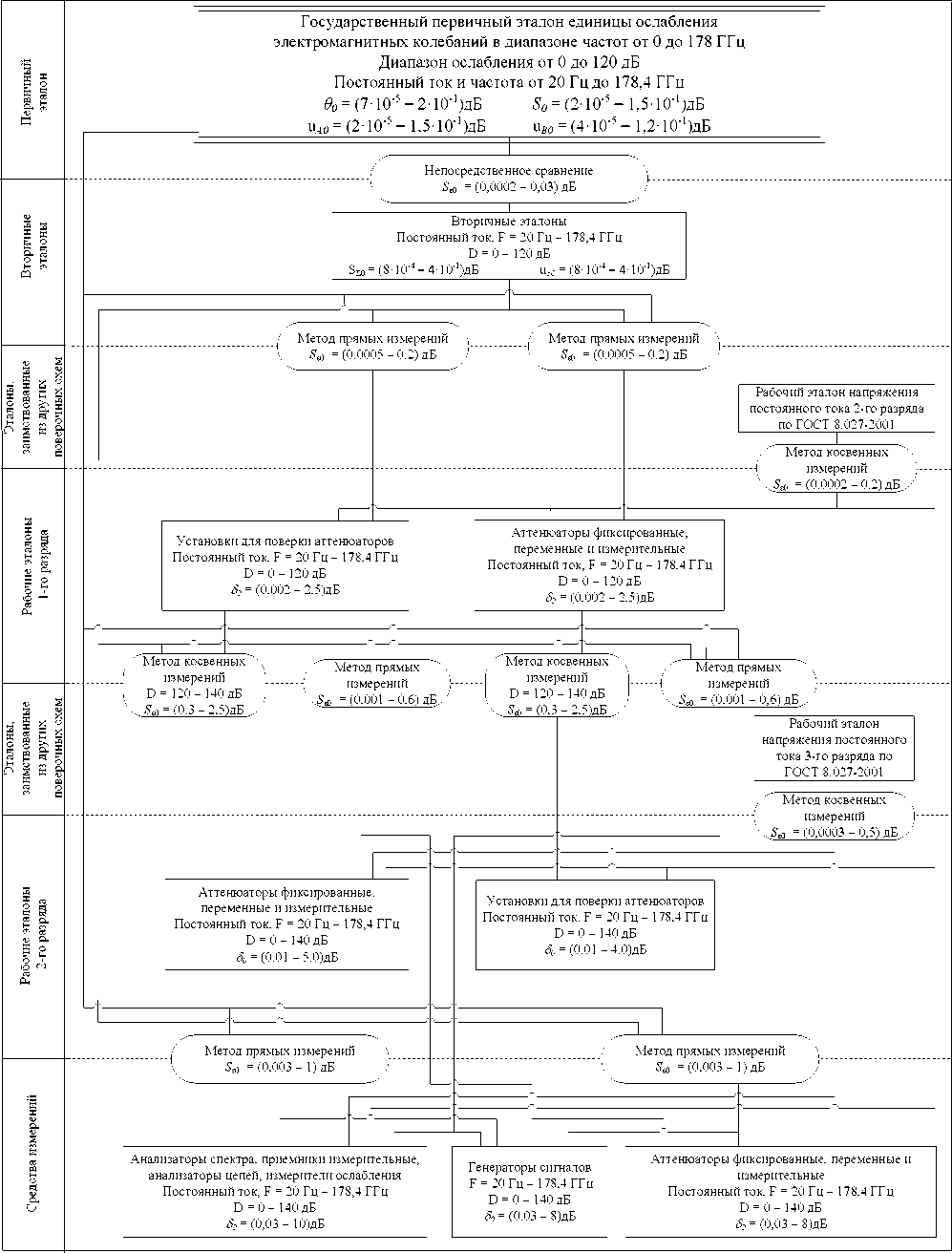

Приложение А

(обязательное)

Государственная поверочная схема для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

30 декабря 2020 г.

Москва

Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от.20Тц до 178,4 ГГц

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, изменениями, внесенными во Временный порядок разработки (пересмотра) и утверждения государственных поверочных схем, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г.

а также Планом разработки (пересмотра) и утверждения государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2819, приказываю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц (далее - ГПС).

• 2. Установить, что:

ГПС применяется для Государственного первичного эталона единицы ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц (ТЭТ 193-2011), эталонов и средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц и вводится в действие с 1 апреля 2020 г.;

эталоны, аттестованные на соответствие ГОСТ Р 8.851-2013 «Государственная система обеспечения единства измерений.. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц» (далее - ГОСТ Р 8.851-2013) или локальным поверочным схемам, применяются до даты окончания срока действия свидетельства об аттестации, выданного до ввода в действие ГПС;

эталоны, аттестованные на соответствие ГОСТ Р 8.851-2013, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;

эталоны, аттестованные на соответствие ГОСТ Р 8.851-2013, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;

информация о прекращении применения эталонов по ГОСТ Р 8.851-2013 или локальным поверочным схемам или об изменении ГПС для эталонов, не требующих переутверждения, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.

• 3.  Управлению технического регулирования и стандартизации (И.А.Киреева) совместно с ФГУП «ВНИИФТРИ» (С.И.Донченко) обеспечить отмену национального стандарта Российской Федерации ГОСТ Р 8.851-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц».

• 4. ФГУП «ВНИИФТРИ» (С.И.Донченко) внести сведения о ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 5.  Управлению метрологии (Д.В .Гоголев) обеспечить размещение

информации об утверждении ГПС на официальном сайте Федерального агентства                                             в информационно-

телекомму

6. Контроль за исфльГёЖе^Жет^^^^^итаз^^ютаЬляю за собой.

Сертификат: OOE1O36E1BO7EOFBBOEA11890OBCB6D09O Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «30» декабря 2019 г. № 3383

Государственная поверочная схема для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц

Настоящая государственная поверочная схема распространяется на средства измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц и устанавливает порядок передачи единицы ослабления напряжения постоянного тока и электромагнитных колебаний - безразмерной величины, выражаемой в децибелах (дБ)^*, от государственного первичного эталона с помощью вторичных и рабочих эталонов средствам измерений.

Графическая часть государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц представлена в приложении А.

В настоящем документе использованы нормативные ссылки на следующие стандарты:

ГОСТ 24204 - 80. Единица децибел для измерений уровней, затуханий и усилений в технике проводной связи.

ГОСТ 8.417 - 2002. ГСИ. Единицы величин.

ГОСТ Р МЭК - 60027-3-2016. ГСИ. Обозначения буквенные,

применяемые в электротехнике. Часть 3. Логарифмические и относительные величины и единицы измерений.

ГОСТ 8.381 - 2009. ГСИ. Эталоны. Способы выражения точности.

• 3. Эталоны

• 3.1.1 Государственный первичный эталон состоит из комплекса следующих технических средств:

прецизионные средства измерений (далее - СИ) напряжения постоянного тока;

прецизионные СИ напряжения переменного тока;

комплект высокочастотных генераторов;

комплект эталонных компараторов ослабления постоянного тока и электромагнитных колебаний;

индуктивный делитель напряжения электромагнитных колебаний;

набор эталонных мер ослабления;

наборы аттенюаторов и переходов для коаксиальных и волноводных трактов;

управляющие ПЭВМ.

Воспроизведение единицы ослабления на государственном первичном эталоне осуществляется с помощью исходного эталонного индуктивного делителя напряжения электромагнитных колебаний на фиксированной частоте 1 кГц. В диапазоне частот от 20 Гц до 178,4 ГГц воспроизведение единицы

*- в соответствии с ГОСТ 24204 - 80 ослабления производится с помощью девяти эталонных компараторов и установок путем непосредственного сравнения ослабления исходного эталонного индуктивного делителя напряжения с ослаблением эталонных мер на низких частотах и с использованием метода последовательного замещения ослабления эталонных мер на высоких частотах ослаблением эталонной меры на низкой промежуточной частоте.

На постоянном токе воспроизведение единицы ослабления осуществляется косвенным методом с помощью прослеживаемых к ГЭТ 13 - 2001 мультиметров на эталонном компараторе постоянного тока.

• 3.1.2 Государственный первичный эталон обеспечивает воспроизведение единицы ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц в диапазоне ослаблений от 0 до 120 дБ.

Метрологические характеристики эталона приведены в таблице 1.

Таблица 1. Метрологические характеристики эталона

Оценка неопределенности результатов измерений приведена в таблице 2.

Расширенная неопределенность указана для коэффициента охвата K=2.

Таблица 2. Неопределенность результатов измерений

• 3.1.3 Государственный первичный эталон применяют для передачи единицы ослабления электромагнитных колебаний методом прямых измерений вторичным эталонам, рабочим эталонам и средствам измерений. Погрешность метода передачи единицы ослабления включает погрешность из-за рассогласования, определяемой комплексными коэффициентами отражения, измеренными с точностью, предъявляемой к рабочим эталонам 2-го разряда по ГОСТ Р 8.813-2013.

• 3.2.1 В качестве вторичных эталонов применяют измерительные комплексы и радиоизмерительные приборы (РИП), обеспечивающие воспроизведение единицы ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц в диапазоне ослаблений от 0 до 120 дБ с погрешностью Ss (суммарной стандартной неопределенностью u_c) не более 8 • 10^-4 - 4 • 10^-1 дБ при 10 независимых наблюдениях.

• 3.2.2 В качестве вторичных эталонов единицы ослабления напряжения постоянного тока могут применяться вольтметры постоянного тока, аттестованные в качестве рабочих эталонов напряжения 2-го разряда по ГОСТ 8.027-2001.

• 3.2.3 Вторичные эталоны применяют для передачи единицы ослабления электромагнитных колебаний методом прямых измерений рабочим эталонам и средствам измерений. Погрешность метода передачи единицы ослабления включает погрешность из-за рассогласования, определяемой комплексными коэффициентами отражения, измеренными с точностью, предъявляемой к рабочим эталонам 2-го разряда по ГОСТ Р 8.813-2013.

• 4.1 В качестве рабочих эталонов 1-го разряда применяют аттенюаторы фиксированные, переменные, измерительные и установки для поверки аттенюаторов. Допускается применение в качестве рабочих эталонов - рабочих эталонов отношения мощностей и комплексных коэффициентов передачи, аттестованных по государственным поверочным схемам для средств измерения мощности и для средств измерения комплексного коэффициента передачи.

• 4.2 В качестве рабочих эталонов 1-го разряда единицы ослабления напряжения постоянного тока могут применяться вольтметры постоянного тока, аттестованные в качестве рабочих эталонов напряжения 3-го разряда по ГОСТ 8.027-2001

• 4.3 Доверительные погрешности рабочих эталонов 1-го разряда 5 при доверительной вероятности 0,95 и числе независимых измерений 10 не должны превышать 0,002 - 2,5 дБ.

• 4.4 Пределы допускаемых доверительных погрешностей рабочих эталонов 1-го разряда 5 при доверительной вероятности 0,95 за межповерочный интервал не должны превышать 0,002 - 2,5 дБ.

• 4.5 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и средств измерений методом прямых и косвенных измерений. Погрешность метода передачи единицы ослабления включает погрешность из-за рассогласования, определяемой комплексными коэффициентами отражения, измеренными с точностью, предъявляемой к рабочим эталонам 2-го разряда по ГОСТ Р 8.813-2013.

• 4.6 Соотношение пределов допускаемых погрешностей рабочих эталонов 1-го разряда и поверяемых по ним рабочих эталонов 2-го разряда должно быть не более ¹/2, а допускаемых погрешностей рабочих эталонов 1-го разряда и поверяемых по ним средств измерений должно быть не более 1/3.

• 4.7 Соотношение пределов допускаемых погрешностей рабочих эталонов

• 1- го разряда и поверяемых по ним рабочих эталонов 2-го разряда в зависимости от величины ослабления приведено в приложении Б.

• 5.1 В качестве рабочих эталонов 2-го разряда применяют аттенюаторы фиксированные, переменные, измерительные и установки для поверки аттенюаторов. Допускается применение в качестве рабочих эталонов рабочих эталонов отношения мощностей и комплексных коэффициентов передачи, аттестованные по государственным поверочным схемам для средств измерения мощности и для средств измерения комплексного коэффициента передачи.

• 5.2 Динамический диапазон рабочих эталонов 2-го разряда от 0 до 140 дБ обеспечивается двумя методами измерений: в диапазоне от 0 до 120 дБ методом прямых измерений, а в диапазоне от 120 до 140 дБ методом косвенных измерений, для осуществления которого требуется наличие измерительных генераторов сигналов повышенной мощности.

• 5.3 Доверительные погрешности рабочих эталонов 2-го разряда 5 при доверительной вероятности 0,95 и числе независимых измерений 10 не должны превышать 0,01 - 3,0 дБ.

• 5.4  Пределы допускаемых доверительных погрешностей рабочих эталонов 2-го разряда 5 при доверительной вероятности 0,95 за межповерочный интервал не должны превышать 0,01 - 3,0 дБ.

• 5.5 Рабочие эталоны 2-го разряда применяют для поверки средств измерений методом прямых измерений. Погрешность метода передачи единицы ослабления включает погрешность из-за рассогласования, определяемой комплексными коэффициентами отражения, измеренными с точностью, предъявляемой к рабочим эталонам 2-го разряда по ГОСТ Р 8.813-2013.

• 5.6 Соотношение пределов допускаемых погрешностей рабочих эталонов

• 2- го разряда и поверяемых по ним средств измерений должно быть не более 1/3.

• 5.7 Соотношение пределов допускаемых погрешностей рабочих эталонов 2-го разряда и поверяемых по ним средств измерений в зависимости от величины ослабления приведено в приложении Б.

• 6.1 В качестве средств измерений применяют аттенюаторы фиксированные, переменные, измерительные и аттенюаторы, входящие в состав или встроенные в различные радиоизмерительные приборы, а также РИП предназначенные для измерения параметров сигналов и устройств.

• 6.2 Пределы допускаемых погрешностей средств измерений Д за межповерочный интервал не должны превышать 0,03 - 10 дБ.

(рекомендуемое)

Таблица Б1. Допустимые погрешности рабочих эталонов 1 и 2 разрядов и средств измерений в зависимости от величины ослабления.
