№788 от 22.03.2024
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 539125
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 788 от 22.03.2024
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
П Р И К А З
№ _____788_____
22 марта 2024 г.
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:
-
1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих
на их метрологические характеристики, согласно приложению к настоящему приказу.
-
2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
Е.Р.Лазаренко
f >
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 525EEF525B83502D7A69D9FC03064C2A
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 06.03.2024 до 30.05.2025
\__________—_________✓
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от «___»________ 2024 г. № _____
Сведения
об утвержденных типах средств измерений, подлежащие изменению
в части конструктивных изменений, не влияющих на метрологические характеристики средства измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Заводской номер |
Регистрационный номер в ФИФ |
Правообладатель |
Отменяемая методика поверки |
Действие методик поверки сохраняется |
Устанавливаемая методика поверки |
Заявитель |
Юридическое лицо, выдавшее заключение |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
1. |
Система измерений количества и показателей качества нефти на ПСП «Михайловка» |
2425-17 |
84236-21 |
Закрытое акционерное общество «Научноинженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»), г. Казань |
МП 1608/1311229-2021 «ГСИ. Система измерений количества и показателей качества нефти на ПСП «Михайловка». Методика поверки» |
МП 1001311229-2024 «ГСИ. Система измерений количества и показателей качества нефти на ПСП «Михайловка». Методика поверки» |
Территориальнопроизводственное предприятие «ТатРИТЭКнефть» общества с ограниченной ответственностью «Российская инновационная топливноэнергетическая компания» (ТПП «ТатРИТЭКнефть» ООО «РИТЭК»), Республика Татарстан, г. Нурлат |
ООО ЦМ «СТП», г. Казань | ||
|
2. |
Калибраторы-измерители стандартных сигналов |
КИСС-03 |
20641-11 |
2.085.003 РЭ, Раздел 6 |
Общество с ограниченной ответственностью «Теплоприбор-Сенсор» (ООО «Теплоприбор-Сенсор»), г. Челябинск |
ФБУ «Челябинский ЦСМ», г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» марта 2024 г. № 788
Лист № 1 Регистрационный № 20641-11 Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы-измерители стандартных сигналов КИСС-03
Назначение средства измеренийКалибраторы-измерители стандартных сигналов КИСС-03 предназначены для: измерений и воспроизведений сигналов силы и напряжения постоянного тока, сигналов от термопар; измерений электрического сопротивления и сигналов от термопреобразователей сопротивления. Калибраторы-измерители стандартных сигналов КИСС-03 применяются в качестве эталона или рабочего средства измерений при настройке и поверке показывающих и регистрирующих приборов, различных измерительных комплексов, а также могут применяться при выполнении пуско-наладочных работ в различных отраслях промышленности, в энергетике и т.п.
Описание средства измерений
Калибраторы-измерители стандартных сигналов КИСС-03 (далее - приборы) выполнены в пластмассовом корпусе. Внутри корпуса расположена печатная плата с радиоэлементами. В верхней части корпуса расположен отсек для аккумуляторной батареи. На корпусе сверху расположены гнезда для подключения внешних устройств. Ниже расположен двухрядный 16-знаковый ЖКИ и клавиатура, соединенные с печатной платой с помощью жгутов.
Основные функции прибора:
- измерение значений постоянного тока или напряжения;
- измерение сопротивления;
- измерение сигналов от термопреобразователей сопротивления (ТС) с номинальной статической характеристикой преобразования 50М, 100М, 50П, 100П (в дальнейшем ТСМ50, ТСМ100, ТСП50, ТСП100 соответственно), подключенных по четырехпроводной линии связи;
- измерение сигналов от термопар (ТП) типов: S, K, L, В, А-1, N, J с компенсацией температуры «холодных» спаев;
- генерация постоянного тока и напряжения с возможностью задания от одного до шести значений генерируемого параметра. Вывод значений осуществляется циклически, с помощью нажатия одной клавиши. Имеется возможность изменять направление вывода значений;
- генерация сигналов ТП типов: S, K, L, В, А-1, N, J с возможностью компенсации ЭДС «холодных» спаев;
- генерация и измерение постоянного тока и/или напряжения одновременно, с возможностью задания одного значения генерируемого параметра.
Дополнительные функции приборов:
- измерение температуры с помощью внутреннего ТСП100;
- сервисный режим «Таблица значений ТС», который реализует индикацию сопротивления, соответствующего заданной температуре по ГОСТ 6651-2009 для ТС указанных типов;
- режим работы - «Калибровка КИСС-03», позволяющий максимально быстро провести настройку прибора.
Приборы работают в трех основных режимах:
- измерение;
- генерация;
- измерение и генерация одновременно.
Общий вид приборов приведен на рисунке 1. Корпус приборов может быть окрашен в любые цвета по требованию заказчика.
Заводской номер в виде цифрового обозначения наносится на паспортную табличку любым способом, принятым на предприятии-изготовителе (рисунок 2).
Место пломбирования приборов от несанкционированного доступа указано на рисунке 2.

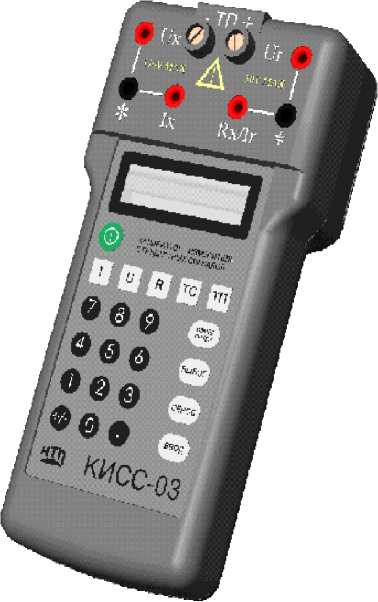

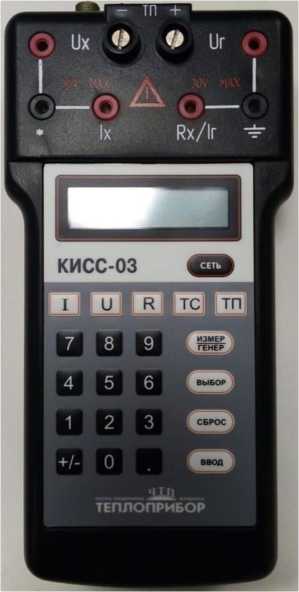

Рисунок 1 - Фотографии общего вида

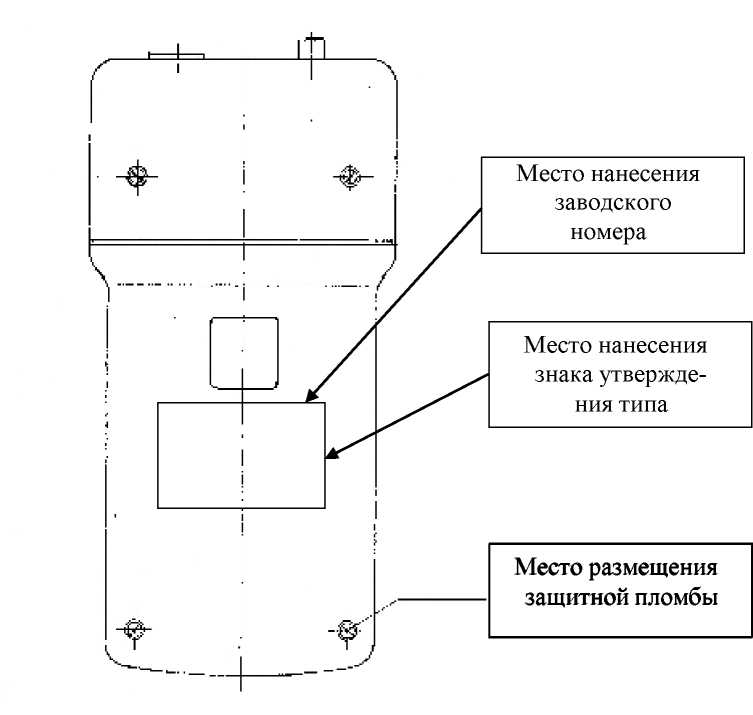

Рисунок 2 - Места нанесения заводского номера, нанесения знака утверждения типа и пломбирования приборов от несанкционированного доступа
Программное обеспечениеМетрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре приборов и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Версия программы индицируется на табло при включении приборов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
аблица 1 Идентификационные данные метрологически значимого ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора |
|
KISS03 |
KISS03:V1.53 |
V1.53 |
не используется |
не используется |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
В приборах отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню приборов.
Защита приборов от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейма (пломбы) на корпус приборов.
Метрологические и технические характеристикиМетрологические и технические характеристики приборов приведены в таблицах 2 - 5.
Таблица 2
|
Функция прибора |
Диапазон |
Разрешающая способность |
Примечание |
Количество индицируемых разрядов |
|
Измерение напряжения (любая полярность) |
от 0 до 0,500000 В от 0 до 2,50000 В от 0 до 12,5000 В |
1 мкВ 10 мкВ 100 мкВ |
- |
7 |
|
6 | ||||
|
Измерение тока (любая полярность) |
от 0 до 22,000 мА |
1 мкА |
- |
5 |
|
Измерение сопротивления |
от 0 до 200,00 Ом от 0 до 2000,0 Ом |
0,01 Ом 0,1 Ом |
5 | |
|
Измерение сигналов от ТС (от 11 до 396 Ом) |
ТСМ50, ТСМ100 (Wi00=1,4280) и ТСП50, ТСП100 (Wi00=i,39i0): - для ТСМ от -i00,0 °С до +200,0 °С; - для ТСП от -i85,0 °С до +850,0 °С |
0,1 ОС |
Подключение по четырехпроводной линии, с сопротивлением каждой линии не более 5 Ом |
4 |
|
Измерение сигналов от ТП |
Согласно таблице 4 |
0,1 °С |
Общее сопротивление линий ТП не более 100 Ом |
5 |
|
Генерация напряжения |
от 0 до 0,100000 В от 0 до 1,00000 В от 0 до 11,0000 В |
1 мкВ 10 мкВ 100 мкВ |
При токе нагрузки не более 2,5 мА |
7 |
|
6 | ||||
|
Генерация тока |
от 0 до 22,000 мА |
1 мкА |
Сопротивление нагрузки не более 500 Ом |
5 |
|
Генерация ТЭДС |
от 0 до 100,000 мВ |
1 мкВ |
- |
5 |
|
Измерение температуры с помощью внутреннего ТСП100 (Wioo=1,3910) |
от -i0,0 °С до +100,0 °С |
0,1 °С |
4 |
Таблица 3
|
Функции прибора |
Пределы допускаемой основной погрешности |
Примечание |
|
Генерация напряжения |
±[0,05+0,0075(^—1)],% |
Погрешность относительная Uk, Ik, Rk - контролируемые значения измеряемой (генерируемой) величины U, I, R - предельные значения диапазона измерения (генерации) |
|
Генерация и измерение тока |
±[o,05+0,0l(K — 1)],% | |
|
Измерение сопротивления |
±[0,08+0,05^—1)],% | |
|
Измерение напряжения |
±[0,05+0,0025^—1)],% | |
|
Измерение температуры с помощью внутреннего ТСП100 |
± 0,5 °С |
Погрешность абсолютная |
|
Измерение сигналов от ТП |
Согласно таблице 4 |
Погрешность абсолютная без учета погрешности датчика |
|
Измерение сигналов от ТС: ТСМ; ТСП в диапазоне от -185,0 °С до + 250,0 °С ТСП в диапазоне от + 250,1 °С до +850,0 °С |
± 0,3 °С ± 0,3 °С ± 0,7 °С |
Погрешность абсолютная без учета погрешности датчика |
Таблица 4
|
Типы термопар |
Диапазон входного/ выходного сигнала |
Поддиапазон, °С |
Пределы допускаемой основной абсолютной погрешности, °С | |
|
*измерения |
генерации | |||
|
от -0,236 до +18,693 мВ (от -50 °С до +1768 °С) |
от -50 до +100 |
не нормируется | ||
|
S |
от +101 до +200 от +201 до +1400 от +1401 до +1768 |
± 1,5 ± 0,9 ± 1,0 |
Ш -н -н -н | |
|
К |
от -4,411 до +54,886 мВ (от -130 °С до +1372 °С) |
от -130 до 0 от +1 до +1200 от +1201 до +1372 |
± 1,0 ± 0,7 ± 0,9 |
± 0,7 ± 0,5 ± 0,6 |
|
L |
от -5,641 до +66,466 мВ |
от -100 до 0 |
± 0,8 |
± 0,6 |
|
(от -100 °С до +800 °С) |
от +1 до +800 |
± 0,6 |
± 0,3 | |
Продолжение таблицы 4
|
Типы термопар |
Диапазон входного/ выходного сигнала |
Поддиапазон, °С |
Пределы допускаемой основной абсолютной погрешности, °С | |
|
*измерения |
генерации | |||
|
В |
от 0,431 до 13,820 мВ (от +300 °С до +1820 °С) |
от +300** до +600 от +601 до +1200 от +1201 до +1820 |
± 1,5 ± 1,0 ± 0,9 |
± 3,5 ± 1,5 ± 1,3 |
|
А-1 |
от 0 до 33,64 мВ (от 0 °С до +2500 °С) |
от 0 до +100 от +101 до +1800 от +1801 до +2500 |
± 1,5 ± 0,9 ± 2,0 |
± 1,5 ± 0,9 ± 1,5 |
|
N |
от - 2,407 до +47,513 мВ (от - 100 °С до +1300 °С) |
от - 100 до 100 от - 101 до 1300 |
± 1,0 ± 0,5 |
± 0,3 ± 0,3 |
|
J |
от - 4,633 до + 63,792 мВ (от - 100 °С до +1100 °С) |
от - 110 до 0 от 1 до 1100 |
± 1,0 ± 0,8 |
± 0,7 ± 0,5 |
|
Примечания 1 *Значение погрешности ТП не входит в погрешность измерения.
4 Пределы допускаемой дополнительной погрешности калибратора от изменения температуры окружающей среды в пределах рабочих условий применения на каждые 10 °С не превышают: - 1/2 соответствующего предела допускаемой основной погрешности по парамет-рам:генерация и измерение напряжения, измерение тока, измерение сопротивления, в том числе сигналов от ТП и ТС; - соответствующего предела основной погрешности при генерации тока. | ||||
Таблица 5
|
Параметр |
Значение |
|
Входное сопротивление прибора: - при измерении постоянного напряжения, МОм, не менее |
10 |
|
при измерении постоянного тока, Ом, не более |
10 |
|
Время установления рабочего режима, мин, не более |
1 |
|
Габаритные размеры, мм, не более |
236x115x65 |
|
Масса (без источника питания), кг, не более |
0,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +45 |
|
- относительная влажность воздуха, % |
до 80 (без конденсации влаги |
|
- атмосферное давление, кПа |
при температуре +25 °С) от 84 до 106,7 |
|
Температура транспортирования, °С |
от -20 до +50 |
|
Температура хранения, °С |
от 0 до +50 |
Продолжение Таблицы 5
|
Параметр |
Значение |
|
Выходное постоянное напряжение БП, В |
(9 ±0,5) |
|
Мощность, потребляемая от сети, В^А, не более |
5 |
|
Средний срок службы, лет, не менее |
12 |
наносится методом термотрансфертной печати на паспортную табличку, укрепленную на крышке прибора, и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измерений
|
Таблица 6 - Комплектность средства изме |
рений | |
|
Наименование |
Обозначение |
Количество, шт. |
|
Прибор |
КИСС-03 |
1 |
|
Блок сетевого питания |
- |
1 |
|
Датчик температуры |
- |
1 |
|
Аккумуляторы АА-1,2 В-1,5 А/ч |
- |
6 |
|
Шнуры |
- |
1 комплект |
|
Сумка |
- |
1 |
|
Руководство по эксплуатации |
2.085.003 РЭ |
1 |
|
Паспорт |
2.085.003 ПС |
1 |
|
Предохранитель ВПМ2-М1-40 |
- |
1 |
|
Розетка РС 4ТВ |
- |
1 |
приведены в разделе 3 «Порядок работы» руководства по эксплуатации 2.085.003 РЭ.
Нормативные и технические документы, устанавливающие требования к средствам измерений
ГОСТ 6651-2009 Термопреобразователи сопротивления. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 Термопары. Номинальные статические характеристики
преобразования;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственная поверочная схема для средств измерений температуры»;
ТУ 311-00226253.086-00 Калибратор-измеритель стандартных сигналов КИСС-03. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Теплоприбор-Сенсор»
(ООО «Теплоприбор-Сенсор»)
ИНН 7450031562
Адрес осуществления деятельности: 454047, Челябинская обл., г.о. Челябинский, вн. р-н Металлургический, г. Челябинск, ул.2-я Павелецкая, д. 36
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ») Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru,
Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «22» марта 2024 г. № 788
Лист № 1
Всего листов 5
Регистрационный № 84236-21
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефти на ПСП «Михайловка»
Назначение средства измеренийСистема измерений количества и показателей качества нефти на ПСП «Михайловка» предназначена для измерения массы нефти.
Описание средства измеренийПринцип действия системы измерений количества и показателей качества нефти на ПСП «Михайловка» (далее - СИКН) основан на непрерывном измерении, преобразовании и обработке при помощи системы обработки информации (далее - СОИ) входных сигналов, поступающих от преобразователей массы, давления, температуры, плотности,
влагосодержания.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из:
-
- блок измерительных линий (далее - БИЛ), состоящего из двух рабочих измерительных линий (далее - ИЛ), DN 150, и одной резервной ИЛ, DN 150;
-
- блок измерений показателей качества нефти (далее - БИК);
-
- блок поверочной установки (далее - БПУ);
-
- СОИ.
Средства измерений, входящие в состав СИКН:
-
- счетчики-расходомеры массовые
номер в Федеральном информационном измерений (далее - регистрационный номер) 45115-16), преобразователем 2700 (далее - МПР);
-
- преобразователи давления измерительные номер 14061-15), модель 3051Т;
-
- термопреобразователи сопротивления Rosemount номер 53211-13);
-
- преобразователи измерительные Rosemount номер 56381-14);
-
- преобразователь плотности и расхода CDM (регистрационный номер 63515-16),
Micro фонде
Motion (регистрационный по обеспечению единства модель CMF с электронным
3051
0065
644
(регистрационный
(регистрационный
(регистрационный
-
модификация CDM100P;
-
- влагомеры нефти поточные УДВН-1пм (регистрационный номер 14557-15), модификация УДВН-1пм;
-
- расходомер-счетчик ультразвуковой OPTISONIC 3400 (регистрационный
номер 57762-14), исполнение OPTISONIC 3400C HV;
-
- установка поверочная СР (регистрационный номер 27778-15);
-
- контроллеры измерительно-вычислительные OMNI 3000/6000 (регистрационный номер 15066-09), модель OMNI 6000 (далее - ИВК);
-
- барьеры искробезопасности БИА-101 (регистрационный номер 32483-09).
В состав СОИ так же входит автоматизированное рабочее место оператора (далее - АРМ оператора).
Состав и технологическая схема СИКН обеспечивают выполнение следующих основных функций:
-
- автоматическое измерение массы нефти в рабочих диапазонах массового расхода, температуры, давления и плотности нефти;
-
- автоматическое измерение влагосодержания;
-
- измерение объемной доли воды в нефти;
-
- вычисление массовой доли воды в нефти;
-
- контроль метрологических характеристик (далее - КМХ) рабочих и резервного МПР по передвижной поверочной установке;
-
- КМХ и поверка МПР по поверочной установке на месте эксплуатации без нарушения процесса измерений;
-
- автоматический и ручной отбор проб;
-
- отображение (индикация), регистрация и хранение результатов измерений и расчетов, формирование отчетов;
-
- защита системной информации от несанкционированного доступа.
Заводской номер №2425-17 СИКН нанесен лазерной гравировкой на маркировочную табличку, установленную на блок-боксе СИКН и типографским способом в паспорте СИКН.
Пломбирование СИКН не предусмотрено.
Возможность нанесения знака поверки непосредственно на СИКН отсутствует.
Программное обеспечение
Программное обеспечение (далее - ПО) включает встроенное ПО ИВК, а также ПО АРМ оператора, и обеспечивает реализацию функций СИКН. Защита ПО СИКН от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем аутентификации (введением пароля) и идентификации, а также ограничением свободного доступа к цифровым интерфейсам связи и ведением журнала событий.
ПО СИКН защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров системой уровней доступа.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО СИКН приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО СИКН, ПО ИВК
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО ИВК А1 |
ПО ИВК А2 |
ПО ИВК А3 | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер ПО) |
1.62.60 |
1.61.60 |
1.62.0 |
|
Цифровой идентификатор ПО |
64ЕО |
64ЕО |
9111 |
|
Цифровой идентификатор конфигурации ПО |
CRC16 |
CRC16 |
CRC16 |
Таблица 2 - Идентификационные данные ПО СИКН, ПО АРМ оператора
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mDLL.dll |
|
Цифровой идентификатор ПО |
EF9F814FF4180D55BD94D0DEBD230D76 |
|
Цифровой идентификатор конфигурации ПО |
MD5 |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 36 до 260 |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
|
Пределы допускаемой приведенной погрешности* при преобразовании сигналов силы постоянного тока от 4 до 20 мА, % от диапазона измерений, не более |
±0,14 |
|
* За нормирующее значение приведенной погрешности принята разность между максимальным и минимальным значениями диапазона измерений входного аналогового сигнала силы постоянного тока. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефть по ГОСТ Р 51858-2002 |
|
Температура нефти, °С |
от +5 до +30 |
|
Избыточное давление нефти, МПа |
от 0,40 до 3,51 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220*22/380^37 |
|
- частота переменного тока, Гц |
50±1 |
|
Условия эксплуатации: а) температура окружающей среды, °С:
|
от +5 до +35 от +15 до +25 |
|
б) относительная влажность без конденсации, % |
от 30 до 80 |
|
в) атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
10 |
наносится на маркировочную табличку, установленную на СИКН методом шелкографии, на титульный лист паспорта типографским способом и на титульный лист инструкции по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 5 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти на ПСП «Михайловка» |
- |
1 шт. |
|
Паспорт |
1 экз. | |
|
Инструкция по эксплуатации |
- |
1 экз. |
Инструкция «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти на ПСП «Михайловка», регистрационный номер в Федеральном реестре методик измерений № ФР.1.29.2018.32095.
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЗакрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17 Телефон: (843) 212-50-10
Факс: (843) 212-50-20
Web-сайт: http://incomsystem.ru
E-mail: marketing@incomsystem.ru
Изготовитель
Закрытое акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ» (ЗАО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17 Адрес места осуществления деятельности: 420095, Республика Татарстан, г. Казань, ул. Восстания, зд. 104 И Телефон: (843) 212-50-10 Факс: (843) 212-50-20
Web-сайт: http://incomsystem.ru
E-mail: marketing@incomsystem.ru
Испытательный центр Общество с ограниченной ответственностью Центр Метрологии «СТП» (ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, оф. 7 Телефон (факс): (843) 214-20-98, (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229.
