№1593 от 30.06.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 337663
ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (2)
Приказы по основной деятельности по агентству Вн. Приказ № 1593 от 30.06.2022
министерство промышленности и торговли РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
30 июня 2022 г.
№ 1593
Москва
О внесении изменений в сведения об утвержденных типах средств измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.
-
2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.
-
3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.
-
4. ФГБУ «ВНИИМС» внести соответствующие изменения
в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 290й, и настоящим ириказим. \
за собой.
-
5. Контроль за испол 1ени@№йагаожце^н1фй^
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Сертификат: 029D109B000BAE27A64C995DD3O6O2O3A9
Кому выдан: Лазаренко Евгений Русланович
Действителен: с 27.12.2021 до 27,12.2022
Е.Р.Лазаренко
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии
от «30» июня 2022 г. № 1593
Сведения
об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер |
Правообладатель |
Изготовитель |
Срок действия утвержденного типа СИ (продленный на 5 лет с даты окончания предыдущего установленного срока действия) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
1. |
Барьеры искрозащиты |
MIB-200 Ех |
68031-17 |
Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), г. Уфа |
20.07.2027 | |
|
2. |
Спектрометры оптикоэмиссионные с индуктивно связанной плазмой |
ICP-5000 |
68344-17 |
Фирма "Focused Photonics (Hangzhou) Inc.", Китай |
15.08.2027 |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2022 г. № 1593
Лист № 1 Регистрационный № 68031-17 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Барьеры искрозащиты MIB-200 Ex
Назначение средства измеренийБарьеры искрозащиты MIB-200 Ex (далее по тексту - барьеры) предназначены для измерений и последующего преобразований в унифицированный токовой сигнал от 0 до 20 (от 4 до 20) мА, сигналов от датчиков, для обеспечения искробезопасности в электрических цепях устройств находящихся во взрывоопасной зоне.
Описание средства измеренийБарьер искрозащиты MIB-212 Ex имеет 2 аналоговых искробезопасных входа с поддержкой протокола HART и 2 аналоговых выхода. Барьер предназначен для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне. Также барьер данного исполнения позволяет передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
Барьер искрозащиты MIB-222 Ex имеет 2 аналоговых искробезопасных выхода с поддержкой протокола HART и 2 аналоговых входа. Барьер предназначен для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящихся во взрывоопасной зоне. Также барьер данного исполнения позволяет передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
Барьер искрозащиты MIB-232 Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода. Барьер предназначен для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне.
Барьер искрозащиты MIB-242 Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьер предназначен для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящимся во взрывоопасной зоне.
Барьер искрозащиты MIB-252 Ex имеет 2 искробезопасных входа для сигналов от термопар и термопреобразователей сопротивления и 2 аналоговых выхода. Барьер принимает сигналы от термопар и термопреобразователей сопротивления, расположенных во взрывоопасной зоне, преобразует их и передаёт в виде аналогового токового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.
Барьер искрозащиты MIB-252 Ex также принимает сигналы от устройств с выходным сигналом напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ и от устройств с выходным сигналом электрического сопротивления в диапазоне от 0 до 3000 Ом, расположенных во взрывоопасной зоне, преобразовывает их и передает в виде аналогового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.

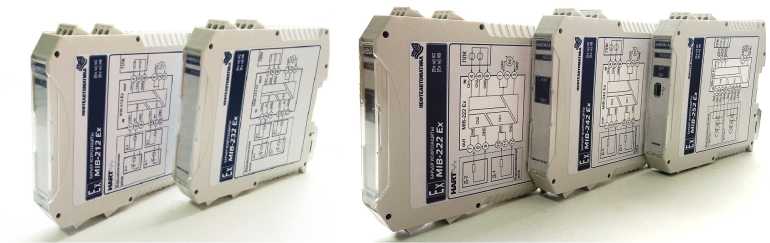

Внешний вид барьеров искрозащиты MIB-200 Ex приведен на рисунке 1.
Рисунок 1 - Внешний вид барьеров искрозащиты MIB-200 Ex Пломбирование барьеров искрозащиты MIB-200 Ex не предусмотрено.
Программное обеспечениеВстроенное программное обеспечение (далее - ПО) имеют барьеры искрозащиты MIB-252 Ex. Программное обеспечение хранится в энергонезависимой памяти барьеров. Метрологические характеристики барьеров искрозащиты MIB-252 Ex нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО барьеров искрозащиты MIB-252 Ex приведены в таблице 1.
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования барьеров, аппаратные интерфейсы для изменения памяти со встроенным ПО защищены механически и не доступны конечному пользователю.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
MIB-252 Ех |
|
Идентификационное наименование ПО |
MIB-252 Ex firmware |
|
Номер версии (идентификационный номер) ПО |
0.0.1.0 |
|
Цифровой идентификатор ПО |
3B7734EC |
Основные метрологические характеристики барьеров приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики барьеров MIB-200 Ex
|
Тип барьера |
Наименование характеристики |
Значение |
|
MIB- 212 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) |
|
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % | |
|
MIB- 222 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) |
|
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % |
Продолжение таблицы 2
|
MIB- 232 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) | |||
|
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | ||||
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % | ||||
|
МШ- 242 Ex |
Входной аналоговый канал измерения тока, мА |
от 4 до 20 (от 0 до 20) | |||
|
Выходной аналоговый канал воспроизведения тока, мА |
от 4 до 20 (от 0 до 20) | ||||
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности преобразования |
±0,1 % | ||||
|
MIB- 252 Ex |
Диапазон выходного сигнала, мА |
от 4 до 20 (от 0 до 20) | |||
|
Входной канал измерений температуры, °C |
Тип термодатчика |
Диапазон измерений/воспроизведения |
Погрешность измерений | ||
|
основная |
дополнительная | ||||
|
B |
от +600 до +1800 |
±2 |
±0,6 | ||
|
E |
от -200 до + 1000 |
±1 |
±0,3 | ||
|
J |
от -200 до + 1200 |
±1 |
±0,3 | ||
|
K |
от -200 до + 1300 |
±1 |
±0,3 | ||
|
L (IEC 584 - 1) |
от -200 до + 900 |
±1 |
±0,3 | ||
|
N |
от -200 до + 1300 |
±1 |
±0,3 | ||
|
T |
от -200 до + 400 |
±1 |
±0,3 | ||
|
R |
от 0 до + 1700 |
±2 |
±0,6 | ||
|
S |
от 0 до + 1700 |
±2 |
±0,6 | ||
|
Pt100 |
от -200 до + 850 |
±0,6 |
±0,04 | ||
|
Pt50 |
от -200 до + 850 |
±1 |
±0,06 | ||
|
Pt1000 |
от -200 до + 850 |
±0,6 |
±0,04 | ||
|
Cu100M |
от -200 до + 200 |
±0,6 |
±0,04 | ||
|
Cu100 |
от -200 до + 260 |
±0,6 |
±0,04 | ||
|
Входной канал измерения напряжения, мВ |
от -10 до +100 |
±25^10’3 |
±8^10’3 | ||
|
Входной канал измерения сопротивления, Ом |
от 0 до 3000 |
±3 |
±0,1 | ||
Пределы допускаемой дополнительной приведенной к диапазону измерения погрешности измерений/воспроизведений для Барьеров искрозащиты MIB-212 Ex, Барьеров искрозащиты MIB-222 Ex, Барьеров искрозащиты MIB-232 Ex, Барьеров искрозащиты MIB-242 Ex ± 0,65% в диапазоне изменений рабочих температур от минус 40 °C до плюс 85 °C. Значения дополнительной погрешности Барьеров искрозащиты MIB-252 Ex приведены при изменении температуры окружающей среды в диапазоне рабочих температур от минус 40 °C до плюс 85 °C на каждый 1 °C.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +85 от 5 до 95 (без конденсации) от 96 до 104 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
108 |
|
- ширина |
17,5 |
|
- длина |
113,6 |
|
Масса, кг, не более |
0,15 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Барьер искрозащиты |
MIB-200 Ex |
1 |
|
Руководство по эксплуатации |
КДСА.426475.002 РЭ (КДСА.426475.010 РЭ, КДСА.426475.004 РЭ) |
1 |
|
Методика поверки |
- |
1 |
приведены в разделе «Методика измерения и воспроизведения сигнала» руководства по эксплуатации на барьеры искрозащиты MIB-200 Ex КДСА.426475.002 РЭ (КДСА.426475.010 РЭ, КДСА.426475.004 РЭ).
Нормативные и технические документы, устанавливающие требования к барьерам искрозащиты MIB-200 ExТУ 27.33.13-041-00137093-2016 «Барьер искрозащиты МШ-200 Ex. Технические условия»
ИзготовительАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 450005, г. Уфа, ул. 50-летия Октября, 24 Телефон (факс): +7 (347) 228-81-70
E-mail: nefteavtomatika@nefteavtomatika.ru
Испытательный центрАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, РТ, г. Казань, ул. Журналистов, д.2а
Телефон (факс): +7 (843) 295-30-47, +7 (843) 295-30-96
E-mail: gnmc@nefteavtomatika.ru
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311366 от 09.10.2015
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «30» июня 2022 г. № 1593
Лист № 1 Регистрационный № 68344-17 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры оптико-эмиссионные с индуктивно связанной плазмой ICP-5000
Назначение средства измеренийСпектрометры оптико-эмиссионные с индуктивно связанной плазмой ICP-5000 (далее - спектрометры) предназначены для измерений содержания элементов в водных растворах, природных и сточных водах, продуктах питания, почвах, металлах и их сплавах, геологических пробах, рудах, концентратах, нефти, нефтепродуктах и отработанных смазочных маслах и т.д. в соответствии с аттестованными и стандартизованными методиками (методами) измерений.
Описание средства измеренийПринцип действия спектрометров оптико-эмиссионных с индуктивно связанной плазмой ICP-5000 основан на методе эмиссионного спектрального анализа с возбуждением спектра пробы в аргоновой плазме, которая возникает под действием высокочастотного электромагнитного поля. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце для градуировки.
Спектрометры представляют собой стационарные настольные приборы, состоящие из основного блока, персонального компьютера с управляющим программным обеспечением, системы рециркуляции воды для охлаждения индукционной катушки (поставляется по заказу). Основной блок спектрометра включает в себя источник возбуждения спектра (состоит из перистальтического насоса, аэрозольной камеры, распылителя, плазменной горелки и индукционной катушки, подключенной к твердотельному ВЧ-генератору регулируемой мощности), блок спектрометра с оптической системой по схеме «Эшеле», систему регистрации спектра на основе матричного CCD-детектора размером 1024*1024 пикселей, блок электроники с микроконтроллером и систему газоснабжения.
Спектрометры выпускаются двух моделей: ICP-5000DUO и ICP-5000R. Модели отличаются друг от друга способом наблюдения плазмы: радиальный и аксиальный для модели ICP-5000DUO; радиальный для модели ICP-5000R.
Каждый экземпляр спектрометров имеет заводской номер, расположенный на табличке на задней стороне спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским способом. Знак поверки и знак утверждения типа наносятся на лицевую панель спектрометра.
Общий вид средства измерений и обозначение мест нанесения знака поверки и знака утверждения типа представлены на рисунке 1. Место нанесения заводского номера на спектрометры представлено на рисунке 2.
Место нанесения знака утверждения
типа
Рисунок 1 - Общий вид средства измерений
---------------------------\

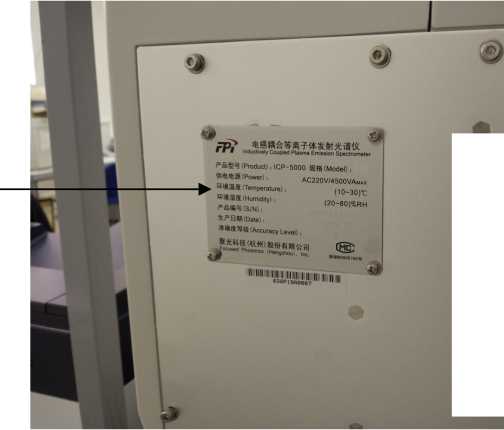

Место нанесения заводского номера
___________________________/
Рисунок 2 - Место нанесения заводского номера на спектрометры оптикоэмиссионные с индуктивно связанной плазмой ICP-5000
Пломбирование спектрометров конструкцией не предусмотрено.
Программное обеспечениеСпектрометр оснащен программным обеспечением, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение для спектрометра |
|
Идентификационное наименование ПО |
Element V |
|
Номер версии ПО (идентификационный номер ПО), не ниже |
P004.V03A.009 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для спектрометра | |
|
ICP-5000DUO |
ICP-5000R | |
|
Спектральный диапазон, нм |
от 165 до 870 | |
|
Спектральное разрешение, нм (на длине волны близкой к 200 нм), не более |
0,008 | |
|
Пределы обнаружения элементов (по критерию 3о), мкг/дм3 цинк (Z 213,856 нм) радиальное наблюдение аксиальное наблюдение кадмий (Z 228,802 нм) радиальное наблюдение аксиальное наблюдение свинец (Х=220,353 нм) радиальное наблюдение аксиальное наблюдение |
0,8
0,4 28,0 3,3 |
28,0 |
|
Предел допускаемого значения относительного среднего квадратического отклонения результата измерений массовой концентрации элементов, % |
1 | |
|
Таблица 3 - Основные технические ха |
рактеристики | |
|
Наименование характеристики |
Значение характеристики для спектрометра | |
|
ICP-5000DUO |
ICP-5000R | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220 ± 22 | |
|
- частота переменного тока, Г ц |
50 ± 1 | |
|
Потребляемая мощность, В-А, | ||
|
не более |
4500 | |
|
Расход аргона, дм3/мин, не более |
14 | |
|
Габаритные размеры средства измерений, мм, не более | ||
|
- длина |
732 | |
|
- ширина |
935 | |
|
- высота |
659 | |
|
Масса, кг, не более: |
98 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от + 10 до + 30 | |
|
Наименование характеристики |
Значение характеристики для спектрометра | |
|
ICP-5000DUO |
ICP-5000R | |
|
- относительная влажность, % |
от 20 до 80 | |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора в виде наклейки.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный с индуктивно связанной плазмой ICP-5000 |
ICP-5000 |
1 шт. |
|
Система рециркуляции воды для охлаждения индукционной катушки (по заказу) |
- |
1 шт. |
|
Комплект монтажных частей и расходных материалов |
- |
1 шт. |
|
Персональный компьютер (по заказу) |
ПК |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
МП 49-251-2017 |
1 экз. |
приведены в разделе 4 «Повседневное обслуживание» руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к спектрометрам оптико-эмиссионным с индуктивно связанной плазмой ICP-5000ГОСТ Р 8.735.0-2011 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения».
Техническая документация фирмы «Focused Photonics (Hangzhou) Inc.», Китай.
ИзготовительФирма «Focused Photonics (Hangzhou) Inc.», Китай
Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejifng Province
Телефон: +86-571-85012162
Факс: +86-571-85012188-1018
Web-сайт: http://www.fpi-inc.com
E-mail: wang_jie@fpi-inc.com
Испытательный центрФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
Адрес: Россия, 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон: (343) 350-26-18 Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Аттестат аккредитации ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015
