Генератор магнитного поля эталонный КГ-1000

Генератор магнитного поля эталонный КГ-1000 (далее — КГ-1000) предназначен для создания (возбуждения) переменного синусоидального однородного магнитного поля с известными значениями напряжённости магнитного поля (далее — НМП). Воспроизводимой физической величиной является среднее квадратическое значение модуля вектора НМП, А/м.

Принцип действия КГ-1000 основан на возбуждении однородного магнитного поля с известными значениями НМП в пространстве между двумя многовитковыми катушками (катушки Гельмгольца).

КГ-1000 состоит из полеобразующего устройства УП-1000 на базе катушек Гельмгольца (далее — УП-1000), компаратора магнитного поля (далее — МП), обеспечивающего передачу размера единицы НМП, комплекта соединительных кабелей и комплекта вспомогательного оборудования.

УП-1000 представляет собой пару одинаковых многовитковых катушек из медного провода, расположенных геометрически на одной оси, отстоящих друг от друга на расстоянии, равном примерно их среднему радиусу, и соединённых электрически последовательно. При протекании тока в проводах катушек УП-1000, в пространстве между катушками возникает магнитное поле.

Источником энергии для возбуждения магнитного поля служит генератор синусоидальных сигналов.

Для создания магнитного поля в пространстве между катушками УП-1000, к его входным клеммам, посредством симметричного кабеля с небольшой распределённой ёмкостью, подключается генератор сигналов, а параллельно ему — вольтметр из состава вспомогательного оборудования.

Величина НМП определяется косвенно по вольтметру с учётом рабочей частоты как частное от деления показаний вольтметра на коэффициент преобразования КГ-1000.

При работе с КГ-1000 в рабочую зону УП-1000 устанавливаются калибруемые (поверяемые) измерительные преобразователи. Измеряемая рамочная антенна размещается в пространстве между катушками УП-1000 таким образом, чтобы геометрические центры УП-1000 и рамки антенны совпадали, а плоскости витков антенны и УП-1000 были параллельны. Ферритовые антенны располагаются вдоль оси симметрии УП-1000, в его геометрическом центре, на одинаковом расстоянии от каждой катушки.

Максимальные размеры калибруемых, поверяемых антенн: сферической формы — до 150 мм; рамочных — до 250 мм; ферритовых — до 250 мм.

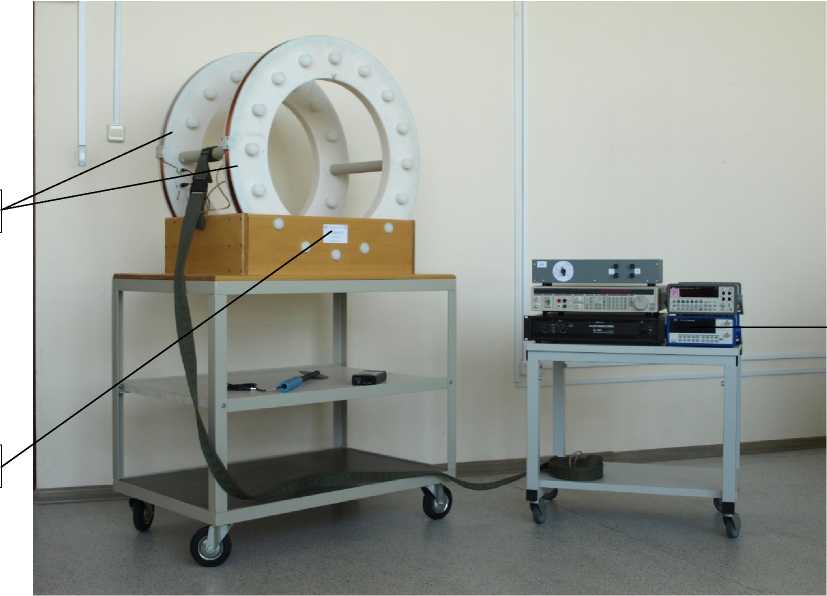

Общий вид КГ-1000 представлен на рисунке 1.

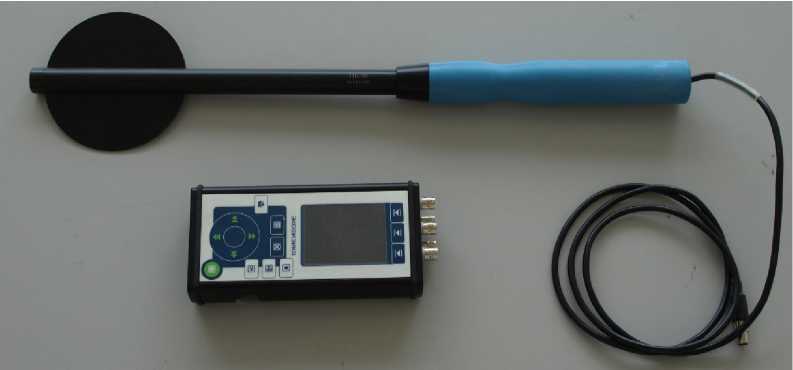

Общий вид КМП-1000 представлен на рисунке 4.

Маркировка и пломбирование КГ-1000 производится согласно документации производителя.

Схема пломбировки КГ-1000 от несанкционированного доступа представлена на рисунке 3.

Место нанесения заводского номера представлено на рисунке 2.

Место нанесения знака утверждения типа представлено на рисунке 2.

2

• 1 — УП-1000;

• 2 — комплект вспомогательного оборудования;

• 3 — наклейка.

Рисунок 1 — Общий вид КГ-1000

1 — место нанесения знака утверждения типа;

2 — место нанесения заводского номера.

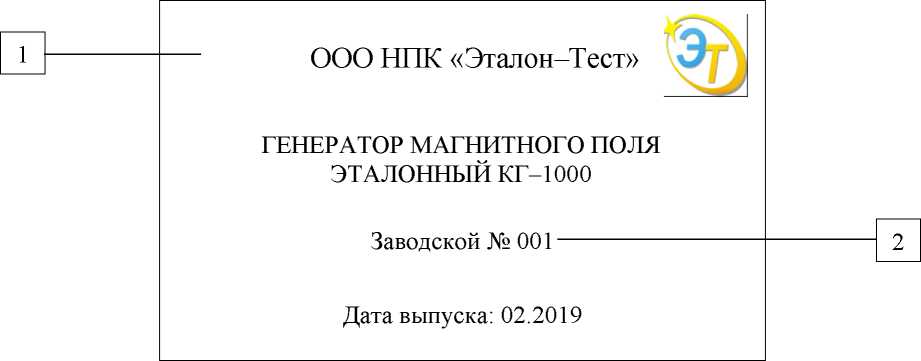

Рисунок 2 — Общий вид наклейки на КГ-1000 с указанием мест нанесения знака утверждения типа и заводского номера

Предохранительная

наклейка

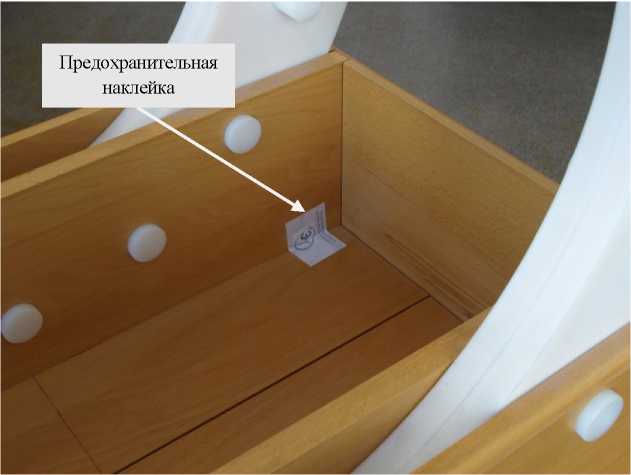

Рисунок 3 — УП-1000. Вид сверху. Схема пломбировки от несанкционированного доступа

Рисунок 4 — Общий вид КМП-1000

Таблица 1 — Метрологические характеристики

Таблица 2 — Основные технические характеристики

Продолжение таблицы 2

наносится на титульные листы документов КГ-1000.0049.21 РЭ «Генератор магнитного поля эталонный КГ-1000. Руководство по эксплуатации» и КГ-1000.0049.21 ФО «Генератор магнитного поля эталонный КГ-1000. Формуляр» типографским способом, и на наклейку, расположенную на боковой поверхности УП-1000, типографским способом.

Таблица 3 — Комплектность КГ-1000

Перечень вспомогательного оборудования, используемого при работе с КГ-1000, приведён в таблице 4.

Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 4, при условии удовлетворения требуемым характеристикам.

Генератор и вольтметр должны быть зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений и поверены.

Таблица 4 — Комплект вспомогательного оборудования

приведены в разделах 7 и 8 документа КГ-1000.0049.21 РЭ «Генератор магнитного поля эталонный КГ-1000. Руководство по эксплуатации».
