МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

24 мая 2017 г.

№  Ю61

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 63206 «Термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR31-x-z-TT, TR30-W, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-ЗО» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями АО «ВИКА МЕРА» от 22 февраля 2017 г. № 2017-02-029 и № 2017-02-030 приказываю:

  • 1. Внести изменения в описание типа на термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21-А-хТТ, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR31-x-z-TT, TR30-W, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64798-16, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2. Переоформить свидетельство об утверждении типа № 63206 «Термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-XTT, TR21-C-XTB, TR31-X-Z-TT, TR30-W, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-ЗО», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 64798-16, в связи с внесением изменений в методику поверки.

  • 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

  • 4. Контроль за исполнением настоящего приказа оставляю за собой.

    Заместитель Руководителя

    Приказ Росстандарта №1061 от 24.05.2017, https://oei-analitika.ru

    С. С.Голубев

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «24» мая 2017 г. № 1061

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30

Назначение средства измерений

Термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30 (далее - ТС с выходным унифицированным сигналом) предназначены для измерения температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4-20 мА (для модификации TSD-30 также возможен выходной сигнал напряжения постоянного тока в диапазоне 0-10 В) и могут использоваться в различных отраслях промышленности во взрывоопасных и взрывобезопасных зонах.

Описание средства измерений

Принцип действия ТС с выходным унифицированным сигналом основан на свойстве платины изменять электрическое сопротивление с изменением температуры и преобразованием в выходной унифицированный сигнал, а также в модификациях TR12-B и TSD-30 осуществляется индикация измеренных значений температуры на встроенном дисплее вторичного преобразователя.

Основной частью ТС с выходным унифицированным сигналом является пленочный чувствительный элемент из платины (пленочный или проволочный в модификации TR12-B), помещенный в гильзу из нержавеющей стали.

Конструктивно ТС с унифицированным сигналом выполнен в едином корпусе и включает в себя термопреобразователь сопротивления и вторичный преобразователь, в котором сигнал от чувствительного элемента ТС - линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы или напряжения постоянного тока, линейный по отношению к температуре и сопротивлению.

В наименовании модификаций TR21 буквы А, В, С означают способ подключения на место эксплуатации; ТТ и ТВ отображают наличие вторичного преобразователя; буква «х» означает буквы Z (без взрывозащиты), В, W или G (взрывозащищенное исполнение), в модификации TR31-x-z-TT: «х» - цифра 3 (электрическое подключение через резьбовой разъем) или буква К (электрическое подключение через кабель); «г» - буквы Z (без взрывозащиты), В, W или G (взрывозащищенное исполнение), в модификации TR34-X-TT: «х» - буквы В, W, G, Е или J (взрывозащищенное исполнение).

ТС с выходным унифицированным сигналом различаются метрологическими характеристиками, диаметром, длиной и видом подключения монтажной части к технологическому процессу. Модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB различаются конструкцией термометрической гильзы.

Общий вид средства измерений представлен на рисунке 1

Приказ Росстандарта №1061 от 24.05.2017, https://oei-analitika.ru

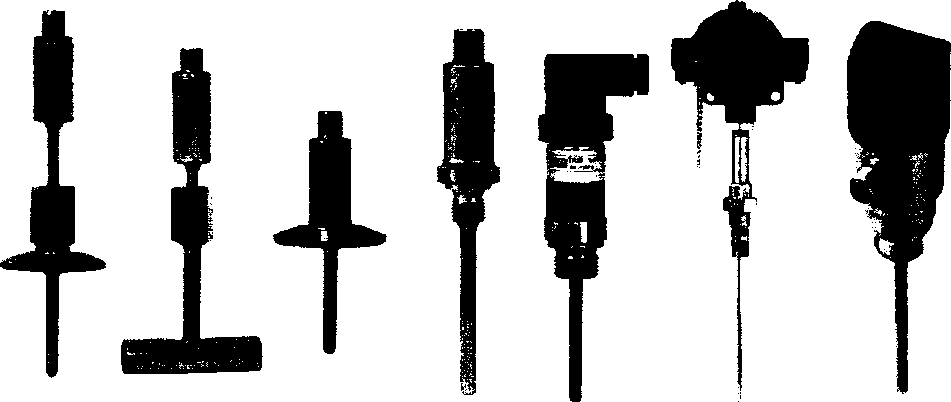

TR21-A TR21-B TR21-C TR31/33/34 TR30-W TR12-B TSD-30

Рисунок 1 - Общий вид ТС с выходным унифицированным сигналом

Программное обеспечение

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

встроенное

внешнее

Модификации

TR21-A-XTT, TR21-A-XTB, TR21-B-XTT, TR21-B-XTB, TR21-C-XTT, TR21-C-XTB, TR31-X-Z-TT, TR33-Z-TT, TR34-X-TT

TR30-W

TSD-30

TR12-B

Идентификационное наименование ПО

Совпадает с модификацией преобразователя

WIKAsoft-TT

Номер версии (идентификационный номер) ПО, не ниже

1.0.4

1.1.2

1.0

2.2.3

V1.3.0

ТС с выходным унифицированным сигналом функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, передачи, обработки и представления измерительной информации.

Также в свободном доступе имеется автономное ПО WIKAsoft-TT с сайта www.wika.com для персонального компьютера, которое осуществляет интерфейс пользователя, отображает тип подключенного ТС с выходным унифицированным сигналом, сообщения об ошибках, измеряемую температуру в виде графика, номер версии встроенного ПО и позволяет сократить или расширить диапазон измерений относительно базовой конфигурации.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Метрологические и технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2-5.

Таблица 2 - Метрологические характеристики

Модификации

НСХ термопреобразователя сопротивления

Диапазоны измерений1^

Пределы допускаемой основной абсолютной погрешности2)

чувствительного элемента, °C

встроенного вторич ного преобразователя в настроенном диапазоне температуры

TR21-A-XTT, TR21-A-XTB, TR21-B-XTT, TR21-B-XTB, TR21-C-XTT,

TR21-C-XTB, TR31-X-Z-TT,

TR33-Z-TT, TR34-X-TT

PtlOOO (а=0,00385)

от -50 до +150 °C; от -50 до +250 °C

класс А ±(0,15+0,002-|t|) диапазон от-30 до+150 °C или до +250 °C класс В ± (0,3+0,005-|t|) диапазон от -50 до +150 °C или до +250 °C ГОСТ 6651-2009

±0,25 °C

TR30-W

PtlOO (а=0,00385)

±(0,002 |tmax-tmin|4>) °C И ±(0,002-Цтах-tmin|-K),l) °C ДЛЯ ШИРИНЫ диапазона менее 50 °C

TSD-30

PtlOOO (а=0,00385)

от -20 до +80 °C (опционально от-20 до+120 °C)

класс А ±(0,15+0,002-|t|)

±(0,005-|tmax-tmin|) °C; дисплей -

±(0,008' |tmax’tmin|+1СД. мл.разряда) °C

TR12-B”

PtlOO

(а=0,00385) PtlOOO

(а=0,00385)

от-200 до+600 °C

класс А ±(0,15+0,002-|t|) класс В ±(0,3+0,005-|t|) класс АА±(0,1+0,0017-|t|) в диапазонах по ГОСТ 6651-2009

± [0,1 + 0,0003 (tmax -tmin)] в диапазоне от-200 до+200 °C; ±[0,1 +0,0001 |t-200 |+ 0,0003-(tmax-tmin)] в диапазоне свыше 200 °C

от-50 до+150 °C

±0,16 °C

Примечания:

  • 1) Указаны максимальные диапазоны измерений, требуемый диапазон шириной не менее 20 °C указывается при заказе и зависит от длины погружаемой части для защиты вторичного преобразователя от перепада температуры (температура эксплуатации не более +85 °C);

  • 2) Пределы допускаемой основной погрешности ТС с выходным унифицированным сигналом определяют как арифметическую сумму модулей пределов основных допускаемых погрешностей чувствительного элемента и встроенного вторичного преобразователя;

  • 3) Модификация TR12-B по запросу производится с индивидуальной статической характеристикой в диапазоне измерений от -50 до +150 °C

  • 4) tmax, tmin - верхний и нижний пределы настроенного диапазона измерений температуры соответственно.

Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры эксплуатации от 23 ±3 °C на 10 °C, кроме TR12-B: ±0,1% от настроенного диапазона.

Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры эксплуатации от 23 ±3 °C на 10 °C для TR12-B: ±[0,06 + 0,00015-|t|+ 0,0003‘(tmax - tmin)], °C.

Таблица 3 - Основные технические характеристики модификаций TR21-A-xTT, TR21-A-xTB,

TR21-B-xTT, TR21-B-xTB, TR21

1-С-хТТ, TR21-C-xTB, TR30-W

Наименование характеристики

Значение

Модификации

TR21-A-XTT TR21-B-xTT TR21-C-XTT TR21-A-xTB TR21-B-XTB TR21-C-xTB

TR30-W

Выходной унифицированный сигнал, мА

от 4 до 20

Напряжение питания постоянным током, В

от 10 до 30

от 10 до 35

Потребляемая мощность, ВА, не более

0,6

0,7

Схема подключения

2-х проводная

Габаритные размеры0, мм, не более длина погружаемой части

от 5 до 200   | от 6 до 90     | от 5 до 125

от 25 до 500

диаметр погружаемой части

3;6

3; 6; 8

Масса, кг, не более

2,5

0,7

Условия эксплуатации: Диапазон температуры окружающего воздуха, °C Относительная влажность окружающего воздуха, %

от -40 до +85; от -50 до +85

до 100

от -40 до +85

до 95

Наработка на метрологический отказ, ч

95 000

Средний срок службы, лет

12

Маркировка взрывозащиты

0ExiaIICT6...Tl, lExibIICT6...Tl, DIP А20 ТА 135 °C, DIP А21 ТА 135 °C

-

Примечание:

1) Длины и диаметры рабочей части могут быть изменены по специальному запросу

Таблица 4 - Основные технические характеристики модификаций TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TSD-30

Наименование характеристики

Значение

Модификации

TR31-X-Z-TT

TR33-Z-TT

TR34-X-TT

TSD-30

1

2

3

4

5

Выходной унифицированный сигнал

от 4 до 20 мА

от 4 до 20 мА или от Одо 10 В

Напряжение питания постоянным током, В

от 10 до 30

от 15 до 35

Потребляемая мощность, В*А, не более

0,6

2,45

Схема подключения

2-х проводная

3-х проводная

Габаритные размеры0, мм, не более

длина погружаемой части

от 50 до 400

от 25 до 350

диаметр погружаемой части

3;6

6

Масса, кг, не более

0,7

о,з

1

2

3

4

5

Условия эксплуатации: Диапазон температуры окружающего воздуха, °C

от -20 до +80; от -40 до +85; от -50 до +85

от -50 до +85

от -40 до+85

от -20 до +40; от -20 до +80

Относительная влажность окружающего воздуха, %

до 100

до 75

Наработка на метрологический отказ, ч

95 000

Средний срок службы, лет

12

Маркировка взрывозащиты

0ExiaIICT6...Tl, lExibIICT6...Tl,

DIP А20 ТА

135 °C, DIPA21

ТА 135 °C

-

0ExiaIICT6...Tl, lExibIICT6...Tl,

DIPA20Ta

135 °C, DIPA21 ТА 135 °C

-

Примечание:

1) Длины и диаметры рабочей части могут быть изменены по специальному запросу

Таблица 5 - Основные технические характеристики модификации TR12-B

Наименование характеристики

Значение

Выходной унифицированный сигнал

от 4 до 20 мА, HART

Напряжение питания постоянным током, В

от 14,5 до 30; от 14,5 до 42

Потребляемая мощность, В-A, не более

0,8

Схема подключения

2-х проводная

Габаритные размеры1^, мм, не более длина погружаемой части

от 275 до 735

диаметр погружаемой части

3; 4,5; 6; 8

Масса, кг, не более

0,8

Условия эксплуатации:

Диапазон температуры окружающего воздуха, °C

дисплей

Относительная влажность окружающего воздуха, %

от -40 до +85; от -50 до +85; от -60 до +85 от -20 до +85 до 95

Наработка на метрологический отказ, ч

95 000

Средний срок службы, лет

12

Маркировка взрывозащиты

lExdIICT6...Tl, 0ExiaIICT3...T6, lExibIICT3...T6, ЕхпАПТ6...Т1,

DIP А20 ТА 65 °С/ТЛ 95 °С/ТА 125 °C,

DIP А21 ТА 65 °С/ТА 95 °С/ТА 125 °C,

DIP А22 ТА 80 °C...440 °C

Примечание:

1) Длины и диаметры рабочей части могут быть изменены по специальному запросу

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографическим способом.

Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

I

2

3

ТС с унифицированным сигналом

TR21-A-XTT (TR21-A-XTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TR12-B, TSD-30)

1 шт.

1

2

3

Руководство по эксплуатации

РЭ

1 экз. (на партию одинаковых термопреобразователей при поставке в один адрес)

Паспорт

ПС

1 экз. (на партию одинаковых термопреобразователей при поставке в один адрес)

Методика поверки

МП 2411-0132 -2016 (с изменением № 1)

1 экз. (на партию одинаковых термопреобразователей при поставке в один адрес)

Поверка

осуществляется по документу МП 2411- 0132-2016 (с изменением № 1) «Термопреобразователи сопротивления с выходным унифицированным сигналом модификации TR21-A-xTT, TR21-A-xTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-X-Z-TT, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 февраля 2017 г.

Основные средства поверки:

  • - Многофункциональный калибратор TRX-IIR в режиме измерения силы постоянного тока от 0 до 52 мА, погрешность ±(0,01 % от показаний +0,01 % от диапазона), регистрационный номер 42789-09;

  • - термометры сопротивления эталонные ЭТС- 100 3-го разряда по ГОСТ 8.558-2009, диапазон измерений температуры от минус 200 до плюс 660,323 °C;

  • -  преобразователь сигналов ТС и ТП «Теркон», ±[0,0002 + T10‘5,RH3Mep] Ом; ±[0,0005 + 5-10 -иИзмер] мВ, регистрационный номер 23245-08;

  • - водяной термостат VT-12, диапазон воспроизведения температуры от 15 до 95 °C, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °C, регистрационный номер 18669-99;

  • - термостат жидкостный 814 фирмы «ISOTECH», диапазон от минус 80 до плюс 0 °C, нестабильность поддержания температуры ±0,02 °C, перепад температуры по вертикали, не более 0,02 °C, регистрационный номер 20510-06;

  • - масляный термостат ТР-1М, диапазон воспроизведения температуры от 40 до 200 °C, температурный градиент не более 0,002 °С/см, нестабильность поддержания температуры ±0,05 °C; регистрационный номер 24473-08;

  • - малоинерционная трубчатая печь МТП-2М-70-1000, диапазон воспроизводимой температуры от 100 до 1200 °C. Температурный градиент в средней части 0,8 °С/см. Нестабильность поддержания температурного режима 0,1 °С/мин. Размеры рабочего пространства 070 мм, длина 1000 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления с выходным унифицированным сигналом модификаций TR21-A-XTT, TR21-A-XTB, TR21-B-xTT, TR21-B-xTB, TR21-C-xTT, TR21-C-xTB, TR30-W, TR31-x-z-TT, TR33-Z-TT, TR34-X-TT, TR12-B и TSD-30

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG», Германия

Изготовитель

Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия

Адрес: Alexander-Wiegand-StraBe 30, 63911, Klingenberg/Germany

Телефон(+49) 9372/132-0, Факс: (+49) 9372/132-406

Заявитель

АО «ВИКА МЕРА»

ИНН 7729346754

Адрес: 127015, г. Москва, ул. Вятская, д. 27, стр. 17

Телефон (495) 648-01-80, Факс: (495) 648-01-81/82

E-mail: info@wika.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
