УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» мая 2021 г. № 703
Лист № 1
Всего листов 4
Регистрационный № 18777-04
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные вычислительные проверки параметров блоков релейных СИРБК
Назначение средства измеренийКомплексы измерительные вычислительные проверки параметров блоков релейных СИРБК (далее - комплексы) предназначены для измерений электрических и временных параметров реле, входящих в проверяемые блоки, а также измерений сопротивления в цепях блоков и сопротивления изоляции монтажа.
Описание средства измеренийПринцип действия комплексов основан на преобразовании аналоговых входных электрических сигналов, снимаемых с проверяемых блоков, в цифровую форму с помощью быстродействующих АЦП и дальнейшее обработке полученной измерительной информации с помощью ПЭВМ.
Комплекс состоит из блока измерительного, ПЭВМ, принтера, соединенных кабелями.
Блок измерительный предназначен для формирования схем измерений параметров проверяемых элементов релейных блоков, установки требуемых значений напряжений и токов в схемах измерений, преобразования электрических сигналов в цифровой код.
ПЭВМ осуществляет обработку и отображение результатов измерений, их хранение в базе данных, хранение управляющих программ и их реализацию в процессе измерений, управление режимами измерений.
Информация о проверяемых параметрах преобразуется с помощью специального программного обеспечения, отображается на экране монитора в реальном масштабе времени и одновременно автоматически записывается в файл с целью последующего просмотра результатов поверки.
Общий вид комплекса представлен на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Знак поверки наносится на свидетельство о поверке.

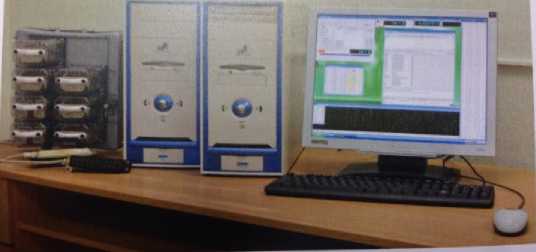

Рисунок 1 - Общий вид комплекса

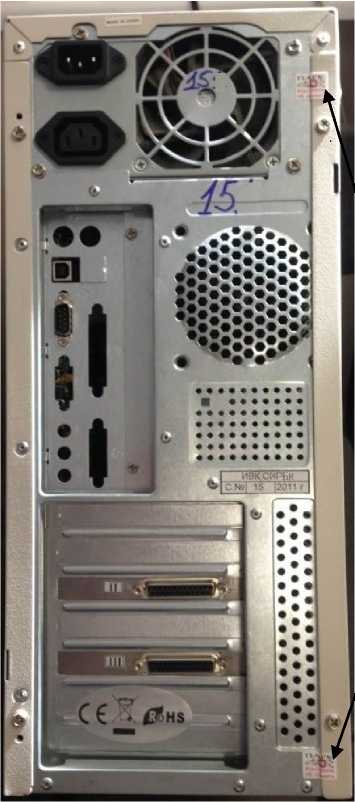

Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место пломбирования
Специальное программное обеспечение (СПО), имеющее уникальный «номер», установлено на «жесткий» диск внутри средства вычислительной техники (СВТ), поставляемого в комплекте ИВК СИРБК. СПО недоступно потребителю в процессе эксплуатации.
Уникальный «номер» СПО записывается в измерительный блок в процессе изготовления. При включении ИВК СИРБК осуществляется сопоставление «номера» из измерительного блока с «номером» из СВТ, загрузка индивидуальных настроек.
Погрешность специального программного обеспечения входит в погрешность измерений комплексов.
Уровень защиты СПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Stend bl.exe |
|
Номер версии (идентификационный номер) программного обеспечения |
01 |
|
Цифровой идентификатор программного обеспечения |
ннн* |
|
* в качестве цифрового идентификатора устанавливается заводской номер ИВК СИРБК | |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока частотой 50 Гц, В |
от 10 до 30 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 50 Гц, % |
±1,5 |
|
Диапазон измерений напряжения постоянного тока, В |
от 5 до 50 |
|
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % |
±1,0 |
|
Диапазон измерений силы переменного тока частотой 50 Гц, А |
от 0,01 до 0,30 |
|
Пределы допускаемой относительной погрешности измерений силы переменного тока частотой 50 Гц, % |
±1,5 |
|
Диапазон измерений силы постоянного тока, А |
от 0,01 до 0,50 |
|
Пределы допускаемой относительной погрешности измерений силы постоянного тока, % |
±1,0 |
|
Диапазон измерений электрического сопротивления, Ом |
от 50 до 5000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
±1,0 |
|
Диапазон измерений длительности интервалов времени, с |
от 0,2 до 10,0 |
|
Пределы допускаемой относительной погрешности измерений длительности интервалов времени, % |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В |
220 ± 22 |
|
Потребляемая мощность, В^А, не более | |
|
- блок электронный |
90 |
|
- ПЭВМ |
150 |
|
Габаритные размеры, мм, не более | |
|
- длина |
600 |
|
- ширина |
600 |
|
- глубина |
1000 |
|
Масса, кг, не более |
40 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +35 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 97 до 105 |
наносится на лицевую панель блока электронного и титульный лист паспорта.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок Измерительный ИВК СИРБК |
0035-00-01 |
1 шт. |
|
Средства вычислительной техники (блок системный, монитор, клавиатура, мышь)* |
- |
1 шт. |
|
Кабель связи «Блок Системный - Блок Измерительный» |
0035-00-03 |
1 шт. |
|
Кабель соединительный «Блок Измерительный - Блок Релейный» |
0035-00-04 |
2 шт. |
|
Кабель питания сетевой |
- |
2 шт. |
|
Заглушка тестовая |
0035-00-06 |
1 шт. |
|
Принтер |
- |
1 шт. |
|
Сетевой фильтр «Pilot» или «Виго» |
- |
1 шт. |
|
Компакт диск с программным обеспечением |
0035-00-11 |
1 шт. |
|
Руководство по эксплуатации |
0035-00-00 РЭ |
1 экз. |
|
Паспорт |
0035-00-00 ПС |
1 экз. |
|
Методика поверки |
МП 0246-2020 |
1 экз. |
|
*заказчиком могут быть исключены из комплекта поставки | ||
приведены в разделе 2.3 «Порядок работы» руководства по эксплуатации 0035-00-00 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным вычислительным проверки параметров блоков релейных СИРБКТУ 32 ЦШ 3890-99 Комплекс измерительный вычислительный проверки параметров блоков релейных СИРБК. Технические условия.
