МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

19 июля 2018 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 52539 «Весы платформенные серии ВП»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ЗАО «Единство» от 04 июня 2018 г. № 244/4 и № 244/5 приказываю:

• 1. Внести изменения в описание типа на весы платформенные серии ВП, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55076-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 52539 «Весы платформенные серии ВП» на последующие 5 лет.

• 3.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Голубев

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: O0E1036ECDC011E780DAE0O71B1B53CD41 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «19» июля 2018 г. №1522

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы платформенные серии ВП

Весы платформенные серии ВП (далее - весы) предназначены для измерения массы грузов.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей индикатора.

Конструктивно весы состоят из грузоприемного устройства, грузопередающего устройства и электронного весоизмерительного устройства (далее - индикатор).

Грузоприемное устройство состоит из одной секции, опирающейся на четыре весоизмерительных тензорезисторных датчика. Сигнальные кабели датчиков подключены к индикатору через соединительную коробку. Индикатор может быть закреплен на стойке или кронштейне на стене. Весы оснащены пандусом для закатывания тележек, перевозящих грузы.

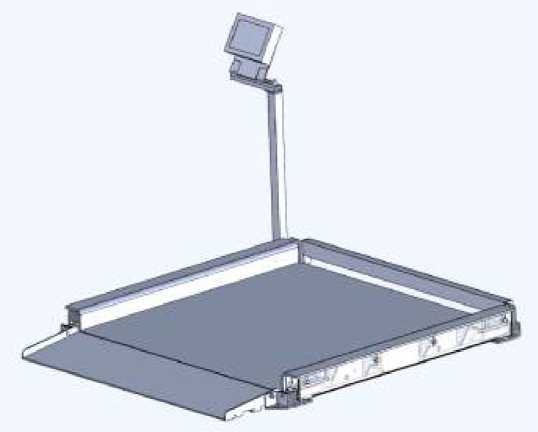

Рисунок 1 - Общий вид весов

Весоизмерительные тензорезисторные датчики, используемые в составе весов:

- датчики весоизмерителные тензорезисторные SB, модификация SB14, изготовитель -фирма «Flintec GmbH», Германия.

Индикаторы (п. Т.2.2.2 ГОСТ OIML R 76-1-2011), используемые в составе весов:

- устройства весоизмерительные FT, модификация FT-11, изготовитель - фирма «Flintec GmbH», Германия.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2, T.2.7.2.3);

- устройство слежения за нулем (T.2.7.3);

- устройство первоначальной установки на нуль (Т.2.7.2.4);

- устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1).

Весы оснащены последовательными интерфейсами RS-232 для связи с периферийными устройствами (например: принтеры, вторичный дисплей, ПК).

Модификации весов платформенных серии ВП имеют обозначение:

Весы платформенные серии ВП-[1] где:

[1] - Максимальная нагрузка (Мах1 диапазона взвешивания W1/ Мах2 диапазона взвешивания W2), кг: 150/300; 300/600; 600/1500.

Значения максимальной нагрузки Max (Maxi диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Mini диапазонов взвешивания многодиапазонных весов), поверочного интервала e (ei диапазонов взвешивания многодиапазонных весов) наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.

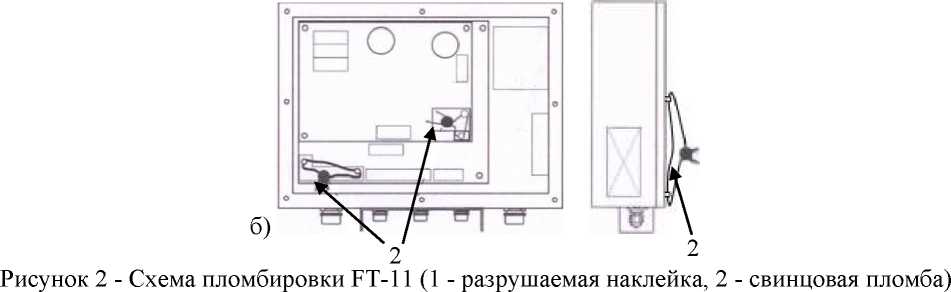

Места пломбировки от несанкционированного доступа приведены на рисунке 2.

1

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Идентификационные данные ПО отображаются на дисплее индикатора при включении весов.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется пароль и переключатель юстировки, расположенный внутри пломбируемого корпуса.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Метрологические и технические характеристики

Таблица 2

наносится на маркировочные таблички, расположенные на индикаторе и/или на корпусе грузоприемного устройства весов и типографским способом на титульные листы эксплуатационной документации.

Таблица 3 - Комплектность средства измерений

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в разделе «Программное обеспечение» руководства по эксплуатации № РЭ 4274-003-39167331.

Основные средства поверки: гири, соответствующие классам точности М1, М1-2 по ГОСТ OIML R 111-1 - 2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или на корпус весов.

приведены в разделе 7 «Порядок работы» документа «Весы платформенные серии ВП. Технические условия».

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ТУ 4274-003-39167331-2012 «Весы платформенные серии ВП».

Закрытое акционерное общество «Единство» (ЗАО «Единство») ИНН 7611011062

Адрес: 152300, Ярославская обл., г. Тутаев, ул. Строителей, 14

Телефон: 8-800-100-73-01, (4852) 58-30-57, (4852) 94-74-00, (4852) 94-74-99 Телефон/факс: (4852) 58-44-53

E-mail: info@unitym.ru

Web-сайт: www.unitym.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46 Телефон/факс: (495) 437-55-77 / 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
