ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Дозиметры-радиометры поисковые МКС-РМ1402М

Назначение средства измерений

Дозиметры-радиометры поисковые МКС-РМ1402М (далее -  дозиметры)

предназначены для измерений мощности амбиентного эквивалента дозы Н* (10) (далее -МЭД) рентгеновского и гамма - излучений (далее - фотонного излучения) и нейтронного излучения, плотности потока ф альфа- и бета - излучений, накопления и хранения сцинтилляционных спектров гамма-излучения, а также для поиска, обнаружения и локализации радиоактивных материалов.

Описание средства измерений

Принцип действия дозиметра в режиме измерения основан на подсчете числа импульсов, поступающих с выходов детекторов, и вычислении МЭД при измерении фотонного или нейтронного излучения, плотности потока при измерении альфа- и бета- излучений.

В режиме поиска дозиметр осуществляет сравнение числа импульсов, поступающих с выходов блоков детектирования с пороговым значением, рассчитанным на основе измерения текущего радиационного фона (полученного при калибровке прибора) и установленных коэффициентов.

Блоки детектирования выполнены в виде отдельных блоков и подключаются к блоку обработки с помощью кабеля через разъем, расположенный в торцевой части блока обработки. Блоки детектирования преобразуют радиоактивное излучение в электрические импульсы, которые затем поступают в блок обработки.

Блок обработки осуществляет тестирование дозиметра, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ), звуковой сигнализатор и сигнализатор вибрационный. Выдача информации на звуковой и вибрационный сигнализаторы осуществляется при превышении установленного порогового значения. В состав блока обработки входит энергонезависимая память, предназначенная для хранения установленных режимов работы и накопленных сцинтилляционных спектров. Накопленные в памяти блока обработки сцинтилляционные спектры можно переслать в компьютер по RS-интерфейсу с помощью специальной программы. Эта программа позволяет также произвести идентификацию состава вещества по сцинтилляционному спектру. Сигнализатор вибрационный выполнен в виде миниатюрного прибора, который с помощью клипсы может крепиться на элементах одежды.

Конструктивно дозиметр выполнен в виде восьми портативных блоков:

  • -  блок обработки;

  • - блок детектирования БД-01. Высокочувствительный сцинтилляционный блок детектирования на основе CsI, предназначенный для поиска радиоактивных источников по внешнему гамма- излучению;

  • - блок детектирования БД-02. Сцинтилляционный блок детектирования на основе CsI, предназначенный для регистрации сцинтилляционных спектров гамма-излучения;

  • - блок детектирования БД-03. Блок детектирования на основе счетчика Гейгера-Мюллера, предназначенный для измерения МЭД гамма- излучения;

  • - блок детектирования БД-03-01. Блок детектирования на основе счетчика Гейгера-Мюллера, предназначенный для измерения МЭД гамма-излучения;

  • - блок детектирования БД-04. Блок детектирования на основе пропорционального счетчика, предназначенный для измерения МЭД нейтронного излучения;

  • -  блок детектирования БД-05. Блок детектирования на основе пропорционального счетчика, предназначенный для измерения плотности потока альфа-, бета- излучений;

  • - блок сигнализатора вибрационного.

Для удобства обследования крупногабаритных объектов блоки детектирования могут устанавливаться на удлинительную штангу.

На лицевой панели блока обработки расположены кнопки управления, ЖКИ и звуковой сигнализатор. Заряд аккумуляторной батареи осуществляется от внешнего зарядного устройства, которое может поставляться в составе дозиметра.

Питание дозиметра осуществляется от встроенной аккумуляторной батареи

напряжением 6 В.

Общий вид дозиметра представлен на рисунке 1.

Приказ Росстандарта №2290 от 30.12.2020, https://oei-analitika.ru

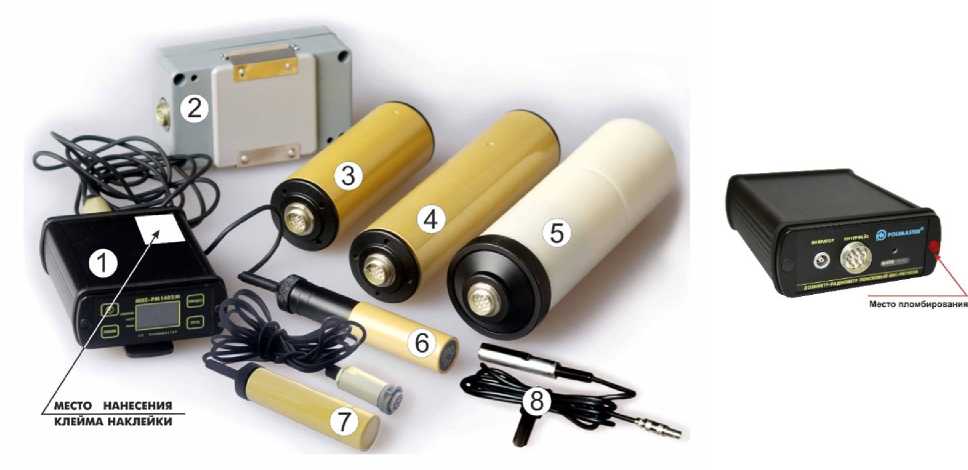

Рисунок 1 - Общий вид и место пломбирования дозиметров-радиометров поисковых

МКС-РМ1402М:

1 - блок обработки, 2 - БД-05, 3 - БД-02, 4 - БД-01, 5 - БД-04,

6 - БД-03, 7 - БД-03-01, 8 - блок сигнализатора вибрационного

Программное обеспечение

Программное обеспечение (ПО) дозиметров является встроенным, метрологически значимая часть ПО размещается в энергонезависимой памяти микропроцессора блока обработки, запись которой осуществляется в процессе производства. ПО защищено от преднамеренных и непреднамеренных изменений пломбой. Доступ к микроконтроллеру блока обработки исключен конструкцией аппаратной части дозиметра. Защитная пломба ограничивает доступ к ПО, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без специализированного оборудования изготовителя. ПО не требует специальных средств защиты от преднамеренных и непреднамеренных изменений.

Таблица 1 - Идентификационные данные ПО дозиметров индивидуальных рентгеновского и гамма - излучений МКС-РМ1402М

Идентификационные данные (признаки)

Значение

Встроенное ПО

Идентификационное наименование ПО

ТИГР.0001.00.02-01

Идентификационные данные (признаки)

Значение

Номер версии (идентификационный номер) ПО

v.0.1

Цифровой идентификатор ПО (CRC16, 0x11021)

Не определен

Влияние ПО учтено при нормировании метрологических характеристик.

В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО дозиметров -радиометров поисковых МКС-РМ1402М от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений МЭД фотонного излучения с блоками, мкЗв/ч:

  • - БД-01

  • - БД-02

  • - БД-03

  • - БД-03-01

от 0,05 до 40

от 0,1 до 200

от 0,15 до 105

от 10 до 107

Пределы допускаемой относительной основной погрешности измерений МЭД по линии энергии 0,662 МэВ радионуклида 137Cs с блоками, %:

  • - БД-01

  • - БД-02

  • - БД-03

  • - БД-03-01

±(20+A/H)

где H- измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 1 мкЗв/ч ±(20+A/H)

где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 2 мкЗв/ч ±(20+A/H)

где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 3 мкЗв/ч ±(20+A/ H +В- H)

где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 102 мкЗв/ч; В - коэффициент равный 2-10-6 (мкЗв/ч)-1

Диапазон измерений МЭД нейтронного излучения по Pu-a-Be в коллимированном излучении с блоком БД-04, мкЗв/ч

от 1 до 5000

Пределы допускаемой относительной основной погрешности измерений МЭД нейтронного излучения по Pu-a-Be в коллимированном излучении с блоком БД-04, %

±(30+A/H)

где H - измеренное значение МЭД, мкЗв/ч; А - коэффициент равный 10 мкЗв/ч

Диапазон измерений плотности потока альфа-излучения с блоком БД-05, мин-1см-2

от 1 до 5-105

Пределы допускаемой относительной основной погрешности измерений плотности потока альфа-излучения с блоком БД-05, %

±(20+А/ф)

где ф - измеренное значение плотности потока альфа-излучения, мин-1см-2;

А - коэффициент равный 10 мин-1см-2

Диапазон измерений плотности потока бета-излучения с блоком БД-05, мин-1см-2

от 10 до 106

Пределы допускаемой относительной основной погрешности измерений плотности потока бета-излучения с блоком БД-05, %

±(20+А/ф)

где ф - измеренное значение плотности потока бета-излучения, мин-1см-2;

Наименование характеристики

Значение

А - коэффициент равный 100 мин-1см-2

Диапазон энергий измеряемого фотонного излучения с блоками, МэВ:

  • - БД-01

  • - БД-02

от 0,06 до 1,5

Продолжение Таблицы 2

Наименование характеристики

Значение

Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ гамма -излучения радионуклида 137Cs с блоками, %:

- БД-01

отличие от типовой зависимости не более

- БД-02

чем на минус 20

Диапазон энергий измеряемого фотонного излучения с блоками, МэВ:

- БД-03

от 0,02 до 1,5

- БД-03-01

от 0,08 до 1,5

Энергетическая зависимость чувствительности относительно энергии 0,662 МэВ гамма -излучения радионуклида 137Cs с блоками, %, не более:

- БД-03:

в диапазоне энергий от 0,035 до 1,5 МэВ

±25

в диапазоне энергий от 0,020 до 0,035 МэВ

-60

- БД-03-01

±25

Энергетическое разрешение при регистрации сцинтилляционных спектров по линии энергии 0,662 МэВ гамма-излучения радионуклида 137Cs с блоком БД-02, %, не более

10

Чувствительность по линии энергии 0,662 МэВ гамма - излучения радионуклида 137Cs с блоками, (имп/с)/(мкЗв/ч), не менее:

- БД-01

150

- БД-02

25

- БД-03

0,15

- БД-03-1

0,034

Диапазон энергий регистрируемого нейтронного излучения с блоком БД-04

от 0,025 эВ до 14 МэВ

Диапазон граничных энергий при измерении плотности потока бета-излучения, МэВ

от 0,15 до 3,5

Чувствительность к нейтронному излучению с блоком БД-04, (имп/с)/(мкЗв/ч), не менее: - для Pu-a-Be источников;

0,3

- для тепловых нейтронов.

1,2

Чувствительность к альфа-излучению радионуклида 239Pu с блоком БД-05, имп-см2, не менее

2,0

Чувствительность к бета-излучению радионуклидов 90Sr+90Y с блоком БД-05, имп-см2, не менее

0,5

Пределы допускаемой дополнительной относительной погрешности независимо от вида ионизирующего излучения и вида измеряемой величины, %

- при изменении температуры окружающей среды от нормальной до -30 °С и от нормальной до +50 °С

±20

Продолжение Таблицы 2

Наименование характеристики

Значение

- при изменении температуры окружающей среды от нормальной до -30 °С и от нормальной до +50 °С для блока БД-02

от -30 до +20

- при относительной влажности 95 % при температуре 25 °С

±10

- при изменении напряжения питания от номинального значения до крайних значений напряжения питания

±10

- при воздействии магнитных полей промышленной частоты напряженностью 400 А/м

±10

Количество каналов накопления сцинтилляционных спектров для блока БД-02

512

Количество сохраняемых в энергонезависимой памяти сцинтилляционных спектров для блока БД-02, не менее

110

Коэффициент вариации в режиме измерения при доверительной вероятности 95 % для блоков БД-01, БД-02, БД-03, БД-03-1, не более

±10

Время установления рабочего режима, с, не более

60

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

- относительная влажность, %

от 30 до 80

- атмосферное давление, кПа

от 86 до 106,7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания дозиметра, В

6 (+1,2; -0,15)

Габаритные размеры основных частей дозиметра, мм, не более: - блок обработки (высота; ширина; длина)

32; 85; 107

- блок детектирования БД-01 (диаметр; высота)

45; 188

- блок детектирования БД-02 (диаметр; высота)

45; 131

- блок детектирования БД-03 (диаметр; высота)

23; 122

- блок детектирования БД-03-01 (диаметр; высота)

21; 100

- блок детектирования БД-04 (диаметр; высота)

59; 207

- блок детектирования БД-05 (ширина; высота; длина)

65; 40; 118

- сигнализатор вибрационный (диаметр; высота)

10; 56

Габаритные размеры в упаковке (длина; ширина; высота), мм, не более:

360;470; 160

Масса составных частей дозиметра, кг, не более:

- блок обработки

0,35

- блок детектирования БД-01

0,30

- блок детектирования БД-02

0,28

- блок детектирования БД-03

0,15

- блок детектирования БД-03-01

1,50

- блок детектирования БД-04

0,49

- блок детектирования БД-05

0,35

- сигнализатор вибрационный

0,05

- устройство зарядное

0,37

|- комплект принадлежностей|0,75

Продолжение Таблицы 3

Наименование характеристики

Значение

Масса дозиметра в упаковке, кг, не более

7,5

Срок службы, лет, не менее

8

Средняя наработка на отказ, ч

10000

Условия эксплуатации:

  • - температура окружающей среды (звуковой и вибрационный сигналы при превышении установленного порогового значения), °С;

  • - температура окружающей среды (звуковой и вибрационный сигналы при превышении установленного порогового значения, и индикация информации на ЖКИ), °С

  • -  относительная влажность при 25 °С и более низких температурах без конденсации влаги, %, не более

  • -  атмосферное давление, кПа

от -30 до +50

от -10 до +50

98

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации ТИГР.412118.020РЭ типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность дозиметров-радиометров

Наименование, тип

Обозначение

Количество, шт.

Примечание

Дозиметр-радиометр поисковый МКС-РМ1402М в составе:

ТУ РБ 14804920.017

99

1

Количество и тип блоков детектирования и принадлежностей, входящих в комплект поставки, указывается в карте заказа согласно приложению Г ТУ РБ 14804920.017-99

Постоянная часть

Блок обработки

ТИГР.412118.017

1

Блок детектирования гамма-излучения БД-01

ТИГР.328306.004

1

Допускается по требованию потребителя вместо блока БД-01 поставлять один из блоков БД-02 - БД-05 с соответствующими принадлежностями

Кабель №1

ТИГР. 685661.005

1

Поставляется со всеми блоками детектирования кроме БД-03

Руководство по эксплуатации

ТИГР.412118.020РЭ

1

Методика поверки

МРБ. МП 730 - 2020

1

Входит в состав Руководства по эксплуатации

Устройство зарядное

ТИГР.423146.001

Упаковка

ТИГР.412915.008

1

Упаковка (транспортная)

ТИГР 305646.007

1

Переменная часть

Блок детектирования гамма-излучения БД-02

ТИГР.328306.004-01

1

Блок детектирования гамма-излучения БД-03

ТИГР.433450.010

1

Блок детектирования гамма-излучения БД-03-01

ТИГР.433450.010-02

1

Продолжение Таблицы 4

Наименование, тип

Обозначение

Количество, шт.

Примечание

Блок детектирования нейтронного излучения БД-04

ТИГР.418258.021-01

1

Блок детектирования альфа-и бета-излучений БД-05

ТИГР.418258.023

1

Сигнализатор вибрационный

ТИГР.425549.001

1

Комплект принадлежностей

ТИГР.305654.004

в составе:

- Кронштейн №1

ТИГР.301413.072

1

Поставляется с БД-01 или БД-02

- Кронштейн №2

ТИГР.301413.076

1

Поставляется с БД-01 или БД-02

- Кронштейн №3

ТИГР.301413.104-01

1

Поставляется с БД-03 или

БД-03-1

- Кронштейн №4

ТИГР.301413.106

1

Поставляется с БД-03

- Кронштейн №5

ТИГР.301413.105

1

Поставляется с БД-04

- Кронштейн №6

ТИГР.301413.097

1

Поставляется с БД-05

- Удлинитель №1

ТИГР.301413.073

1

- Удлинитель №2

ТИГР.301413.074

2

- Ручка

ТИГР.301413.075

1

- Кабель №2

ТИГР.685661.005-01

1

Поставляется со всеми блоками детектирования кроме БД-03

- Кабель №3

ТИГР.685621.036

1

Поставляется с БД-02

- Зажим

ТИГР.745485.014

6

- Чехол измерительный

ТИГР.735231.016

5

Поставляется с БД-05

- Экран защитный

ТИГР.305177.013

1

Поставляется с БД-05

- Диск

ТИГР.305555.017

1

Поставляется с БД-02 по требованию заказчика

Поверка

осуществляется по документу МРБ.МП 730-2020 «Дозиметры-радиометры поисковые МКС-РМ1402М. Методика поверки», утвержденному БелГИМ 03 марта 2020 г.

Основные средства поверки:

  • - рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники альфа-излучения эталонные c радионуклидом 239Pu типа 5П9 с площадью рабочей поверхности 100 см2, плотность потока от 6 до 106 мин-1 • см-2, погрешность источников не более ±7 %;

  • - рабочий эталон 2-го разряда по ГОСТ 8.033-96 - источники бета-излучения эталонные c радионуклидом 90Sr+90Y типов 4С0 и 5С0 с площадью рабочей поверхности 40 и 100 см2, соответственно, плотность потока от 7401 до 106 мин-1 •см-2, погрешность источников не более ±7 %;

  • - рабочий эталон 2-го разряда по ГОСТ 8.031-82 - поверочные установки типа УКПН с комплектом плутоний-бериллиевых источников нейтронов, создающая коллимированное поле нейтронов и аттестованная по мощности эквивалентной дозы нейтронного излучения от 540-10 до 10-6 Зв/с, погрешность аттестации установки не более ±9 %;

  • -  рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма - излучения из радионуклида 137Cs, погрешность аттестации установки не более ±5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

Нормативные документы, устанавливающие требования к дозиметрам-радиометрам поисковым МКС-РМ1402М

Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».

ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 17225-85 Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний.

ГОСТ Р 8.804-2012 ГСИ. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений.

ТУ РБ 14804920.017-99 Дозиметр-радиометр поисковый МКС-РМ1402М. Технические условия.

Изготовитель

Общество с ограниченной ответственностью "Полимастер" (ООО "Полимастер") Юридический адрес: Республика Беларусь, 220040 г. Минск, ул. М. Богдановича, 112-3н, 53.

Адрес: Республика Беларусь, 220141 г. Минск, ул. Ф. Скорины. 51.

Телефон: +375 17 268 68 19, факс: +375 17 260 23 56.

Испытательный центр

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологи им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01; факс: (812) 713-01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.311541




Приложение № 1 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2290

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Теплосчетчики СКМ-2К

Назначение средства измерений

Теплосчетчики СКМ-2К (далее по тексту - счетчики) предназначены для измерения, регистрации и индикации тепловой энергии, которая отдается в системах теплоснабжения жидкостью, называемой теплоносителем, объема, массы, объемного расхода, температуры, разности температур теплоносителя. Каналы измерения давления отсутствуют, значения давления устанавливаются программно.

Описание средства измерений

По конструктивному решению счетчики являются составными (компактными), многофункциональными микропроцессорными устройствами со встроенным жидкокристаллическим цифробуквенным индикатором.

В состав счетчика входят:

  • - вычислитель теплосчетчика СКМ-2К, совмещенный с электронным блоком датчиков потока;

  • - ультразвуковой датчик потока, неразрывно связанный с вычислителем;

  • - комплект платиновых датчиков температуры Pt500 по СТБ ЕN 60751-2011, ГОСТ 6651-2009.

Принцип работы счетчика основан на измерении параметров теплоносителя в трубопроводах и последующем вычислении расхода, объема, массы и тепловой энергии путем обработки результатов измерений.

Для вычисления расхода производится измерение времени прохождения ультразвукового сигнала между ультразвуковыми датчиками по направлению потока теплоносителя и против него.

Обозначение, назначение и формулы расчета тепловой энергии и массы представлены в таблице 1.

Таблица 1

Назначение

Формула расчета тепловой энергии

Формула расчета массы

Обозначен ие исполнени я

Примечание

Для измерения количества потребленной тепловой энергии

Закрытая система теплоснабжения

Е1 = Mi-(hi - hi)

Mi= Vi- pi

Ui

Датчики для измерения q1, 01 установлены в подающем трубопроводе, датчик для измерения 02 - в обратном трубопроводе.

Ei = M2-(hi — hi)

М2= V2- Р2

U2

Датчик для измерения 91 установлен   в   подающем

трубопроводе, датчики для измерения q2, 02 - в обратном трубопроводе.

Открытая система теплоснабжения

Е1 = Mi-(hi - hs) -

M2-(h2 - hs)

Mi= Vi- pi

M2= V2- P2

А5

Датчики для измерения q1, 01 установлены в подающем трубопроводе, датчики для измерения q2, 02 - в обратном трубопроводе, температура в трубопроводе холодной воды 05 задана программно.

Система горячего водоснабжения без рециркуляции

Ei = Mi- (hi - hs)

Mi= Vi- pi

A3

Датчики для измерения q1, 01 установлены в подающем трубопроводе, датчик для измерения    05    -    в

трубопроводе холодной воды.

Счетчики осуществляют:

- вычисление, индикацию и регистрацию тепловой энергии [GJ];

- измерение, индикацию и регистрацию объема теплоносителя [m3], время работы [h], время работы без ошибок [h];

- измерение и индикацию расхода теплоносителя [m3/h], температуры воды в прямом потоке [°С], температуры воды в обратном потоке [°С];

-  вычисление и индикацию разности температур [°С], тепловой мощности [kW].

Внешний вид счетчика приведен на рисунке 1.

Схема нанесения знаков поверки и пломбировки для защиты от несанкционированного доступа к элементам счетчика приведена на рисунке 2.

Приказ Росстандарта №2290 от 30.12.2020, https://oei-analitika.ru

Рисунок 1 - Внешний вид теплосчетчика СКМ-2К

Оттиск клейма изготовителя

Приказ Росстандарта №2290 от 30.12.2020, https://oei-analitika.ru

Оттиск клейма поверителя

Приказ Росстандарта №2290 от 30.12.2020, https://oei-analitika.ru

Рисунок 2 - Схема нанесения оттисков клейм изготовителя и поверителя

Клеймо - наклейка

Приказ Росстандарта №2290 от 30.12.2020, https://oei-analitika.ru

Рисунок 3 - Схема нанесения знака поверки в виде клейма-наклейки

Программное обеспечение

Вычислитель теплосчетчика имеет встроенное программное обеспечение.

Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера. Основными функциями программного обеспечения являются: управление процессом измерений, обмен данными между элементами измерительной схемы, обработка результатов измерения, представление результатов измерений и вспомогательной информации, организация и управление интерфейсом пользователя. Доступ к программе микроконтроллера исключен конструкцией аппаратной части прибора. Внесение изменений в данные, содержащие результаты измерений, функционально невозможно. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «высокий». Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование программного обеспечения

СКМ-2К

Номер версии (идентификационный номер) ПО, не ниже

Ver 1.хх

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

56108

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

Метрологические и технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение характеристики

Рабочая среда

вода

Диапазон измерения температуры теплоносителя, °С

от 0 до 150

Диапазон измерения разности температур теплоносителя, °С

от 3 до 150

Давление измеряемой среды, МПа, не более

1,6

Пределы допускаемой абсолютной погрешности при преобразовании температуры вычислителем (без учета погрешности датчиков температуры), °С

± 0,3

Пределы допускаемой относительной погрешности при измерении разности температур датчиками температуры, %

± (0,5 + 3-A0mn/A0) 1}

Пределы допускаемой относительной погрешности при измерении тепловой энергии вычислителем, %

± (0,5 + A0min/A0)

Примечание

1) A0 - разность температур в подающем и обратном трубопроводах, °С;

A0min - минимально допустимая разность температур в подающем и обратном трубопроводах, °С.

Пределы допускаемой относительной погрешности при измерении тепловой энергии теплосчетчиком указаны в таблице 4.

аблица 4

Класс точности

по ГОСТ EN 1434-1-2018 (СТБ ГОСТ Р 51649-2004)

Диапазон измерения расхода

Пределы допускаемой относительной погрешности E, %

2 (В)

0,04qs < q < qs

± (3 + 4-A0min/A0)

qi < q < 0,04qs

± (3 + 4-A0min/A0 + 0,02qp/q)

Пределы допускаемой относительной погрешности при измерении объема теплосчетчиком указаны в таблице 5.

аблица 5

Класс точности по ГОСТ EN 1434-1-2018 (СТБ ГОСТ Р 51649-2004)

Диапазон измерения расхода

Пределы допускаемой относительной погрешности Ef, %

2(В)

0,04 qs < q < qs

± 2

qi < q < 0,04 qs

± (2 + 0,02qp/q), но не более 5

Диапазоны измерения расхода представлены в таблице 6.

Таблица 6

Размеры фланцевого соединения DN

Размеры резьбового соединения

Минимальный расход qi, м3

Постоянный (номинальный) расход qp, м3

Максимальный расход qs, м3

Весовой коэффициент импульса, Kv, л/имп

15

G% B

0,03

1,5

3,0

20

G1 B

0,05

2,5

5,0

25

G 1% В

0,07

3,5

7,0

32

G 1/ В

0,12

6,0

12,0

40

G2 B

0,20

10,0

20,0

50

0,30

15,0

30,0

65

0,50

25,0

50,0

от 0,001 до 10,000

80

1,80

90,0

180,0

100

2,80

140,0

280,0

150

6,30

315,0

630,0

200

11,00

550,0

1100,0

250

18,00

900,0

1800,01)

300

25,00

1250,0

2500,01)

Примечание

1) применение датчиков потока DN250 и DN300 в сфере законодательной метрологии допускается при условии, что их наибольший расход не превышает значение в 1100 м3/ч.

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Количество разрядов ЖКИ

1x8

Номинальные диаметры фланцевых соединений (DN) датчиков потока, мм

от 15 до 300

Резьбовые размеры концевых соединений датчиков потока

G% B, G1 B, G1% B, G 1/ В, G2 B

Номинальное напряжение питания встроенной батареи, В

3,6

Емкость встроенной батареи, А^ч, не менее

1,8

Срок службы батареи, лет, не менее

4

Класс оборудования по защите от поражения электрическим током по ГОСТ IEC 61010-1-2014

III

Класс исполнения в зависимости от условий применения по ГОСТ EN 1434-1-2018

А

Исполнение по устойчивости и прочности к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008

N2

Степень защиты, обеспечиваемая оболочками по ГОСТ 14254-2015

IP56 категория 2

Климатические условия при транспортировании:

  • - температура окружающего воздуха, °С

  • - относительная влажность окружающего воздуха, %

  • - атмосферное давление, кПа

от минус 25 до плюс 55 до 95 при температуре 35 °С от 84,0 до 106,7

Габаритные размеры вычислителя, мм, не более

110 х 90 х 40

Масса, кг (в зависимости от номинального диаметра датчика потока)

от 1 до 17

Средний срок службы, лет, не менее

12

Средняя наработка на отказ, ч, не менее

75000

Знак утверждения типа

наносится на лицевую панель вычислителя методом шелкографии, на титульный лист руководства по эксплуатации - типографским способом.

Комплектность средства измерений

Комплект поставки счетчика приведен в таблице 8. Таблица 8 - Комплект поставки счетчика

Наименование

Количество, шт.

Вычислитель

1

Комплект датчиков температуры

1

Датчик потока ультразвуковой

1

Паспорт "Теплосчетчик СКМ - 2К"

1

Руководство по эксплуатации "Теплосчетчик СКМ-2К"

1

Упаковка

1

Методика поверки

по требованию

Поверка

осуществляется по документу МРБ МП.2451-2014 «Теплосчетчики СКМ-2К. Методика поверки», утвержденному БелГИМ 02.10.2014 г. с извещением об изменении №2 от 03.03.2020 г.

Основные средства поверки:

-установка поверочная для поверки методом измерения расхода с диапазоном измерений от 0,03 до 500 м3/ч и пределом относительной погрешности ±0,33 %;

-частотомер ЧЗ-34, погрешность измерений частоты ±0,01%;

-мера электрического сопротивления многозначная МС3071, класс 0,001/1,4^ 10-6; -магазин сопротивлений Р4831, 3-й разряд по ГОСТ 23737.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на переднюю панель вычислителя, на винты крепления верхней крышки вычислителя, а также в свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к теплосчетчикам СКМ-2К

ТУ BY 101138220.012-2014 "Теплосчетчики СКМ-2К. Технические условия”.

Изготовитель

ООО «ВОГЕЗЭНЕРГО», Республика Беларусь

Адрес: г. Минск, ул.Орловская, 40А, пом. 41

Телефон: + 375-17-239-21-71

Web-сайт: https://vogez.by/

E-mail: vogez-gk@mail.ru

Испытательный центр

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон/факс: (495)437-55-77 / 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.




Приложение № 3 к сведениям о типах средств измерений, прилагаемым к приказу Федерального агентства по техническому регулированию и метрологии от «30» декабря 2020 г. № 2290

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Мониторы суточного автоматического измерения артериального давления «КАРДИАН МД»

Назначение средства измерений

Мониторы суточного автоматического измерения артериального давления «КАРДИАН МД» (далее по тексту - мониторы) предназначены для автоматических измерений неинвазивного систолического и диастолического артериального давления (далее по тексту -АД) и частоты пульса пациента через установленные интервалы времени, отображения результатов измерений на жидкокристаллическом индикаторе (далее - ЖКИ), запоминания этих результатов в твердотельной памяти монитора с последующим выводом их на любой IBM-совместимый компьютер для обработки и оценки врачом.

Описание средства измерений

Принцип действия монитора основан на осциллометрическом и аускультативном методах измерения артериального давления и частоты пульса.

Работой всех узлов монитора управляет микропроцессор, по сигналу которого встроенный компрессор начинает накачивать манжету. Величина давления в манжете постоянно измеряется датчиком давления, находящимся внутри прибора. При достижении давлением в манжете уровня, необходимого для полной остановки кровотока (в манжете отсутствуют пульсации давления), микропроцессор выключает компрессор и управляет пневмоклапаном, который начинает стравливать воздух из манжеты.

Появляющиеся в манжете пульсации давления регистрируются и преобразуются аналого-цифровым преобразователем в цифровую форму и передаются в микропроцессор.

Все результаты измерений сохраняются в памяти прибора с последующим выводом их на любой IBM- совместимый компьютер для дальнейшей обработки, с целью получения протокола суточного исследования АД пациента.

Монитор выполнен в пластмассовом корпусе из ударопрочного полипропилена. На лицевой поверхности корпуса расположен ЖКИ. Штуцер для подсоединения гибкого шланга к манжете расположен на верхней торцевой панели. На правой боковой поверхности расположен разъем для подключения к компьютеру. На обратной стороне корпуса находится отсек питания, в который устанавливаются два аккумулятора типа AA Ni-MH 2850 mAh.

Общий вид монитора суточного автоматического измерения артериального давления «КАРДИАН МД» представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа с указанием места для нанесения знака поверки и маркировки приведена на рисунке 2.

Приказ Росстандарта №2290 от 30.12.2020, https://oei-analitika.ru

Рисунок 1 - Общий вид монитора суточного автоматического измерения артериального

давления «КАРДИАН МД»

Приказ Росстандарта №2290 от 30.12.2020, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки и нанесения знака поверки в виде клейма-наклейки на монитор суточного автоматического измерения артериального давления «КАРДИАН МД»

Программное обеспечение

Программное обеспечение (далее по тексту - ПО), входящее в состав монитора, обеспечивает связь монитора с ПЭВМ и автоматический анализ на ПЭВМ данных.

Результаты обработки отображаются в виде графиков, таблиц, гистограмм и трендов в протоколе исследования, которое может быть распечатано на принтере

ПО разделено на две части:

  • - программа микроконтроллера монитора АД;

  • - медицинская программа «СМАД Кардиан-МД» для ПЭВМ.

Для ограничения доступа внутрь корпуса монитора давления производится его пломбирование.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения монитора давления

«Кардиан-МД»

Программа микроконтроллера монитора АД

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

КСАД.468351.005

Номер версии (идентификационный номер) ПО

1181

Цифровой идентификатор ПО

ec08dc593138d1c80e079a39edb4b424

Алгоритм вычисления контрольной суммы исполняемого кода

Total Commander (MD5)

Медицинская программа «СМАД Кардиан-МД»

Идентификационные данные (признаки)

Идентификационные данные

(признаки)

Идентификационное наименование ПО

КСАД.468351.005 (основной интерфейс и программа расчета основных характеристик АД)

Номер версии (идентификационный номер) ПО

17.01

Цифровой идентификатор ПО

fd5c3b00c5c79a5c9806b32cc44b4567

Другие идентификационные данные, если имеются

Total Commander (MD5)

Идентификационное наименование ПО

КСАД.468351.005 (микропрограмма регистраторов АД)

Номер версии (идентификационный номер) ПО

17.01

Цифровой идентификатор ПО

с9c8fd47702ce857b34ce3c5b80e5187

Продолжение таблицы 1

Алгоритм вычисления контрольной суммы исполняемого кода

Total Commander (MD5)

Идентификационные данные (признаки)

Идентификационные данные

(признаки

Идентификационное наименование ПО

КСАД.468351.005        (модуль

передачи микропрограммы в регистраторы АД)

Номер версии (идентификационный номер) ПО

2.0.0.1

Цифровой идентификатор ПО

3624f1afaac079c2804ccb1975752fe2

Алгоритм вычисления контрольной суммы исполняемого кода

Total Commander (MD5)

Для ограничения доступа внутрь корпуса монитора производится его пломбирование.

Обмен данными между ПЭВМ и монитором осуществляется через стандартные интерфейсы Bluetooth и USB-порт.

Искажение данных при передаче через вышеуказанные интерфейсы исключается параметрами протокола.

Программное обеспечение размещается в энергонезависимой памяти микроконтроллера монитора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключен конструкцией аппаратной части монитора.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики анализаторов представлены в таблицах 2-3.

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений давления в манжете, кПа (мм рт.ст.)

от 4,0 до 37,3 (от 30 до 280)

Пределы абсолютной погрешности измерений давления, кПа (мм рт.ст.)

± 0,4 (± 3)

Максимальное давление в манжете, кПа (мм рт.ст.)

от 37,3 до 40,0 (от 280 до 300)

Диапазон измерений частоты пульса, мин-1

от 40 до 200

Пределы допускаемой относительной погрешности измерений частоты пульса,%

± 3 уд/мин, либо 3 %, что больше

Таблица 3- Технические характеристики

Наименование характеристики

Значение

Время нагнетания воздуха в манжете, с, не более

30

Напряжение питания от источника постоянного тока, В

от 2,4 до 3,0

Время установления рабочего режима, с, не более

10

Время хранения записанной информации, ч, не менее

72

Количество измерений, не менее

240

Время измерения давления, мин, не более

4

Ток потребления, мА, не более:

- при нагнетании воздуха в манжету

1200

- при измерении АД

500

- между измерениями

50

Пределы допускаемой погрешности хода часов реального времени, с, не более

3 с за 15 мин

Габаритные размеры монитора, мм, не более

- длина

107

- ширина

77

- высота

27

Масса монитора, г, не более

147

Знак утверждения типа

наносится на нижнюю крышку монитора методом шелкографии и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность

Наименование

Обозначение

Кол-во, шт., экз.

Монитор АД

КСАД. 468351.005

1**

Манжета плечевая

КСАД. 468351.005-01*,

2**

Салфетка одноразовая под манжету

КСАД. 468351.005-02*,

КСАД. 468351.005-03*,

КСАД. 468351.005-04*,

КСАД. 468351.005-05*

30**

Комплект соединительных трубок

КСАД. 468351.005-3

2**

Кабель USB

USB кабель 2.0 AM/mini B 5pin*

1

Адаптер беспроводной связи

Hama Bluetooth v4.0 USB *

1

Машина вычислительная электронная персональная (ПЭВМ):

Intel i5-4460, H81M, 4Gb DDR3,

1

- системный блок с установленным

ПО;

500Gb SATA3, DVD-RW, 400W*

- клавиатура;

Logitech CRD KB K120BP*

1

- манипулятор «мышь».

Logitech B100*

1

Источник бесперебойного питания

POWEREX VI 650 LED*

1

Монитор жидкокристаллический

Philips 22" 223V5LSB*

1

Принтер лазерный

Canon LBP6030В*

1

Продолжение таблицы 2

Программное обеспечение на носителе информации

Лента сантиметровая

Аккумулятор

Устройство зарядное

Тестер для элементов питания и аккумуляторов

Ящик из гофрированного картона

Чехол многоразового использования

Чехол одноразового использования

Руководство по эксплуатации

Руководство пользователя

КСАД. 468351.005 ПО

Артикул 0334-5200*

Robiton Ni-MH 2850MHAA*

Robiton Smart S500/plus*

Robiton ВТ-1*

ГОСТ 9142-2014*

КСАД. 468351.005-5*

КСАД. 468351.005-6*

КСАД. 468351.005 РЭ

КСАД. 468351.005 РП

1

1** 4**

1**

1**

1**

1**

30**

1**

1**

Примечание - Допускается поставка монитора АД без ПЭВМ, без принтера и программного обеспечения (по согласованию с заказчиком).

* Допускается замена изготовителем на аналогичные изделия, которые по своим техническим характеристикам и параметрам не ухудшают функционирование монитора АД и имеют соответствующую документацию, подтверждающую качество этих изделий, удостоверение о государственной регистрации.

** Комплектуется в соответствии с заявкой заказчика.

Поверка осуществляется по документу Р 1323565.2.001-2018 «ГСИ. Рекомендации по метрологии. Измерители артериального давления неинвазивные. Методика поверки».

Основные средства поверки:

  • - эталонный прибор для поверки каналов измерений статического давления неинвазивных ИАД, диапазон воспроизведения и измерений значений давления воздуха от 20 до 300 мм рт.ст., абсолютная погрешность ±0,8 мм рт.ст.;

  • - эталонный прибор для поверки канала измерений частоты пульса, диапазон воспроизводимых значений частоты пульса от 30 до 200 мин-1, относительная погрешность воспроизведения частоты пульса ±1,5 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус монитора и (или) в п.13 Руководства по эксплуатации КСАД.468351.005 РЭ.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к мониторам суточного автоматического измерения артериального давления «КАРДИАН МД»

ТУ BY 100370976.005 - 2010 Монитор суточного автоматического измерения

артериального давления «КАРДИАН МД» с учетом извещения об изменении № 3

Изготовитель

Инженерно-промышленное частное унитарное предприятие «КАРДИАН» (УП «КАРДИАН»)

Адрес: Республика Беларусь, г. Минск, ул. П. Глебки, 2-20 Тел./факс:(+37517) 374-40-25; (+37517) 374-41-06

E-mail: info@cardian.by

Испытательный центр

Экспертиза проведена Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).

Адрес: 119361, г. Москва, ул. Озерная, 46.

Тел./факс: +7 (495) 437-56-33; +7 (495) 437-31-47

Е-mail: vniiofi@vniiofi.ru; www.vniiofi.ru

Web-сайт: www.vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
