№1169 от 12.05.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 323589
ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Приказы по основной деятельности по агентству Вн. Приказ № 1169 от 12.05.2022
ПРИЛОЖЕНИЕ
к приказу Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1169
Сведения
об утвержденном типе средства измерений, подлежащие изменению в части сведений о местах осуществления деятельности изготовителей
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистра ционный номер в ФИФ |
Изготовитель |
Место осуществления деятельности Изготовителя |
Заявитель | |
|
Прежний адрес |
Новый адрес | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
1. |
Манометры |
WPG |
67256-17 |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15 Rosemount Inc., США Адрес: 6021 Innovation Blvd, Shakopee, MN 55379, USA Emerson Process Management GmbH&Co.OHG, Германия Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany Emerson Asia Pacific Pte Ltd, Сингапур Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15 Rosemount Inc., США Адрес: 6021 Innovation Blvd, Shakopee, MN 55379, USA Emerson Process Management GmbH&Co.OHG, Германия Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany Emerson Asia Pacific Pte Ltd, Сингапур Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore |
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15 Rosemount Inc., США Адрес: 6021 Innovation Blvd, Shakopee, MN 55379, USA Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600 Emerson Process Management GmbH&Co.OHG, Германия Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany Emerson Asia Pacific Pte Ltd, Сингапур Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore |
АО «ПГ «Метран», г. Челябинск |
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» мая 2022 г. № 1169
Лист № 1 Регистрационный № 69476-17 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры 3051SFA
Назначение средства измеренийРасходомеры 3051SFA предназначены для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.
Описание средства измеренийПринцип действия расходомеров 3051SFA основан на методе переменного перепада давления.
Расходомеры 3051SFA обеспечивают измерение создаваемого на осредняющей напорной трубке перепада давления. Расходомеры 3051SFA, при наличии соответствующих каналов и опций, могут вычислять скомпенсированный по давлению и/или температуре расход (с учетом измерения температуры и давления), а также вычислять расход и количество при заданных значениях давления и температуры измеряемой среды (некомпенсированный по давлению и температуре расход). Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных расходомера или вводятся в память расходомера вручную.
В состав расходомеров 3051SFA входят: осредняющая напорная трубка Annubar 485, преобразователь многопараметрический 3051SMV (регистрационный номер в Федеральном инфомационном фонде по обеспечению единства измерений (далее -регистрационный №) 66515-17, 46317-15) или преобразователь разности давлений 3051S (регистрационный № 66525-17, 24116-13). В состав расходомера может входить термопреобразователь сопротивления платиновый типа Ptl00 класса A или В по ГОСТ 66512009.
Осредняющие напорные трубки Annubar 485 устанавливаются перпендикулярно направлению потока. Осредняющие напорные трубки Annubar 485 имеют в поперечном сечении Т-образную форму. Плоская фронтальная часть осредняющей напорной трубки Annubar 485 направлена навстречу потоку и имеет продольные щелевые прорези. На тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 расположены два ряда круглых отверстий. Данные отверстия и продольные щелевые прорези соединены со своей осредняющей камерой. Щелевые прорези и соответствующая осредняющая камера воспринимают среднее повышенное давление скоростного напора. Отверстия, на тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 и соответствующая осредняющая камера воспринимают среднее пониженное давление. Разность этих давлений является перепадом давления, пропорциональным расходу.
Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4 - 20 мА либо цифровой сигнал с протоколами HART, Foundation Fieldbus или Wireless HART. Расходомеры 3051SFA могут быть оснащены встроенным индикатором
Лист № 2 Всего листов 6 жидкокристаллическим, на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.
Расходомеры 3051SFA имеют исполнения Classic, Classic MV, Ultra и Ultra for Flow, различающиеся пределами погрешности измерений, динамическим диапазоном расхода.
Расходомеры 3051SFA имеют следующие варианты монтажа: Pak-Lok, Flanged (фланцевый), Flange-Lok, Flo-tap.
Расходомеры 3051SFA изготавливаются с применением различных материалов, соприкасающихся с измеряемой средой, в том числе со средами, содержащими сероводород.
Преобразователи многопараметрические 3051SMV и преобразователи разности давлений 3051S с осредняющими напорными трубками Annubar имеют прямой (интегральный) монтаж или разнесенный монтаж (монтируются отдельно). Термопреобразователь сопротивления платиновый типа Ptl00 может иметь встроенное (внутри осредняющей напорной трубки Annubar 485) или выносное исполнение.
Преобразователи многопараметрические 3051SMV и преобразователи разности давлений 3051S проводят измерения в диапазонах разности давлений 1, 2 и 3, в соответствии с описаниями типа на данные средства измерений.
Пломбирование расходомеров 3051SFA не предусмотрено.

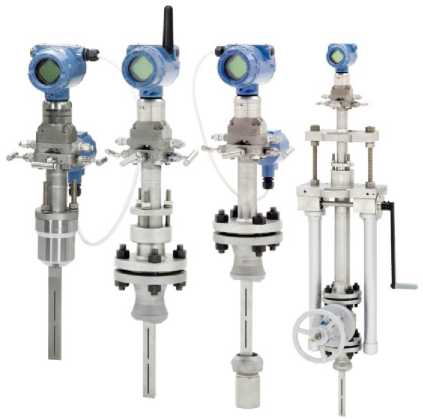

Общий вид расходомеров 3051SFA представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров 3051SFA
Заводской серийный номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода.
Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечениерасходомеров 3051SFA встроенное.
Функции программного обеспечения: вычисление массового расхода и объемного расходов, массы и объема, количества тепловой энергии, передача и отображение полученной информации. Уровень защиты программного обеспечения расходомеров 3051SFA «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров 3051SFA приведены в таблице 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров
3051SFA при использовании преобразователей разности давлений 3051S
|
Идентификационные данные (признаки) |
Значение | ||||
|
ПО HART |
ПО Advanced Diagnostic II |
ПО Foundation Fieldbus |
ПО Wireless HART | ||
|
Идентификационное наименование ПО |
sm.dev.7.3. a90 |
hdpt_rel. a90 |
03151 3613- 0003.a90 |
3051S_Field bus_2.002_0 01 002.s2 |
3051sw.a90 |
|
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 12 |
не ниже 20 |
не ниже 2.1.2 |
не ниже 3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
- |
Таблица 2 - Идентификационные данные программного обеспечения расходомеров 3051SFA при использовании преобразователей многопараметрических 3051SMV
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО HART |
ПО Wireless HART |
ПО Foundation Fieldbus | |
|
Идентификационное наименование ПО |
3051smv hart- prod-rev3.a90 |
3051swPDP WPD P REL 2 2.a90 |
03151-3519- 2001.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.00.002 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
от DN 50 до DN 2400 |
|
Диапазон измерений* - объемного расхода жидкости, м3/ч |
от 3,0 до 48 700 |
|
- объемного расхода газа, м3/ч |
от 8,0 до 417 500 |
|
- объемного расхода пара, м3/ч |
от 24,5 до 900 000 |
|
Динамический диапазон измерений расхода: - расходомеров с исполнениями Ultra, Classic, Classic MV |
8:1 |
|
- расходомеров с исполнением Ultra for Flow |
14:1 |
|
Пределы допускаемой основной относительной погрешности при измерении объемного и массового расхода, массы и объема** (для диапазонов измерений преобразователей 2 или 3), % - расходомеров с исполнением Classic |
±1,25 |
|
- расходомеров с исполнением Ultra |
±0,95 |
|
- расходомеров с исполнением Ultra for Flow |
±0,80 |
|
- расходомеров с исполнением Classic MV |
±1,15 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности при измерении объемного и массового расхода, массы и объема** (для диапазона измерений преобразователей 1), % - расходомеров с исполнением Classic |
±2,15 |
|
- расходомеров с исполнением Ultra |
±1,85 |
|
- расходомеров с исполнением Ultra for Flow |
±1,70 |
|
- расходомеров с исполнением Classic MV |
±2,05 |
|
* диапазон измерений массового расхода измеряемой среды определяется в зависимости | |
|
от диапазона измерений объемного расхода и плотности измеряемой среды; | |
|
** приведены значения погрешностей, обусловленные основной погрешностью | |
|
измерений разности давлений и погрешностью определения коэффициента расхода. | |
|
Дополнительные погрешности расходомера определяются по МИ 2667-2011. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость, газ, пар |
|
Температура измеряемой среды, °С, не более
|
+260; +398* +204; +343* +454 +677 |
|
Давление измеряемой среды, МПа, не более |
42 |
|
Параметры выходных сигналов:
|
от 4 до 20 HART, Foundation Fieldbus; Wireless HART |
|
Напряжение питания постоянного тока, В |
от 9 до 42,4 |
|
Потребляемая мощность, Вт, не более |
1,1 |
|
Условия эксплуатации:
|
(от -40* до +85) (от -60* до +85)** от 84 до 106,7 100 |
|
Габаритные размеры, мм, не более
|
320 520 4000 |
|
Масса, кг |
от 5 до 200 |
|
Средний срок службы, лет, не менее |
30 |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X, Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, Ex tb IIIC T105°CT5oo 95°С Db X, Ex ta IIIC T105°CT5oo 95°С Da X |
|
* при условии исключения замерзания измеряемой среды в приемной полости/фланцах преобразователя. ** специальное исполнение с применением преобразователя разности давлений 3051S. | |
наносится типографским способом на титульный лист паспорта и на корпус расходомеров 3051SFA способом, принятым у изготовителя.
Комплектность средства измеренийТаблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер |
3051SFA |
1 шт. |
|
Руководство по эксплуатации |
00809-0107-4809 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Методика измерений |
МИ 2667-2011 |
1 экз. |
|
Краткое руководство по установке* |
00825-0107-4809 00825-0207-4809 00825-0307-4809 00825-0407-4809 00825-0507-4809 |
1 экз. |
|
Паспорт |
11.5334.000.00ПС |
1 экз. |
|
Методика поверки преобразователей давлений измерительных 3051S или преобразователей многопараметрических 3051SMV** |
- |
1 экз. |
|
* комплектуется в соответствии с вариантом монтажа расходомера 3051SFA ** комплектуется соответствующая методика поверки в соответствии с типом используемого преобразователя | ||
приведены в МИ 2667-2011 «Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок «Annubar Diamond II+», «Annubar 285», «Annubar 485», «Annubar 585».
Нормативные и технические документы, устанавливающие требования к расходомерам 3051SFAПриказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа
ТУ 4212-080-51453097-2016 Расходомеры 3051SFA. Технические условия
Техническая документация фирмы «Rosemount Inc», США
ИзготовителиАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Телефон: (351) 242-4444
Web-сайт: www.Metran.ru
E-mail: info.metran@emerson.com
Rosemount Inc., США
Адрес: 6021 Innovation Blvd, Shakopee, MN 55379, USA
Телефон: +1 800 999 9307, +1 952 906 8888, факс: +1 800 952 949 7001
E-mail: RMT-NA.RCCRFQ@Emerson.com, RFQ.RMD-RCC@Emerson.com
Web-сайт: www.emerson.com
Производственная площадка:
Beijing Rosemount Far East Instrument Co. Ltd., Китай
Адрес: Building № 1, South of Shengfang Road, Qian Gao Mi Dian, Economic Development Zone, Da Xing District, Beijing, 102600
Emerson Process Management GmbH&Co.OHG, Германия
Адрес: Argelsrieder Feld 3, D-82234 Wessling, Germany
Телефон: +49 8153 939 0
E-mail: RFQ.RMD-RCC@Emerson.com
Web-сайт: www.emerson.de
Emerson Asia Pacific Pte Ltd, Сингапур
Адрес: 1, Pandan Crescent, Singapore, 128461, Republic of Singapore
Телефон: +(65) 6777-8211, факс: +(65) 6770-8021, +(65) 6777-0947
E-mail: Enquiries@AP.Emerson.com
Web-сайт: www.emerson.com
Испытательный центрВсероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.310592
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
12 мая 2022 г.
№ 1169
Москва
О внесении изменений в сведения об утвержденном типе средства измерений
В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средства измерений в части сведений о месте осуществления деятельности изготовителя утвержденного типа средства измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.
-
3. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. No 2006^
за собой.
-
4. Контроль за испол!
Федеральное агентство по техническому регулированию и
метрологии.
Заместитель Руководителя
Сертификат: 029D109BOOOBAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович Действителен: с 27.12.2021 до 27.12.2022
Е.Р.Лазаренко
