О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»     ^{декабря}   2025 г. № ²⁶⁵⁷

Сведения

об утвержденном типе средства измерений, подлежащие изменению

в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

Лист № 1 Регистрационный № 92772-24                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы пыли автоматические Борей-РМ (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений концентраций общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0.

К настоящему типу относятся анализаторы модификаций LS1, LS3, LSIm.

Принцип действия - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света. Луч от источника света просвечивает измерительный объем, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность светового импульса пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится расчет массовой концентрации общей пыли (TSP) и по фракциям РМ10, РМ2.5, РМ1.0 с учетом известной плотности пыли.

Конструктивно анализаторы выполнены в виде моноблока, в корпусе которого расположены датчик пыли, пробоотборный насос с контрольным расходомером для прокачки воздушной пробы и компьютерный блок, также дополнительно датчики температуры и влажности анализируемого воздуха. Для отбора пробы вне помещения на пробоотборный вход анализаторов устанавливается сборный пробоотборник с устройством подогрева для осушения воздушной пробы - Борей-ПП. Основными элементами пробоотборного устройства Борей-ПП являются: пробоотборный зонд (в сборе) для отбора пробы атмосферного воздуха вне помещения с встроенным устройством нагрева и осушения воздушной пробы для обеспечения точности измерения, и блок пробоотбора, предназначенный для управления устройством нагрева дифференциальной обогреваемой трубки зонда, стабилизации температуры пробы на выходе из пробоотборного зонда в заданном интервале и создания атмосферы с сухим разреженным воздухом на внешней поверхности нафионовой трубки зонда. Проба подается в измерительный объем анализатора при стандартной температуре, заданной по умолчанию. На корпусе анализаторов предусмотрены пробоотборные штуцера для пропускания воздушной пробы, разъемы USB для подключения клавиатуры и компьютерной мыши, разъем HDMI для подключения монитора.

Датчик пыли состоит из измерительного объема, источника света (лазер), фотоприемника, оптической системы, формирующей лазерный луч, и оптической системы, фокусирующей рассеянный частицами свет на фотоприемник.

Результаты измерений отображаются одновременно в измерительных каналах TSP, РМ10, РМ2.5, РМ1.0. Данные с анализатора могут передаваться на внешние устройства через интерфейсы связи RS-232, RS-485 и RJ-45. Через интерфейсы RS-232, RS-485 данные передаются по протоколу Modbus RTU, через RJ-45 - по протоколу Modbus TCP.

Питание анализаторов осуществляется от сети переменного тока.

Анализаторы применяются для непрерывного мониторинга атмосферного воздуха и могут быть установлены в системы соответствующих постов контроля, в том числе в составе автоматизированных (стационарных, передвижных, малогабаритных) систем наблюдения.

Модификации отличаются объемным расходом отбираемой воздушной пробы и наличием встроенного дисплея. Модификации LS1 и LS3 выпускаются со встроенным дисплеем, модификация LSIm может быть с дисплеем или без него. В случае отсутствия встроенного дисплея, данные отображаются на подключенном мониторе.

Общий вид анализаторов представлен на рисунках 1 и 2.

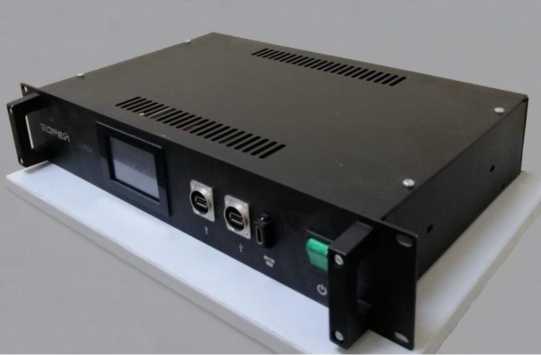

а) вид лицевой панели

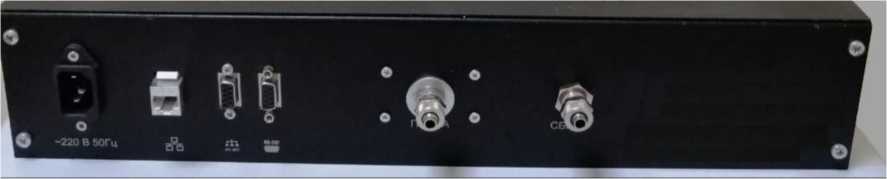

б) вид задней панели

Рисунок 1 - Общий вид анализаторов модификаций LS1 и LS3

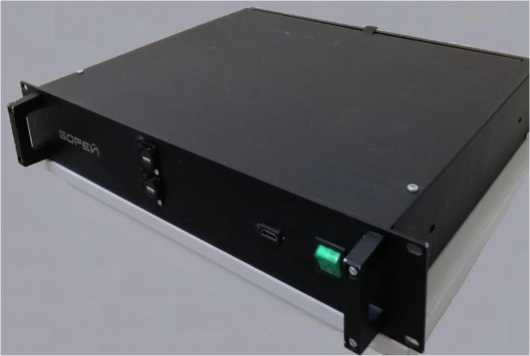

а) вид лицевой панели

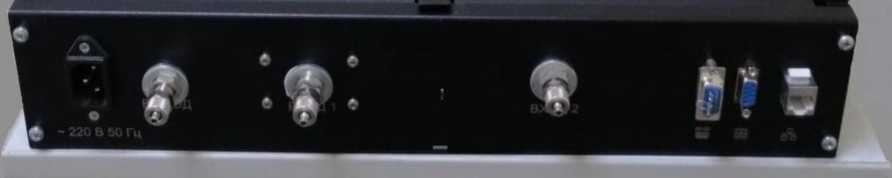

б) вид задней панели

Рисунок 2 - Общий вид анализатора модификации LSIm (без дисплея)

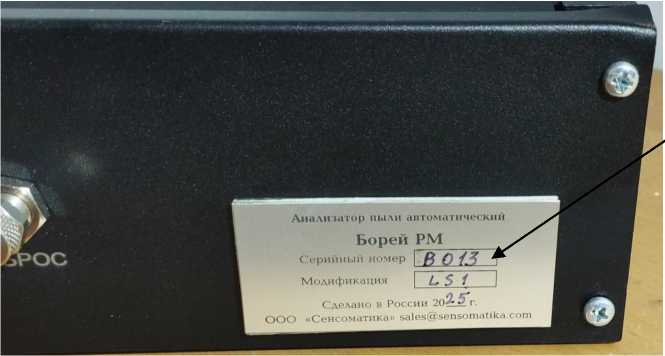

Идентификационные данные анализаторов (наименование, тип, модификация, серийный номер и год изготовления) включены в маркировку, наносимую методом термопечати на пластиковый шильд, который крепится клеевым способом на заднюю панель анализатора. Серийный номер указывается в четырехзначном буквенно-цифровом формате. Маркировка показана на рисунке 3.

Место нанесения серийного номера

Рисунок 3 - Маркировка анализаторов

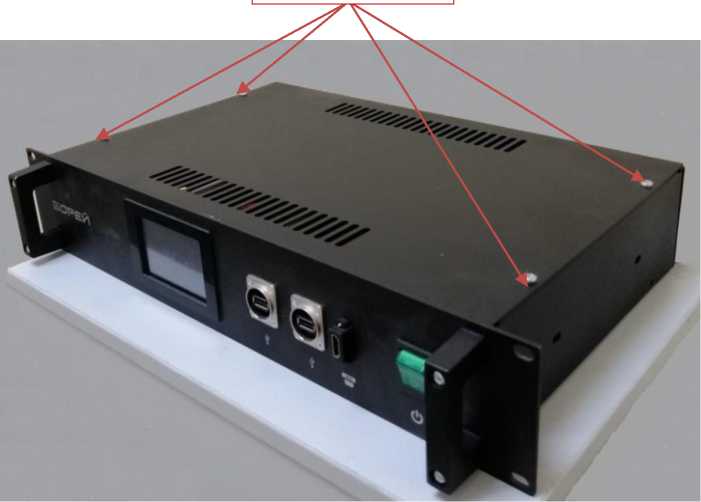

В анализаторах предусмотрена пломбировка для ограничения доступа к местам настройки (регулировки) в виде специальных наклеек. Места установки пломб показаны на рисунке 4.

Места пломбировки

Рисунок 4 - Схема пломбировки анализаторов от несанкционированного доступа

Нанесение знака поверки непосредственно на анализаторы не предусмотрено.

Анализаторы имеют встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение, отображение и передача результатов измерений на внешние устройства, а также управление работой анализатора. Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульные листы руководства по эксплуатации и паспорта анализатора методом компьютерной графики.

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 4 - Комплектность анализатора

приведены в разделе 2 «Устройство и работа» документа СНМК.413316.001 РЭ «Анализатор пыли автоматический Борей-РМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений Постановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п.п. 3.1.2, 4.45)

Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»

СНМК.413316.001ТУ «Анализатор пыли автоматический Борей-РМ. Технические условия»

Общество с ограниченной ответственностью «Сенсоматика» (ООО «Сенсоматика»)

ИНН 7708334780

Адрес юридического лица: 107140, г. Москва, ул. Краснопрудная, д. 12/1, стр. 1, эт. 3, пом. 15, ком. 4Б

Общество с ограниченной ответственностью «Сенсоматика» (ООО «Сенсоматика»)

ИНН 7708334780

Адрес юридического лица: 107140, г. Москва, ул. Краснопрудная, д. 12/1, стр. 1, эт. 3, пом. 15, ком. 4Б

Адрес места осуществления деятельности: 107140, г. Москва, ул. Краснопрудная, д. 12/1, стр. 1, эт. 3, пом 15, ком. 4Б

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»

(ФГУП «ВНИИФТРИ»)

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Уникальный номер записи в реестре аккредитованных лиц 30002-13
