№2049 от 25.09.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 48923
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 53677 "Термопреобразователи
с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S"
Приказы по основной деятельности по агентству Вн. Приказ № 2049 от 25.09.2018
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «25» сентября 2018 г. №2019
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S
Назначение средства измеренийТермопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S предназначены для измерений температуры жидких и газообразных сред и преобразования результатов измерений в унифицированный выходной сигнал постоянного тока 4-20 мА.
Описание средства измеренийПринцип действия основан на свойстве металлов изменять электрическое сопротивление под воздействием температуры.
Термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S состоят из термопреобразователя сопротивления (ТС) и измерительного преобразователя (ИП), вмонтированного в головку термопреобразователя. Значение измеряемой температуры преобразуется ТС в сигнал электрического сопротивления и поступает на вход ИП, который преобразует его в унифицированный сигнал постоянного тока 4-20 мА. В качестве ИП используется программируемый микроконтроллер.
Термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S
(рисунок 1) применяются для измерений температуры газообразных сред.
Термопреобразователи с унифицированным выходным сигналом ТСМУ-16-S
(рисунок 2) применяются для измерений температуры жидких и газообразных сред (не агрессивных для материала оболочки ТС) и имеют различные исполнения в зависимости от длины погружаемой части ТС и наличия защитной гильзы.

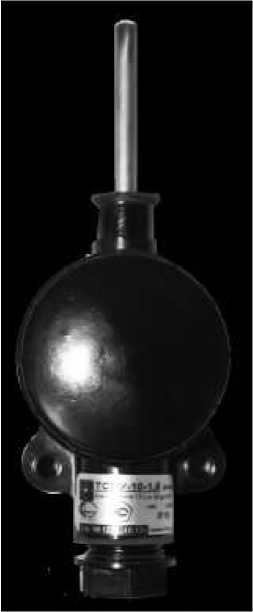

Рисунок 1 - общий вид ТСМУ-10-S

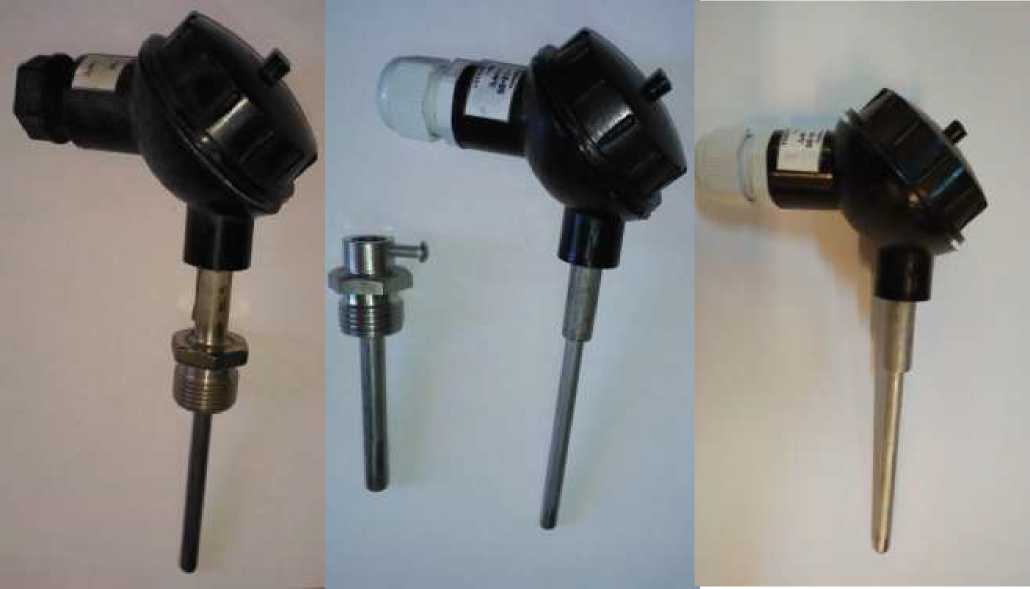

Рисунок 2.1 - Исполнение 1 Рисунок 2.2 - Исполнение 2 Рисунок 2.3 - Исполнение 3
Рисунок 2 - общий вид ТСМУ-16-S
Рисунок 3 - Схема обозначения различных исполнений термопреобразователей с унифицированным выходным сигналом ТСМУ-10-S
TCMy-16-S-120-]
Длина погружаемой части, мм
Резьба: М - метрическая. Д - трубная
-14L5
Класс точности: 0.5; 1.5
Исполнение: 1 - без гильзы.
-
2 - с гильзой,
-
3 - под гильзу
Рисунок 4 - Схема обозначения различных исполнений термопреобразователей с унифицированным выходным сигналом ТСМУ-16-S
Программное обеспечениеИдентификационные данные программного обеспечения (ПО) термопреобразователей с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S приведены в таблице 1.
Инсталляция ПО осуществляется на предприятии изготовителе с помощью специального оборудования и служебного программного обеспечения. ПО устанавливается в микроконтроллер и служит для обработки сигнала электрического сопротивления, и преобразования его величины в унифицированный сигнал 4 - 20 мА.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PCPT Lh |
|
Номер версии (идентификационный номер) ПО |
не ниже V12.03 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «низкий» в соответствии с
Р 50.2.077-2014.
Метрологические и технические характеристикиМетрологические и технические характеристики термопреобразователей с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S, возможные модификации и исполнения приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измеряемой температуры, °С |
от -50 до +150 | |
|
Зависимость выходного сигнала от температуры |
линейная | |
|
Диапазон изменения выходного сигнала, мА |
от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности, % |
±0,5 |
±1,5 |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в пределах рабочего диапазона температуры на каждые 10 °С, %, не более |
±0,25 |
±0,75 |
|
Пределы допускаемой дополнительной погрешности, вызванной воздействием повышенной относительной влажности (в диапазоне свыше 80 до 95 %), %, не более |
±0,25 |
±0,75 |
|
Рабочие условия эксплуатации:
|
от -40 до +50 от 30 до 80 от 84 до 106,7 | |
|
Наименование характеристики |
Значение |
|
Глубина погружаемой части |
не менее 2/3 монтажной длины (таблица 2) |
|
Время термической реакции Т0,6з, С, не более:
|
15 35 |
|
Параметры электропитания:
|
24±2 0,8 |
|
Сопротивление нагрузки, Ом |
от 200 до 800 |
|
Электрическое сопротивление изоляции измерительной цепи относительно корпуса, МОм, не менее |
20 |
|
Группа исполнения по ГОСТ Р 52931:
|
С4 N2 |
|
Степень защиты от воды, твердых тел по ГОСТ 14254 |
IP65 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
5 |
Таблица 3 - Основные технические характеристики
|
Модификации и условное обозначение |
Монтажная длина, мм |
Масса, кг, не более |
|
TCMy-10-S-0,5, ТСМУ-10-8-1,5 |
48 |
0,35 |
|
ТСМУ-16-8-60-М-1-0,5, ТСМУ-16^-60-Д-1-0,5 ТСМУ- 16-S-60-M-1-1,5, ТСМУ- 16-8-60-Д-1-1,5 |
60 |
0,35 |
|
ТСМУ-16-8-80-М-1-0,5, ТСМУ-16-8-80-Д-1-0,5 ТСМУ-16-8-80-М-1-1,5, ТСМУ-16-8-80-Д-1-1,5 |
80 |
0,35 |
|
ТСМУ- 16-8-100-М-1-0,5, ТСМУ- 16-S-100-Д-1 -0,5 ТСМУ-16-8-100-М-1-1,5, ТСМУ-16-8-100-Д-1-1,5 |
100 |
0,35 |
|
ТСМУ- 16-8-120-М-1-0,5, ТСМУ- 16-S-120-Д-1 -0,5 ТСМУ-16-8-120-М-1-1,5, ТСМУ-16-8-120-Д-1-1,5 |
120 |
0,36 |
|
ТСМУ- 16-8-160-М-1-0,5, ТСМУ- 16-S-160-Д-1 -0,5 ТСМУ-16-8-160-М-1-1,5, ТСMУ-16-8-160-Д-1-1,5 |
160 |
0,37 |
|
ТСМУ- 16^-200^-1-0,5, ТСМУ- 16^-200-Д-1 -0,5 ТСМУ- 16^-200-М-1-1,5, ТСМУ- 16^-200-Д-1-1,5 |
200 |
0,38 |
|
ТСMУ-16-8-250-M-1-0,5, ТСMУ-16-8-250-Д-1-0,5 ТСMУ-16-8-250-M-1-1,5, ТСMУ-16-8-250-Д-1-1,5 |
250 |
0,40 |
|
ТСМУ- 16^-60^2-0,5, ТСМУ- 16-S-60-ft-2-0,5 ТСМУ- 16^-60-М-2-1,5, ТСМУ- 16^-60-Д-2-1,5 |
60 |
0,36 |
|
ТСMУ-16-8-80-M-2-0,5, ТСMУ-16-8-80-Д-2-0,5 ТСМУ- 16^-80-М-2-1,5, ТСМУ- 16^-80-Д-2-1,5 |
80 |
0,37 |
|
ТСМУ- 16^-100^-2-0,5, ТСМУ- 16-S-100-Д-2-0,5 ТСМУ- 16^-100-М-2-1,5, ТСМУ- 16-S-100-Д-2-1,5 |
100 |
0,37 |
|
ТСМУ- 16^-120^-2-0,5, ТСМУ- 16-S-120-Д-2-0,5 ТСМУ- 16^-120^-2-1,5, ТСМУ- 16-S-120-Д-2-1,5 |
120 |
0,38 |
|
ТСМУ- 16^-160^-2-0,5, ТСМУ- 16-S-160-Д-2-0,5 ТСМУ- 16^-160-М-2-1,5, ТСМУ- 16^-160-Д-2-1,5 |
160 |
0,39 |
|
ТСМУ- 16^-200^-2-0,5, ТСМУ- 16-S-200^-2-0,5 ТСМУ- 16^-200-М-2-1,5, ТСМУ- 16^-200-Д-2-1,5 |
200 |
0,4 |
|
ТСMУ-16-8-250-M-2-0,5, ТСMУ-16-8-250-Д-2-0,5 ТСМУ- 16^-250-М-2-1,5, ТСМУ- 16^-250-Д-2-1,5 |
250 |
0,42 |
|
Модификации и условное обозначение |
Монтажная длина, мм |
Масса, кг, не более |
|
TCMy-16-S-60-M-3-0,5, ТСМУ-16^-60-Д-3-0,5 ТСМУ- 16-S-60-M-3 -1,5, ТСМУ- 16-8-60-Д-3 -1,5 |
87 |
0,34 |
|
TCMy-16-S-80-M-3-0,5, ТСМУ-16^-80-Д-3-0,5 ТСМУ-16^-80-М-3-1,5, ТСМУ-16^-80-Д-3-1,5 |
109 |
0,35 |
|
ТСМУ-16^-100-М-3-0,5, ТСМУ-16^-100-Д-3-0,5 ТСМУ- 16^-100-М-3 -1,5, ТСМУ- 16-S-100-Д-3 -1,5 |
129 |
0,35 |
|
ТСМУ-16^-120-М-3-0,5, ТСМУ-16^-120-Д-3-0,5 ТСМУ- 16^-120-М-3 -1,5, ТСМУ- 16-S-120-Д-3 -1,5 |
149 |
0,36 |
|
ТСМУ-16^-160-М-3-0,5, ТСМУ-16^-160-Д-3-0,5 ТСМУ- 16^-160-М-3 -1,5, ТСМУ- 16-S-160-Д-3 -1,5 |
160 |
0,37 |
|
ТСМУ- 16^-200-М-3 -0,5, ТСМУ- 16^-200-Д-3-0,5 ТСМУ- 16^-200-М-3 -1,5, ТСМУ- 16^-200-Д-3 -1,5 |
200 |
0,38 |
|
ТСМУ-16^-250-М-3-0,5, ТСМУ-16^-250-Д-3-0,5 ТСМУ- 16^-250-М-3 -1,5, ТСМУ- 16^-250-Д-3 -1,5 |
250 |
0,40 |
наносится типографским способом на титульный лист паспорта и на табличку на корпусе термопреобразователей с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Термопреобразователь с унифицированным выходным сигналом |
ТСМУ-10-S, ТСМУ-16-S |
1 шт. |
В соответствии с заказом |
|
Паспорт |
ПС 4227-003-11361385-2013 |
1 экз. |
- |
|
Методика поверки |
МП РТ 1981-2013 |
1 экз. |
на партию |
осуществляется по документу МП РТ 1981-2013 «Термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 ноября 2013 г.
Основные средства поверки:
-
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
-
- эталонные термометры сопротивления в диапазоне от минус 50 до плюс 150 °С, 3 разряд по ГОСТ 8.558-2009;
-
- измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный номер в Федеральном информационном фонде 19736-11);
-
- катушка электрического сопротивления Р331, 100 Ом, КТ 0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
-
- мультиметр В7-63 (регистрационный номер в Федеральном информационном фонде 17763-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к термопреобразователям с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-SГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 30232-94 «Термопреобразователи с унифицированным выходным сигналом. Общие технические требования»
ТУ 4227-003-11361385-2013 «Термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S. Технические условия»
ИзготовительОбщество с ограниченной ответственностью «Электротехническая компания - Приборы
Автоматики» (ООО «ЭТК-Прибор»)
ИНН 7707782250
Адрес юридический: 121205, г. Москва, территория Сколково инновационного центра,
Большой бульвар, дом 42 строение 1, эт 0 пом № 149 рм № 6
Адрес почтовый: 127055, г. Москва, ул. Сущевская д. 21, стр. 4
Телефон: +7 (495) 721-76-47.
E-mail: eltecom@eltecom.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, 31
Teлефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
25 сентября 2018 г.
2049
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 53677 «Термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «ЭТК-Прибор» от 04 июля 2018 г. № 087/18 и № 088/18 приказываю:
-
1. Внести изменения в описание типа на термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 56106-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 53677«Термопреобразователи с унифицированным выходным сигналом ТСМУ-10-S, ТСМУ-16-S» на последующие 5 лет.
-
3. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его
юридическому лицу или индивидуальному предпринимателю.
4. Контроль за исполнением приказа оставляю за
собой.
Заместитель Руководителя
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
С.С. Голубев
Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 20.11.2017 до 20.11.2018
к_____—______
