МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

26 июля 2024 г.

1741

Москва

О внесении изменений в сведения об утвержденном типе средства измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

  • 1. Внести изменения в сведения об утвержденном типе средства измерений в части конструктивных изменений, влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

  • 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

  • 3. Распространить действие методики поверки средства измерений, установленной   согласно приложению к настоящему   приказу,

на средства измерений, находящиеся в эксплуатации.

  • 4. ФГБУ «ВНИИМС» внести сведения об утвержденном типе средства измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и  сведений,  утвержденным приказом Министерства промышленности

и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  • 5. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федерального агентства по техническому регулированию и метрологи и Е.Ро.Лазаре«когр документа, подписанного ЭП,    |

хранится в системе электронного документооборота

Федерального агентства по техническому регулированию и

метрологии.

Заместитель руководителя

А.М.Кузьмин

Сертификат: 00E9C42A3360155561666DB4E2ED5F7B52

Кому выдан: Кузьмин Александр Михайлович

Действителен: с 18.12.2023 до 12.03.2025

\_______________




ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от « _^_ »              2024 г. № ___

Сведения об утвержденном типе средства измерений, подлежащие изменению в части конструктивных изменений, влияющих на метрологические характеристики средства измерений

№ п/п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавл яемый изготов

итель

Дата

утверждения акта испыта-ний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

Установки измерительные

«БАРС»

БАРС 40

10-400 зав.

№229

71741-18

МП 1149-92020

МП 1646-92023

02.07.2024

Общество с ограниченной ответственностью «СТК

Инжиниринг» (ООО «СТК Инжиниринг»), г. Санкт-Петербург

ВНИИР-филиал ФГУП «ВНИИМ им. Д.И.Менделее ва», г. Казань




УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «26» июля 2024 г. № 1741

Лист № 1

Всего листов 12

Регистрационный № 71741-18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки измерительные «БАРС»

Назначение средства измерений

Установки измерительные «БАРС» (далее по тексту - установки), предназначены для измерения массового расхода и массы скважинной жидкости, массового расхода и массы скважинной жидкости без учета воды, объемного расхода и объема попутного свободного нефтяного газа, приведенного к стандартным условиям.

Описание средства измерений

Принцип действия установок основан на измерениях массы и массового расхода скважинной жидкости, массы и массового расхода скважинной жидкости без учета воды, объема и объемного расхода попутного нефтяного газа, приведенных к стандартным условиям, после разделения в сепараторе газожидкостной смеси, поступающей из скважины, на скважинную жидкость и попутный нефтяной газ.

Измерение отделенной в процессе сепарации массы скважинной жидкости производится кориолисовыми счетчиками-расходомерами. Измерение выделившегося в процессе сепарации объема нефтяного газа производится с применением кориолисовых или объемных счетчиков-расходомеров, позволяющих по измеренным значениям давления газа, температуры, коэффициента сжимаемости и времени, вычислить объем и объемный расход газа, приведенный к стандартным условиям.

Объемную долю воды скважинной жидкости измеряют с применением поточного преобразователя влагосодержания, либо определяют в химико-аналитической лаборатории по аттестованным в установленном порядке методикам измерений и вводят в систему обработки информации вручную, либо система обработки информации вычисляет объемную долю воды в скважинной жидкости на основе результатов измерений канала плотности массового расходомера, а также плотности нефти и воды, введенных в нее вручную и определенных в химико-аналитической лаборатории по стандартным методам и аттестованным в установленном порядке методикам измерений.

Счетчики-расходомеры жидкости и газа регистрируют текущие значения измеряемых параметров расхода, массы и объема. Средства измерений объемной доли воды в нефти регистрируют текущее содержание воды в жидкости. Данные от средств измерений передаются в контроллер для дальнейшей обработки информации, контроллер отображает информацию на дисплее и выдает информацию на интерфейсные выходы.

В состав установки входят блок технологический (далее по тексту - БТ) и блок автоматики/блок контроля и управления (далее по тексту - БА/БКУ).

Каждый блок представляет собой модульное здание типовой конструкции с размещенным внутри оборудованием. Блоки соединяются между собой интерфейсными и силовыми кабелями. По требованию заказчика установки могут не комплектоваться БА/БКУ при условии размещения систем обработки информации и управления и распределения электроэнергии в БТ (при этом шкафы систем должны быть соответствующего взрывозащищенного исполнения) или в помещении, предоставленного заказчиком.

БТ может включать в себя следующее оборудование и средства измерения:

  • -   устройство распределительное (УР) - устанавливается в случае многоскважинной установки;

  • -   сепаратор или система горизонтальных разделяющих трубопроводов выполняющая функции сепаратора, но не требующая регистрации в органах Ростехнадзора;

  • -   трубопроводная обвязка с запорной и (или) регулирующей арматурой, дренажной системой и узлом пробоотбора (узел пробоотбора устанавливается при наличии отдельного требования заказчика);

  • -   счетчик-расходомер массового расхода (массы) сепарированной жидкости;

  • -   счетчик-расходомер сепарированного нефтяного попутного газа;

  • -   средство измерений влагосодержания сепарированной жидкости (устанавливается по отдельному требованию заказчика, при отсутствии данного СИ масса скважинной жидкости без учета воды определяется на основании лабораторных измерений или по результатам измерений плотности скважинной жидкости по каналу измерений плотности счетчика -расходомера массового расхода (массы) сепарированной жидкости, с использованием результатов лабораторных измерений плотности обезвоженной дегазированной нефти и пластовой воды, применяется для сепарационной установки);

  • -   датчики температуры и давления;

  • -   манометры;

  • -   дополнительные устройства и комплектующие по требованию заказчика не участвующие и не влияющие на процесс.

УР может быть выполнено на многоходовом кране или на трехходовых шаровых кранах и служит для подключения выбранной скважины к сепаратору установки. По требованию заказчика БТ может поставляться раздельными блоками, в одном из которых размещается непосредственно измерительный узел, в другом - устройство переключения скважин.

БА/БКУ используется для размещения, укрытия и обеспечения условий нормальной работы устанавливаемого в нем оборудования, в состав которого входят:

  • -   шкаф управления и обработки информации (СУОИ);

  • -    шкаф силового питания установки, систем отопления, освещения, вентиляции;

  • -    шкаф вторичного оборудования.

Шкафы могут быть выполнены как в раздельном исполнении, так и совмещены в один шкаф.

Вариант компоновки установок и их состав определяются на основании характеристик рабочей среды, требуемых параметров расходов скважинной жидкости и попутного нефтяного газа, содержания воды в скважинной жидкости, а также отдельных требований заказчика.

В состав установки могут входить следующие средства измерений (см. таблицу 1).

Таблица 1 - Средства измерений расхода жидкости

Наименование средства измерений

Регистрацио нный номер

Средства измерений массы и массового расхода НГВ смеси и попутного свободного нефтяного газа:

1.

Счетчики-расходомеры массовые «Micro Motion»

45115-16

2.

Расходомеры массовые «PROMASS 100», «PROMASS 200»

57484-14

3.

Расходомеры массовые «PROMASS»

15201-11

4.

Счетчики-расходомеры массовые кориолисовые «ROTAMASS» модификации RCCS, RCCT, RCCF

27054-14

5.

Расходомеры-счетчики массовые кориолисовые «ROTAMASS» модели

75394-19

Наименование средства измерений

Регистрацио нный номер

RC

6.

Расходомеры-счетчики массовые OPTIMASS 1400, OPTIMASS 2400,

OPTIMASS 6400

77658-20

7.

Счётчики-расходомеры массовые «ЭМИС-МАСС 260»

42953-15

8.

Счётчики-расходомеры массовые «ЭМИС-МАСС 260»

77657-20

9.

Счётчики-расходомеры массовые «Штрай-Масс»

70629-18

10.

Счётчики-расходомеры массовые «ЭЛМЕТРО-Фломак»

47266-16

11.

Счётчики-расходомеры массовые Метран-360М

89922-23

12.

Счетчики-расходомеры массовые СКАТ-С

75514-19

13.

Счетчики-расходомеры массовые МИР

68584-17

14.

Счётчики-расходомеры массовые Turbo Flow CFM

83374-21

Средства измерений объема и объемного расхода попутного нефтяного газа в рабочих условиях:

15.

Счетчики газа вихревые СВГ

13489-13

16.

Датчики расхода газа ДРГ.М

26256-06

17.

Расходомеры-счетчики вихревые 8800

14663-12

18.

Преобразователи расхода вихревые «ЭМИС-ВИХРЬ 200 (ЭВ-200)»

42775-14

19.

Расходомеры-счётчики вихревые «OPTISWIRL» 4070

52514-13

20.

Расходомеры вихревые «Prowirl»

15202-14

21.

Расходомеры ультразвуковые «Вымпел-100»

60934-15

22.

Счетчики газа ультразвуковые СГУ

57287-14

23.

Счетчики газа ультразвуковые FLOWSICK 600

43981-11

24.

Расходомеры Turbo Flow GFG

57146-14

25.

Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG

56432-14

26.

Счетчики газа КТМ600 РУС

62301-15

27.

Датчики расхода газа «DYMETIC-1223M»

77155-19

28.

Датчики расхода-счётчики «ДАЙМЕТИК-1261»

67335-17

29.

Расходомеры-счётчики газа ультразвуковые ЭЛМЕТРО-Флоус (ДРУ)

73894-19

30.

Комплексы учёта газа «ЭМИС-ЭСКО 2230

60577-15

31.

Расходомеры-счетчики ультразвуковые ИРВИС-РС4М-Ультра

58620-14

32.

Расходомеры-счетчики вихревые ИРВИС-РС4М

55172-13

33.

Расходомеры-счетчики Вега-Соник ВС-12

68468-17

34.

Расходомеры-счетчики ВС-12 ППД

85350-22

35.

Расходомеры вихревые Ирга-РВ

55090-13

36.

Расходомеры ультразвуковые Ирга-РУ

70354-18

37.

Расходомеры-счётчики вихревые ЭЛЕМЕР-РВ

77797-20

38.

Расходомеры ультразвуковые УЗР-868-ГФ(Х), ГМ(Х), ГП(Х)

64896-16

39.

Расходомер-счетчик газа ультразвуковой Turbo Flow UFG - F

69138-17

Средства измерений содержания объемной доли воды:

40.

Влагомеры поточные ВСН-АТ

62863-15

41.

Измерители обводненности Red Еуе® мод. Red Еуе® 2G и Red Еуе®

Multiphase

47355-11

Наименование средства измерений

Регистрацио нный номер

42.

Влагомеры сырой нефти ВОЕСН

32180-11

43.

Влагомеры сырой нефти ВСН-ПИК-Т

59365-14

44.

Влагомеры поточные моделей L и F

56767-14

45.

Влагомеры сырой нефти ВСН-2

24604-12

46.

Влагомеры микроволновые поточные МПВ700

65112-16

47.

Влагомеры нефти поточные ПВН-615Ф

63101-16

48.

Влагомеры оптические емкостные сырой нефти АМ-ВОЕСН

78321-20

49.

Влагомеры многофазные поточные «КВАЛИТЕТ» ВМП.0704

79608-20

50.

Влагомеры «САТЕЛ-РВВЛ»

69346-17

51.

Влагомеры сырой нефти ВСН-2БН

59169-14

Вспомогательные СИ могут быть любого типа, внесенные в Федеральный информационный фонд по обеспечению единства измерений, имеющие метрологические и технические характеристики, отвечающие требованиям:

  • - для измерения давления рабочей среды используются измерительные преобразователи давления с диапазоном измерения от 0 до 20 МПа и пределами допускаемой приведенной погрешности не более ±0,25 %;

  • -  для измерения температуры рабочей среды используются измерительные преобразователи температуры с диапазоном измерений от минус 50 до плюс 100°С и пределами допускаемой абсолютной погрешности не более ±0,5 °С.

БА/БКУ не является обязательным компонентом, оборудование может быть размещено в помещении заказчика. В зависимости от комплектации применяется один из следующих контроллеров:

Таблица 2 - Измерительно-вычислительные контроллеры

Наименование

Регистрацио нный номер

1.

Системы управления модульные B&R X20

57232-14

2.

Контроллеры программируемые Direct LOGIC, CLICK, Productivity 2000, Productivity 3000, Protos X, Terminator

65466-16

3.

Контроллеры ScadaPACK 32/32P, 314/314E, 330/334 (330E/334E), 350/357 (350E/357E), 312, 313, 337E, 570/575

69436-17

4.

Контроллеры на основе измерительных модулей SCADAPack (контроллеры) 5209, 5232, 5305 (модули)

56993-14

5.

Контроллеры программируемые SIMATIC S7-300

15772-11

6.

Контроллеры программируемые SIMATIC S7-400

66697-17

7.

Контроллеры программируемые SIMATIC S7-1200

63339-16

8.

Модули измерительные контроллеров программируемых SIMATIC S7-

1500

60314-15

9.

Контроллеры измерительные ControlWave Micro

63215-16

10.

Контроллеры программируемые логические серии V120, V130, V230, V260, V280, V350, V560, V1040, V1210

53586-13

11.

Контроллеры программируемые логические MKLogic200

67996-17

12.

Контроллеры программируемые логические MKLogic-500

65683-16

Наименование

Регистрацио нный номер

13.

Контроллеры программируемые логические АБАК ПЛК

63211-16

14.

Комплексы измерительно-вычислительные на базе устройств программного управления «TREI-5B»

19767-12

15.

Контроллеры логические программируемые ПЛК 160

48599-11

16.

Контроллеры логические программируемые ПЛК 200

84822-22

17.

Контроллеры программируемые логические REGUL R500S

77285-20

18.

Контроллеры программируемые логические СК-1000

65685-16

19.

Контроллеры программируемые логические СК-4000

65702-16

20.

Модули программируемых логических контроллеров СК

89254-23

21.

Контроллеры программируемые логические и модули удаленного ввода-вывода серии Элсима

74628-19

22.

Контроллеры программируемые ЭЛПК-04-М

81406-21

23.

Контроллеры модульные противоаварийной защиты, регистрации и управления БАЗИС-100

63643-16

24.

Контроллеры программируемые логические PLC-L

90063-23

25.

Комплексы программно-технические ПЛК-ИНКОНТ

88217-23

26.

Контроллеры КАТРЕН

80243-20

27.

Контроллеры СН-1 "СОНЕТ"

24910-13

28.

Контроллеры программируемые логические Cilk

72507-18

29.

Модули автоматики NL

75710-19

30.

Системы ввода-вывода распределенные Fastwel I/O

58557-14

31.

Контроллеры измерительные К15

75449-19

32.

Контроллеры программируемые XINJE

89283-23

33.

Вычислители УВП-280

53503-13

34.

Вычислители расхода универсальные «ЭЛЕМЕР-ВКМ-360»

68948-17

35.

Комплексы программно-технические управляющие и противоаварийной автоматической защиты СУРА

90495-23

36.

Контроллеры многофункциональные МФК3000, МФК1500

87007-22

37.

Контроллеры САТЕЛЛИТ

85223-22

38.

Контроллеры CTM-ZK2.91

60709-15

39.

Контроллеры программируемые Мега12

87091-22

40.

Контроллеры программируемые логические Ария

90922-23

установок в зависимости от типоразмера

Пример записи условного обозначения приведен ниже:

Общий вид установки приведен на рисунке 1.

Приказ Росстандарта №1741 от 26.07.2024, https://oei-analitika.ru

ICfTOPOHHiiM

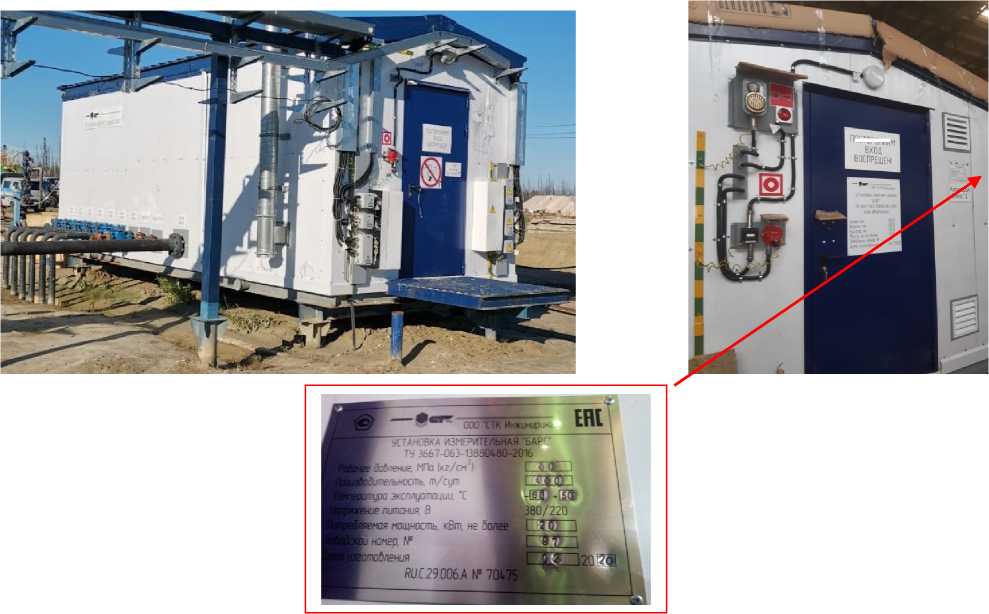

Рис. 1. Общий вид установки измерительной «БАРС». Место нанесения заводского номера

Заводской номер установок наносится на таблички ударным способом, обеспечивающим сохранность на весь период эксплуатации, которые крепятся на боковой стенке. Формат нанесения заводского номера - цифровой. Пломбирование установок Средства измерений, находящиеся в составе установок, подлежат соответствии с их описанием типа.

не предусмотрено. пломбированию в

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) установок

представляет собой встроенное ПО контроллера, входящего в состав установок. ПО установки разделено на метрологически значимую и метрологически незначимую части. ПО контроллеров, влияющее на метрологические характеристики установок, хранится в энергонезависимой (flash) памяти контроллеров, обеспечивает общее управление ресурсами вычислительного процессора, базами данных и памятью, интерфейсами контроллера, произведение вычислительных операций, хранение калибровочных таблиц, передачу данных на верхний уровень. ПО контроллеров, не влияющее на метрологические характеристики установок, хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами. После включения электропитания установок происходит автоматическая инициализация контроллера в режиме исполнения. Встроенное ПО контроллеров устанавливается на заводе-изготовителе контроллеров и в процессе эксплуатации изменению не подлежит. Метрологические характеристики установок нормированы с учетом встроенного ПО контроллеров.

Наименования ПО и идентификационные данные указаны в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационные признаки

Значение

B&R X20

Direct Logic

ScadaPACK

3хх/3ххЕ

ScadaPACK

5ххх

SIMATIC

S7-300

Идентификационное наименование ПО

СТК

ХХХХ.БК

СТК

ХХХХ.ВЕ

СТК

ХХХХ.ЗРЗ

СТК

ХХХХ.8Р5

СТК

ХХХХ.873

Номер версии (идентификационный номер) ПО

СТК

ХХХХ.БК.

NNNN

СТК

ХХХХ.ВЕ.

NNNN

СТК

ХХХХ.SP3.N

NNN

СТК

ХХХХ.SP5.N

NNN

СТК

ХХХХ.S73.N

NNN

Цифровой идентификатор ПО

-

-

-

-

-

Продолжение Таблицы 3

Идентификационные признаки

Значение

SIMATIC

S7-400

SIMATIC

S7-1200

SIMATIC

S7-1500

ControlWav e Micro

ПЛК серии

Vxxx

Идентификационное наименование ПО

СТК ХХХХ.

S74

СТК ХХХХ.

S712

СТК

ХХХХ.S715

СТК

ХХХХ.CWM

СТК

ХХХХ.У\\\

Номер версии (идентификационный номер) ПО

СТК

ХХХХ.S74.N

NNN

СТК

ХХХХ.S712.

NNNN

СТК

ХХХХ.S715.

NNNN

СТК

ХХХХ.CVM.

NNNN

СТК

ХХХХ.Х\\\.

NNNN

Цифровой идентификатор ПО

-

-

-

-

-

Продолжение Таблицы 3

Идентификационные признаки

Значение

MKLogic20 0

MKLogic-

500

АБАК ПЛК

TREI-5B

ОВЕН ПЛК160

Идентификационное наименование ПО

СТК ХХХХ.

MKL200

СТК ХХХХ.

MKL500

СТК

ХХХХ.АБА

К

СТК

ХХХХ.TREI

СТК ХХХХ.

ПЛК160

Номер версии (идентификационный номер) ПО

СТК

ХХХХ.MKL

200.NNNN

СТК

ХХХХ.MKL

500.NNNN

СТК

ХХХХ.АБА

К.NNNN

СТК

ХХХХ.TREI

.NNNN

СТК

ХХХХ.ПЛК

160.NNNN

Цифровой идентификатор ПО

-

-

-

-

-

Продолжение Таблицы 3 Идентификационные признаки

Значение

ОВЕН ПЛК

200

REGUL

R500S

СК-1000

СК-4000

Модули СК

Идентификационное наименование ПО

СТК ХХХХ.

ПЛК 200

СТК ХХХХ.

R500S

СТК

ХХХХ.СК-

1000

СТК

ХХХХ.СК-

4000

СТК

ХХХХ.СК

Mod

Номер версии (идентификационный номер) ПО

СТК

ХХХХ.ПЛК

200.NNNN

СТК

XXXX.R500

S.NNNN

СТК

ХХХХ.СК-

1000.NNNN

СТК

ХХХХ.СК-

4000.NNNN

СТК

ХХХХ.СК

Mod

Цифровой идентификатор ПО

-

-

-

-

-

Продолжение Таблицы 3

Идентификационные признаки

Значение

Элсима

ЭЛПК-04-М

БАЗИС-100

PLC-L

ПЛК-ИНКОНТ

Идентификационное наименование ПО

СТК

ХХХХ.Элси

ма

СТК ХХХХ.

ЭЛПК-04-М

СТК ХХХХ. БАЗИС-100

СТК

ХХХХ.PLC-

L

СТК

ХХХХ.ИНК

ОНТ

Номер версии (идентификационный номер) ПО

СТК

ХХХХ.Элси ма.NNNN

СТК

ХХХХ.ЭЛП

К-04-

М.NNNN

СТК

ХХХХ.БАЗ

ИС-

100.NNNN

СТК

ХХХХ.PLC-

L.NNNN

СТК

ХХХХ.ИНК ОНТ.NNNN

Цифровой идентификатор ПО

-

-

-

-

-

Продолжение Таблицы 3

Идентификационные признаки

Значение

КАТРЕН

СН-1 "СОНЕТ"

ПЛК Cilk

Модули автоматики NL

Fastwel I/O

Идентификационное наименование ПО

СТК

ХХХХ.КАТ

РЕН

СТК ХХХХ.

СН-1

СТК ХХХХ.

Cilk

СТК

ХХХХ.NL

СТК

ХХХХ.Fast wel

Номер версии (идентификационный номер) ПО

СТК

ХХХХ.КАТ РЕН.NNNN

СТК

ХХХХ.СН-

1.NNNN

СТК

ХХХХ.Cilk.

NNNN

СТК

ХХХХ.NL.

NNNN

СТК

ХХХХ.Fast wel.NNNN

Цифровой идентификатор ПО

-

-

-

-

-

Продолжение Таблицы 3

Идентификационные признаки

Значение

К15

XINJE

УВП-280

ЭЛЕМЕР-

ВКМ-360

СУРА

Идентификационное наименование ПО

СТК

ХХХХ.К15

СТК ХХХХ. XINJE

СТК ХХХХ.

УВП

СТК

ХХХХ.ВКМ

СТК

ХХХХ.СУР А

Номер версии (идентификационный

номер) ПО

СТК

ХХХХ.К15.

NNNN

СТК

XXXX.XINJ

E.NNNN

СТК

ХХХХ.УВП .NNNN

СТК

ХХХХ.ВКМ .NNNN

СТК

ХХХХ.СУР

A.NNNN

Цифровой идентификатор ПО

-

-

-

-

-

Продолжение Таблицы 3

Идентификационные признаки

Значение

МФК3000

МФК1500

САТЕЛЛИТ

CTM-

ZK2.91

Мега12

Ария

Идентификационное наименование ПО

СТК

ХХХХ.МФ

Кхх00

СТК ХХХХ. САТЕЛЛИТ

СТК ХХХХ.

CTM

СТК

ХХХХ.Мега

12

СТК

ХХХХ.Ария

Номер версии (идентификационный номер) ПО

СТК

ХХХХ.МФ

KxxOO.NNN N

СТК ХХХХ.САТ ЕЛЛИТ.NN

NN

СТК хххх.стм .NNNN

СТК

ХХХХ.Мега

12.NNNN

СТК

ХХХХ.Ария .NNNN

Цифровой идентификатор ПО

-

-

-

-

-

Примечания:

ХХХХ - заводской номер заказа;

NNNN - номер версии из четырех десятичных цифр, предназначен для отслеживания исходных текстов ПО в системе ОТК производителя, может быть любым;

HHHH - служебный идентификатор ПО

Нормирование метрологических характеристик установок проведено с учетом того, что ПО является неотъемлемой частью установок. Защита ПО установки от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Метрологические и технические характеристики

Метрологические и основные технические характеристики установок приведены в таблицах 4 и 5

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массового расхода НГВ смеси, т/ч (т/сут)

от 0,1 до 83,3 (от 2,4 до 2000)

Диапазон измерений объемного расхода свободного нефтяного

от 2 до 62500

газа, приведенного к стандартным условиям, м3/ч (м3/сут)

(от 50 до 1500000)

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений массы и массового расхода НГВ смеси1), %

  • - при вязкости нефти в пластовых условиях не более 200 мПа^с

  • - при вязкости нефти в пластовых условиях 200 мПа^с и более

±2,5

±10,0

Пределы допускаемой относительной погрешности измерений массы НГВ смеси без учета воды в НГВ смеси (в объемных долях)1), %:

до 70% от 70% до 95%

св. 95%

±6

±15

не нормируется

Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа, приведенного к стандартным условиям1), %

±5,0

1) - погрешности нормированы для нормальных условий испытаний на эталонах, аттестованных в установленном порядке

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Изменяемая среда

Скважинная жидкость, попутный нефтяной газ

Рабочее давление, МПа , не более

16,0

Максимальное количество подключаемых скважин (зависит от варианта исполнения установки), шт.

24

Характеристика рабочей среды:

  • -  температура,°С, в пределах

  • -  кинематическая вязкость при температуре 20°С, сСт, не более

  • -  диапазон плотности скважинной жидкости, кг/м3

  • -  максимальное содержание газа при стандартных условиях (газовый фактор), м3/т, не более

  • -  содержание воды в жидкости (обводненность, WLR), %

  • -  содержание сероводорода, объемное, %, не более

  • -  количество механических примесей, мг/л, не более

  • -  содержание парафина в нефти, объемное, %, не более

от -51)2) до +100 15003)

от 650 до 1300

1000

от 0 до 100

25,0

3000

7,0

Параметры питания электрических цепей:

  • -  род тока

  • -  напряжение, В

  • -  допустимое отклонение напряжения, %

  • -  частота переменного тока, Гц

  • -  потребляемая мощность, кВт, не более.

переменный 380/220 от - 15 до + 10 50

30

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм, не более:

  • - блока технологического

  • - блока контроля и управления

12360х3250х3960

6000x3250x3960

Масса, кг, не более:

  • - блока технологического

  • - блока контроля и управления

30000

10000

Климатические условия:

  • -  температура окружающего воздуха,°С

  • -  относительная влажность при температуре 20° С, %, не более

  • -  температура внутри блока, °С, не ниже

от - 60 до +50

98

+ 5

Средняя наработка на отказ, ч, не менее

80000

Срок службы, лет не менее

203)

  • 1)     при условии отсутствия кристаллизованной влаги в рабочих условиях скважинной жидкости

  • 2)     указан общий диапазон, который меняется для каждого конкретного исполнения в зависимости от параметров влагомера, входящего в состав установки

  • 3)     при условии состояния жидкости в текучем состоянии, достаточном для обеспечения сепарации газа. В ином случае изготовитель предусматривает технические решения для обеспечения сепарации или выполнения измерения МФР, например, предварительный подогрев, увеличение объёма сепаратора и т.д. Пропускная способность установки, при вязкости жидкости свыше 500 мм2/с, определяется индивидуально

Знак утверждения типа

наносится на металлическую маркировочную табличку, крепящуюся снаружи БТ и БА/БКУ, методом фотохимического травления или аппликацией, а также на титульных листах паспорта и руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки установки измерительной приведен в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Установка измерительная «БАРС»

«БАРС» ХХ-ХХ-ХХ-ХХ-ХХ-ХХ-ХХ/ В соответствии с заказом

1 шт.

Эксплуатационная документация

РЭ, ПС

1 компл.

Комплект ЗИП (при наличии требования в заказе)

-

1 компл.

Комплект монтажных частей

-

1 компл.

Методика поверки поставляется по требованию потребителя.

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Масса скважинной жидкости и попутного нефтяного газа. Методика измерений с применением измерительных установок «БАРС», утвержденном ФГУП «ВНИИР» от 23 марта 2018 года (свидетельство об аттестации МИ № 01.00257-2013/2709-18 от 23 марта 2018 г.)

Нормативные и технические документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.2.1, п. 6.5);

ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»;

ГОСТ Р 8.1016-2022 «ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования» (п. 6.2);

ТУ 3667-063-13880480-2016 Установки измерительные БАРС. Технические условия.

Изготовитель

Общество с ограниченной ответственностью «СТК    Инжиниринг»

(ООО «СТК Инжиниринг»)

ИНН 7816580408

Адрес: 192241, г. Санкт-Петербург, пр-кт Александровской фермы, д. 29, лит. АН, помещ. 6

Телефон +7 (499) 404-05-25

Email: info@stkengineering.ru

Испытательный центр

Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19

Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62

Факс: +7(843)272-00-32

E-mail: office@vniir.org

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 310592.

«БАРС» - ХХ

1 2

  • 1 - наименование;

ХХ

3

ХХ

4

ХХ

5

ХХ

6

ХХ

7

ХХ

8




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
