МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ ¹²⁸⁸_______

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за исполнением настоящего приказа осТавляю засобой.

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700A0AC3E9843FA50B54F406F4C

Кому выдан: Шалаев Антон Павлович

Действителен: с 29.12.2020 до 29.12.2021

\________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1288

Лист № 1 Регистрационный № 65993-16                                          Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Спектрорефрактометры АББЕ портативные ИРФ - 479 А, ИРФ - 479 Б

Спектрорефрактометры Аббе портативные ИРФ - 479 А, ИРФ - 479 Б (далее -спектрорефрактометры) предназначены для измерения показателя преломления и средней дисперсии моторных топлив и других светлых нефтепродуктов.

Принцип действия спектрорефрактометров основан на методе измерения предельного угла преломления при прохождении светом границы раздела исследуемой среды, соприкасающейся с рабочей поверхностью измерительной призмы, а также методе компенсации общей угловой дисперсии выходящих из измерительной призмы предельных лучей.

Конструктивно спектрорефрактометры состоят из блока рефрактометрического, стакана и подставки. Блок рефрактометрический выполнен в виде зрительной трубы, в которой последовательно закреплены измерительная призма, призма прямого зрения (призма Амичи), объектив, шкала и окуляр. Стакан закреплен на подставке и содержит осветительную призму.

Лучи естественного света с помощью осветительной призмы попадают в стакан и проходят тонкий слой исследуемого вещества, преломляются в измерительную призму, вторично преломляются на выходной полированной грани измерительной призмы (стекло -воздух) и попадают в зрительную трубу. Свет проходит диафрагму, компенсатор дисперсии и объектив. В фокальной плоскости объектива, совпадающей с плоскостью шкалы, формируется изображение границы светотени, положение которой относительно шкалы определяется показателем преломления исследуемого вещества. Шкалу и границу светотени наблюдают с помощью окуляра. Перемещая окуляр, можно установить резкость изображения шкалы и границы по глазу оператора в пределах ± 5 диоптрий. Шкала выполнена равномерно и содержит 110 делений, из них 10 оцифрованные.

На корпусе зрительной трубы имеется кольцо для поворота компенсатора дисперсии и нониус для определения угла поворота компенсатора, который определяется дисперсией исследуемого вещества.

Спектрорефрактометры изготавливаются в двух модификациях:

• - ИРФ - 479 А - переносной вариант со складывающейся подставкой, принадлежностями и футляром;

• - ИРФ - 479 Б - стационарный вариант, в котором имеется цифровой термометр и отсек для принадлежностей.

Пломбирование прибора не осуществляется. Общий вид спектрорефрактометров представлен на рисунках 1 и 2.

Программное обеспечение отсутствует.

Метрологические и технические характеристики Таблица 1

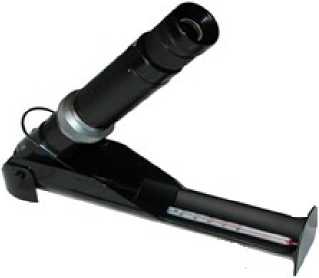

Рис. 1 Спектрорефрактометр ИРФ - 479 А

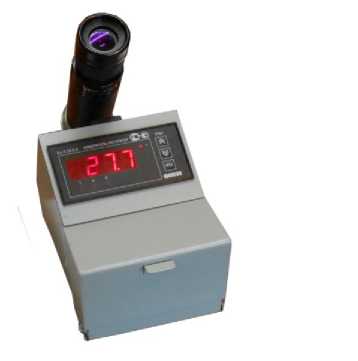

Рис. 2 Спектрорефрактометр ИРФ - 479 Б

наносится на бирку методом фотомеханической печати либо методом лазерной гравировки, на эксплуатационную документацию - типографским способом.

Комплект поставки спектрорефрактометров ИРФ - 479 А, ИРФ - 479 Б приведен в таблице 2

Таблица 2

изложены в разделе 1.3 «Устройство и работа» Руководства по эксплуатации. Часть 1 АЭП 34.15.072 РЭ.

1 ГОСТ 8.583-2011 ГСИ. Государственная поверочная схема для средств измерений показателя преломления.

2 Спектрорефрактометры Аббе портативные ИРФ - 479 А, Б ТУ 4437-201-07507347-2015.

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «12» июля 2021 г. № 1288

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
