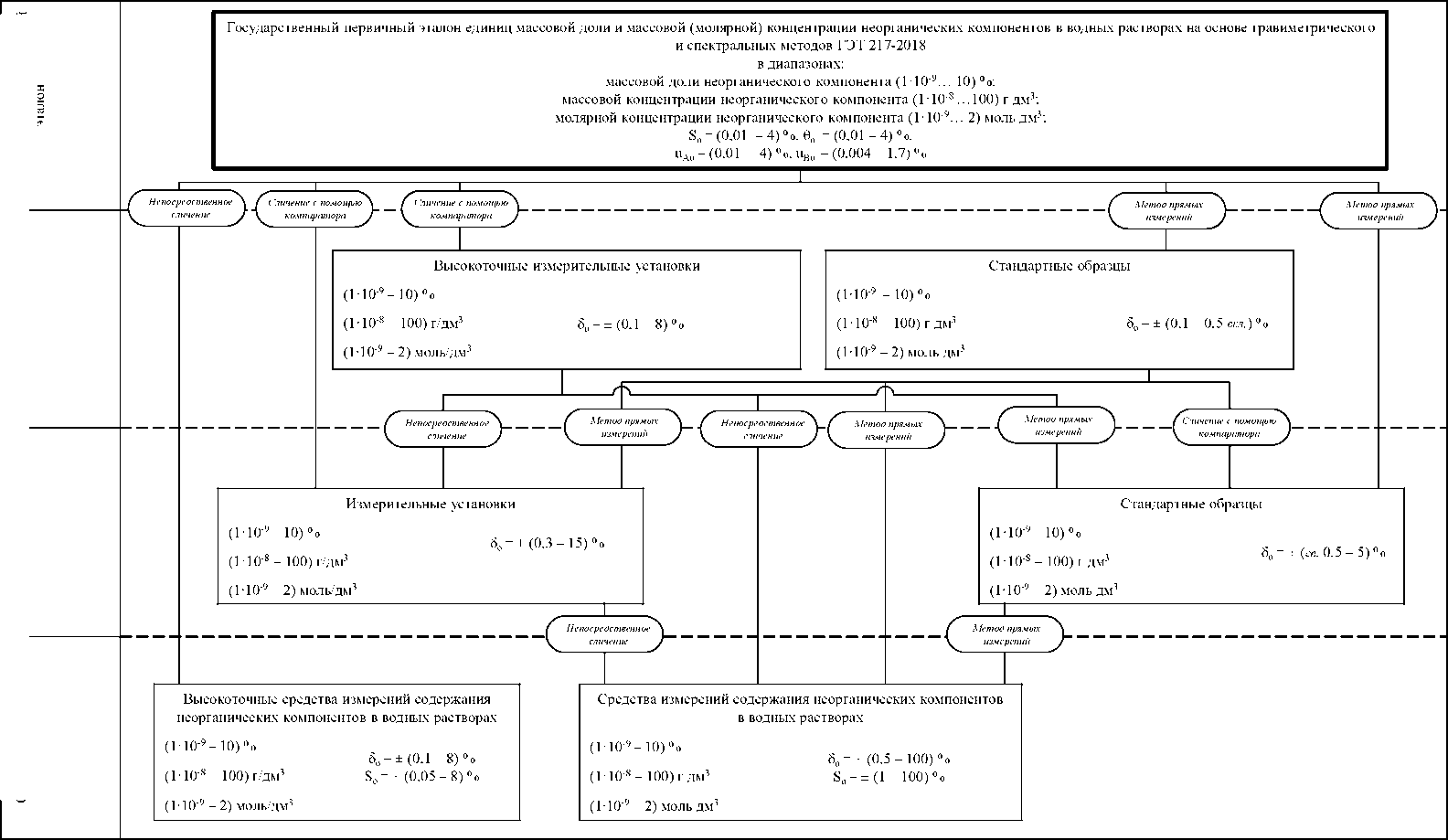

Приложение А

Государственная поверочная схема для средств измерений содержания неорганических компонентов в водных растворах

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

1 ноября 2019 г.                                                    2605

Москва

Об утверждении Государственной поверочной схемы

для средств измерений содержания неорганических компонентов в водных растворах

В соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденным постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734, Временным порядком разработки (пересмотра) и утверждения государственных поверочных схем, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 31 августа 2017 г. № 1832, изменениями, внесенными во Временный порядок разработки (пересмотра) и утверждения государственных поверочных схем, утвержденными приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2018 г. №  2793, а также Планом разработки (пересмотра) и утверждения

государственных поверочных схем на 2019 год, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018г. №2819, п р и к а з ы в а ю:

• 1. Утвердить прилагаемую Государственную поверочную схему для средств измерений содержания неорганических компонентов в водных растворах (далее - ГПС).

• 2. Установить, что ГПС применяется для Государственного первичного эталона единиц массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах на основе гравиметрического и спектральных методов (ГЭТ 217-2018), средств измерений массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах и вводится в действие с 1 января 2020 г.

• 3. ФГУП «ВНИИФТРИ» (С.И. Донченко) внести информацию об утверждении ГПС в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Управлению метрологии (Д.В .Гоголев) обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно -телекоммуникационной сети «Интернет».

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(        "                        л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1O36EE32711E880E9EOO71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019

УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «1» ноября 2019г. № 2605

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СОДЕРЖАНИЯ НЕОРГАНИЧЕСКИХ КОМПОНЕНТОВ В ВОДНЫХ РАСТВОРАХ

Настоящая государственная поверочная схема распространяется на средства измерений массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах и устанавливает порядок передачи единиц массовой концентрации неорганических компонентов (г/дм^{1 2 3 4 5}), молярной концентрации неорганических компонентов (моль/дм¹) и массовой доли неорганических компонентов (%) от государственного первичного эталона единиц массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах на основе гравиметрического и спектральных методов ГЭТ 217-2018 (далее - государственный первичный эталон ГЭТ 217-2018) с помощью вторичных и рабочих эталонов средствам измерений с указанием пределов погрешностей.

Графическая часть Государственной поверочной схемы для средств измерений содержания неорганических компонентов в водных растворах представлена в приложении А.

В настоящей поверочной схеме использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения.

относительное СКО от 0,01 % до 4 % при 6 независимых измерениях, относительная НСП не превышает (0,01 - 4) %;

воспроизведение единицы массовой доли неорганических компонентов в водных растворах в диапазоне от 1-10^-9 до 10 %, относительное СКО от 0,01 % до 4 % при 6 независимых измерениях, относительная НСП не превышает (0,01 - 4) %;

относительная стандартная неопределенность измерений при воспроизведении единиц массовой доли и массовой (молярной) концентрации неорганических компонентов оцененная по типу А (uAo) не превышает (0,01 - 4) %; оцененная по типу В (uBo) не превышает (0,004 - 1,7) %;

относительная суммарная стандартная неопределенность (uc) при воспроизведении единиц массовой доли и массовой (молярной) концентрации неорганических компонентов не превышает (0,01 - 4,4) %;

относительная расширенная неопределенность (U) при воспроизведении единиц массовой доли и массовой (молярной) концентрации неорганических компонентов не превышает (0,02 - 8,8) % при коэффициенте охвата k = 2.

• 3.4. Государственный первичный эталон применяют для хранения, воспроизведения и передачи единиц массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах вторичным эталонам, рабочим эталонам и высокоточным средствам измерений методом прямых измерений, методом сличения с помощью компаратора и методом непосредственных сличений. ⁶

Таблица 1 - Требования к метрологическим характеристикам вторичных эталонов - стандартных образцов состава растворов неорганических веществ

Вторичные эталоны - стандартные образцы состава растворов неорганических веществ прослеживаются к государственному первичному эталону ГЭТ 217-2018.

• 4.4. Вторичные эталоны предназначены для передачи единиц массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах рабочим эталонам и средствам измерений методом прямых измерений или методом непосредственного сличения. При передаче единиц массовой доли и массовой (молярной) концентрации неорганических компонентов от вторичных эталонов запас по точности (отношение доверительных границ относительной погрешности) в любой точке диапазона должен составлять не менее, чем 1:2.

Таблица 2 - Требования к метрологическим характеристикам рабочих эталонов - стандартных образцов состава растворов неорганических веществ

5.4 Рабочие эталоны предназначены для передачи единиц массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах средствам измерений методом прямых измерений и методом непосредственного сличения. При передаче единиц массовой доли и массовой (молярной) концентрации неорганических компонентов от рабочих эталонов запас по точности (отношение доверительных границ относительной погрешности) в любой точке диапазона должен составлять не менее, чем 1:2.

• 6.1. В качестве высокоточных средств измерений используют аналитические приборы специального и универсального назначения - ААС, ИСП-ОЭС, ИСП-МС, анализаторы химического состава с соответствующими методиками (методами) измерений.

• 6.2. Пределы допускаемой относительной погрешности высокоточных средств измерений составляют от 0,1 % до 8 %, относительное СКО составляет от 0,05 до 8 % при измерении массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах в диапазоне от 1-10^-9 до 10 % и от 1-10^-8 до 100 г/дм³ (от 1 •IO^-9 до 2 моль/дм³), соответственно.

• 6.3. В качестве средств измерений используют аналитические приборы специального и универсального назначения - ААС, ИСП-ОЭС, ИСП-МС, анализаторы химического состава с соответствующими методиками (методами) измерений.

• 6.4. Пределы допускаемой относительной погрешности средств измерений составляют от 0,5 % до 100 %, относительное СКО составляет от 1 до 100 % при измерении массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах в диапазоне от V10^-9 до 10 % и от 1-10^-8 до 100 г/дм³ (от 1 -10^-9 до 2 моль/дм³), соответственно.

• 6.5. При передаче единиц массовой доли и массовой (молярной) концентрации неорганических компонентов высокоточным средствам измерений и средствам измерений запас по точности (отношение доверительных границ относительной погрешности) в любой точке диапазона должен составлять не менее, чем 1:2.

¹

Государственный первичный эталон

²

• 3.1. Государственный первичный эталон ГЭТ 217-2018 предназначен для воспроизведения единиц массовой доли и массовой (молярной) концентрации неорганических компонентов в водных растворах и передачи их вторичным эталонам, рабочим эталонам и высокоточным средствам измерений в целях обеспечения единства измерений единиц величин, характеризующих химический состав водных растворов.

³

• 3.2. Государственный первичный эталон ГЭТ 217-2018 включает в себя следующие эталонные комплексы:

⁴

эталонный комплекс гравиметрической аппаратуры;

⁵

эталонный комплекс аналитической аппаратуры, основанный на методах оптико-эмиссионной спектроскопии с индуктивно связанной плазмой (ИСП-ОЭС) и масс-спектрометрии с индуктивно связанной плазмой (ИСП-МС).

⁶

Вторичные эталоны

• 4.1. В качестве вторичных эталонов используют:

высокоточные измерительные установки, основанные на методах атомноабсорбционной спектроскопии (ААС), ИСП-ОЭС, ИСП-МС и др.;

стандартные образцы состава растворов неорганических веществ.

• 4.2. Вторичные эталоны - высокоточные измерительные установки предназначены для воспроизведения (передачи) массовой концентрации неорганических компонентов в водных растворах в диапазоне от V10^-8 до 100 г/дм³, молярной концентрации неорганических компонентов в водных растворах в диапазоне от 1 • 10^-9 до 2 моль/дм³ и массовой доли неорганических компонентов в водных растворах в диапазоне от 1-10^-9 до 10 %.

Доверительные границы относительной погрешности вторичных эталонов

• - высокоточных измерительных установок (при доверительной вероятности Р = 0,95) составляет от 0,1 % до 8 % в диапазоне измерений массовой концентрации неорганических компонентов от 1-10^-8 до 100 г/дм³, в диапазоне измерений молярной концентрации от 140^-9 до 2 моль/дм³ и в диапазоне измерений массовой доли от 1-10^-9 до 10 %.

• 4.3. Требования к метрологическим характеристикам вторичных эталонов

• - стандартных образцов состава растворов неорганических веществ приведены в таблице 1.

⁷

Рабочие эталоны

⁸

• 5.1. В качестве рабочих эталонов используют:

измерительные установки, основанные на методах ААС, ИСП-ОЭС, ИСП-МС и др.;

стандартные образцы состава растворов неорганических веществ.

⁹

• 5.2. Рабочие эталоны - измерительные установки предназначены для воспроизведения (передачи) массовой концентрации неорганических компонентов в диапазоне от V10^-8 до 100 г/дм³, молярной концентрации неорганических компонентов в диапазоне от 1-10^-9 до 2 моль/дм³ и массовой доли неорганических компонентов в диапазоне от 1-10^-9 до 10 %.

¹⁰

Доверительные границы относительной погрешности рабочих эталонов -измерительных установок (при доверительной вероятности Р = 0,95) составляют от 0,3 % до 15 % в диапазоне измерений массовой концентрации неорганических компонентов от 140^-8 до 100 г/дм³, в диапазоне измерений молярной концентрации от V10^-9 до 2,0 моль/дм³ и в диапазоне измерений массовой доли от 1-10^-9 до 10 %.

¹¹

• 5.3. Требования к метрологическим характеристикам рабочих эталонов -стандартных образцов состава растворов неорганических веществ приведены в таблице 2.
