МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

___31 декабря 2020 г.

Москва

О внесении изменений в описание типа

на счётчики газа ультразвуковые USZ 08

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращением ПАО «Энел России» от 13 октября 2020 г. № 1192 приказываю:

• 1. Утвердить новую редакцию описания типа на счётчики газа ультразвуковые USZ 08, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 71740-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(                            л

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ: ЭН

Сертификат: 01С95С9А007САСВ9824В5327С21ВВ4СЕ93 Кому выдан: Гопубев Сергей Сергеевич Действителен: с 23.11,2020 до 23.11.2021

У

Приложение к приказу Федерального агентства по техническому регулированию и метрологии

от «31» декабря 2020 г. № 2376

Лист № 1 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики газа ультразвуковые USZ 08

Счетчики газа ультразвуковые USZ 08 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, при рабочих условиях на объекте «Среднеуральская ГРЭС» ПАО «Энел Россия».

Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.

Конструктивно счетчики состоят из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее -вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.

УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.

Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.

Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).

В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.

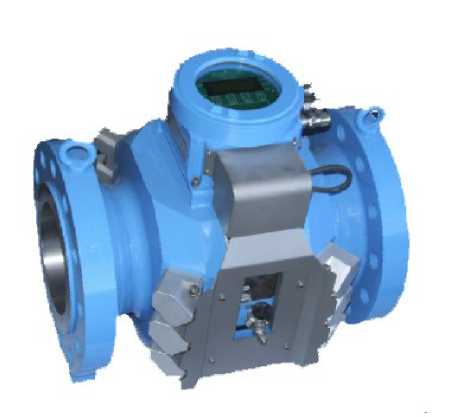

Общий вид счетчика представлен на рисунке 1.

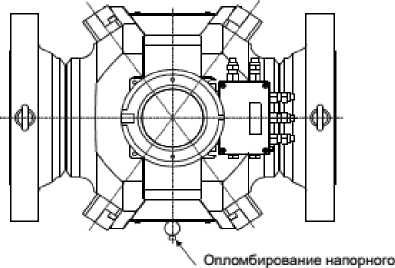

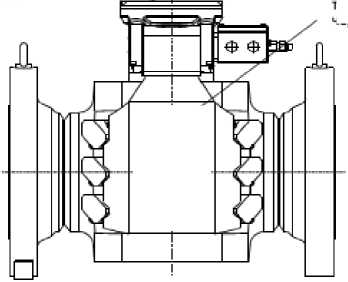

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

разъема согласно чертежу N9 056440.4 при вводе в эксплуатацию

Рисунок 2 - Схемы пломбировки от несанкционированного доступа.

Рисунок 1 - Общий вид счетчика.

Счетчик имеет встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.

ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.

RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.

Комплектность средства измерений

Таблица 4 - Комплектность

осуществляется по документу МП 51422-12 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ 08. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИР»16 августа 2015 г.

Основные средств поверки:

• - установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);

• - установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%;

• - частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц (регистрационный номер 9084-83);

• - измеритель влажности и температуры ИВТМ-7, пределы измерений от минус 20 °С до 60 °С, пределы основной абсолютной погрешности при измерений температуры ± 0,2 °С (регистрационный номер 15500-12);

• - манометр эталонный МО с верхним пределом измерений соответствующим верхнему пределу рабочего давления счетчика, класс точности 0,15 (регистрационный номер 4381610);

• - термометр ртутный стеклянный лабораторный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С (регистрационный № 303-91);

• - барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па (регистрационный № 5738-76);

• - психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С (регистрационный № 42453-09);

• - калибратор многофункциональный ASC300-R, генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ±(0,015% от показания ±2мкА), имитация сигналов от термометров сопротивления Pt100 в диапазоне от минус 200 до плюс 300, абсолютная погрешность ±0,03°С (регистрационный № 25895-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке счетчика.

приведены в эксплуатационном документе

ГОСТ Р 8.618-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа

ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода.

Лист № 6 Всего листов 6 Техническая документация фирмы «RMG Messtechnik GmbH», Германия.

Фирма «RMG Messtechnik GmbH», Германия.

Адрес: Otto-Hahn Strasse, 5, 35510 Butzbach

Тел. +49 (0)6033 897 134

Факс +49 (0)6033 897 191

www.honeywell.com/ps/rmg

Филиал Среднеуральская ГРЭС Публичное Акционерное общество «ЭНЕЛ Россия» (ПАО «Энел Россия»).

ИНН 6671156423

Юридический адрес: 620014, Российская Федерация, Свердловская обл., г. Екатеринбург, ул.Хохрякова, 10

Адрес: 624070, Свердловская обл., г. Среднеуральск, ул. Ленина, 2

Тел.: +7 (34368)25946

Факс: +7 (34368) 25459

Центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт расходометрии» (ФГУП «ВНИИР»)

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7 «а»

Тел.: +7(843) 272-70-62, (843) 272-11-24

Факс: +7(843) 272-00-32, (843) 272-11-24

Web-сайт: www.vniir.org

E-mail:office@vniir.org

Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310592.
