Лист № 1

Всего листов 6

Приложение к свидетельству № 51584/1 об утверждении типа средств измерений

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Блоки регистрации БР-04Д (далее - блоки) предназначены для измерений мощности поглощенной дозы (МПД) гамма- излучения с целью регистрации состояний, определённых как самоподдерживающаяся цепная реакция деления (СЦР) и выдачи аварийного сигнала «СЦР» о превышении установленных значений МПД гамма-излучения.

Блоки представляют собой конструктивно законченные изделия, состоящие из устройств регистрации внешнего гамма- излучения, устройств обработки и передачи данных во внешние информационные каналы.

Принцип действия блоков основан на регистрации внешнего гамма- излучения четырьмя счетчиками Гейгера-Мюллера. Устройство обработки и передачи подсчитывает число импульсов за единицу времени, рассчитывает мощность поглощенной дозы, и сравнивает её с установленным пороговым значением.

Блоки имеют два независимых канала регистрации СЦР - медленный и быстрый.

Медленный канал измеряет количество импульсов, поступающих от каждого из четырех счетных каналов - счетчиков Гейгера-Мюллера типа Гамма-3-1 (счетных каналов), за время 1 с.

Полученное значение числа импульсов по каждому счетному каналу сравнивается с установленным пороговым значением. В случае превышения порогового значения для счетного канала, по которому произошло превышение, формируется внутренний логический сигнал «Сработал канал №Х». Если превышение в течение одного периода измерения (1 с) произошло на любых трех счетных каналах, то формируется интегральный внешний логический сигнал «Сработал» и зажигается красный индикатор «СЦР». При этом состояние «СЦР» фиксируется и может быть сброшено только оператором с пульта комплекса технических средств аварийной сигнализации состояния самоподдерживающейся цепной реакции (КТС САС СЦР) нажатием кнопки «СБРОС СЦР».

Если превышение порога срабатывания по трём счетным каналам не произошло, то накопленное количество импульсов сбрасывается, и начинается следующий цикл измерения.

Быстрый канал предназначен для регистрации очень коротких СЦР, менее 100 мс, при этом анализируются совпадения числа импульсов с любых трех счетных каналов из четырех за время (8 - 10) мкс. При совпадении формируется интегральный логический сигнал «Сработал» и зажигается красный индикатор «СЦР», при этом состояние «СЦР» фиксируется и может быть сброшено только оператором с пульта КТС САС СЦР нажатием кнопки «СБРОС СЦР».

В блоке предусмотрен механизм определения состояния счетных каналов. В исправном блоке (все счетные каналы исправны) горит зеленый индикатор «ИСПРАВЕН».

Неисправным считается счетный канал, по которому за установленное время 30 с не пришло ни одного импульса. В этом случае сигнал о состоянии неисправности передается

только по сети RS-485. Если же зафиксирована неисправность двух и более счетных каналов, то формируется интегральный внешний логический сигнал «Неисправен» и гаснет зеленый индикатор «ИСПРАВЕН». При этом при этом состояние «Неисправен» фиксируется и может быть сброшено только оператором с пульта КТС САС СЦР нажатием кнопки «СБРОС ОТКАЗА».

Все узлы блока размещены в металлическом корпусе, который снабжен четырьмя проушинами для крепления к стене.

На передней панели расположены оптические индикаторы «ИСПРАВЕН» - зеленого цвета и «СЦР» - красного цвета. На нижней панели находятся разъёмы: «ПУЛЬТ» для подключения кабеля питания и управления к пульту САС и «RS-485» для передачи данных во внешний информационный канал по протоколу DiBUS.

Блоки могут применяться на объектах ядерной энергетики и промышленности в составе комплекса технических средств аварийной сигнализации состояния самоподдерживающейся цепной реакции (КТС САС СЦР) СРКС-01Д ФВКМ.412113.059.

Общий вид блоков и схема пломбировки от несанкционированного доступа представлены на рисунках 1 и 1а.

Место для гарантийной пломбы

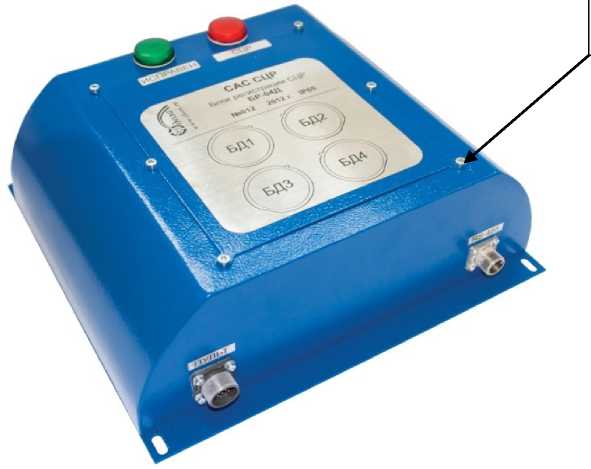

Рисунок 1 - Общий вид блока регистрации БР-04Д (до внесения изменений в

описание типа )

Место для гарантийной пломбы

Рисунок 1а - Общий вид блока блока регистрации БР-04Д (после внесения изменений в описание типа)

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на корпус блока фотоспособом и на титульные листы руководства по эксплуатации ФВКМ.412211.005РЭ и паспорта ФВКМ.412211.005ПС типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Поверка осуществляется по документу РТ-МП-6113-03-2019 «ГСИ. Блоки регистрации БР-04Д. Методика поверки», утверждённому ФБУ «Ростест-Москва» 05 июля 2019 г.

Основные средства поверки:

- установка поверочная дозиметрическая гамма-излучения   УПГД-2М-Д

с ucto4hukom¹³⁷Cs, обеспечивающая воспроизведение МПД в пределах от 540^-7 до 540^-2 Гр^ч^-1, с погрешностью не более ±5 %, (регистрационный номер в Федеральном информационном фонде 32425-06).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт в виде оттиска поверительного клейма.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия

ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ТУ 4362-112-31867313-2013 Блок регистрации БР-04Д. Технические условия

Общество с ограниченной ответственностью Научно-производственное предприятие «Доза» (ООО НПП «Доза»)

ИНН 7735542228

Адрес: 124498, г.Москва, г. Зеленоград, Георгиевский проспект, д.5, этаж 2, комната 49

Телефон: +7 (495) 777-84-85, факс +7 (495) 742-50-84

Web-сайт: http://www.doza.ru

E-mail: info@doza.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г.Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево

Телефон: (495) 546-45-00, факс: (495) 546-45-01

Web-сайт: www.mencsm.ru

Е-mail: info.mdl@rostest.ru

Регистрационный номер 30083-2014 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
