МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 мая 2020 г.                                              _№ 968

Москва

О внесении изменений в описание типа на влагомеры серии Wile

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением фирмы «Farmcomp Оу» б/д приказываю:

• 1. Внести изменения в описание типа на влагомеры серии Wile, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 60707-15, с сохранением регистрационного номера, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М.Кузьмину), ФГУП «ВНИИМС» ( А .Ю.Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

(------------------------------\

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00Е1036E1B07E0FB80EA118900BCB6D090

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 06.11.2019 до 06.11.2020

к________________________________✓

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» мая 2020 г. № 968

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Влагомеры серии Wile

Влагомеры серии Wile предназначены для экспрессного измерения массовой доли влаги (влажности) сельскохозяйственных материалов: зерновых, зернобобовых и масличных культур.

Принцип действия влагомеров основан на электрическом методе измерений влажности, основанный на зависимости параметров, характеризующих поведение влажных материалов в электрических полях, от влажности.

При взаимодействии с измеряемым материалом преобразователи (датчики) вырабатывают сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным блоком и преобразуется в значение влажности. Результаты измерений выводятся на дисплей влагомеров.

Влагомеры выпускаются в следующих модификациях: Wile 55, Wile 65, Wile 200, отличающихся перечнем измеряемых культур, типом датчиков, способом заполнения измерительной камеры.

Конструктивно влагомеры модификации Wile 55, Wile 65, Wile 200 представляют собой микропроцессорные приборы, выполненные в виде переносного моноблока, и состоят из измерительной ячейки (датчика), выполненной в виде коаксиального конденсатора, и электронного блока. На лицевой панели размещены жидкокристаллический дисплей и клавиатура, состоящая из функциональных кнопок, предназначенных для управления влагомером

Дополнительно влагомеры модификации Wile 65 снабжены температурными зондами, позволяющими измерять температуру зерна и других с/х материалов в диапазоне температур от 3 °С до 60 °С. Разъем для подключения температурного зонда расположен в нижней части влагомеров.

Влагомеры модификации Wile 200 имеют дополнительную опцию: измерение насыпной плотности (натуры) измеряемого материала. С этой целью во влагомерах имеются встроенные электронные весы, обеспечивающие измерение массы пробы. Заполнение датчика осуществляют с применением специального дозатора.

Влагомеры всех модификаций и исполнений имеют автономное питание. Отсек для батарей питания расположен в нижней части влагомеров.

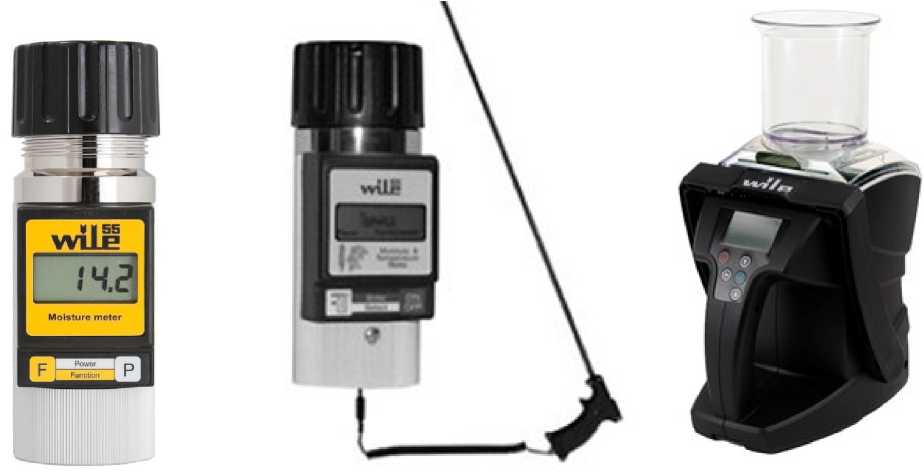

Общий вид влагомеров серии Wile представлен на рисунке 1.

а) б) в)

Рисунок 1 - Общий вид влагомеров серии Wile

а) влагомер модификации Wile 55, б) влагомер модификации Wile 65,

в) влагомер модификации Wile 200

Пломбирование влагомеров не предусмотрено.

Влагомеры имеют встроенное программное обеспечение (ПО), которое записывается в энергозависимую память прибора при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений (СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на влагомер в виде наклейки.

Комплектность средства измерений

осуществляется по документу ГОСТ Р 8.781-2012 «ГСИ. Влагомеры зерна и зернопродуктов. Методика поверки».

Основные средства поверки:

Рабочий эталон единицы массовой доли влаги в твердых веществах и материалах в соответствии с Государственной поверочной схемой для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденной Приказом Росстандарта от 29.12.2018 № 2832;

Стандартные образцы массовой доли влаги зерна 1-го разряда (ГСО 8989-2008), интервал допускаемых аттестованных значений от 7,0 % до 18,0 %, абсолютная погрешность аттестованного значения ± 0,1 %;

Стандартные образцы массовой доли влаги зерна 2-го разряда (ГСО 8990-2008), интервал допускаемых аттестованных значений от 7,0 % до 25,0 %, абсолютная погрешность аттестованного значения: ± 0,2 % в интервале от 7,0 % до 18,0 % вкл.; ± 0,3 % в интервале от 18,0 % до 25,0 % вкл.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Государственная поверочная схема для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденная Приказом Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах».

ГОСТ Р 8.781-2012 «ГСИ. Влагомеры зерна и зернопродуктов. Методика поверки». Техническая документация фирмы «Farmcomp Oy», Финляндия.

«Farmcomp Oy», Финляндия

Адрес: Юсслансуора 8, FIN - 04360, Туусула, Финляндия

Телефон: +358-9-7744-970

Web-сайт: www.farmcomp.fi

Государственный центр испытаний средств измерений ФГУП «Уральский научноисследовательский институт метрологии»

Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им.Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4

Юридический адрес: 190005, г. Санкт-Петербург, проспект Московский, 19

Телефон: (343) 350-26-18, факс: (343) 350-20-39

E-mail: uniim@uniim.ru

Аттестат аккредитации УНИИМ - филиала ФГУП «ВНИИМ им.Д.И.Менделеева» по испытаниям средств измерений в целях утверждения типа № RA.RU.311373 от 19.10.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии
