О переоформлении свидетельства об утверждении типа средства измерений № 46948 «Газоанализаторы «ХОББИТ-Т» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «Информаналитика» от 22 августа 2016 г. № 1/08-16ВМ и № 2/08-16ВМ приказываю:

• 1. Внести изменения в описание типа на газоанализаторы «ХОББИТ-Т», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 18754-12, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 46948 «Газоанализаторы «ХОББИТ-Т», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 18754-12, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Л

  Заместитель Руководителя



  -

  з]| С.С.Голубев

  Сертификат: 18BM800Q20Q8D0118BB Кону выдан: Голубев Сергей Сергеевич Действителен: с 18.11.2015 до 18.11.2016

Подлинник электронного документа, подписанного хранится в системе электронного документ Федерального агентства по техническому регулированию и метрологии.

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «17» октября 2016 г.№ 1570

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы «ХОББИТ-Т»

Газоанализаторы «ХОББИТ-Т» предназначены для измерения концентрации токсичных газов: оксида углерода, сероводорода, диоксида серы, хлора, фтористого водорода, аммиака; горючих газов: водорода и оксида углерода; суммы горючих газов с градуировкой по одному из газов: метану, пропану, гексану, водороду или оксиду углерода, а также диоксида углерода, кислорода и сигнализации о выходе концентрации за установленные пороговые значения их содержания в воздухе рабочей зоны и в газовых средах при различных технологических процессах, в том числе в системах противоаварийной защиты.

Принцип действия основан на измерении тока, возникающего при взаимодействии газов с чувствительным элементом (сенсором) газоанализаторов, и пропорционального содержанию определяемого компонента в воздухе.

Газоанализаторы подразделяются на стационарные и переносные, обычного исполнения и взрывозащищенного. Стационарные газоанализаторы могут иметь до 16 каналов измерения, переносные газоанализаторы - до 5 каналов.

Газоанализаторы состоят из: блоков датчиков, блока индикации и блока коммутации (только в стационарном исполнении для управления внешними исполнительными устройствами), электрически связанных между собой. Для измерения концентрации токсичных газов и кислорода в блоках датчиков используются электрохимические сенсоры; для                                                                      измерения

содержания горючих газов и суммы горючих газов - термокаталитические сенсоры, для измерения содержания диоксида углерода - оптические сенсоры. Газоанализаторы взрывозащищенного исполнения комплектуются датчиками «ХОББИТ-ТВ» с блоком искрозащиты.

Блок индикации газоанализаторов стационарного исполнения может иметь цифровой индикатор, кодовый выход на компьютер, токовый выход 0-5 мА (4 - 20 мА) на каждый канал измерения, визуальную и звуковую сигнализации срабатывания пороговых устройств и выдачи сигналов управления на внешние исполнительные устройства, сигнализацию перегрузки сенсоров, визуальную и звуковую сигнализацию нарушения связи стационарного блока индикации с блоками датчиков.

Блок индикации газоанализаторов переносного исполнения имеет цифровой индикатор, визуальную и звуковую сигнализации срабатывания пороговых устройств.

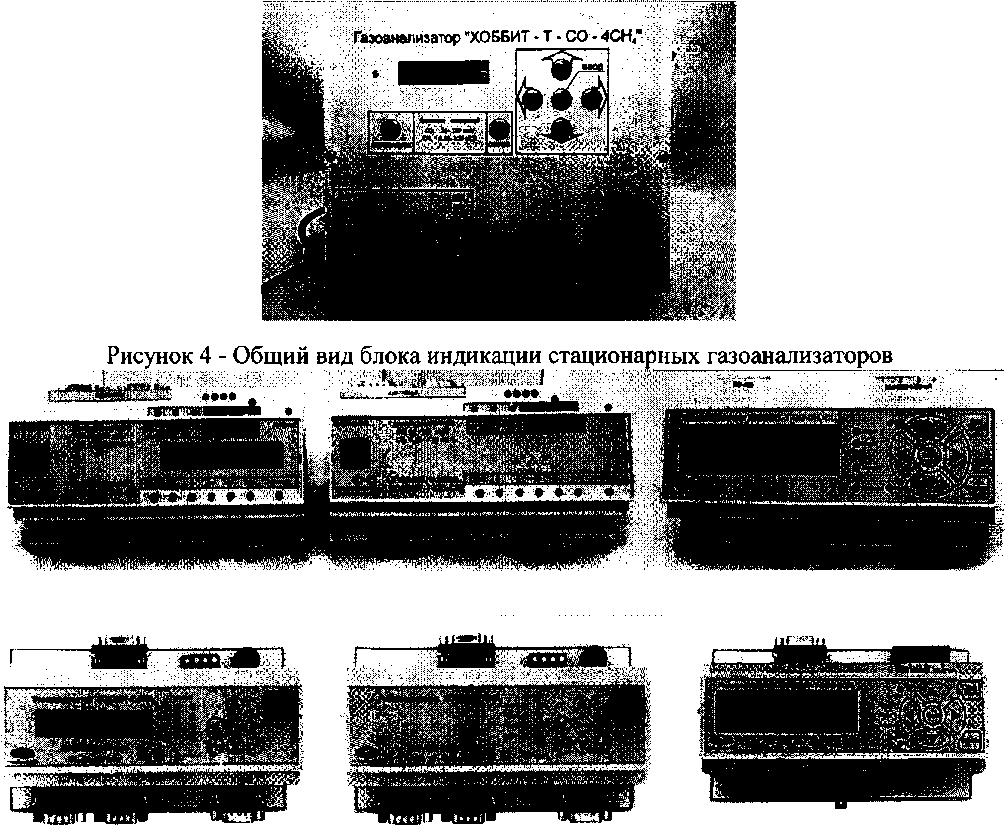

Общий вид блоков датчиков приведен на рисунке 1 и 2. Общий вид блоков индикации газоанализаторов приведен на рисунках 3, 4 и 5. Общий вид блока коммутации приведен на рисунке 6. Блоки датчиков газоанализаторов опломбированы невосстанавливаемой наклейкой, закрывающей один из винтов на корпусе блока датчика. Блоки индикации газоанализаторов опломбированы невосстанавливаемой наклейкой, закрывающей стык

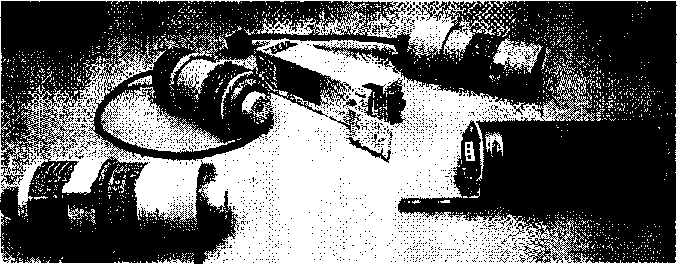

Рисунок 1 - Общий вид блоков датчиков переносных газоанализаторов

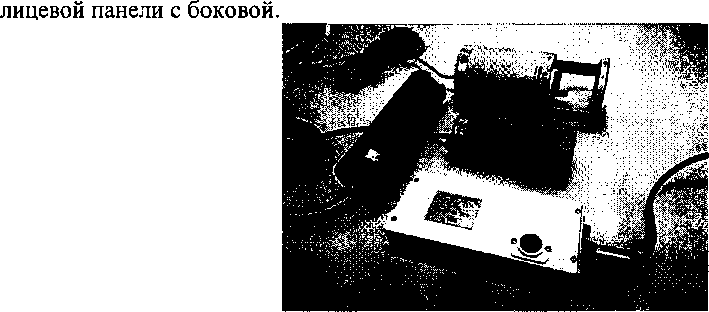

Рисунок 2 - Общий вид блоков датчиков стационарных газоанализаторов

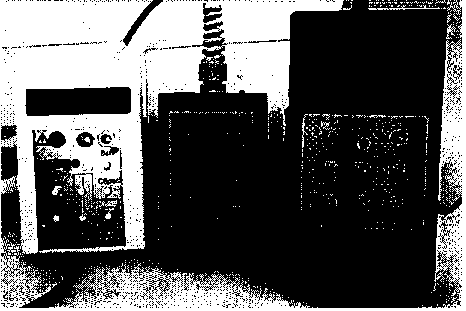

Рисунок 3 - Общий вид блоков индикации переносных газоанализаторов

Рисунок 5 - Общий вид блока индикации малогабаритных стационарных газоанализаторов

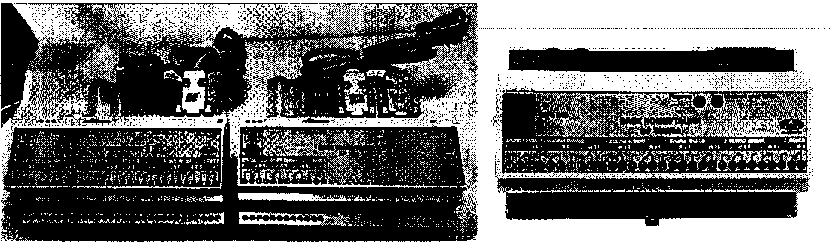

Рисунок 6 - Блоки коммутации

Газоанализаторы имеют встроенное программное обеспечение (ПО). Таблица 1 - Идентификационные данные ПО

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики

Таблица 2 - Диапазоны измерений, пределы допускаемой основной погрешности измерений и время установления показаний

Пределы допускаемой дополнительной погрешности, доля от

предела основной погрешности, не более:

• - от изменения температуры окружающей среды на каждые 10 °C

• - от взаимного влияния неизмеряемых компонентов

Вариация показаний, доля от предела основной погрешности, не более 0,5 Время прогрева, мин, не более

Изменение выходного сигнала за 24 часа работы переносных

газоанализаторов, доля от предела основной погрешности, не более

Изменение выходного сигнала за 14 суток стационарных

газоанализаторов, доля от предела основной погрешности, не более

Масса, кг, не более

• - блока индикации (стационарный)

• - блока индикации (переносной)

• - блока датчиков

• - блока коммутации

Габаритные размеры, мм, не более:

• - блока индикации (стационарный)                                   260x240x120

• - блока индикации (переносной)                                      150x80x30

• - блока датчиков                                                    100x80x250

• - блока коммутации                                                315x175x120

Напряжение питания, В:

• - переносных газоанализаторов (постоянное)

• - стационарных газоанализаторов (переменное частотой (50±1) Гц)

(или постоянное)

Максимальная потребляемая мощность:

• - переносных газоанализаторов, Вт, не более

• - стационарных газоанализаторов, В А, не более

Потребляемая мощность в пересчете на один канал:

• - переносных газоанализаторов, Вт, не более

• - стационарных газоанализаторов, В А, не более

Среднее время наработки на отказ, ч, не менее

Условия эксплуатации:

• - температура окружающей среды

• - для каналов измерения HF, °C

• - для каналов измерения остальных газов, °C

• - для блока индикации с ЖКИ, °C

• - относительная влажность при температуре 30 °C, %

• - атмосферное давление, кПа

  от 3,6 до 8,4

  220±22

  от 15 до 24

  2,4

  160

  0,8

  10

  15000

  от -10 до + 50

  от - 40 до + 50

  от - 20 до + 50

  до 95

  от 84,0 до

  106,7

наносится типографским способом на титульный лист Руководства по эксплуатации и на лицевую панель блока индикации.

Комплектность средства измерений

Таблица 3

осуществляется в соответствии с методикой поверки 436-076-2012 МП (с изменением №1) «Газоанализаторы «ХОББИТ-Т». Методика поверки», утвержденной ФБУ «Тест-С.-Петербург» 25.07.2016 г.

Основные средства поверки:

- Государственные стандартные образцы - поверочные газовые смеси в баллонах под давлением, Госреестр №№: 3722-87, 10530-2014, 10532-2014, 3771-87, 3772-87, 10532-2014, 3815-87, 10530-2014, 10530-2014, 3843-87, 3844-87, 3847-87, 3904-87, 10530-2014, 3945-87, 3950-87, 3951-87, 3968-87, 3969-87, 3970-87, 4036-87, 4272-88, 5321-90, 10543-2014, 5903-91, 8742-2006,9160-2008,9170-2008;

• - ротаметр РМ-А-0,063Г УЗ, ВПИ 0,063 м³/час, ПГ ±4 %;

• - секундомер «Агат», 30 мин, ПГ ±1 с;

• - генератор газовых смесей 666 ГР-ОЗМ, 0,3 - 70 мг/м³ H2S, ПГ ±2 %; 1,1 - 313 мг/м³ SO2, ПГ ±2 %; 0,8 - 172 мг/м³ NO₂, ПГ ±2 %;

• - генератор хлора ГХ-120-3, 0,5 - 30,0, 0,3 - 70 мг/м³, ПГ ±10 %;

• - генератор ПГС Инфан ЭХГР-HF, 0,4 - 5,0 мг/м³, ПГ ±7 %.

Методы измерений приведены в разделе 2.4 Руководства по эксплуатации «Газоанализатор «ХОББИТ-Т» ЛШЮГ.413411.010 РЭ.

• 1.  ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

• 2.  ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

• 3.  ТУ 4215-010-46919435-99 (ЛШЮГ.413411.010) Газоанализатор «ХОББИТ-Т». Технические условия.

Общество с ограниченной ответственностью «Информаналитика»

(ООО «Информаналитика»), ИНН 7802105787

Адрес: 194017, г. С.-Петербург, ул. Гданьская, д. 18, корп. 1, лит. Б

Тел.: (812) 552-2942, факс: (812) 552-9831

e-mail: mail@infogas.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)

Адрес: 190103, г. Санкт-Петербург, ул. Курляндская, д. 1

Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04

E-mail: letter@rustest.spb.ru.

Аттестат аккредитации ФБУ «Тест-С.-Петербург» по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311484 от 03.02.2016 г.
