УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «28» мая 2024 г. № 1296
Лист № 1
Всего листов 12
Регистрационный № 91454-24
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Скобы с отсчетным устройством Micron
Назначение средства измеренийСкобы с отсчетным устройством Micron (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Описание средства измеренийПринцип действия скоб основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса с теплоизоляционными накладками, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, встроенного или съемного отсчетного устройства, указателей пределов допуска для встроенного отсчетного устройства, сменного регулируемого центрирующего упора.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются следующих моделей:
-
- СИ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа торговой марки Micron, модификации ИЧ и ИТ (рег. № 82404-21);
-
- СЦ - индикаторные, оснащенные съемным отсчетным устройством в виде индикатора часового типа торговой марки Micron, модификации ИЦ (рег. № 82404-21);
-
- СР - рычажные, со встроенным в корпус отсчетным устройством;
-
- СРП - рычажные, повышенной точности, со встроенным в корпус отсчетным устройством.
Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой погрешности.
Скобы отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Скобы модели СИ с ценой деления отсчетного устройства 0,01 мм изготавливаются в следующих модификациях: СИ-25 0,01 (ИЧ-3) исп. 1; СИ-25 0,01 (ИТ-3) исп. 1; СИ-25 0,01 (ИЧ-5) исп. 1; СИ-25 0,01 (ИТ-5) исп. 1; СИ-25 0,01 (ИЧ-10) исп. 1; СИ-50 0,01 (ИЧ-3) исп. 1; СИ-50 0,01 (ИТ-3) исп. 1; СИ-50 0,01 (ИЧ-5) исп. 1; СИ-50 0,01 (ИТ-5) исп. 1; СИ-50 0,01 (ИЧ-10) исп. 1; СИ-50 25-50 0,01 (ИЧ-3) исп. 1; СИ-50 25-50 0,01 (ИТ-3) исп. 1; СИ-50 25-50 0,01 (ИЧ-5) исп. 1; СИ-50 25-50 0,01 (ИТ-5) исп. 1; СИ-50 25-50 0,01 (ИЧ-10) исп. 1; СИ-75 50-75 0,01 (ИЧ-3) исп. 1; СИ-75 50-75 0,01 (ИТ-3) исп. 1; СИ-75 50-75 0,01 (ИЧ-5) исп. 1; СИ-75 50-75 0,01 (ИТ-5) исп. 1; СИ-75 50-75 0,01 (ИЧ-10) исп. 1; СИ-100 50-100 0,01 (ИЧ-3) исп. 1; СИ-100 50-100 0,01
(ИТ-3) исп. 1; СИ-100 50-100 0,01 (ИЧ-5) исп. 1; СИ-100 50-100 0,01 (ИТ-5) исп. 1; СИ-100 50100 0,01 (ИЧ-10) исп. 1; СИ-100 75-100 0,01 (ИЧ-3) исп. 1; СИ-100 75-100 0,01 (ИТ-3) исп. 1; СИ-100 75-100 0,01 (ИЧ-5) исп. 1; СИ-100 75-100 0,01 (ИТ-5) исп. 1; СИ-100 75-100 0,01 (ИЧ-10) 1; СИ-125 100-125 0,01 (ИЧ-3) исп. 1; СИ-125 100-125 0,01 (ИТ-3) исп. 1; СИ-125 100-125 (ИЧ-5) исп. 1; СИ-125 100-125 0,01 (ИТ-5) исп. 1; СИ-125 100-125 0,01 (ИЧ-10) исп. 1; СИ-100-150 0,01 (ИЧ-3) исп. 1; СИ-150 100-150 0,01 (ИТ-3) исп. 1; СИ-150 100-150 0,01 (ИЧ-5) 1; СИ-150 100-150 0,01 (ИТ-5) исп. 1; СИ-150 100-150 0,01 (ИЧ-10) исп. 1; СИ-200 100-200
исп.
0,01
150 исп.
0,01 (ИЧ-3) исп. 1; СИ-200 100-200 0,01 (ИТ-3) исп. 1; СИ-200 100-200 0,01 (ИЧ-5) исп. 1; СИ-200 100-200 0,01 (ИТ-5) исп. 1; СИ-200 100-200 0,01 (ИЧ-10) исп. 1; СИ-150 125-150 0,01 (ИЧ-3) 1; СИ-150 125-150 0,01 (ИТ-3) исп. 1; СИ-150 125-150 0,01 (ИЧ-5) исп. 1; СИ-150 125-150 (ИТ-5) исп. 1; СИ-150 125-150 0,01 (ИЧ-10) исп. 1; СИ-175 150-175 0,01 (ИЧ-3) исп. 1; СИ-150-175 0,01 (ИТ-3) исп. 1; СИ-175 150-175 0,01 (ИЧ-5) исп. 1; СИ-175 150-175 0,01 (ИТ-5) 1; СИ-175 150-175 0,01 (ИЧ-10) исп. 1; СИ-200 150-200 0,01 (ИЧ-3) исп. 1; СИ-200 150-200 0,01 (ИТ-3) исп. 1; СИ-200 150-200 0,01 (ИЧ-5) исп. 1; СИ-200 150-200 0,01 (ИТ-5) исп. 1; СИ-200 150-200 0,01 (ИЧ-10) исп. 1; СИ-200 175-200 0,01 (ИЧ-3) исп. 1; СИ-200 175-200 0,01 (ИТ-3) исп. 1; СИ-200 175-200 0,01 (ИЧ-5) исп. 1; СИ-200 175-200 0,01 (ИТ-5) исп. 1; СИ-200 175-200 0,01 (ИЧ-10) исп. 1; СИ-225 200-225 0,01 (ИЧ-3) исп. 1; СИ-225 200-225 0,01 (ИТ-3) исп. 1; СИ-225 200-225 0,01 (ИЧ-5) исп. 1; СИ-225 200-225 0,01 (ИТ-5) исп. 1; СИ-225 200-225 0,01 (ИЧ-10) исп. 1; СИ-250 225-250 0,01 (ИЧ-3) исп. 1; СИ-250 225-250 0,01 (ИТ-3) исп. 1; СИ-250 225-250 0,01 (ИЧ-5) исп. 1; СИ-250 225-250 0,01 (ИТ-5) исп. 1; СИ-250 225-250 0,01 (ИЧ-10) исп. 1; СИ-275 250-275 0,01 (ИЧ-3) исп. 1; СИ-275 250-275 0,01 (ИТ-3) исп. 1; СИ-275 250-275 0,01 (ИЧ-5) исп. 1; СИ-275 250-275 0,01 (ИТ-5) исп. 1; СИ-275 250-275 0,01 (ИЧ-10) исп. 1; СИ-300 275-300 0,01 (ИЧ-3) исп. 1; СИ-300 275-300 0,01 (ИТ-3) исп. 1; СИ-300 275-300 0,01 (ИЧ-5) исп. 1; СИ-300 275-300 0,01 (ИТ-5) исп. 1; СИ-300 275-300 0,01 (ИЧ-10) исп. 1; СИ-25 0,01 (ИЧ-3) исп. 2; СИ-25 0,01 (ИТ-3) исп. 2; СИ-25 0,01 (ИЧ-5) исп. 2; СИ-25 0,01 (ИТ-5) исп. 2; СИ-25 0,01 (ИЧ-10) исп. 2; СИ-50 0,01 (ИЧ-3) исп. 2; СИ-50 0,01 (ИТ-3) исп. 2; СИ-50 0,01 (ИЧ-5) исп. 2; СИ-50 0,01 (ИТ-5) исп. 2; СИ-50 0,01 (ИЧ-10) исп. 2; СИ-50 25-50 0,01 (ИЧ-3) исп. 2; СИ-50 25-50 0,01 (ИТ-3) исп. 2; СИ-50 25-50 0,01 (ИЧ-5) исп. 2; СИ-50 25-50 0,01 (ИТ-5) исп. 2; СИ-50 25-50 0,01 (ИЧ-10) исп. 2; СИ-75 50-75 0,01 (ИЧ-3) исп. 2; СИ-75 50-75 0,01 (ИТ-3) исп. 2; СИ-75 50-75 0,01 (ИЧ-5) исп. 2; СИ-75 50-75 0,01 (ИТ-5) исп. 2; СИ-75 50-75 0,01 (ИЧ-10) исп. 2; СИ-100 50100 0,01 (ИЧ-3) исп. 2; СИ-100 50-100 0,01 (ИТ-3) исп. 2; СИ-100 50-100 0,01 (ИЧ-5) исп. 2; СИ-100 50-100 0,01 (ИТ-5) исп. 2; СИ-100 50-100 0,01 (ИЧ-10) исп. 2; СИ-100 75-100 0,01 (ИЧ-3) исп. 2; СИ-100 75-100 0,01 (ИТ-3) исп. 2; СИ-100 75-100 0,01 (ИЧ-5) исп. 2; СИ-100 75-100 0,01 (ИТ-5) исп. 2; СИ-100 75-100 0,01 (ИЧ-10) исп. 2; СИ-125 100-125 0,01 (ИЧ-3) исп. 2; СИ-125 100-125 0,01 (ИТ-3) исп. 2; СИ-125 100-125 0,01 (ИЧ-5) исп. 2; СИ-125 100-125 0,01 (ИТ-5) исп. 2; СИ-125 100-125 0,01 (ИЧ-10) исп. 2; СИ-150 100-150 0,01 (ИЧ-3) исп. 2; СИ-150 100-150 0,01 (ИТ-3) исп. 2; СИ-150 100-150 0,01 (ИЧ-5) исп. 2; СИ-150 100-150 0,01 (ИТ-5) исп. 2; СИ-150 100-150 0,01 (ИЧ-10) исп. 2; СИ-200 100-200 0,01 (ИЧ-3) исп. 2; СИ-200 100-200 0,01 (ИТ-3) исп. 2; СИ-200 100-200 0,01 (ИЧ-5) исп. 2; СИ-200 100-200 0,01 (ИТ-5) исп. 2; СИ-200 100-200 0,01 (ИЧ-10) исп. 2; СИ-150 125-150 0,01 (ИЧ-3) исп. 2; СИ-150 125-150 0,01 (ИТ-3) исп. 2; СИ-150 125-150 0,01 (ИЧ-5) исп. 2; СИ-150 125-150 0,01 (ИТ-5) исп. 2; СИ-150 125-150 0,01 (ИЧ-10) исп. 2; СИ-175 150-175 0,01 (ИЧ-3) исп. 2; СИ-175 150-175 0,01 (ИТ-3) исп. 2; СИ-175 150-175 0,01 (ИЧ-5) исп. 2; СИ-175 150-175 0,01 (ИТ-5) исп. 2; СИ-175 150-175 0,01 (ИЧ-10) исп. 2; СИ-200 150-200 0,01 (ИЧ-3) исп. 2; СИ-200 150-200 0,01 (ИТ-3) исп. 2; СИ-200 150-200 0,01 (ИЧ-5) исп. 2; СИ-200 150-200 0,01 (ИТ-5) исп. 2; СИ-200 150-200 0,01 (ИЧ-10) исп. 2; СИ-200 175-200 0,01 (ИЧ-3) исп. 2; СИ-200 175-200 0,01 (ИТ-3) исп. 2; СИ-200 175-200 0,01 (ИЧ-5) исп. 2; СИ-200 175-200 0,01 (ИТ-5) исп. 2; СИ-200 175-200 0,01 (ИЧ-10) исп. 2; СИ-225 200-225 0,01 (ИЧ-3) исп. 2; СИ-225 200-225 0,01 (ИТ-3) исп. 2; СИ-225 200-225 0,01 (ИЧ-5) исп. 2; СИ-225 200-225 0,01 (ИТ-5) исп. 2; СИ-225 200-225 0,01 (ИЧ-10) исп. 2; СИ-250 225-250 0,01 (ИЧ-3) исп. 2; СИ-250 225-250 0,01 (ИТ-3) исп. 2; СИ-250 225-250 0,01 (ИЧ-5) исп. 2; СИ-250 225-250 0,01 (ИТ-5) исп. 2; СИ-250 225-250 0,01 (ИЧ-10) исп. 2; СИ-275 250-275 0,01 (ИЧ-3) исп. 2; СИ-275 250-275 0,01 (ИТ-3) исп. 2; СИ-275 250-275 0,01 (ИЧ-5) исп. 2; СИ-275 250-275 0,01 (ИТ-5) исп. 2; СИ-275 250-275 0,01 (ИЧ-10) исп. 2; СИ-300 275-300 0,01 (ИЧ-3) исп. 2; СИ-300 275-300 0,01 (ИТ-3) исп. 2; СИ-300 275-300 0,01 (ИЧ-5) исп. 2; СИ-300 275-300 0,01 (ИТ-5) исп. 2; СИ-300 275-300 0,01 (ИЧ-10) исп. 2.
исп.
0,01
175 исп.
Скобы модели СИ с ценой деления отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СИ-25 0,001 (ИЧ-1) исп. 1; СИ-50 25-50 0,001 (ИЧ-1) исп. 1; СИ-100 50-100 0,001 (ИЧ-1) исп. 1; СИ-150 100-150 0,001 (ИЧ-1) исп. 1; СИ-200 150-200 0,001 (ИЧ-1) исп. 1; СИ-25 0,001 (ИЧ-1) исп. 2; СИ-50 25-50 0,001 (ИЧ-1) исп. 2; СИ-100 50-100 0,001 (ИЧ-1) исп. 2; СИ-150 100-150 0,001 (ИЧ-1) исп. 2; СИ-200 150-200 0,001 (ИЧ-1) исп. 2.
Скобы модели СР с ценой деления отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СР-25 0,001 исп. 1; СР-50 25-50 0,001 исп. 1; СР-75 50-75 0,001 исп. 1; СР-100 75-100 0,001 исп. 1; СР-25 0,001 исп. 1; СР-50 25-50 0,001 исп. 1; СР-75 50-75 0,001 исп. 1; СР-100 75-100 0,001 исп. 1; СР-25 0,001 исп. 2; СР-50 25-50 0,001 исп. 2; СР-75 50-75 0,001 исп. 2; СР-100 75-100 0,001 исп. 2; СР-25 0,001 исп. 2; СР-50 25-50 0,001 исп. 2; СР-75 5075 0,001 исп. 2; СР-100 75-100 0,001 исп. 2.
Скобы модели СР с ценой деления отсчетного устройства 0,002 мм изготавливаются в следующих модификациях: СР-125 100-125 0,002 исп. 1; СР-150 125-150 0,002 исп. 1; СР-175 150-175 0,002 исп. 1; СР-200 175-200 0,002 исп. 1; СР-125 100-125 0,002 исп. 2; СР-150 125-150 0,002 исп. 2; СР-175 150-175 0,002 исп. 2; СР-200 175-200 0,002 исп. 2.
Скобы модели СРП с ценой деления отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СРП-25 0,001 исп. 1; СРП-50 25-50 0,001 исп. 1; СРП-25 0,001 исп. 1; СРП-50 25-50 0,001 исп. 1; СРП-25 0,001 исп. 2; СРП-50 25-50 0,001 исп. 2; СРП-25 0,001 исп. 2; СРП-50 25-50 0,001 исп. 2.
Скобы модели СЦ с шагом дискретности отсчетного устройства 0,01 мм изготавливаются в следующих модификациях: СЦ-25 0,01 (ИЧ-12,7) исп. 1; СЦ-50 0,01 (ИЧ-
-
12,7) исп. 1; СЦ-50 25-50 0,01 (ИЧ-12,7) исп. 1; СЦ-75 50-75 0,01 (ИЧ-12,7) исп. 1; СЦ-100 50-100 0,01 (ИЧ-12,7) исп. 1; СЦ-100 75-100 0,01 (ИЧ-12,7) исп. 1; СЦ-125 100-125 0,01 (ИЧ-12,7) исп. 1; СЦ-150 125-150 0,01 (ИЧ-12,7) исп. 1; СЦ-175 150-175 0,01 (ИЧ-12,7) исп. 1; СЦ-200 175-200 0,01 (ИЧ-12,7) исп. 1; СЦ-225 200-225 0,01 (ИЧ-12,7) исп. 1; СЦ-250 225-250 0,01 (ИЧ-12,7) исп. 1; СЦ-275 250-275 0,01 (ИЧ-12,7) исп. 1; СЦ-300 275-300 0,01 (ИЧ-12,7) исп. 1; СЦ-25 0,01 (ИЧ-
-
12,7) исп. 2; СЦ-50 0,01 (ИЧ-12,7) исп. 2; СЦ-50 25-50 0,01 (ИЧ-12,7) исп. 2; СЦ-75 50-75 0,01 (ИЧ-12,7) исп. 2; СЦ-100 50-100 0,01 (ИЧ-12,7) исп. 2; СЦ-100 75-100 0,01 (ИЧ-12,7) исп. 2; СЦ-125 100-125 0,01 (ИЧ-12,7) исп. 2; СЦ-150 125-150 0,01 (ИЧ-12,7) исп. 2; СЦ-175 150-175 0,01 (ИЧ-12,7) исп. 2; СЦ-200 175-200 0,01 (ИЧ-12,7) исп. 2; СЦ-225 200-225 0,01 (ИЧ-12,7) исп. 2; СЦ-250 225-250 0,01 (ИЧ-12,7) исп. 2; СЦ-275 250-275 0,01 (ИЧ-12,7) исп. 2; СЦ-300 275-300 0,01 (ИЧ-12,7) исп. 2.
Скобы модели СЦ с шагом дискретности отсчетного устройства 0,001 мм изготавливаются в следующих модификациях: СЦ-25 0,001 (ИЧ-12,7) исп. 1; СЦ-50 0,001 (ИЧ-
-
12,7) исп. 1; СЦ-50 25-50 0,001 (ИЧ-12,7) исп. 1; СЦ-75 50-75 0,001 (ИЧ-12,7) исп. 1; СЦ-100 75100 0,001 (ИЧ-12,7) исп. 1; СЦ-125 100-125 0,001 (ИЧ-12,7) исп. 1; СЦ-150 100-150 0,001 (ИЧ-
-
12,7) исп. 1; СЦ-150 125-150 0,001 (ИЧ-12,7) исп. 1; СЦ-175 150-175 0,001 (ИЧ-12,7) исп. 1; СЦ-200 175-200 0,001 (ИЧ-12,7) исп. 1; СЦ-225 200-225 0,001 (ИЧ-12,7) исп. 1; СЦ-250 225-250 0,001 (ИЧ-12,7) исп. 1; СЦ-275 250-275 0,001 (ИЧ-12,7) исп. 1; СЦ-300 275-300 0,001 (ИЧ-12,7) исп. 1; СЦ-25 0,001 (ИЧ-12,7) исп. 2; СЦ-50 0,001 (ИЧ-12,7) исп. 2; СЦ-50 25-50 0,001 (ИЧ-12,7) исп. 2; СЦ-75 50-75 0,001 (ИЧ-12,7) исп. 2; СЦ-100 75-100 0,001 (ИЧ-12,7) исп. 2; СЦ-125 100-125 0,001 (ИЧ-12,7) исп. 2; СЦ-150 100-150 0,001 (ИЧ-12,7) исп. 2; СЦ-150 125-150 0,001 (ИЧ-12,7) исп. 2; СЦ-175 150-175 0,001 (ИЧ-12,7) исп. 2; СЦ-200 175-200 0,001 (ИЧ-12,7) исп. 2; СЦ-225 200-225 0,001 (ИЧ-12,7) исп. 2; СЦ-250 225-250 0,001 (ИЧ-12,7) исп. 2; СЦ-275 250-275 0,001 (ИЧ-12,7) исп. 2; СЦ-300 275-300 0,001 (ИЧ-12,7) исп. 2.
Товарный знак наносится на паспорт скоб типографским методом, на
теплоизоляционную накладку или на циферблат встроенного отсчетного устройства краской или методом гравировки.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, на обратную сторону теплоизоляционной накладки или переставную пятку каплеструйным методом или методом лазерной гравировки. Диапазон измерений скобы наносится на теплоизоляционную накладку краской или методом лазерной гравировки.

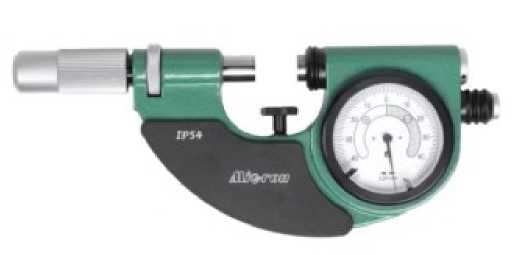

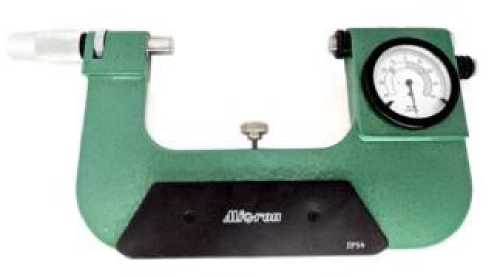

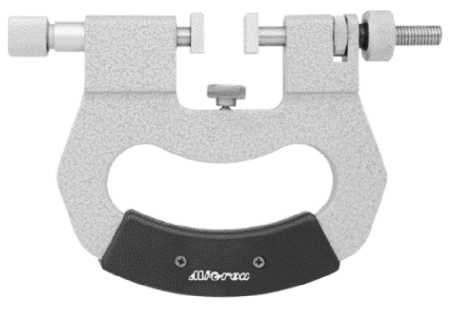

Фотографии общего вида скоб представлены на рисунках 1 - 3. Обозначение места нанесения заводского номера представлены на рисунке 4.

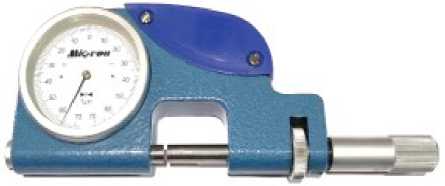

Рисунок 1 - Общий вид скоб моделей СР и СРП

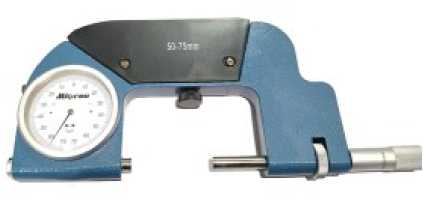

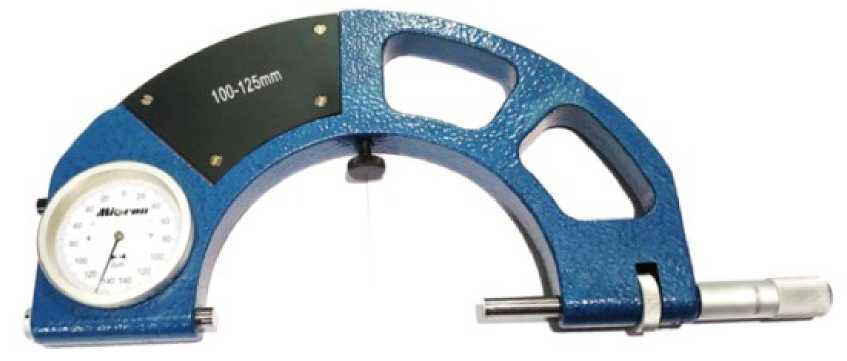

Рисунок 2 - Общий вид скоб модели СР

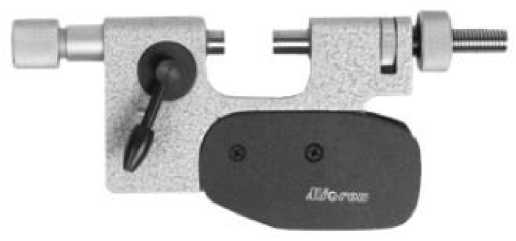

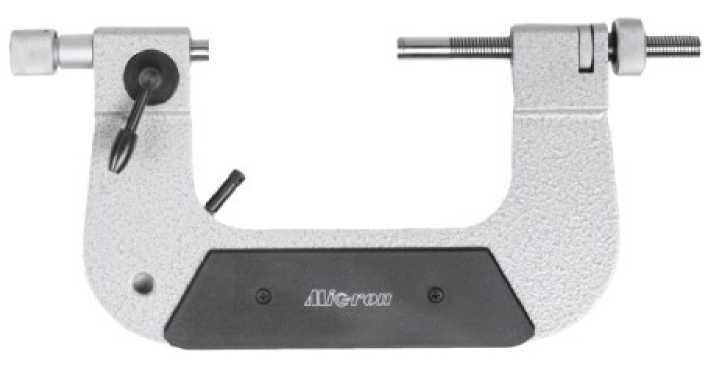

Рисунок 3 - Общий вид скоб моделей СИ и СЦ (без отсчетного устройства)
Место нанесения заводского номера

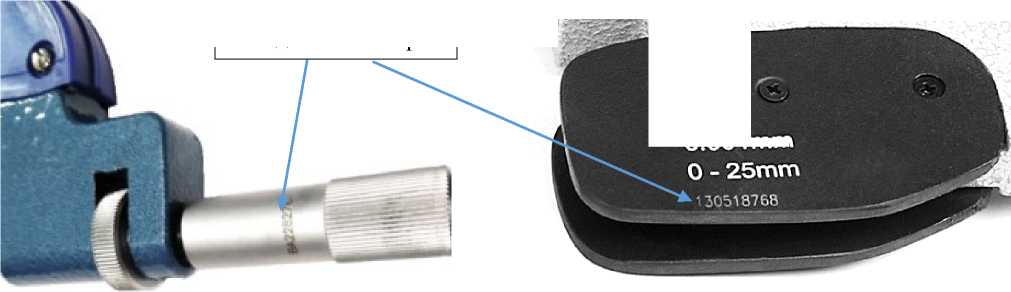

Рисунок 4 - Обозначение места нанесения заводского номера
Таблица 1 - Метрологические характеристики скоб модели СИ с ценой деления отсчетного устройства 0,01 мм
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений линейных размеров с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений*, мм |
на нормируемом** участке 0,1 мм |
на любом участке 3 мм | |||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |||
|
от 0 до 25 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 0 до 50 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 25 до 50 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 50 до 75 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 50 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 75 до 100 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 100 до 125 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±8 |
±15 |
|
от 100 до 150 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 100 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 125 до 150 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 150 до 175 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 150 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
Продолжение таблицы 1
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений линейных размеров с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений*, мм |
на нормируемом** участке 0,1 мм |
на любом участке 3 мм | |||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | |||
|
от 175 до 200 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±10 |
±20 |
|
от 200 до 225 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±20 |
|
от 225 до 250 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±20 |
|
от 250 до 275 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±20 |
|
от 275 до 300 |
0,01 |
от 0 до 3 от 0 до 5 от 0 до 10 |
±5 |
±10 |
±12 |
±25 |
* Диапазон зависит от диапазона измерений входящего в комплект индикатора часового типа. ** Нормированный участок 0,1 мм устан авливается в пределах второго оборота индикатора.
Таблица 2 - Метрологические характеристики скоб моделей СИ, СР, СРП с ценой деления отсчетного устройства 0,001; 0,002 мм
|
Модель скобы |
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений, мм |
±30 делений от нулевого штриха |
св. ±30 делений от нулевого штриха | ||||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | ||||
|
СИ |
от 0 до 25 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 |
|
от 25 до 50 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 50 до 100 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 100 до 150 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 150 до 200 |
0,001 |
от -0,05 до +0,05 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
СР |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 |
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 50 до 75 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 75 до 100 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 25 до 50 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 50 до 75 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 75 до 100 |
0,001 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
Продолжение таблицы 2
|
Модель скобы |
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства в интервалах шкалы, мкм | ||||
|
Цена деления, мм |
Диапазон измерений, мм |
±30 делений от нулевого штриха |
св. ±30 делений от нулевого штриха | ||||
|
Исп.1 |
Исп.2 |
Исп.1 |
Исп.2 | ||||
|
СР |
от 100 до 125 |
0,002 |
от -0,14 до +0,14 |
±1,0 |
±2,0 |
±2,0 |
±4,0 |
|
от 125 до 150 |
0,002 |
от -0,14 до +0,14 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
|
от 150 до 175 |
0,002 |
от -0,14 до +0,14 |
±2,0 |
±4,0 |
±3,0 |
±6,0 | |
|
от 175 до 200 |
0,002 |
от -0,14 до +0,14 |
±2,0 |
±4,0 |
±3,0 |
±6,0 | |
|
СРП |
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±0,7 |
±1,5 |
±1,4 |
±3,0 |
|
от 25 до 50 |
0,001 |
от -0,04 до +0,04 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 0 до 25 |
0,001 |
от -0,07 до +0,07 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
|
от 25 до 50 |
0,001 |
от -0,07 до +0,07 |
±0,7 |
±1,5 |
±1,4 |
±3,0 | |
Таблица 3 - Метрологические характеристики скоб модели СЦ с шагом дискретности отсчетного устройства 0,01; 0,001 мм
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства, мкм | ||
|
Шаг дискретности, мм |
Диапазон измерений*, мм |
на любом участке 3 мм | ||
|
Исп.1 |
Исп.2 | |||
|
от 0 до 25 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 0 до 50 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 25 до 50 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 50 до 75 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 50 до 100 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 75 до 100 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 100 до 125 |
0,01 |
от 0 до 12,7 |
±8 |
±15 |
|
от 125 до 150 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 150 до 175 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 175 до 200 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 200 до 225 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 225 до 250 |
0,01 |
от 0 до 12,7 |
±10 |
±18 |
|
от 250 до 275 |
0,01 |
от 0 до 12,7 |
±15 |
±24 |
|
от 275 до 300 |
0,01 |
от 0 до 12,7 |
±15 |
±24 |
|
от 0 до 25 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 0 до 50 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 25 до 50 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 50 до 75 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 75 до 100 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 100 до 125 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 100 до 150 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
Продолжение таблицы 3
|
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб с учетом погрешности измерений отсчетного устройства, мкм | ||
|
Шаг дискретности, мм |
Диапазон измерений*, мм |
на любом участке 3 мм | ||
|
Исп.1 |
Исп.2 | |||
|
от 125 до 150 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 150 до 175 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 175 до 200 |
0,001 |
от 0 до 12,7 |
±6 |
±10 |
|
от 200 до 225 |
0,001 |
от 0 до 12,7 |
±10 |
±15 |
|
от 225 до 250 |
0,001 |
от 0 до 12,7 |
±10 |
±15 |
|
от 250 до 275 |
0,001 |
от 0 до 12,7 |
±12 |
±17 |
|
от 275 до 300 |
0,001 |
от 0 до 12,7 |
±12 |
±17 |
* Диапазон зависит от диапазона измерений входящего в комплект индикатора часового типа.
Таблица 4 - Допуски плоскостности и параллельности, измерительное усилие скоб
|
Модель скобы |
Цена деления отсчетного устройства или шаг дискретности, мм |
Верхний предел диапазона измерений скоб, мм |
Допуск, мкм |
Измерительное усилие скоб, Н |
Колебание измерительного усилия, Н, не более | |
|
плоскостности |
параллель ности | |||||
|
СИ, СЦ |
0,01 |
от 25 до 100 включ. |
0,9 |
3,5 |
от 6 до 10 |
1,5 |
|
св. 100 до 200 включ. |
6,0 |
2,0 | ||||
|
св. 200 |
1,2 |
- |
от 8 до 12 | |||
|
0,001 |
от 25 до 100 включ. |
0,3 |
0,9 |
от 6 до 10 |
1,5 | |
|
св. 100 |
0,6 |
2,5 |
2,0 | |||
|
СР |
0,001; 0,002 |
25 |
0,6 |
1,2 |
от 4 до 8 |
1,5 |
|
50 |
1,5 | |||||
|
75 |
2,0 |
от 6 до 10 |
2,0 | |||
|
100 |
2,5 | |||||
|
125 |
3,0 | |||||
|
150 |
3,5 | |||||
|
175 |
4,0 | |||||
|
200 |
4,5 | |||||
|
СРП |
0,001 |
от 25 до 50 |
0,3 |
0,9 |
от 5 до 7 |
1,5 |
|
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы | ||||||
Таблица 5 - Размах показаний
|
Наименование характеристики |
Значение |
|
Размах показаний: | |
|
- для скоб моделей СИ, СР, СРП, цены деления шкалы отсчетного | |
|
устройства, не более |
1/3 |
|
- для скоб модели СЦ, шага дискретности цифрового отсчетного | |
|
устройства, не более |
1 |
Таблица 6 - Габаритные размеры и масса
СИ, СЦ
Модель скобы
СР, СРП
|
Диапазон измерений скоб, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
Длина |
Ширина |
Высота | ||
|
от 0 до 25 |
260 |
50 |
140 |
1,0 |
|
от 25 до 50 |
290 |
50 |
140 |
1,0 |
|
от 0 до 50 |
290 |
50 |
140 |
1,0 |
|
от 50 до 75 |
310 |
50 |
170 |
1,1 |
|
от 50 до 100 |
340 |
50 |
170 |
1,2 |
|
от 75 до 100 |
340 |
50 |
170 |
1,2 |
|
от 100 до 125 |
360 |
50 |
210 |
1,4 |
|
от 100 до 150 |
390 |
50 |
210 |
1,5 |
|
от 100 до 200 |
440 |
50 |
210 |
1,7 |
|
от 125 до 150 |
390 |
50 |
210 |
1,5 |
|
от 150 до 175 |
410 |
50 |
210 |
1,6 |
|
от 150 до 200 |
440 |
50 |
210 |
1,7 |
|
от 175 до 200 |
440 |
50 |
210 |
1,7 |
|
от 200 до 225 |
460 |
50 |
280 |
1,9 |
|
от 225 до 250 |
490 |
50 |
280 |
2,1 |
|
от 250 до 275 |
510 |
50 |
280 |
2,3 |
|
от 275 до 300 |
560 |
50 |
280 |
2,5 |
|
от 0 до 25 |
200 |
30 |
80 |
0,9 |
|
от 25 до 50 |
230 |
30 |
100 |
1,3 |
|
от 50 до 75 |
250 |
30 |
110 |
1,6 |
|
от 75 до 100 |
280 |
30 |
140 |
2,1 |
|
от 100 до 125 |
300 |
30 |
160 |
2,6 |
|
от 125 до 150 |
330 |
30 |
180 |
3,6 |
|
от 150 до 175 |
350 |
30 |
210 |
4,4 |
|
от 175 до 200 |
380 |
30 |
260 |
5,1 |
Примечание - Габаритные размеры и масса скоб моделей СИ, СЦ указаны без учета отсчетного устройства.
Таблица 7 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от +17 до +23 80 |
наносится на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Скоба с отсчетным устройством |
Micron* |
1 шт. |
|
Отсчетное устройство* (для скоб моделей СИ, СЦ) |
- |
1 шт. |
|
Комплект переставных пяток (для скоб модели СИ, СЦ с верхним пределом диапазона измерений св. 200 мм) |
- |
1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
СОУ.00.001.ПС |
1 экз. |
|
*Модель (модификация) в соответствии с заказом. | ||
приведены в разделе 5 «Подготовка к работе и проведение измерений» паспорта СОУ.00.001.ПС.
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия «Скобы с отсчетным устройством Micron».
ПравообладательSHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China.
ИзготовительSHANGHAI UNI-STAR TOOLS COMPANY, КНР
Адрес: No.15-2, Hangqi Road, Damaiwan Industrial Park, Pudong, Shanghai, 201316, China.
Испытательный центрОбщество с ограниченной ответственность ю «А3 ИНЖИНИРИНГ» (ООО «А3-И») Адрес: 117105, г. Москва, Нагорный пр-д, д. 7, стр.1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46
E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312199.
Регистрационный № 91454-24 Характер производства: серийное Дата утверждения акта испытаний, на основании которого принято решение об утверждении типа средств измерений: 28.11.2023 г.
Заводские, серийные номера или буквенно-цифровые обозначения средств измерений, изготовленных для испытаний и (или) представленных на испытания: СР-100 75-100 0,001 исп.1, зав. № 140110188; СР-50 25-50 0,001 исп.2, зав. № 171102777;СИ-150 100-150 0,001 (ИЧ-1) исп.2, зав. № 181003418 с индикатором часового типа торговой марки Micron, модификация ИЧ 0-1 мм ц.д. 0,001 мм исполнение 1, рег. № 82404-21, зав. № 17766;СИ-25 0,001 (ИЧ-1) исп.1, зав. № 130416784 с индикатором часового типа торговой марки Micron, модификация ИЧ 0-1 мм ц.д. 0,001 мм исполнение 0, рег. № 82404-21, зав. № 17765;СИ-100 50-100 0,001 (ИЧ-1) исп.1, зав. № 181003444 с индикатором часового типа торговой марки Micron, модификация ИЧ 0-1 мм ц.д. 0,001 мм исполнение 0, рег. № 82404-21, зав. № 17734;СИ-25 0,01 (ИЧ-5) исп.1, зав. № 130416712, с индикатором часового типа торговой марки Micron, модификация ИЧ 0-5 мм ц.д. 0,01 мм исполнение 0, рег. № 82404-21, зав. № 32927;СР-125 100-125 0,002 исп.1, зав. № 171103152;СИ-50 0,01 (ИЧ-3) исп.2, зав. № 181003420, с индикатором часового типа торговой марки Micron, модификация ИЧ 0-3 мм ц.д. 0,01 мм исполнение 1, рег. № 82404-21, зав. № Е09863;СИ-200 100-200 0,01 (ИЧ-10) исп.1, зав. № 181003425, с инди катором часового типа торговой марки Micron, модификация ИЧ 0-10 мм ц.д. 0,01 мм исполнение 0, рег. № 82404-21, зав. № 29682;СРП-25 0,001 исп.1, зав. № 171102798;СЦ-25 0,01 (ИЦ-12,7) исп.1, зав. № 140110374, с индикатором часового типа торговой марки Micron, модификация ИЦ 0-12,7 мм ц.д. 0,01 мм, рег. № 82404-21, зав. № СУ03305;СЦ-50 25-50 0,01 (ИЦ-12,7) исп.2, зав. № 140110451, с индикатором часового типа торговой марки Micron, модификация ИЦ 0-12,7 мм ц.д. 0,01 мм, рег. № 82404-21, зав. № СУ03306;СЦ-300 275-300 0,001 (ИЦ-12,7) исп.1, зав. № 140110627, с индикатором часового типа торговой марки Micron, модификация ИЦ 0-12,7 мм ц.д. 0,001 мм, рег. № 82404-21, зав. № СУ033804
Код идентификации производства средств измерений: ОС
