МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

11 мая 2018 г.                                                  № 894_______

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 50833/1 «Весы автомобильные неавтоматического действия ВМ-М» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «УК ВЕСМАШ» от 04 апреля 2018 г. № 1218, № 1219 и № 1220 приказываю:

• 1.  Внести изменения в описание типа на весы автомобильные неавтоматического действия ВМ-М, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 53575-13, изложив его в новой редакции согласно приложению к настоящему приказу. Установить поверку по ГОСТ OIML R 76-1 -2011 (Приложение ДА) и распространить его действие, в том числе на средства измерений, находящиеся в эксплуатации.

• 2. Переоформить свидетельство об утверждении типа № 50833/1 «Весы автомобильные неавтоматического действия ВМ-М», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 53575-13, в связи с заменой документа на поверку.

• 3. Продлить срок действия свидетельства об утверждении типа средств измерений № 50833/1 «Весы автомобильные неавтоматического действия ВМ-М» на последующие 5 лет.

• 4.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

( \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «11» мая 2018 г. №894

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ВМ-М

Весы автомобильные неавтоматического действия ВМ-М (далее - весы) предназначены для измерения массы автотранспортных средств в режиме статического взвешивания.

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от датчиков обрабатываются, преобразуются в цифровые при помощи индикатора и отображаются в единицах массы на цифровом дисплее последнего.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) со встроенными датчиками и индикатора, расположенного в отапливаемом помещении весовой.

ГПУ весов состоит из двух параллельно расположенных весовых платформ, жёсткосоединённых между собой поперечными балками.

В весах применяются датчики типа Single Shear Beam модели Н8С (госреестр № 55371-13) производства фирмы «Zhonghang Electronic Measuring Instruments Co., Ltd (ZEMIC), Китай или SQB (госреестр № 57673-14) производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd», Китай.

В весах используются индикаторы CI-200A производства фирмы «CAS Corporation Ltd.», Р. Корея (госреестр № 50968-12) или VT 200 (VT 220) производства фирмы Vishay Transducers Ltd. (VT), Израиль.

Установка ГПУ весов может производиться:

• 1)   на поверхность дорожного полотна - при этом способе въезд транспорта на весы осуществляется по пандусам.

• 2)  в приямок - при этом способе ГПУ весов расположено на одном уровне с поверхностью дорожного полотна.

Форма маркировки весов: Весы автомобильные ВМ-М-Х, где: ВМ-М - тип весов; X - значения максимальной нагрузки весов, т.

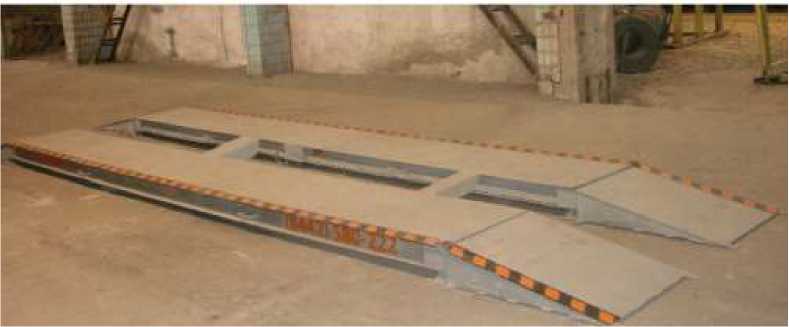

Общий вид весов представлен на рисунке 1.

Рисунок 1 - Общий вид весов ВМ-М

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

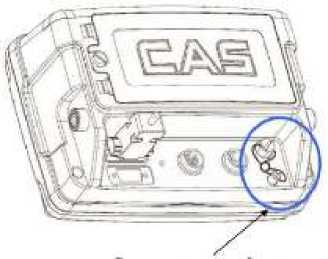

Место пломбирования индикатора CI-200A

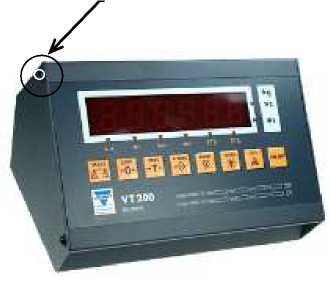

Место пломбирования

индикатора VT200/220

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение (далее - ПО) индикаторов CI-200A и VT 200/220 является встроенным и полностью метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее индикатора при его включении.

Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой, предотвращающей доступ к переключателю юстировки. ПО не может быть модифицировано без нарушения защитной пломбы и изменения переключения юстировки.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Класс точности весов по ГОСТ OIML R 76-1-2011.........................................III (средний)

Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2.

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности устройства установки на нуль......................±0,25 е

Диапазон устройства выборки массы тары............................................от 0 до 50% Max

Таблица 3 - Технические характеристики весов

Таблица 4 - Габаритные размеры, масса и количество платформ в составе ГПУ весов

наносится методом штемпелевания на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на титульный лист Руководства по эксплуатации.

Таблица 5 - Комплектность весов

осуществляется по ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания. Приложение ДА.

Основные средства поверки:

рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири класса точности М1, М1-2 и М3 по ГОСТ OIML R 111-1-2009.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) паспорт на весы.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерения массы.

Общество с ограниченной ответственностью «УК ВЕСМАШ» (ООО «УК ВЕСМАШ») ИНН 3443117187

Адрес: 400012, г. Волгоград, ул. Хорошева, д. 16

Телефон/факс: +7 (8442) 340-101, 340-102

Web-сайт: www.vesomash.ru

Федеральное государственное унитарное предприятие «Сибирский государственный ордена Трудового Красного Знамени научно-исследовательский институт метрологии» (ФГУП «СНИИМ»)

Адрес: 630004, г. Новосибирск, пр. Димитрова, 4

Телефон/факс: +7 (383) 210-08-14

Е-mail: director@sniim.ru

Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
