МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/                                ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

сведения О СЕРТИФИКАТЕ зп

Сертификат: 02A929B5000BAEF7814AB38FF70B046437

Кому выдан: Шалаев Антон Павлович

Действителен: с 27.12.2021 до 27.12.2022

\_________________________________/

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1020

Сведения об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1020

Лист № 1 Регистрационный № 69000-17 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термометры бесконтактные инфракрасные модели JXB-183

Термометры бесконтактные инфракрасные модели JXB-183 (далее по тексту -термометры) предназначены для бесконтактных измерений поверхности твердых тел по их собственному тепловому излучению, а также для индикации показаний температуры лобной части тела человека.

Принцип действия термометров бесконтактных инфракрасных модели JXB-183 состоит в преобразовании в электрический сигнал теплового энергии инфракрасного излучения поверхности тела или твердых тел. Электрический сигнал подвергается усилению, аналогоцифровому преобразованию и отображению в цифровом виде на экране жидкокристаллического дисплея.

Термометры бесконтактные инфракрасные модели JXB-183 изготовлены из пластикового корпуса, на лицевой стороне которого находятся жидкокристаллический дисплей и кнопки управления:

• - «SCAN» для проведения сканирования или измерения температуры;

• - «MODE» для выбора режима измерения температуры;

• - «°C/°F» для переключения между градусами Цельсия и Фаренгейта;

• - «MEM» для отображения данных о последних 32 измерениях температуры.

В термометрах предусмотрены 2 рабочих режима:

• - «SURFACE» (для измерения температуры поверхности различных предметов);

• - «BODY» (для индикации температуры тела человека).

В термометрах имеется звуковая сигнализация включения, завершения измерения температуры и превышения порогового значения температуры, а также режим автоматического отключения после окончания измерения. Питание термометров осуществляется при помощи 2-х сменных элементов питания типа «ААА».

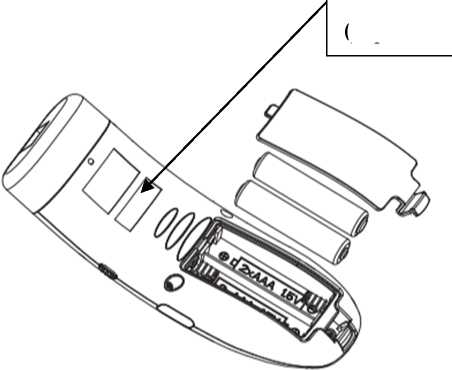

Фотография общего вида термометров приведена на рисунке 1. Цветовая гамма корпуса термометров может быть изменена по решению Изготовителя в одностороннем порядке.

Заводской (серийный) номер наносится на тыльную сторону корпуса термометра. Конструкция термометров не предусматривает нанесение знака поверки на средство измерений.

SCAN

Место нанесения

заводского (серийного) номера

Рисунок 1 - Общий вид термометров бесконтактных инфракрасных модели JXB-183 Пломбирование термометров не предусмотрено.

Термометры бесконтактные инфракрасные модели JXB-183 имеют встроенное программное обеспечение, которое используется для преобразования и обработки информации, полученной в процессе проведения измерения, загружаемое в термометр на предприятии-изготовителе во время производственного цикла.

Структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится на титульный лист Руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус термометра.

Таблица 3 - Комплектность средства измерений

Сведения о методиках (методах) измерений приведены в разделе 5 Руководства по эксплуатации.

ГОСТ 28243-96 Пирометры. Общие технические требования.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.

Стандарт предприятия фирмы-изготовителя.

Фирма «Guangzhou Berrcom Medical Device Co, Ltd», Китай Адрес: №38 Huanzhen Xi Road, Dagang Town, Panyu, Guangzhou, China Телефон: +(86) 20 34803118 Факс: +(86) 20 34802683

E-mail: coco@jxb-htb.net

Web-сайт: www.rycom-med.com

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи ФГБУ «ВНИИМС» об аккредитации по проведению испытаний средств измерений в целях утверждения типа в реестре аккредитованных лиц 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1020

Лист № 1

Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики температуры многозонные цифровые МЦДТ 0922 во взрывозащищенном исполнении

Датчики температуры многозонные цифровые МЦДТ 0922 во взрывозащищенном исполнении (далее - датчики температуры или МЦДТ) предназначены для одновременного измерения температуры в нескольких точках объекта, в частности, для полевого определения температуры грунтов по ГОСТ 25358-2012.

Принцип действия датчиков температуры основан на преобразовании температуры, воздействующей на чувствительные элементы преобразователей температуры (ПТ) МЦДТ, в цифровой код при помощи встроенных в каждый ПТ аналого-цифровых преобразователей и последующей передаче измеренных значений на внешние устройства.

Датчик температуры состоит из измерительной части, в которую входят ПТ, соединенные кабелем, и части с разъемом, подключаемым к считывающему прибору -контроллеру цифровых датчиков портативному ПЦКД или другому совместимому прибору. Корпус каждого преобразователя температуры электрически изолирован.

Данные (уникальный идентификационный код, коэффициенты индивидуальной статической характеристики (ИСХ) и позиционное расположение преобразователя температуры в МЦДТ), хранятся во встроенном энергонезависимом запоминающем устройстве каждого преобразователя температуры МЦДТ. Доступ к данным осуществляется через последовательный интерфейс по специальному протоколу информационного обмена Modbus RTU. Уникальный идентификационный код ПТ доступен только для считывания. Коэффициенты ИСХ и позиционное расположение ПТ в МЦДТ доступны для считывания и записи.

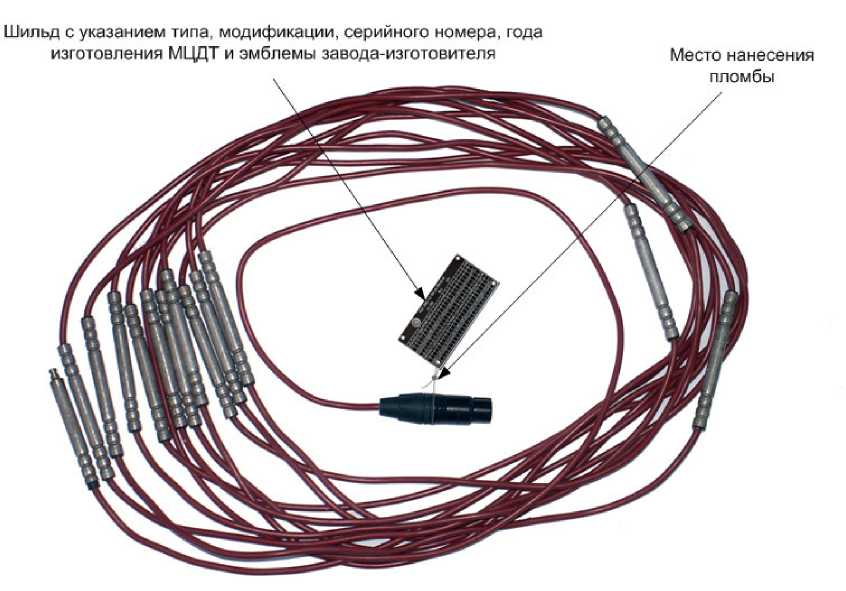

Общий вид датчиков температуры представлен на рисунке 1. Пломбирование датчиков температуры не предусмотрено.

Место нанесения пломбы

Шильд с указанием типа, модификации, серийного номера, года изготовления МЦДТ и эмблемы завода-изготовителя

Программное обеспечение (ПО) состоит из встроенной в запоминающем устройстве преобразователя температуры МЦДТ части ПО.

Уровень защиты внутреннего (встроенного) ПО, от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -Основные технические характеристики

наносится на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 1 паспорта и руководства по эксплуатации.

ГОСТ 25358-2012 Грунты. Метод полевого определения температуры

МКСН.405226.001 ТУ Датчик температуры многозонный цифровой МЦДТ 0922 во взрывозащищенном исполнении. Технические условия

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Акционерное общество «Научно-производственное предприятие «Эталон» (АО «НПП «Эталон»)

ИНН 5504087401

Адрес: 644009, г. Омск, ул. Лермонтова, 175

Телефон: (3812) 36-84-00

Web-сайт: omsketalon.ru

E-mail: fgup@omsketalon.ru

Федеральное государственное унитарное предприятие «Всероссийский исследовательский институт метрологической службы»

(ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон (факс): (495) 437-99-79; 437-56-66

Web-сайт: https://www.vniims.ru/

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «20» апреля 2022 г. № 1020

Лист № 1 Регистрационный № 58231-14 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М

Измерители фликера, колебаний напряжения и гармонических cоставляющих тока ИФГ 20.1М (далее - измерители) предназначены для измерений количественных характеристик фликера и эмиссии гармонических составляющих тока.

Принцип действия измерителей основан на преобразовании входных сигналов напряжения и тока в двоичный код с помощью аналого-цифрового преобразователя, с последующим вычислением значений измеряемых величин.

Измерители представляют собой многофункциональные приборы с программным обеспечением, работающие в трех режимах: «Гармоники тока», «Фликерметр» и «Тестовый».

В состав измерителей входят:

-источник питания;

-блок измерения, обработки и управления;

-цифровой генератор тестовых сигналов.

Измерители имеют две модификации (модели): ИФГ 20.1М-1, ИФГ 20.1М-3. Модификации различаются между собой конструктивным исполнением источника питания.

В модели ИФГ 20.1М-1 предусмотрен однофазный источник питания, в модели ИФГ 20.1М-3 - трехфазный источник питания.

Источник питания (ИП) вырабатывает выходное стабилизированное напряжение переменного тока 220/230 В частотой 50 Гц и напряжения постоянного тока, необходимые для работы составных частей измерителя. Входящий в состав ИП корректор коэффициента мощности регулирует сдвиг фазы между входным током и напряжением, поддерживая входной cos ф на уровне не менее 0,98 при различном характере нагрузки. Выходное сопротивление ИП переключается в зависимости от режима работы измерителя. ИП оснащён устройствами защиты от перегрузки по току, короткого замыкания выхода и перегрева.

Блок измерения, обработки и управления с помощью аналого-цифрового преобразователя (АЦП) делает выборку из входных сигналов и направляет данные в устройство измерения, обработки и управления, где производится расчет, анализ, а также накопление и вывод информации на монитор и принтер. В его состав входят материнская плата, процессор, модуль оперативной памяти, видеоадаптер, накопители на жёстких и гибких магнитных дисках.

Цифровой генератор тестовых сигналов (ГТС) вырабатывает сигналы, используемые при проверке и калибровке измерителя. В ГТС использованы два 12-ти разрядных цифроаналоговых преобразователя (ЦАП) с дифференциальной нелинейностью не более ±0,025 %. Частота дискретизации - 12800 Гц.

Заводской номер наносится на маркировочную табличку (шильдик) любым технологическим способом в виде цифрового или буквенно-цифрового кода.

Измеритель имеет внешнее программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.

Внешнее ПО (оболочка для управления измерителем, подменяющая графический интерфейс операционной системы), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих и архивных, измеренных и вычисленных) и проведение контроля за текущими параметрами.

Внешнее ПО содержит форму ввода данных (коэффициентов, предназначенных для проведения калибровки измеряемых среднеквадратических значений напряжения и тока), доступ к которой защищен pin -кодом.

Внешнее ПО является метрологически значимым.

Метрологические характеристики нормированы с учетом влияния внешнего ПО.

Таблица 1 - Характеристики программного обеспечения (ПО)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

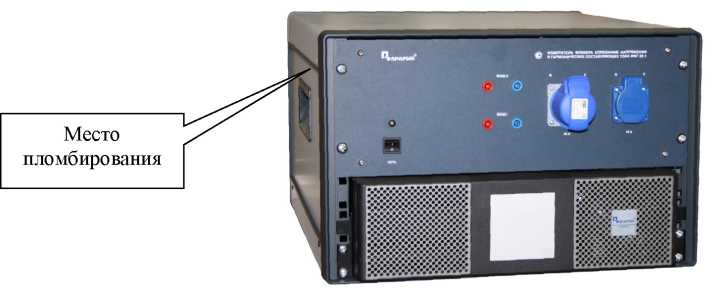

Общий вид

измерителей фликера, колебаний напряжения и гармонических

составляющих тока ИФГ 20.1М

Метрологические характеристики измерителей приведены в таблицах 2-3.

Таблица 2 - Метрологические характеристики

Таблица 3- Обобщенная частотная характеристика измерителей

Таблица 4 - Технические характеристики измерителей

Рабочие условия применения:

Температура окружающего воздуха, °С                                          10 ... 45

Относительная влажность воздуха при 25 °С, %, не более                          80

Атмосферное давление, кПа                                                84 . 106,7

наносится на переднюю панель измерителей методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации и паспорта печатным способом.

В комплект измерителей фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М входят составные части, принадлежности и документация, приведенные в таблице 5.

Таблица 5 - Комплектность измерителей фликера, колебаний напряжения и

гармонических составляющих тока ИФГ 20.1М

приводятся в разделе 14 руководства по эксплуатации РПЛД.411722.012 РЭ.

• 1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

• 2. ГОСТ 30804.3.2-2013 " Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний".

• 3. ГОСТ IEC 61000-3-2-2021 «Нормы эмиссии гармонических составляющих тока (оборудование с выходным током не более 16 А на фазу)»

• 4. ГОСТ 30804.3.3-2013 «Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний».

• 5. ГОСТ IEC 61000-3-3-2015 «Ограничение изменений напряжения, колебаний напряжения и фликера в общественных низковольтных системах электроснабжения для оборудования с номинальным током не более 16 А (в одной фазе), подключаемого к сети электропитания без особых условий»

• 6. ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования».

• 7. ГОСТ 30804.3.11-2013 «Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 75 А (в одной фазе), подключаемыми к низковольтным системам энергоснабжения при определенных условиях. Нормы и методы испытаний».

• 8. ГОСТ 30804.3.12-2013 «Совместимость технических средств электромагнитная. Нормы гармонических составляющих тока, создаваемых техническими средствами с потребляемым током более 16 А, но не более 75 А (в одной фазе), подключаемыми к низковольтным распределительным системам энергоснабжения. Нормы и методы испытаний».

• 9.  ГОСТ IEC 61000-3-12-2016 «Нормы гармонических составляющих тока, создаваемых оборудованием, подключаемым к общественным низковольтным системам, с входным током более 16 А, но не более 75 А в одной фазе»

• 10. РПЛД.411722.012 ТУ «Измерители фликера, колебаний напряжения и гармонических составляющих тока ИФГ 20.1М. Технические условия»

• 11. Приказ Федерального агентства по техническому регулированию и метрологии № 2316 от 31 декабря 2020 г. «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц»

• 12. Приказ Федерального агентства по техническому регулированию и метрологии №575 от 14 мая 2015 г. «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140'⁸ до 100 А в диапазоне частот от 1-10’¹ до 140⁶ Гц»

• 13. Приказ Федерального агентства по техническому регулированию и метрологии №1942 от 03 сентября 2021 г. «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’¹ до 240⁹ Гц»

• 14. Приказ Федерального агентства по техническому регулированию и метрологии №1621 от 31 июля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ООО Научно-производственное предприятие «Прорыв» (ООО НПП «Прорыв»)

ИНН 1001058862

Адрес: 185035, Республика Карелия, г. Петрозаводск, ул. Андропова, 10

Тел.: (8142)78 49 89

E-mail: info@proryvnpp.ru http://proryvnpp.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»). Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.

Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.

Номер аттестата аккредитации 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «20» апреля 2022 г. № 1020

Лист № 1 Регистрационный № 49913-12 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Динамометры электронные ДМ-МГ4

Динамометры электронные ДМ-МГ4 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия.

Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.

Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.

Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.

Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.

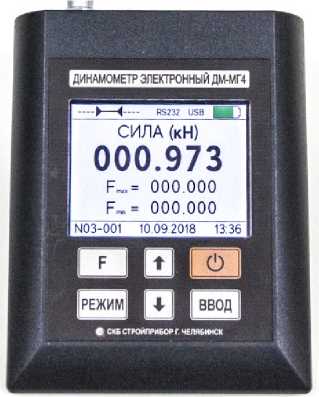

Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:

• - установление нулевых показаний;

• - индикацию пиковых значений приложенной нагрузки;

• - передачу данных на персональный компьютер;

• - запись текущего значения силы в энергонезависимую память;

• - индикацию min и max значений силы при динамическом нагружении (для ДМХ-Н/Т-КМГ4-2);

• - одновременную индикацию значений единицы величины в кН и mB/B (для ДМХ-Н/Т-КМГ4-2).

Электронный блок имеет USB-порт для подключения динамометра к персональному компьютеру.

Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой.

Динамометры имеют обозначение ДМХ-Н/Т-КМГ4 и ДМХ-Н/Т-КМГ4-2,

где: Х - вид измеряемой силы (Р - растяжение, C - сжатие, У- универсальный);

Н - наибольший предел измерений (НПИ), кН;

К - класс точности по ГОСТ Р 55223-2012 (0,5; 1; 2);

Т - варианты исполнения упругого элемента (1; 2; 3; 4; 5; 6; 7; 8; 9 приведены на рисунке

Знак утверждения типа наносится на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.

Знак поверки на динамометры не наносится.

Заводской номер указывается на фирменной табличке, расположенной на задней панели электронного блока.

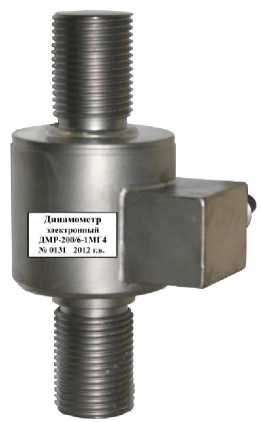

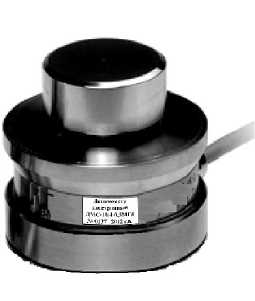

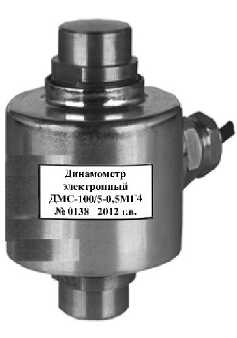

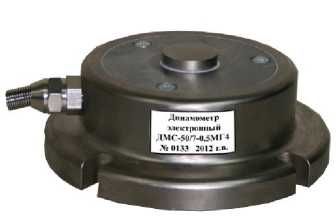

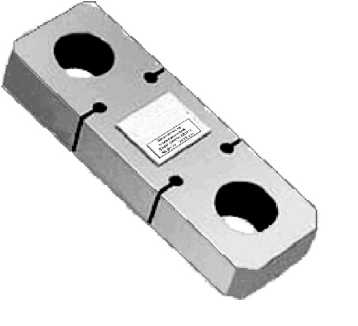

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 6

Исполнение 8

Рисунок 1 - Варианты исполнения упругого элемента

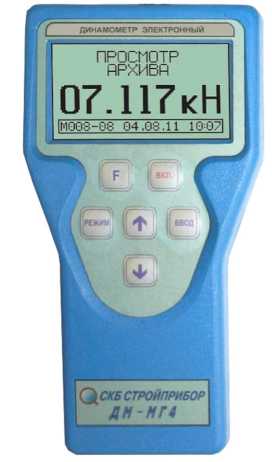

ПРОСМОТР АРХИВА

07.117кН

IM008-88 Q4.QS.il 16ЭД

Qc*s СТРОЙПРИБОР

I дм-мп

ДМХ-Н/Т-КМГ4

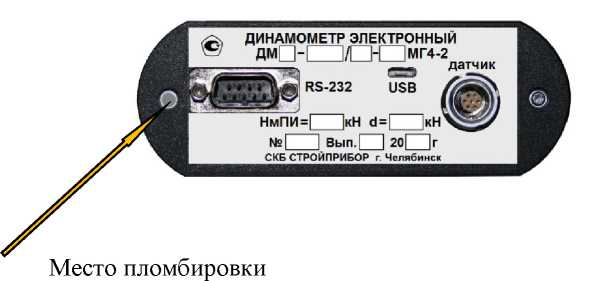

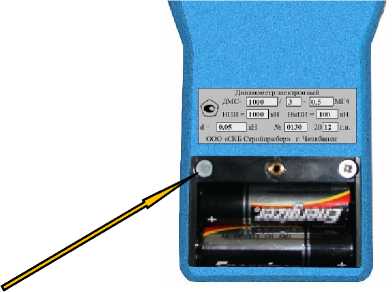

Место пломбировки

Рисунок 3 - Схема пломбировки от несанкционированного доступа

уСу Динамометр электронный

ДМС- | 1000 | / | 3 | - | 0,5 | МГ4

НмПИ= | 20 | кН d = | 0,01 | кН

№ | 0130 | вып. | 01 | 20 | 19 |

ООО «СКБ Стройприбор» г. Челябинск

а) маркировка динамометра, закрепленная на задней панели электронного блока

Рисунок 4 - Маркировка динамометра электронного ДМ-МГ4

Маркировка динамометра выполнена в виде:

а) несмываемой наклейки, закрепленной на передней панели электронного блока, на которой нанесено:

- товарный знак предприятия- изготовителя;

- условное обозначение динамометра;

б) несмываемой наклейки, закрепленной на задней панели электронного блока, на которой нанесено:

- обозначение динамометра;

• - наименование предприятия-изготовителя;

• - заводской номер динамометра;

• - значение наименьшего предела измерения (НмПИ);

• - дискретность отсчетного устройства (d);

• - год выпуска динамометра;

• - знак утверждения типа;

в) несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:

• - обозначение динамометра;

• - заводской номер динамометра;

• - год выпуска динамометра.

В динамометрах используется встроенное в электронный блок программное обеспечение (ПО). ПО выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.

Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран идентификационных данных программного обеспечения.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 «средний». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Продолжение таблицы 3

Примечание: *Динамометры с НПИ свыше 1000 кН выпускаются только на сжатие

Таблица 4 - Максимальные габаритные размеры и масса упругого элемента с силоводящими элементами в зависимости от наибольшего предела измерений

Таблица 5 - Максимальные габаритные размеры и масса электронного блока

Таблица 6 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, фотохимическим способом.

Таблица 7 - Комплектность средства измерений

приведены в разделе 2 Э 26.51.66.112-019-2019 Динамометры электронные ДМ-МГ4. Руководство по эксплуатации.

Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 № 2498

ГОСТ Р 55223-2012 Динамометры. Общие метрологические и технические требования ТУ 4273-019-12585810-2012 Динамометры электронные ДМ-МГ4. Технические условия

Общество с ограниченной ответственностью «Специальное конструкторское бюро Стройприбор» (ООО «СКБ Стройприбор»)

ИНН 7447005971

Адрес: 454084, Россия, г. Челябинск, ул. Калинина, 11-Г

Телефон/Факс: (351) 277-85-55

Web-сайт: www.stroypribor.com

E-mail: info@stroypribor.ru

Испытательный центр Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, Россия, Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713- 01-14

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
