МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

18 декабря 2019 г.

Москва

О внесении изменений в описание типа на средство измерений «Весы вагонные ВВЭ-С»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ЗАО «Измерительная техника», г. Пенза, от 21 февраля 2019 г. № 2515 пр и каз ы в аю:

• 1. Внести изменения в описание типа на весы вагонные ВВЭ-С, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 69627-17, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного

номера.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмин), ФГУП «ВНИИМС» (А. Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

г" ’                            >

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Сертификат: OOE1036E1B07EOFB80EA118900BCB6D090 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии

от «18» декабря 2019 г. № 3058

Весы вагонные ВВЭ-С (далее - весы) предназначены для измерений массы.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого объекта, в цифровой или аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал обрабатывается, и измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

Весы состоят из одного или нескольких грузоприемных устройств (в зависимости от модификации, далее - ГПУ) и весоизмерительного устройства.

ГПУ может иметь от одной до восьми механически не связанных между собой секций. Каждая секция ГПУ опирается на четыре датчика.

В зависимости от модификации весов секции могут быть выделены в комбинации, представляющие собой самостоятельные ГПУ, управление которыми производится при помощи устройства переключения ГПУ. Информация о принадлежности секций к конкретному ГПУ приведена на маркировочной табличке, установленной непосредственно на раме каждой секции ГПУ, и на электронном весоизмерительном устройстве или отображается на дисплее ПК в рабочем окне программы «Весы вагонные ВВЭ»».

Электронное весоизмерительное устройство представляет собой индикатор (п.Т.2.2.2 ГОСТ OIML R 76-1-2011) или терминал (п.Т.2.2.5 ГОСТ OIML R 76-1-2011).

Сигнальные кабели датчиков подключены к весоизмерительному устройству через соединительную (распределительную и/или клеммную) коробку.

Датчики, используемые в составе весов:

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13).

Индикаторы, используемые в составе весов:

• - приборы весоизмерительные WE, модификации WE2111 (регистрационный № 61808-15);

• - приборы весоизмерительные CI, BI, NT и PDI, модификации CI-6000A (регистрационный № 50968-12);

• - прибор весоизмерительный DISOMAT Tersus (регистрационный № 53571-13)

• - прибор весоизмерительный М1РС-01, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Терминалы, используемые в составе весов:

• - терминалы весоизмерительные CI, NT, модификации CI-200D, NT-580D, CI-600D (регистрационный № 54472-13);

• - прибор весоизмерительный М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Приборы весоизмерительные М1РС-01 и М1РС-03, изготовитель - ЗАО «Измерительная техника», г. Пенза, выполнены в виде промышленного или персонального компьютера с установ ленным специализированным программным обеспечением расчета и индикации результатов измерений «Весы вагонные ВВЭ», и включают в себя внешнее или встроенное устройство обработки аналоговых данных (М1РС-01) и/или устройство обработки цифровых данных (М1РС-03), а так же стабилизированный источник питания.

В качестве внешнего устройства обработки аналоговых данных в составе весов может использоваться устройство обработки аналоговых данных ВП1Д, изготовитель - ЗАО «Измерительная техника», г. Пенза.

Весы снабжены следующими устройствами и функциями:

а) в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011:

• - устройство автоматической и полуавтоматической установки на нуль (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - режим работы многодиапазонных весов (4.10);

• - устройство переключения ГПУ (Т.2.7.8)

б) дополнительные и сервисные функции:

• - определение нагрузки от каждой тележки и стороны вагона.

Весы выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками согласно таблицам 2 - 3 и конструктивным исполнением ГПУ.

Модификации весов имеют обозначение вида: ВВЭ-С-[1]-[2]-[3]-[4]-[5]-[6], где:

• [1] - значение максимальной нагрузки Max (Maxr), т: 20; 30; 40; 50; 60; 80; 100; 120; 150; 200; 250;

• [2] - условное обозначение значения поверочного интервала (е):

• 1 - для однодиапазонных весов: 10 кг;

• 2 - для однодиапазонных весов: 20 кг;

• 3 - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2): 10/20 кг;

• 4 - для однодиапазонных весов: 50 кг;

• 5 - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2): 20/50 кг;

• 6 - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2/e3 диапазона взвешивания W3): 10/20/50 кг.

• 7 - для однодиапазонных весов: 100 кг;

• 8 - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2): 50/100 кг;

• 9 - для многодиапазонных весов (e1 диапазона взвешивания W1/e2 диапазона взвешивания W2/e3 диапазона взвешивания W3): 20/50/100 кг.

• [3] - условное обозначение датчиков в составе весов:

А1 -датчики С16А;

А2 - датчики WBK;

Ц1 - датчики C16i;

Ц2 - датчики WBK-D;

• [4] - условное обозначение числа поверочных интервалов n в одном или нескольких диапазонах взвешивания:

• - Т - при 3000 < n < 5000;

• - отсутствует при n < 3000;

• [5] - Ex - условное обозначение весов во взрывозащищенном исполнении;

• [6] - условное обозначение количества подключенных ГПУ (наличие устройства переключения ГПУ):

• - II - два

• - III - три;

• - отсутствует для модификаций с одним ГПУ.

Лист № 3 Всего листов 8

Общий вид ГПУ представлен на рисунке 1, электронных весоизмерительных устройств -на рисунке 2, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки - на рисунке 3.

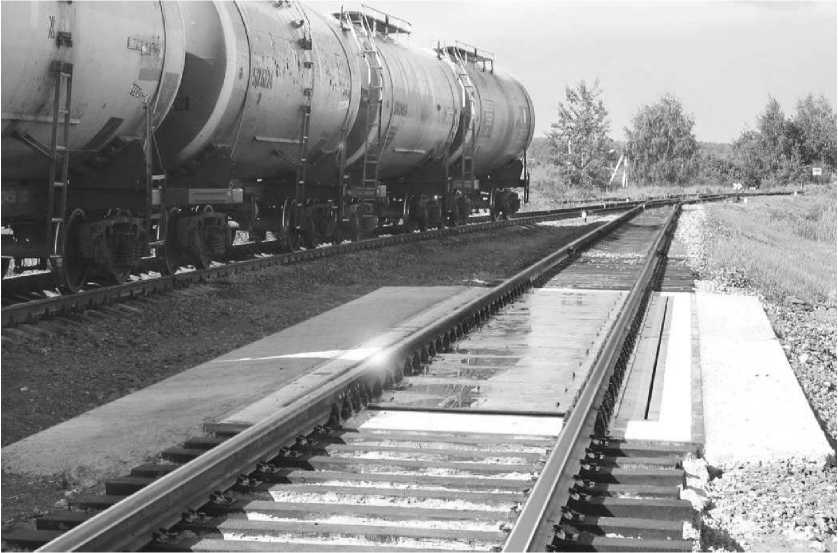

Рисунок 1 - Общий вид ГПУ весов

WE2111

CI-6000A

CI-200D

NT-580D

CI-600D

М1РС-01 и М1РС-03

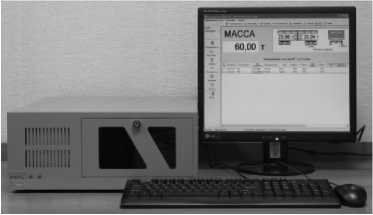

Рисунок 2 - Общий вид электронных весоизмерительных устройств

DISOMAT Tersus

1

WE2111

2

2

NT-580D

ВП1Д

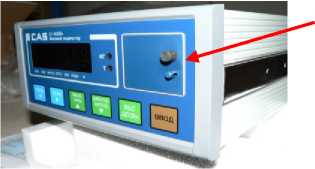

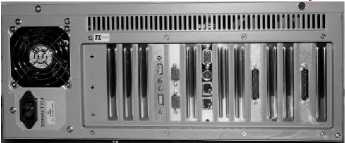

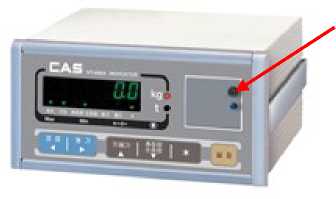

Рисунок 3 - Схемы пломбировки (где 1 - пломба в виде разрушаемой наклейки, 2 - свинцовая или пластиковая пломба, 3 - мастичная пломба).

Лист № 5 Всего листов 8 Программное обеспечение

Программное обеспечение (далее - ПО) «Весы вагонные ВВЭ» является автономным и состоит из метрологически значимой («ПИМ») и незначимой частей. Исполняемые файлы ПО защищены от случайного или намеренного изменения. При включении весов, производится автоматическое вычисление контрольной суммы по машинному коду законодательно контролируемого ПО и сравнение результата с хранящимся фиксированным значением. В случае несовпадения идентификационных данных работа ПО блокируется. Для проверки законодательно контролируемых параметров предусмотрен идентификатор, который обновляет показания при изменении одного или более значений законодательно контролируемых параметров. Идентификационные признаки метрологически значимой части ПО (таблица 1) отображаются на дисплее в рабочем окне программы при переходе в раздел «Справка - О программе», а также в главном окне программы «ПИМ». Корпус весоизмерительных приборов M1PC-01 и M1PC-03 пломбируется, что препятствует смене носителя с установленным на нем ПО.

ПО весов с электронными весоизмерительными приборами WE2111, CI-6000A, CI-200D, NT-580D, CI-600D или DISOMAT Tersus является встроенным, используется в стационарной (закрепленной) аппаратной части и является полностью метрологически значимым. Идентификационным признаком ПО служит номер версии (идентификационный номер), который отображается на дисплее весов при включении. Для защиты от несанкционированного доступа к параметрам настройки и регулировки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса электронного весоизмерительного устройства. ПО не может быть модифицировано после принятия защитных мер и изменения положения переключателя настройки и регулировки.

Защита от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

* - x не относится к метрологически значимой части ПО, цифры и/или буквы латинского алфавита; ** - x не относится к метрологически значимой части ПО, буквы латинского алфавита A-Z;

- у не относится к метрологически значимой части ПО, цифры от 0 до 9

Класс точности весов по ГОСТ OIML R 76-1-2011                            III (средний)

Диапазон уравновешивания тары однодиапазонных весов                      100 % Max

Диапазон уравновешивания тары многодиапазонных весов        100 % Max2 или 100 % Max3

Модификации весов, максимальная нагрузка Мах (Мах_г), поверочный интервал e (е) число поверочных интервалов n (ni), действительная цена деления шкалы d (di) приведены в таблицах 2, 3.

Таблица 2 - Однодиапазонные весы

• ¹⁾ Используются весоизмерительные датчики с числом поверочных интервалов n_Lc > 4000

• ²⁾ Используются весоизмерительные датчики с числом поверочных интервалов n_Lc > 5000

аблица 3 - Многодиапазонные весы

Таблица 4 - Основные технические характеристики

Весы с числом поверочных интервалов n более 3000 устанавливаются внутри сооружений, обеспечивающих защиту от атмосферных воздействий (осадков и воздушных потоков).

наносится на маркировочную табличку, расположенную на корпусе индикатора (терминала) и/или ГПУ весов, фотохимическим способом, а также типографским способом на титульный лист эксплуатационного документа.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» Приложение ДА «Методика поверки весов». Процедура поверки применяется к каждому ГПУ весов.

Основные средства поверки: гири, соответствующие классу М1, М1-2 по ГОСТ OIML R 111-1-2009.

Лист № 8 Всего листов 8 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на индикатор (терминал), соединительную коробку и/или свидетельство о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе

• 1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

• 2 ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

• 3 ИТ.404432.120 ТУ-2017 «Весы вагонные ВВЭ-С. Технические условия».

Закрытое акционерное общество «Измерительная техника» (ЗАО «Измерительная техника»), г. Пенза

ИНН 5837001496

Юридический адрес: 440031, г. Пенза, ул. Кривозерье, 28 Почтовый адрес: 440031, г. Пенза, ул. Кривозерье, 28 Телефон/факс: (841-2)34-60-92, 32-34-62 адрес в Интернет: www.Весы.рф адрес электронной почты: itves@itves.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46. Телефон/факс: (495) 437-55-77 / 437-56-66. адрес в Интернет: www.vniims.ru;

адрес электронной почты: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
