ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные СИ РМ 170-1 контроля параметров изделий 170-1

Системы измерительные СИ РМ 170-1 контроля параметров изделий 170-1 (далее -системы) предназначены для измерений напряжения и силы постоянного и переменного тока, воспроизведения силы постоянного тока и временных интервалов, а также для регистрации и отображения результатов измерений и расчетных величин.

Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу изделия, и измерении параметров характеризующих работоспособность. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений на изделие.

Конструктивно система включает в себя: стойку С170-1.9500-0, в состав которой входят: источники питания напряжения постоянного тока PSH, блок электропитания БЭП 170-1.9501-0, блок коммутации электропитания БКЭ 170-1.9503-0, в состав которого входят: плата управления БКЭ 170-1.9503-100, плата реле БКЭ 170-1.9503-90, плата RC БКЭ 170-1.9503-150; блок разовых команд БРК 170-1.92-505-0, в состав которого входят: плата управления БРК 170-1.9505-100, плата «nx» БРК 170-1.9505-300, платы реле БКЭ 170-1.9503-80; блок сопряжения БС 170-1.9504-0, в состав которого входят: плата начальных условий (А1) БС 170-1.9504-100, аналого-цифровой преобразователь (АЦП) напряжения (А3) БС 170-1.9504-300, плата разовых команд (А4) БС 170-1.9504-400, АЦП аналоговых сигналов (А5) БС 170-1.9504-500, выполненные в стандарте PCI, блок питания концентратора (А7) БС 170-1.9504-700, а также отдельные блоки: коробка разрывная РК 170-1.9527-0, в состав которой входят: платы реле БКЭ 170-1.9503-90, плата RC РК 170-1.9527-70; стенд прокачной СПР-170 170.9580-0 напольного исполнения с блоком управления (БУ) (преобразует команды от ПК в сигналы управления приводами стенда); промышленный компьютер.

Функционально системы включает в себя измерительные каналы (ИК):

- ИК напряжения постоянного тока по цепи «- 9 В Б (хх)»;

- ИК напряжения постоянного тока по цепи «- 9 В Б»;

- ИК напряжения постоянного тока по цепи «- 9 В П (хх)»;

- ИК напряжения постоянного тока по цепи «- 9 В П»;

- ИК напряжения постоянного тока по цепи «9 В П (хх)»;

- ИК напряжения постоянного тока по цепи «9 В П»;

- ИК напряжения постоянного тока по цепи «16 В П (хх)»;

- ИК напряжения постоянного тока по цепи «16 В П»;

- ИК напряжения постоянного тока по цепи «18 В П (хх)»;

- ИК напряжения постоянного тока по цепи «18 В П»;

- ИК напряжения постоянного тока по цепи «18 В Б»;

- ИК напряжения постоянного тока по цепи «- 18 В Б (хх)»;

- ИК напряжения постоянного тока по цепи «- 18 В Б»;

- ИК напряжения постоянного тока по цепи «- 27 В П (хх)»;

- ИК напряжения постоянного тока по цепи «- 27 В П»;

- ИК напряжения постоянного тока по цепи «- 27 В Н (хх)»;

напряжения постоянного тока по цепи «- 27 В Н»; напряжения постоянного тока по цепи «27 В П3-2»; напряжения постоянного тока по цепи «27 В П3-1 (хх)»; напряжения постоянного тока по цепи «27 В П3-1»; напряжения постоянного тока по цепи «27 В К (хх)»; напряжения постоянного тока по цепи «27 В К»; напряжения постоянного тока по цепи «- 27 В К (хх)»; напряжения постоянного тока по цепи «- 27 В К»; напряжения постоянного тока по цепи напряжения постоянного тока по цепи напряжения постоянного тока по цепи напряжения постоянного тока по цепи напряжения постоянного тока по цепи цепи «- 9 В Б»; цепи «- 9 В П»;

цепи «9 В П»; цепи «16 В П»;

цепи «18 В П»; цепи «18 В Б»;

цепи «- 18 В Б»; цепи «- 27 В П»;

цепи «- 27 В Н»; цепи «27 В ПЗ-1»;

цепи «27 В К»;

цепи «- 27 В К»; цепи цепи цепи цепи цепи постоянного тока по постоянного тока по силы

напряжения постоянного тока по цепям «Имит nx», «Имит ny» и «Имит nz»; напряжения постоянного тока по цепи «Сраб. ИК»;

напряжения постоянного тока по цепи «CBt»;

напряжения постоянного тока по цепи «C3t»;

напряжения постоянного тока по цепи «ишрк»;

напряжения постоянного тока по цепям «YCx», «YCy» и «YCz»;

напряжения постоянного тока начального положения и максимального отклонения рулей по цепям Р1 Р4 на выходе ДОС;

• - ИК напряжения постоянного тока начального отклонения рулей и управляющих

сигналов по цепям 6I, 6II, 6э и 61  64 воспроизводимых ИСУ;

• - ИК амплитуд трехфазного напряжения переменного тока;

• - ИК воспроизведений силы тока и длительности импульсов «nx(+)» и «nx(-)».

Принцип действия ИК основан на измерении напряжения по цепи «- 9 В Б (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ 170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 9 В Б»

Принцип действия ИК основан на измерении напряжения по цепи «- 9 В Б» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 9 В П (хх)»

Принцип действия ИК основан на измерении напряжения по цепи «- 9 В П (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ 170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 9 В П»

Принцип действия ИК основан на измерении напряжения по цепи «- 9 В П» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «9 В П (хх)»

Принцип действия ИК основан на измерении напряжения по цепи «9 В П (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ 170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

Принцип действия ИК основан на измерении напряжения по цепи «16 В П (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ 170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «16 В П»

Принцип действия ИК основан на измерении напряжения по цепи «16 В П» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «18 В П (хх)»

Принцип действия ИК основан на измерении напряжения по цепи «18 В П (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ 170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «18 В П»

Принцип действия ИК основан на измерении напряжения по цепи «18 В П» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «18 В Б»

Принцип действия ИК основан измерении напряжения по цепи «18 В Б» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

Принцип действия ИК основан на измерении напряжения по цепи «- 18 В Б» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 27 В П (хх)»

Принцип действия ИК основан на измерении напряжения по цепи «- 27 В П (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ 170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 27 В П»

Принцип действия ИК основан на измерении напряжения по цепи «- 27 В П» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 27 В Н (хх)»

Принцип действия ИК основан на измерении напряжения по цепи «- 27 В Н (хх)» посредством преобразований в АЦП платы управления БКЭ170-1.9503-100, установленной в блоке коммутации электропитания БКЭ170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 27 В Н»

Принцип действия ИК основан на измерении напряжения по цепи «- 27 В Н» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

Принцип действия ИК основан на измерении напряжения по цепи «27 В П3-1 (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В ПЗ-1»

Принцип действия ИК основан на измерении напряжения по цепи «27 В ПЗ-1» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В К (хх)»

Принцип действия ИК основан на измерении напряжения по цепи «27 В К (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В К»

Принцип действия ИК основан на измерении напряжения по цепи «27 В К» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «- 27 В К (хх)»

Принцип действия ИК основан на измерении напряжения по цепи «- 27 В К (хх)» посредством преобразований в АЦП платы управления БКЭ 170-1.9503-100, установленной в блоке коммутации электропитания БКЭ 170-1 системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

Принцип действия ИК основан на измерении напряжения по цепи «27 В П» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В НВ»

Принцип действия ИК основан на измерении напряжения по цепи «27 В НВ» посредством преобразований в плате АЦП напряжения БС170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В Н»

Принцип действия ИК основан на измерении напряжения по цепи «27 В Н» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В НГ»

Принцип действия ИК основан на измерении, в реальном времени, текущих значений с объекта контроля напряжения и силы постоянного тока по цепи «27 В НГ» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В Об»

Принцип действия ИК основан на измерении напряжения по цепи «27 В Об» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

Принцип действия ИК основан на измерении напряжения по цепи «62 В АК» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В ДУ»;

Принцип действия ИК основан на измерении напряжения по цепи «27 В ДУ» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «27 В Бат. РП-2»;

Принцип действия ИК основан на измерении напряжения по цепи «27 В Бат. РП-2» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «- 9 В Б»

Принцип действия ИК основан на измерении по цепи «- 9 В Б» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0, с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «- 9 В П»

Принцип действия ИК основан на формировании по цепи «- 9 В П» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0, с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «9 В П»

Принцип действия ИК основан на формировании по цепи «16 В П» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «18 В П»

Принцип действия ИК основан на формировании по цепи «18 В П» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «18 В Б»

Принцип действия ИК основан на формировании по цепи «18 В Б» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «- 18 В Б»

Принцип действия ИК основан на формировании по цепи «- 18 В Б» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «- 27 В П»

Принцип действия ИК основан на формировании по цепи «- 27 В П» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «- 27 В Н»

Принцип действия ИК основан на формировании по цепи «27 В П3-1» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «27 В К»

Принцип действия ИК основан на формировании по цепи «27 В К» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «- 27 В К»

Принцип действия ИК основан на формировании по цепи «- 27 В К» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «27 В П»

Принцип действия ИК основан на формировании по цепи «27 В П» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «27 В НВ»

Принцип действия ИК основан на формировании по цепи «27 В НВ» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «27 В Н»

Принцип действия ИК основан на формировании по цепи «27 В НГ» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «27 В Об»

Принцип действия ИК основан на формировании по цепи «27 В Об» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «62 В АК»

Принцип действия ИК основан на формировании по цепи «62 В АК» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «Им. Бат ИСУ»

Принцип действия ИК основан на формировании по цепи «Им. Бат ИСУ» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК силы постоянного тока по цепи «27 В ПТ»

Принцип действия ИК основан на формировании по цепи «27 В ПТ» падения напряжения постоянного тока на резисторе малого сопротивления входящего в блок БКЭ 170-1.9503-0 с последующим преобразованием с помощью АЦП платы БКЭ 170-1.9503-100 и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепям «Имит nx», «Имит ny» и «Имит nz»

Принцип действия ИК основан на измерении напряжения по цепям «Имит nx», «Имит ny» и «Имит nz» посредством преобразования в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

преобразования в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС Принцип действия ИК основан на измерении напряжения по цепи «Сраб ИКТ» посредством системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «СВЬ>

Принцип действия ИК основан на измерении напряжения по цепи «CBt» посредством преобразования в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «C3t»

Принцип действия ИК основан на измерении напряжения по цепи «C3t» посредством преобразованием в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепи «ишрк»

Принцип действия ИК основан на измерении напряжения по цепи «ишрк» посредством преобразования в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока по цепям «YCx», «YCy» и «YCz»

Принцип действия ИК основан на измерении напряжения по цепям «YCx», «YCy» и «YCz» посредством преобразования в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока начального положения и максимального отклонения рулей по цепям Р1 Р4 на выходе ДОС Принцип действия ИК основан на измерении напряжения на выходе датчиков обратной связи ДОС посредством преобразования в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК напряжения постоянного тока начального отклонения рулей и управляющих сигналов по цепям 6I, 6II, 6э и 61  64 воспроизводимых ИСУ

Принцип действия ИК основан на измерении напряжения воспроизводимых ИСУ объектом контроля текущих значений постоянного тока начального отклонения рулей и управляющих сигналов посредством преобразования в плате АЦП аналоговых сигналов БС 170-1.9504-500, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК амплитуд трехфазного напряжения переменного тока

Принцип действия ИК основан на измерении напряжения переменного тока амплитудой 36 В с частотой 1000 Гц по фазам «А», «В» и «С» посредством преобразований в плате АЦП напряжения БС 170-1.9504-300, установленной в БС системы, и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

ИК воспроизведений силы тока и длительности импульсов «nx(+)» и «nx(-)»

Принцип действия ИК основан на воспроизведении, при подаче с управляющего компьютера команд Вкл(пх+) или Вкл(пх-), в плате «пх» БРК 170-1.9505-300 блока БРК 170-1.9505-0 импульсов тока положительной и отрицательной полярности с последующим измерением силы постоянного тока на нагрузке 200 Ом ± 5 %, подключенной к цепям «nx» и «Имит nx» и передачи по USB - интерфейсу через DUB-H7 высокоскоростной концентратор USB 2,0 считываемых в реальном времени текущих значений в виде цифрового кода на USB-разъём ПК, с последующей обработкой и выдачей результатов измерений на внешние устройства в виде, удобном для пользователя.

Общий вид системы измерительной приведен на рисунке 1.

Защита от несанкционированного доступа к компонентам системы обеспечивается:

• - пломбированием съемных панелей блоков в соответствии с рисунком 2;

• - запиранием ключом замка на дверце системного блока (рисунок 3);

• - наклеиванием наклейки пломбировочной на вскрываемую панель корпуса блока сопряжения (БС) в соответствии с рисунком 4.

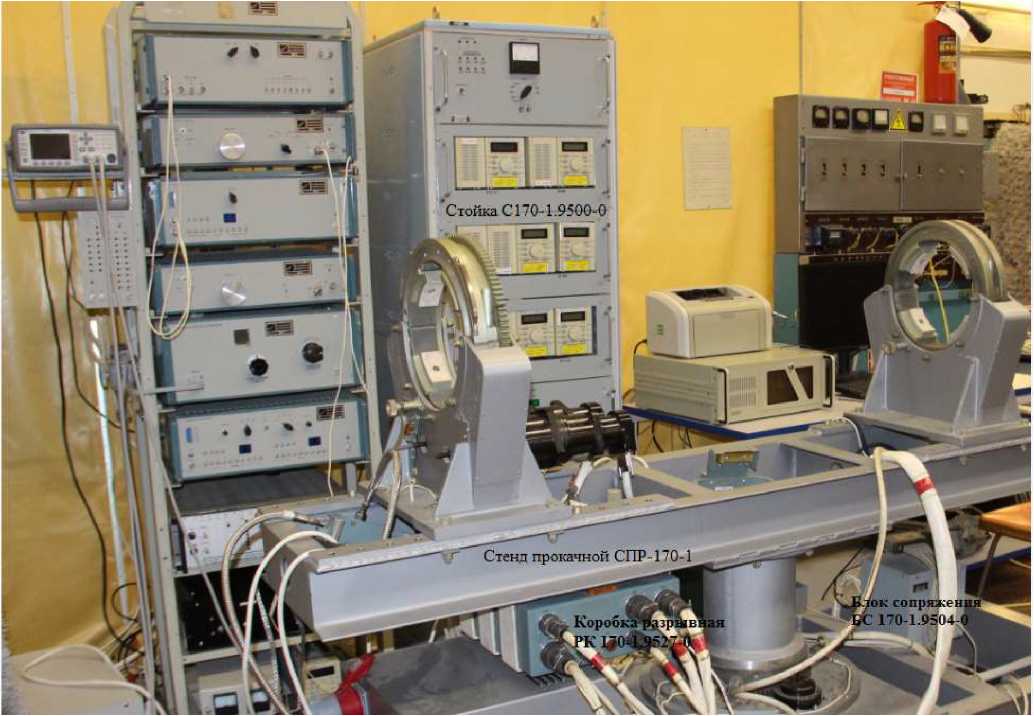

Рисунок 1 - Общий вид системы

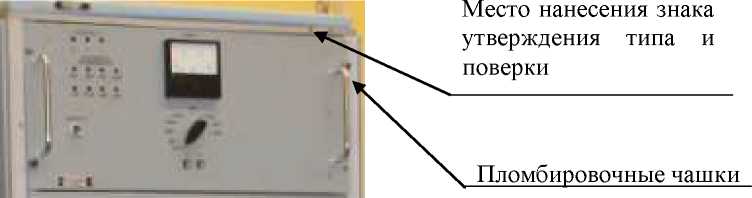

Рисунок 2 - Места расположения наклеек и пломбировочных чашек

Замок запирания системного блока

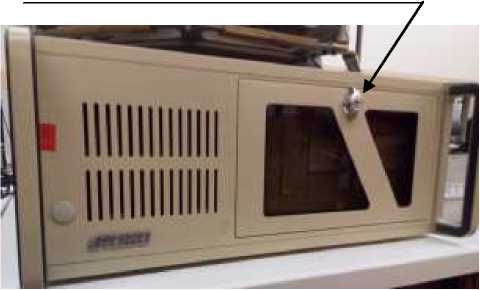

Рисунок 3 - Замок системного блока

Пломбировочная наклейка блока

Рисунок 4 - Места расположения пломбировочных наклеек

Метрологически значимая часть программного обеспечения (ПО) системы предназначена для проверки блока рулевых приводов БРП-610М и блока 5 в автоматизированном режиме путем воспроизведения и подачи на объект контроля управляющих команд, напряжения постоянного тока и сигналов; измерений напряжения и силы постоянного тока, осуществлять необходимые настройки и выдавать полученные результаты в виде протокола.

Метрологически значимая часть программного обеспечения (ПО) системы представляет программные продукты:

- базовое программное обеспечение «РМ 170_USB.exe»;

• - «PADCAS. par» - файл коэффициентов платы аналоговых сигналов БС 170-1.9504-500;

• - «PADCNE. раг» - файл коэффициентов платы напряжения БС 170-1.9504-300;

• - «PUBKE. раг» - файл коэффициентов платы управления блока контроля электропитания (БКЭ) БКЭ 170-1.9503-0.

• - «PUBKE1. раг» - файл коэффициентов смещения нуля платы управления блока контроля электропитания (БКЭ) БК Э170-1.9503-0.

Система расположена на в цехе с ограниченным допуском, отсутствием интерфейса связи и необходимым комплектом аппаратно-программных средств связи с внешним сетевым окружением, что исключает несанкционированный доступ к метрологически значимой части ПО.

Уровню защиты «Высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1

Таблица 1 - Идентификационные данные функционального ПО

Метрологические характеристики СИ РМ 170-1 приведены в таблице 2.

Таблица 2 - Метрологические характеристики СИ РМ 170-1

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится типографским способом на титульный лист эксплуатационной документации и на верхний правый угол стойки С170-1.9500-0 виде наклейки.

Комплект составных частей системы измерительной СИ РМ 170-1 приведен в таблице 4.

Таблица 4 - Перечень составных частей СИ РМ 170-1

осуществляется по документу СИ РМ 170-1.9500-0 МП «Инструкция. Система измерительная СИ РМ 170-1 контроля параметров изделий 170-1. Методика поверки», утвержденному ООО «АСК Экспресс» 22.12.2017 г.

Основные средства поверки:

- универсальный калибратор «FLUKE» 5522А (рег. № 51160-12): диапазон воспроизведения напряжения постоянного тока от 0 до 1020 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±3,240^-5 В, диапазон воспроизведения напряжения переменного тока от 0 до 1020 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока на частотах от 45 Гц до 10 кГц ±1,4-10^-4;

• - цифровой мультиметр 34411А (рег. № 16500-97): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ±0,0026 %; диапазон измерений напряжения переменного тока от 0 до 750 В, пределы допускаемой относительной погрешности измерений напряжения переменного тока ±0,09 %; диапазон измеряемых частот от 3 Гц до 300 кГц, пределы допускаемой относительной погрешности измерений частоты ±0,01 %;

• - шунт токовый АКИП-7501 (рег. № 49121-12): диапазон измерений силы постоянного тока от 0 до 200 А, пределы допускаемой абсолютной погрешности ±(0,00054_x + 2 е.м.р.), где I_x -измеряемая сила тока, А; е.м.р. - единица младшего разряда;

• - осциллограф цифровой запоминающий LeCroy WJ-352 (Wave Jet 352) (рег. № 32488-06): диапазон частот от 0 до 500 МГц, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ±3 %; диапазон измерений временных интервалов от 8,5 нс до 10 с; пределы допускаемой абсолютной погрешности измерений временных интервалов ±(1040^-6^Т_изм), где Тизм - длительность временного интервала, с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых системы с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на верхний правый угол стойки С170-1.9500-0 в виде наклейки.

приведены в эксплуатационном документе.

ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10^-16 до 30 А

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты

Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)

Адрес: 111123, г. Москва, ш. Энтузиастов, 64

Телефон: (495) 583 99 23

Факс: (495) 583-99-48

Аттестат аккредитации ООО «АСК-Экспресс» по проведению испытаний средств измерений в целях утверждения типа RA.RU.312222 от 04.07.2017 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 69451 «Системы измерительные СИ РМ 170-1 контроля параметров изделий 170-1» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ОАО «Гос МКБ «Вымпел» им. И.И. Торопова» от 24 мая 2018 г. № 050/036/5047 приказываю:

• 1. Внести изменения в описание типа на системы измерительные СИ РМ 170-1 контроля параметров изделий 170-1, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70773-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 69451 «Системы измерительные СИ РМ 170-1 контроля параметров изделий 170-1», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 70773-18, в связи с технической ошибкой, допущенной испытательным центром в части наименования организации-изготовителя.

• 3.  Управлению метрологии (Е.Р.Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  С.С.Голубев

Заместитель Руководителя

л Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CM1 Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018
