Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «13» июня 2018 г. №1189

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Цилиндры 2-го класса точности

Цилиндры 2-го класса точности предназначены для измерений объёма жидкости.

Принцип действия цилиндров 2-го класса точности основан на измерении определенного объёма жидкости, содержащегося в цилиндре при температуре 20 ^оС, выраженного в мл, при наполнении его до отметки шкалы, соответствующей необходимой вместимости.

Цилиндры 2-го класса точности представляют собой стеклянные сосуды цилиндрической формы, по всей длине которых нанесена шкала с оцифрованными отметками.

Цилиндры 2-го класса точности выпускаются следующих исполнений: исполнение 1с носиком и стеклянным основанием; исполнение 2 - с горловиной под стеклянную пробку и стеклянным основанием; исполнение 2а - с горловиной под пластмассовую пробку и стеклянным основанием; исполнение 4 - с горловиной под стеклянную пробку и пластмассовым основанием; исполнение 4а - с горловиной под пластмассовую пробку и пластмассовым основанием. Цилиндры с конусной горловиной под пробку могут комплектоваться стеклянными и пластмассовыми пробками.

Общий вид средства измерений представлен на рисунках 1-5.

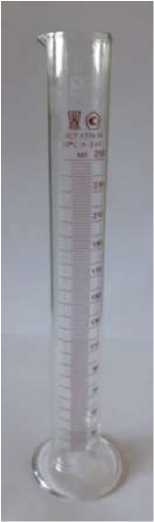

Рисунок 1 - Общий вид цилиндров

2-го класса точности исполнения 1

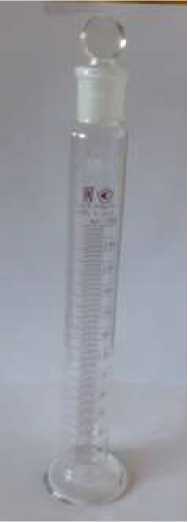

Рисунок 2 - Общий вид цилиндров

2-го класса точности исполнения 2

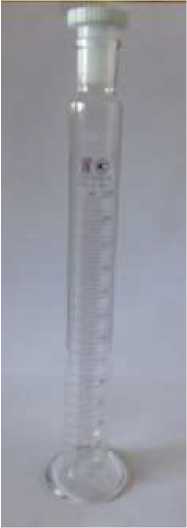

Рисунок 3 - Общий вид цилиндров

2-го класса точности исполнения 2а

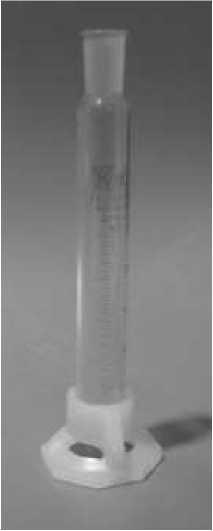

Рисунок 4 - Общий вид цилиндров

2-го класса точности исполнения 4

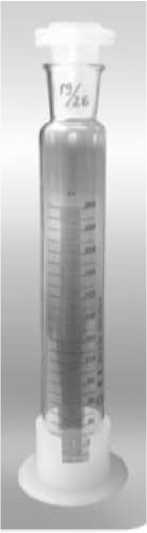

Рисунок 5 - Общий вид цилиндров

2-го класса точности исполнения 4а

Пломбирование цилиндров 2-го класса точности не предусмотрено.

Программное обеспечение отсутствует.

Метрологические и технические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа наносится на цилиндры 2-го класса точности или на этикетку типографским способом.

Таблица 3 - Комплектность средства измерений

осуществляется по ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на цилиндры 2-го класса точности или на свидетельство о поверке.

При использовании цилиндров 2-го класса точности применяется метод прямых измерений.

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «07» февраля 2018 г. №256 Государственная поверочная схема для средств измерений массы и объёма жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости.

ГОСТ 8.234-2013 ГСИ. Меры вместимости стеклянные. Методика поверки

ГОСТ 1770-74 Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия.

Публичное акционерное общество «Химлаборприбор» (ПАО «Химлаборприбор») ИНН 5020000618

Адрес: 141600, Московская область, г. Клин, ул. Папивина, д. 3

Тел.: +7(49624) 2-47-41, 5-84- 76, факс: +7(49624) 2-35-48, 5-84-52 E-mail: mail@klinlab.ru

ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области»

(ГЦИ СИ ФБУ «ЦСМ Московской области»)

Адрес: 141570, Московская область, Солнечногорский р-он, рабочий поселок Менделеево Тел.: +7(49624) 2-41-62, факс: +7(49624) 7-70-70

E-mail: welcome@mosoblcsm.ru

Аттестат аккредитации ГЦИ СИ ФБУ «ЦСМ Московской области» по проведению испытаний средств измерений в целях утверждения типа № 30083-08 от 08.07.2011 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

13 июня 2018 г.                                             №    1189

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 13498 «Цилиндры 2-го класса точности» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ПАО «Химлаборприбор» от 27 апреля 2018 г. № 173, № 174 и № 175 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на цилиндры 2-го класса точности, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 4784-02, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2.  Переоформить свидетельство об утверждении типа №  13498

«Цилиндры 2-го класса точности», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 4784-02, в связи со сменой организационно-правовой формы предприятия-изготовителя с ОАО «Химлаборприбор», г. Клин на ПАО «Химлаборприбор», г. Клин и в связи с заменой документа на поверку с ГОСТ 8.234-77 «ГСП. Меры вместимости стеклянные. Методы и средства поверки» на ГОСТ 8.234-2013 «ГСП. Меры вместимости стеклянные. Методика поверки».

• 3. Распространить действие ГОСТ 8.234-2013 «ГСИ. Меры вместимости стеклянные. Методика поверки» в том числе на цилиндры 2-го класса точности, находящиеся в эксплуатации.

• 4. Продлить срок действия свидетельства об утверждении типа средств измерений № 13498 «Цилиндры 2-го класса точности» на последующие 5 лет.

• 5.  Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 6. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018
