Весы платформенные ПСВ Скала

Весы платформенные ПСВ Скала предназначены для измерения массы различных грузов при статическом взвешивании.

Описание средства измерений

Конструктивно весы состоят из грузоприемного устройства (ГПУ) и электронного оборудования.

Весы изготавливаются в двух исполнениях грузоприемного устройства - весовая платформа с демпфирующими узлами и без них. Демпфирующие узлы предназначены для защиты весов от ударных нагрузок с помощью четырех пружинных блоков. Тип пружин -цилиндрические винтовые. Для гашения возможных колебаний платформы применяются гидравлические двухтрубные амортизаторы. ГПУ может состоять от одной до четырех весовых платформ. Соединение электрических устройств в цепь выполнено через клеммные коробки и комплект кабелей.

Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в аналогово-цифровой преобразователь электронного оборудования, где происходит его дальнейшая обработка и индикация результатов измерений.

Общий вид весов представлен на рис. 1.

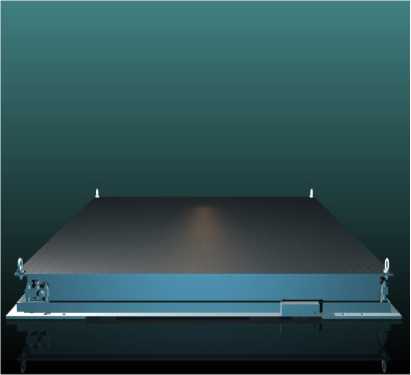

Платформа без демпфирующих узлов

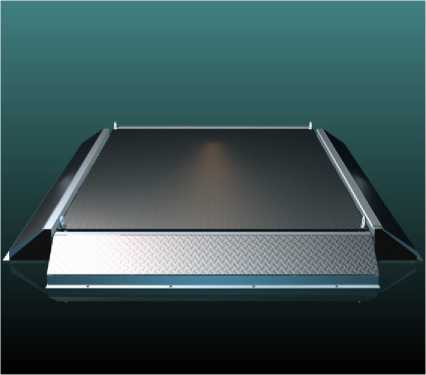

Платформа с демпфирующими узлами

Рисунок 1 - Общий вид весов

Форма маркировки весов: ПСВ - Max (Д) Скала

где ПСВ Скала - обозначение весов;

Max - максимальная нагрузка, т

Д - весы с демпфирующими узлами (при наличии).

В весах применяются следующие модули:

• - датчики весоизмерительные тензорезисторные RTN (регистрационный №21175-13);

• - датчики весоизмерительные тензорезисторные HLC, BLC, ELC модификации HLC (регистрационный №21177-13);

• - датчики весоизмерительные тензорезисторные С модификации С16А (регистрационный №60480-15);

• - датчики весоизмерительные сжатия 740 (регистрационный №50842-12);

• - датчики весоизмерительные МВ150 (регистрационный №44780-10);

• - датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS исполнения ZS модификации ZSFY, ZSE (регистрационный №75819-19);

• - датчики весоизмерительные тензорезисторные М модификации М70 (регистрационный №53673-13);

• - приборы весоизмерительные WE модификации WE2111 (регистрационный №6180815);

• - приборы весоизмерительные CI модификации CI-1560 (регистрационный №50968-12);

• - электронный блок вторичного преобразования веса DataVes-18 производства ООО «ИнтерВес» г.Новосибирск (далее - прибор);

• - весоизмерительное оборудование производства ф. «Siemens AG», Германия: модуль многофункциональный SIWAREX FTA/U (госреестр №50385-12), интегрируемый в программируемый логический контроллер SIMATIC S7-300/400 (госреестр №15773-11) в комплекте или с панелью оператора Siebert модели S102 или ПК с использованием автономного ПО «SIWATOOL».

Защита от несанкционированного доступа к встроенному ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки) на корпусе прибора, а также дополнительным паролем доступа. Для прибора DataVes-18 переключатель режимов настройки весов доступен только при открытом корпусе прибора (при открытой пластине верхней крышки прибора). ПО не может быть модифицировано без нарушения защитной пломбы (наклейки).

Общий вид приборов и схемы их пломбирования представлены на рис. 2. Знак поверки на прибор не наносится, т.к. условия эксплуатации весов не обеспечивают сохранность знака в

течение интервала между поверками.

Место нанесения разрушаемой наклейки

CI-1560

Место нанесения пломбы

DataVes-18

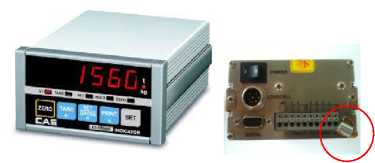

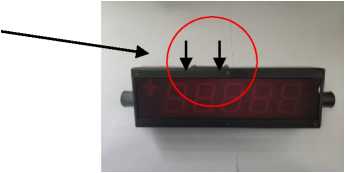

Рисунок 2 - Общий вид приборов и схемы их пломбирования

Общий вид маркировочной таблички приведен на рисунке 3.

Место нанесения заводского номера

№ 02076

год выпуска 2021 Температура -30/+40

г.Новосибирск www.interves.ru сделано в России

Рисунок 3 - Общий вид маркировочной таблички

Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Заводской номер имеет числовой формат, состоит из пяти цифр. Маркировочная табличка закреплена на металлоконструкции весов.

Программное обеспечение

Приборы WE2111, CI-1560 и DataVes-18 имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора или по запросу через меню ПО прибора.

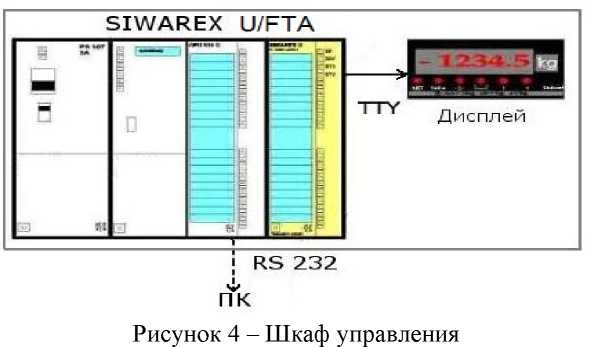

Весоизмерительное оборудование производства ф. «Siemens AG», Германия скомпоновано в шкафу управления (рис. 4). ПО СИ представлено встроенным загружаемым ПО весоизмерительного модуля Siwarex U/FTA и автономным ПО «SIWATOOL», выполняющимся на внешней ЭВМ.

ПО модуля SIWAREX FTA/U идентифицируется по номеру версии ПО, который отображается по запросу при помощи автономного ПО «SIWATOOL». Интерфейсные разъёмы, через которые может быть оказано воздействие на загружаемое ПО, расположены внутри шкафа управления. Шкаф закрывается на ключ и пломбируется специальным стикером, без повреждения которого шкаф не открыть. Дополнительно пломба-стикер устанавливается на крышку модуля SIWAREX FTA/U, закрывающую разъем.

Автономное ПО «SIWATOOL» представлено исполняемым файлом ПО «SIWATOOL_U/FTA.exe». Основные функции ПО сводятся к приему по асинхронному последовательному интерфейсу RS-232 результатов измерений, а также:

• •  конфигурирование и юстировка весов

• •  тестирование свойств весов

• •  сохранение и печать параметров весов

• •  регистрация и анализ процессов взвешивания

ПО «SIWATOOL» представляет из себя интерфейс пользователя для конфигурирования и юстировки весов и отображения фактического веса.

Идентификация ПО «SIWATOOL_U/FTA.exe» осуществляется с использованием контрольной суммы MD5. Дополнительно в окне «About» программы отображается версия ПО.

Таблица 1 - Идентификационные данные ПО

Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014; уровень защищенности автономного ПО соответствует среднему уровню по Р 50.2.077-2014.

Метрологические и технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (III)

Значение максимальной нагрузки (Мах), минимальной нагрузки (Мт), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов (mpe) приведены в табл. 2.

Таблица 2 - Метрологические характеристики

Окончание табл. 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Таблица 3 - Технические характеристики

Таблица 4 - Габаритные размеры и масса весов

наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Весы платформенные ПСВ Скала. Руководство по эксплуатации» ИВПС. 404432.251 РЭ с изм. 1», раздел 9 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г. №1622;

ГОСТ OIML R-76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»)

ИНН 5408235640

Адрес: 630090, г. Новосибирск, ул. Кутателадзе, д. 4г, оф.245

Тел./факс: +7 (383) 363-19-54; +7 (383) 363-36-21

Е-mail: inter-ves@mail.ru

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес: 630004, г. Новосибирск, пр. Димитрова, д. 4

Юридический адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60

Е-mail: director@sniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310556.
