Анализаторы паров этанола в выдыхаемом воздухе Tigon
Назначение средства измеренийАнализаторы паров этанола в выдыхаемом воздухе Tigon (далее по тексту -анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.
Описание средства измеренийАнализаторы являются портативными автоматическими приборами циклического действия. Работа анализаторов полностью автоматизирована, этапы подготовки и проведения измерений сопровождаются текстовыми сообщениями и/или звуковыми сигналами.
Принцип действия анализаторов основан на применении электрохимического датчика для измерения массовой концентрации паров этанола в анализируемом воздухе.
Анализаторы выпускаются в следующих исполнениях (модификациях): Р-6000, Р-8800, М-3003, отличающихся исполнением, масса-габаритными параметрами, наличием встроенного принтера и дисплеем (у М-3003 - выносной принтер и жидкокристаллический дисплей).
Таблица 1 - Информация, содержащаяся в распечатанном протоколе измерений
|
Надпись в протоколе |
Содержание протокола |
|
Х-ХХХ |
Буквенно-цифровое обозначение модели анализатора |
|
Версия: |
Номер версии программного обеспечения анализатора |
|
Сер. №: |
Серийный номер анализатора |
|
Счетчик: |
Порядковый номер измерения |
|
Дата: |
Дата проведения измерения |
|
Время: |
Время проведения измерения |
|
Посл. кал-ка: |
Дата последней калибровки |
|
След. кал-ка 1): |
Дата следующей калибровки |
|
Конц. Алкоголя 2) |
Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л» |
|
№ автом: 3) |
Государственный регистрационный номер транспортного средства обследуемого лица |
|
№ ву: 3) |
Номер водительского удостоверения обследуемого лица |
|
Широта: 4) |
Географическая широта места проведения измерения |
|
Долгота: 4) |
Географическая долгота места проведения измерения |
|
Местоположение: 3) |
Адрес места проведения измерения |
|
Подпись: |
Место для подписи обследуемого лица |
|
№ подразделения |
Место для ввода данных о лице, проводившем измерение |
|
Понятые: |
Место для ввода данных о понятых |
|
Фотография тестируемого 5) | |
|
1) Опция, вывод на печать активируется при производстве изделия | |
-
2) При печати скринингового измерения выводится надпись Скрин а результат измерения распечатывается в виде Алкоголь или Нет алкоголя
-
3) Данные могут быть вписаны вручную или введены с дисплея анализаторов (модели Р-6000, Р-8800)
-
4) Рассчитываются при наличии в составе анализаторов опционного блока для определения координат
-
5) Только для модели Тигон Р-8800
Управление работой анализаторов производится с помощью трех кнопок на лицевой панели, системы меню и сенсорного дисплея (для модификаций Р-6000, Р-8800). Питание анализаторов осуществляется от литий-ионного аккумулятора.
Конструктивно анализаторы выполнены в виде моноблока. В верхней части прибора расположен порт для отбора пробы и гнездо для мундштука. На лицевой панели располагаются дисплей и кнопки управления, на заднюю панель клеится этикетка с информацией об анализаторе. Встроенный принтер расположен в нижней части приборов Tigon P-6000 и Tigon P-8800. При включении подается напряжение на схему анализаторов, при этом начинается процедура автотестирования. На дисплее отображаются результаты измерений, сообщения о режимах работы анализатора, о состоянии заряда батареек и вспомогательная информация.
Микропроцессор анализаторов управляет всеми режимами работы и преобразует выходные сигналы измерительного датчика в показания. Микропроцессор полностью контролирует все этапы выполнения измерения, и любое нарушение процедуры отображается на дисплее в виде соответствующего предупреждения.
Доступ в режим корректировки показаний анализаторов защищен программным способом. В анализаторах механические узлы регулировки отсутствуют, пломбирование не предусмотрено.

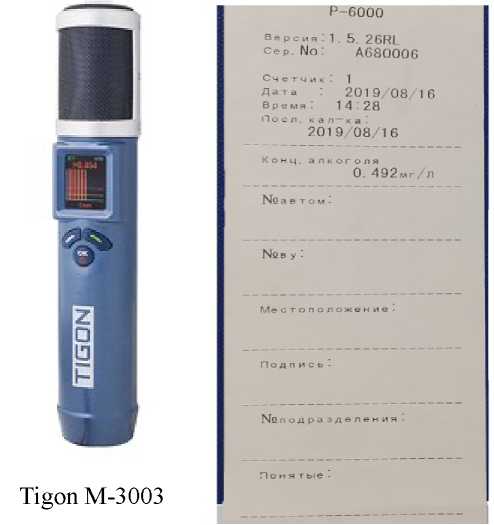

Внешний вид анализаторов и пример распечатанного протокола измерения представлен на рисунках 1-2.
Tigon P-6000
Tigon P-8800
Рисунок 1 - Внешний вид анализаторов паров этанола в выдыхаемом воздухе Tigon
Рисунок 2 - Пример протокола измерений
Программное обеспечение
Лист № 3 Всего листов 6 Анализаторы имеют встроенное, программное обеспечение (ПО), предназначенное для обработки измерительной информации. Встроенное ПО обеспечивает выполнение следующих основных функций:
- обработку измерительной информации;
- диагностику аппаратной части анализатора;
- проведение настройки анализатора;
- отображения результатов измерений на дисплее.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения анализаторов Tigon
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Тигон P 6000 |
Тигон P8800 |
Тигон M 3003 |
|
Номер версии (идентификационный номер) ПО |
1.5.26RL |
V0.036RC 7.t |
V1.29 |
|
Цифровой идентификатор ПО |
71F5C869 |
53E7004C |
53E70046 |
|
Алгоритм получения цифрового идентификатора |
CRC32 |
CRC32 |
CRC32 |
|
Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версий. | |||
Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблицах 3 и 4. Таблица 3 - Метрологические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации этанола, мг/л |
от 0,000 до 2,000 |
|
Диапазон показаний массовой концентрации этанола, мг/л |
от 0,000 до 2,500 |
|
Пределы допускаемой основной погрешности при изменении температуры окружающего воздуха в диапазоне условий эксплуатации:
|
±0,020 ±10 |
|
Пределы допускаемой основной погрешности при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для моделей Р-6000, Р-8800: от -5 до +15 °С включ. и св. +25 до +40 °С включ. и для модели М-3003: от -10 до +15 °С включ. и св. +25 до +55 °С включ.)
|
±0,030 ±15,0 |
|
Цена младшего разряда шкалы при выводе показаний, мг/л |
0,001 |
|
Дополнительная погрешность от влияния не измеряемых компонентов |
отсутствует |
Таблица 4 - Основные технические характеристики анализаторов
|
Наименование характеристики |
Значение |
|
Параметры анализируемой газовой смеси при подаче пробы на вход |
|
анализаторов (автоматический режим отбора пробы):
|
6,2 1,2 |
|
Время измерения после отбора пробы, с, не более |
10 |
|
Время подготовки к работе после измерения пробы с массовой концентрацией алкоголя 0,50 мг/л, с, не более |
10 |
|
Время подготовки к работе после включения1* при температуре окружающего воздуха от +15 до +25 оС, с, не более |
5 |
|
Интервал времени работы без корректировки показаний2-*, сут, не менее |
365 |
|
Электрическое питание анализаторов осуществляется от литий-ионного аккумулятора с выходным напряжением, В: - для моделей Р-6000, Р-8800 |
7,4 |
|
- для модели М-3003 |
3,4 |
|
Число измерений на анализаторах без перезарядки элементов питания, не менее: - для моделей Р-6000, Р-8800 |
1000 |
|
- для модели М-3003 |
5000 |
|
Габаритные размеры анализаторов (ДхШ*В), мм, не более: - для модели Р-6000 |
189x81x35 |
|
- для модели Р-8800 |
200x104x37 |
|
- для модели М-3003 |
219x41x41 |
|
Масса анализаторов, кг, не более: - для модели Р-6000 |
0,34 |
|
- для модели Р-8800 |
0,357 |
|
- для модели М-3003 |
0,2 |
|
Условия эксплуатации анализаторов: - температура окружающего воздуха, °С (для Р-6000, Р-8800) |
от -5 до +40 |
|
- температура окружающего воздуха, °С (для М-3003) |
от -10 до +55 |
|
- относительная влажность окружающего воздуха3), % |
от 15 до 95 |
|
- диапазон атмосферного давления, кПа |
от 84,0 до 106,7 |
|
Средний срок службы электрохимического датчика, установленного в анализаторах, лет |
2 |
|
Средний срок службы анализаторов, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
|
1) Функция проверки окружающего воздуха на наличие паров этанола выключена | |
|
2) Корректировка показаний анализаторов проводится при каждой поверке | |
|
3) Без конденсации | |
наносится типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измерений
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
Tigon М 3003 |
Tigon P-6000, Tigon P-8800 | ||
|
Анализатор паров этанола в выдыхаемом воздухе |
Tigon |
1 шт. |
1 шт. |
|
Одноразовые мундштуки1* |
- |
5 шт. |
5 шт. |
|
Кейс для транспортировки и хранения |
- |
1 шт. |
1 шт. |
|
Ремешок на руку |
- |
1 шт. |
1 шт. |
|
Адаптер для подзарядки от сети 220 В |
- |
1 шт. |
1 шт. |
|
Кабель для подключения анализатора к ПК2) |
1 шт. |
1 шт. | |
|
Бумага к принтеру2) |
- |
1 шт. |
1 шт. |
|
Принтер2) |
Alcoprint |
1 шт. |
- |
|
Адаптер зарядки от бортовой сети автомобиля 12 В2) |
1 шт. |
1 шт. | |
|
Руководство по эксплуатации |
- |
1 экз. |
1 экз. |
|
Паспорт |
- |
1 экз. |
1 экз. |
|
Методика поверки |
МП-ИНС-15/10-2019 |
1 экз. |
1 экз. |
|
Примечания:
| |||
Поверка осуществляется по документу МП-ИНС-15/10-2019 «Анализаторы паров этанола в выдыхаемом воздухе Tigon. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 24 декабря 2019 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава этанол/азот газовые смеси в баллонах под давлением ГСО 10338-2013;
- стандартные образцы состава водных растворов этанола ВРЭ-2 ГСО 8789-2006;
- генератор газовых смесей паров этанола в воздухе ALCOSIM (регистрационный номер № 54037-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт (при первичной поверке до ввода в эксплуатацию).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе TigonПриказ № 2664 от 14.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Приказ Минздрава России от 21.02.2014 г. № 81н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении деятельности в области здравоохранения, и обязательных метрологических требований к ним, в том числе показателей точности измерений», пункт 11
Приказ МВД России от 08.11.2012 г. № 1014 «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и обязательных метрологических требований к ним», пункт 104
ГОСТ Р 54794-2011 Анализаторы паров этанола. Общие технические условия
Техническая документация фирмы - изготовителя ООО «АРИДЕС», Республика Армения
ИзготовительОбщество с ограниченной ответственностью «АРИДЕС» (ООО «АРИДЕС»), Республика Армения
Лист № 6 Всего листов 6 Адрес: 0064, Республика Армения, г. Ереван, Малатия-Себастия, ул. Раффи, д. 111 Тел.: +37411-26-99-50
Факс: +37411-26-99-50
Web-сайт: www.arides.am
E-mail: info@arides.am
Заявитель Общество с ограниченной ответственностью «СИМС-2» (ООО «СИМС-2») Адрес: 125430, г. Москва, ул. Митинская, д. 16, эт. 10, пом. 1012Б, ком. с 15 по 18 Тел.: +7-(495) 792-31-90 Факс: +7-(495) 510-66-51
Web-сайт: www.alcotester.ru,www.sims2.ru E-mail: info@sims2.ru
Испытательный центр Общество с ограниченной ответственностью ООО «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 121471, г. Москва, ул. Маршала Неделина, д. 34 корп. 2, пом. I, ком 6.
Телефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru E-mail: info@inexcert.ru
Аттестат аккредитации ООО «ИНЭКС СЕРТ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312302 от 14.09.2017.
