МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

_№ 2207______

Москва

О продлении срока действия утвержденного типа средства измерений и внесении изменений в описание типа на весы электронные NCR 7879

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями ООО «АСЦН» от 19 октября 2020 г. № 66 и № 65 п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденного типа средства измерений на весы электронные NCR 7879 на последующие 5 лет.

• 2. Утвердить новую редакцию описания типа на весы электронные NCR 7879, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 62314-15, изложив его в новой редакции согласно приложению к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

( .......... \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства ло техническому регулированию и метрологии

СЪЬДЕНИЯ U СЬР Г1-Ь1->ИКА [ t Jll

Сертификат: 01С95С9А007САСВ9В24В5327С21ВВ4СЕ93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

\__________—_________✓

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2207

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные NCR 7879 (далее - весы) предназначены для статического измерения массы товаров.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика (далее-датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного устройства, включающего в себя весоизмерительный тензорезисторный датчик, терминал, и дисплея на стойке, соединённых между собой кабелем.

Общий вид весов всех конструктивных исполнений показан на рисунке 1.

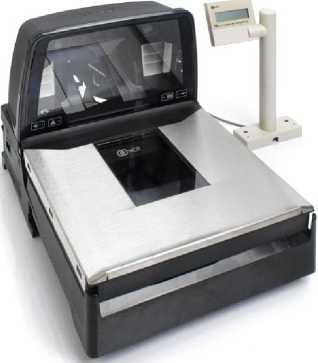

Рисунок 1 - Общий вид весов

Весы оборудованы интерфейсными портами USB, RS-232 и RS-232/RS-485 для подключения периферийных устройств и соединения с сервером (хост-терминалом).

Весы оснащены лазерным устройством считывания штрих-кода товара.

Весы выпускаются однодиапазонными.

В весах предусмотрены следующие устройства и функции:

- полуавтоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);

- автоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, Т.2.7.2.3);

- устройство первоначальной установки на нуль (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3). Питание весов осуществляется от сети переменного тока через адаптер.

На корпусе весов и на терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значение поверочного интервала (e);

• - знак утверждения типа средства измерений;

• - год изготовления.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, местоположение которой показано на рисунке 2.

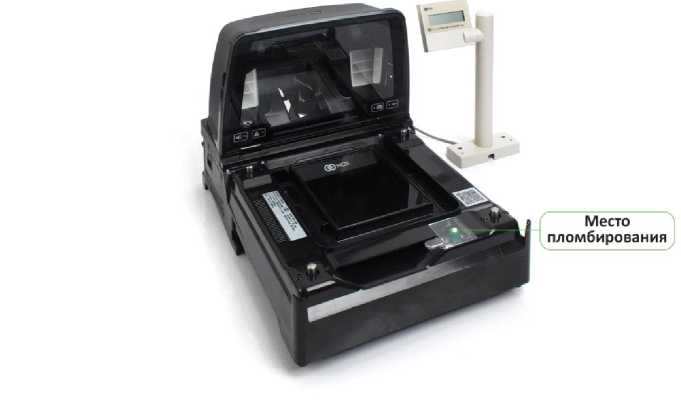

Рисунок 2 - Схемы пломбирования и обозначение места нанесения знака поверки

Законодательно контролируемое программное обеспечение (далее ПО) весов, отвечающее за хранение и передачу измеряемых характеристик, данных измерений и метрологически значимых параметров, является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами, загружается только на заводе-изготовителе с использованием специального оборудования и не может быть изменено, модифицировано, прочитано или загружено через какой-либо интерфейс с помощью обычных программных средств после загрузки

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, как показано на рисунке 2.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть. Нормирование метрологических характеристик проведено с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m) приведены в таблице 2.

Таблица 2- Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Таблица 2а - Метрологические характеристики

Основные технические характеристики весов приведены в таблице 2б.

Таблица 2б - Основные технические характеристики

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, закрепленные на корпусе весов.

Таблица 2в - Комплектность средства измерений

Поверка осуществляется по ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (Приложение ДА. Методика поверки весов).

Основные средства поверки:

Рабочий эталон 4-го разряда по приказу Росстандарта от 29 декабря 2018 № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» - гири номинальной массой от 0,1 кг до 10 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 2.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

Техническая документация фирмы-изготовителя

Фирма «NCR Corporation», США

Адрес: 2651 Satellite Blvd. Duluth, GA 30136 USA.

Телефон /факс 770-623-7543

e-mail: Gary.Benjamin@ncr.com

Общество с ограниченной ответственностью «АСЦН»

(ООО «АСЦН»)

ИНН 7724365418

Адрес: 115201, г. Москва, ул. Котляковская, д.5

Телефон/факс: +7 (495) 780-5556

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие

«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313
