МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

16 апреля 2021 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на его метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средства измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) внести изменения в сведения об утвержденных типа средств измерений согласно приложению к приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906 «Об утверждении порядка создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений».

• 4. Контроль за                                        за собой.

  хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

  Заместитель Руководителя

  С.С.Голубев

Сертификат; О1С95С9АОО7САСВ9В24В5327С21ВВ4СЕ93

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 23.11.2020 до 23.11.2021

\________________________

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 558

Лист № 1 Регистрационный № 76406-19                                          Всего листов 3

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики жидкости лопастные МКА 3350, МКА 2290

Счетчики жидкости лопастные МКА 3350 и МКА 2290 (далее - счетчики) предназначены для измерения объема различных нефтепродуктов, протекающих по трубопроводу.

Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.

Конструктивно счетчики состоят из первичного преобразователя расхода, счетного устройства. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на счетное устройство. В счетном устройстве значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.

Счетчики выпускаются в следующих модификациях:

МКА X X X X X X X Х Х

• 1 2 3 4 5 6 7 8 9

• 1 - Значение циклического объема в см³ (2290, 3350)

• 2 - Конструктивное исполнение присоединения к трубопроводу (А-вход и выход счетчика находятся с одной стороны счетчика; В-ход и выход счетчика находятся на одной линии в противоположных концах счетчика).

• 3 - Исполнение (1 - стандартное, 2 - с дозирующим насосом).

• 4 - Направление вращения (L - левое, R - правое).

• 5 - Дополнительные функции (”--” без дозатора; “DP” дозатор 0%, 0,1%, 0,2%, 0,3% (для MKA 2290 и MKA 3350); “DP1” дозатор 0%, 0,1% (для MKA 3350)).

• 6 - Расположение фланцев (“--” вход снизу выход сверху; “O” фланцы вверх).

• 7 - Передатчик (“E” - электронный датчик импульсов AH; “F” - электронный датчик импульсов AH version H5; “M”- механический привод).

• 8 - Опции для механического привода “M” (“D” - возможен слив; “1,6” - индикатор мгновенного расхода 1600 л/мин; “2” - индикатор мгновенного расхода 2000 л/мин; “3” - индикатор мгновенного расхода 3000 л/мин).

• 9 - Температурное исполнение (без обозначения - до минус 26 °С; Х1 - до минус 55 °С).

Лист № 2 Всего листов 3 Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются счетное устройство, калибровочный и измерительный

механизм.

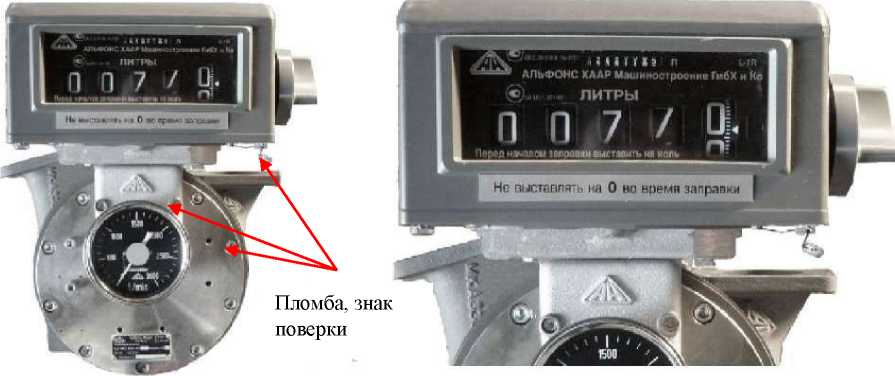

Общий вид счетчика, счетное устройство и схема пломбировки показаны на рисунке 1.

Не выставлять на 0 ни время заправки

Пломба, знак поверки

1                        ' ¹ < I I I И п

1   *4^,1 ДПЬФОНС КАДР Машиностроение ГвйХ и Но

®ш_и1 ... ЛИТРЫ

б)

а) Общий вид и схема пломбировки

б) Счетное устройство

Рисунок 1 - Счетчик жидкости лопастной МКА 3350, МКА 2290

отсутствует.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Лист № 3

Всего листов 3

наносится методом штамповки на этикетку, закрепляемую на корпусе счетчика и в виде наклейки на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средств измерений

приведены в разделе 2 документов:

• - «Счетчик жидкости лопастной МКА 3350. Паспорт»;

• - «Счетчик жидкости лопастной МКА 2290. Паспорт».

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «16» апреля 2021 г. № 558

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений
