ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы напряжения измерительные 4MT (4MU)

Трансформаторы напряжения измерительные 4MT (4MU) являются масштабными преобразователями напряжения и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частотой 50 Гц.

Принцип действия трансформаторов напряжения основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.

Трансформаторы напряжения измерительные 4MT (4MU) с литой изоляцией из эпоксидного компаунда выполнены в металлических корпусах с различными вариантами расположения элементов крепления и разъемных соединений для подключения первичной и вторичных цепей, что позволяет использовать их в различных видах распределительных устройств.

Трансформаторы напряжения измерительные 4MT (4MU) выпускаются в десяти базовых исполнениях: 4MT2; 4MT3; 4MT6; 4MT7; 4MT8; 4MT9; 4MU2; 4MU3; 4MU4 и 4MU3S1 , отличающихся видами корпусов, расположением элементов крепления, длиной высоковольтного штекера и зажимами вторичных обмоток. Исполнение 4MU3S1 содержит встроенный предохранитель в первичной цепи.

Для обозначения исполнений трансформаторов после 4MT9 введено обозначение 4MU, что позволяет сохранить количество символов в базовом обозначении исполнения трансформатора. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать до 4-х цифровых символов, после указанных в настоящем описании типа, относящихся к конструктивным особенностям вводов и выводов, к установочным размерам и видам КРУ фирмы SIEMENS, для которых они предназначены.

Заводской номер наносится на маркировочную наклейку типографским способом в виде цифрового кода.

Общий вид трансформаторов напряжения измерительных 4MT (4MU) представлен на рис. 1. Пломбирование трансформаторов не предусмотрено.

Лист № 2

Всего листов 3

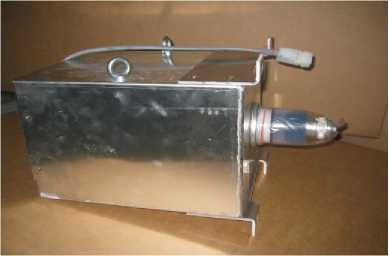

Рисунок 1 - Общий вид трансформаторов 4MT (4MU)

Программное обеспечение отсутствует

Таблица 1 - Метрологические характеристики трансформаторов

Таблица 2 - Основные технические характеристики

наносится на титульный лист паспорта и маркировочную наклейку типографским способом

Таблица 3 - Комплектность прибора

отсутствуют

ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия

Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, утвержденная приказом Росстандарта от 30 декабря 2019 г. №3453

Техническая документация фирмы-изготовителя

Фирма Dr. techn. JOSEF ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H. (Австрия)

Адрес: A-2340, Modling, Beethovengasse 43 -45

Телефон : +43 2236 409 485

Факс :   +43 2236 409 322

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14.

Web-сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
