МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях (правообладателях) утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Заместитель руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\____________________-_______________

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от ««_ »    _^ек_^ря     2025 г. № ²⁸¹⁷

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1

Регистрационный № 64192-16                                         Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Тензорезисторы фольговые ФКПВ (далее - тензорезисторы) предназначены для измерения деформаций в деталях машин и конструкций при статических и динамических нагрузках.

Описание средства измерений

Конструктивно тензорезисторы состоят из чувствительного элемента, изготовленного из тонкой фольги, закрепленной с помощью связующего на подложке. От воздействия внешних факторов окружающей среды чувствительный элемент тензорезисторов сверху защищен пленочным слоем непроводящего материала (протекторная защита). Тензорезисторы предназначены для разовой наклейки и являются ^восстанавливаемыми изделиями. Общий вид тензорезисторов фольговых ФКПВ представлен на рисунке 1.

Принцип действия тензорезисторов основан на тензорезистивном эффекте, то есть на свойстве проводников изменять свое сопротивление при деформации.

Конструктивные конфигурации тензорезисторов:

• - одиночные тензорезисторы с параллельным расположением нитей чувствительного элемента относительно продольной оси тензорезисторов и способностью измерять деформации растяжения или сжатия при одноосном напряженном состоянии;

• - тензорезисторные розетки с расположением двух, трех или четырех чувствительных элементов на одной подложке под определенным углом (45°, 90°, 120°, 180°) и способностью измерять деформации сдвига или деформации в двух или трех направлениях, совпадающих с главными осями тензорезисторов;

• - тензорезисторная мембрана для измерений радиальных и тангенциальных деформаций;

• - тензорезисторные цепочки, предназначенные для измерений распределения деформаций по длине в одном направлении.

Условное обозначение тензорезисторов имеет вид следующий вид: [Г|Ф[П][Ш][ГУ]-[У]-[У1]-[УП]-[УШ].

Группа знаков [I] - количество тензорезисторов на подложке (для цепочек перед цифрой, обозначающей количество тензорезисторов, ставится буква «Ц», для мембран - «М»).

Знак «Ф» - обозначение типа чувствительного элемента (фольга).

Группа знаков [II] - толщина фольги, мкм.

Группа знаков [III] - обозначение материала фольги: «К» - константан, «НМ» -никель-молибден, «НХ» - нихром, «ЖХ» - железо-хром-алюминий).

Группа знаков [IV] - обозначение связующего: «ВЛ» - лак ВЛ-931, «ОС» -органосиликаты, «ПИ» - полиимидные лаки, «ПА» - полиамидоимидные лаки.

Группа знаков [V] - длина чувствительного элемента (номинальная база), мм.

Группа знаков [VI] - номинальное электрическое сопротивление, Ом

Группа знаков [VII] - обозначение модификации тензорезистора (два или три знака).

Первый знак - цифра, обозначает наличие или отсутствие общих выводов у группы тензорезисторов на одной подложке:

а) для тензорезисторов, не имеющих общих выводов, а также, для одиночных тензорезисторов первая цифра модификации «0»;

б) для розеток и цепочек тензорезисторов, имеющих один общий вывод, - «1»;

в) для тензорезисторов, собранных в полумост, - «2»;

г) для замкнутого моста - «4»;

д) для разомкнутого моста - «5».

Второй знак - цифра, обозначает взаимное расположение и ориентацию отдельных элементов тензорезистора и отдельных тензорезисторов в розетках, мостах, полумостах и цепочках. Для обозначения тензорезисторов одной модификации, с одинаковыми базой и сопротивлением, но имеющих незначительные отличия в топологии (ширина нити, форма и размеры контактных площадок, габаритные размеры и т.п.), используется индекс, например, «011».

Третий знак - буква «Р», ставится при наличии регулятора.

Группа знаков [VIII] - температурный коэффициент линейного расширения материала без множителя 10^-6, при установке на который тензорезистор является термокомпенсированным, _°С-1

Пример условного обозначения розетки из трех тензорезисторов с базой 5 мм, номинальным сопротивлением 200 Ом, модификации 01 с регулятором, изготовленных из константановой фольги толщиной 3 мкм, термокомпенсированных для материала с температурным коэффициентом линейного расширения 2540^-5 °С^-1: 3Ф3КВЛ-5-200-01Р-25.

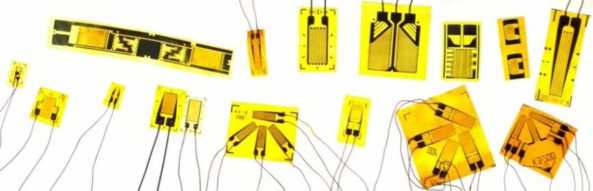

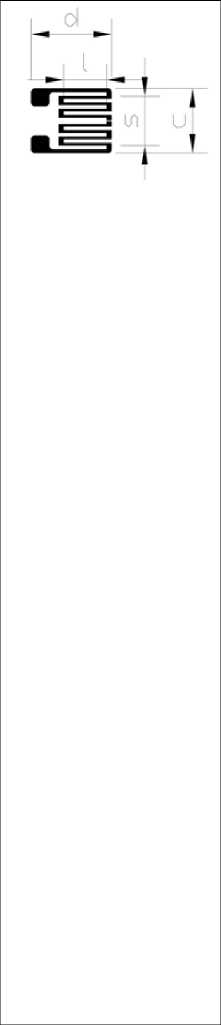

Рисунок 1 - Общий вид тензорезисторов фольговых ФКПВ

Типоразмеры, номинальная база, номинальное электрическое сопротивление, габаритные размеры (без толщины) тензорезисторов ФКПВ приведены в таблице 1, метрологические характеристики - в таблице 2.

=2.

Таблица 2

Рабочая область значений температуры, °С: от минус 50 до плюс 80.

Вероятность безотказной работы тензорезисторов при знакопеременной деформации ±100040^-6 не менее 0,90 за 140⁷; 240⁶; 540⁵ циклов нагружения для групп качества А, Б, В соответственно.

наносится на титульные листы эксплуатационной документации типографским способом.

Таблица 3

По согласованию с потребителем комплектность может изменяться.

приведены в документе НПОЛ.У25-5669 ИМ «Тензорезисторы фольговые ФКПВ. Техническое описание и инструкция по наклейке».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 21616-91 Тензорезисторы. Общие технические условия

ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации

У25-5669ТУ Тензорезистор фольговый. Технические условия

Правообладатель

Акционерное общество «Научно-производственное объединение им. С.А. Лавочкина»

(АО «НПО им. С.А. Лавочкина»)

ИНН 5047196566

Юридический адрес: 141400, Московская обл., г. Химки, Ленинградская ул., д. 24

Изготовитель

Акционерное общество «Научно-производственное объединение им. С.А. Лавочкина» (АО «НПО им. С.А. Лавочкина»)

ИНН 5047196566

Юридический адрес: 141400, Московская обл., г. Химки, Ленинградская ул., д. 24 Телефон/факс: +7 495 573 56 75, +7 495 573 35 95

Е-mail: npol@laspace.ru

Испытательный центр Федеральное государственное унитарное предприятие «Центральный аэрогидродинамический институт имени профессора Н.Е. Жуковского»

(ФГУП «ЦАГИ»)

Адрес: 140180, Московская обл., г. Жуковский, Жуковского ул., д.1

Телефон: +7 495 5564205; факс: +7 495 7776332, +7 495 5564337

Е-mail: mera@tsagi.ru

Номер аттестата аккредитации: РОСС.СОБ.1.00164.2014 от 31 января 2014 г.

Лист № 1 Регистрационный № 80927-21                                         Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Измерители модуляции СК3-50А предназначены для измерений параметров амплитудной модуляции (АМ), частотной модуляции (ЧМ) и фазовой модуляции (ФМ):

• - пикового и среднеквадратического значений коэффициента АМ;

• - пикового и среднеквадратического значений девиации частоты;

• - пикового и среднеквадратического значений индекса ФМ;

• - уровней напряжения и мощности входного сигнала;

• - несущей частоты входного сигнала и частоты модулирующего сигнала;

• - коэффициента гармоник модулирующего сигнала.

Описание средства измерений

Принцип действия измерителей модуляции основан на детектировании модулированных сигналов с помощью линейных АМ, ЧМ и ФМ детекторов и последующей аналого-цифровой обработки демодулированных сигналов. Приборы построены по принципу трехканального приемника, имеющего канал измерения уровня входного сигнала, канал измерения частоты входного сигнала и канал измерения параметров модуляции. Входной сигнал поступает одновременно на входы трех каналов. По информации с измерителя уровня входного сигнала и частотомера, производится автоматическая или ручная настройка приемника на частоту и уровень измеряемого сигнала. Измеритель модуляции в диапазоне частот от 4 до 3000 МГц работает как супергетеродинный приемник с преобразованием сигнала на промежуточные частоты 1 или 2 МГц. В диапазоне частот от 0,01 до 4 МГц используется апериодическое преобразование. Сигнал промежуточной частоты или с апериодического входа демодулируется с помощью линейных АМ, ЧМ и ФМ детекторов, фильтруется, масштабируется по уровню, детектируется пиковым и среднеквадратическим детекторами. На выходе детекторов сигналы измеряются аналого-цифровым преобразователем, и информация о результатах измерений через контроллер выводится на дисплей.

На лицевой панели измерителей модуляции размещены органы управления, подключения и цветной дисплей. Управление прибором осуществляется встроенным контроллером.

Для дистанционного управления прибором имеются встроенные интерфейсы USB, RS-232 и LAN.

Конструктивно прибор выполнен в металлическом корпусе настольного типа.

Общий вид прибора приведен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 2

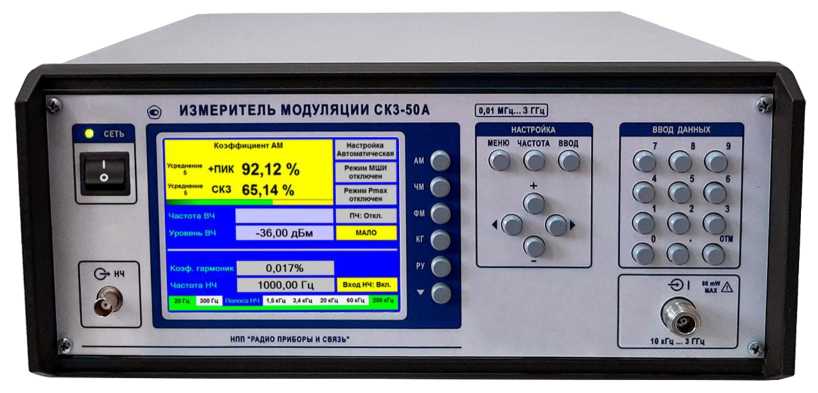

Рисунок 1 - Общий вид прибора

Места пломбировки с нанесением знака поверки

ВЫХОД ПЧ ВЫХОД 10 МГц

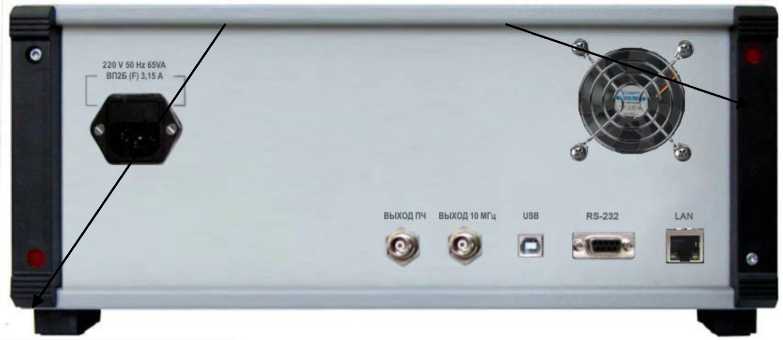

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки

Программное обеспечение (ПО) прибора имеет структуру с разделением на метрологически значимую и метрологически незначимую части.

В приборе имеется защита ПО контроллера от преднамеренного и непреднамеренного изменения:

• - без нарушения целостности конструкции прибора и заводских пломб невозможно удаление/замена контроллера или замена встроенного ПО.

• - доступ к калибровочным и регулировочным коэффициентам со стороны интерфейсов защищен паролем.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Конструкция измерителей модуляции исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики прибора

Продолжение таблицы 2

Таблица 4 - Пределы измерения пиковых и среднеквадратических значений девиации частоты

Таблица 5 - Значения множителя А_п для погрешности измерения пиковых значений девиации частоты

Таблица 6 - Значения множителя А_ск для погрешности измерения среднеквадратических значений девиации частоты

Таблица 7 - Среднеквадратическое значение частотного шума и фона в тракте прибора

Таблица 8 - Коэффициент гармоник ЧМ сигналов, вносимый трактом прибора

Таблица 10 - Значения множителя В_п для погрешности измерения пиковых значений коэффициента АМ__________________________________________________________

Таблица 11 - Значения множителя Вск для погрешности измерения среднеквадратических значений коэффициента АМ______________________________________________________

Таблица 12 - Среднеквадратическое значение амплитудного шума и фона, вносимое прибором

Таблица 14  - Диапазон модулирующих частот, диапазон измерений пиковых

и среднеквадратических значений индекса фазовой модуляции

Таблица 15 - Среднеквадратические значения фазового шума и фона, вносимые трактом прибор а

Таблица 16 - Основные технические характеристики

наносится на переднюю панель приборов методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Таблица 17 - Комплектность средства измерений

РПИС.411166.030 РЭ «Измеритель модуляции СК3-50А. Руководство по эксплуатации», раздел 6 «Порядок работы»

Нормативные и технические документы, устанавливающие требования к Измерителям модуляции СК3-50А

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»

РПИС.411166.030 ТУ «Измеритель модуляции СК3-50А». Технические условия

Правообладатель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь»

(ООО «НПП «Радио, приборы и связь»)

ИНН 5261004288

Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д.168, офис 405

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Радио, приборы и связь»

(ООО «НПП «Радио, приборы и связь»)

ИНН 5261004288

Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д.168, офис 405 Телефон (факс): (831) 466-17-77

Web-сайт: rpis.ru

E-mail: rpis@mail.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»

(ФБУ «Нижегородский ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1 Телефон (831) 428-78-78, факс (831) 428-57-48

Web-сайт: www.nncsm.ru

Е-mail: mail@nncsm.ru

Регистрационный номер 30011-13 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

Лист № 1

Регистрационный № 92467-24                                         Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Установки поверочные КОМПЛЕКС (далее - установки) предназначены для:

• - воспроизведения прецизионных электронных испытательных и калибровочных сигналов стандартных форм (синус, меандр, треугольный, постоянный уровень) и специальных (сложных) форм с заданными значениями амплитудных, частотных и временных параметров, используемых при проведении испытаний и поверки одно- и многоканальных электрокардиографов, электрокардиографических каналов мониторов медицинских;

• - модуляции оптических сигналов датчика пульсового оксиметра с заданными значениями отношения коэффициентов модуляции и частоты пульса, используемых при проведении испытаний и поверки пульсовых оксиметров;

• - воспроизведения и измерения избыточного давления воздуха при испытаниях и поверке каналов измерения давления неинвазивных механических измерителей артериального давления (ИАД), служащих для косвенного определения артериального давления путем измерения избыточного давления воздуха в компрессионной манжете в моменты появления и исчезновения тонов Короткова (аускультативный метод);

• - воспроизведения и измерения избыточного давления воздуха и воспроизведения осцилляций давления с заданной частотой при испытаниях и поверке каналов измерения давления и частоты пульса автоматических и полуавтоматических неинвазивных измерителей артериального давления (НИАД), принцип действия которых основан на осциллометрическом методе измерения артериального давления;

• - воспроизведения изменяющегося с заданной частотой электрического сопротивления тканей человека для испытаний и поверки реографических каналов измерения частоты дыхания медицинских диагностических приборов;

• - воспроизведения значения электрического сопротивления для испытаний и проверки каналов измерения температуры медицинских диагностических приборов.

Описание средства измерений

Конструктивно установки представляют собой портативные измерительные приборы в пластиковом корпусе с питанием от встроенного аккумулятора. На задней панели расположены разъем для подключения блока питания, два последовательных порта RS-232 для обеспечения передачи данных при поверке и подключения пальцевого имитатора. На лицевой панели расположены коннекторы типа «Banana» 4 мм для подключения поверяемых приборов по каналам ЭКГ, температуры и частоты дыхания, пневматические штуцеры для подключения поверяемых приборов по каналу НИАД, дисплей и органы управления.

Принцип действия установок при воспроизведении сигналов, используемых при проведении испытаний и поверки электрокардиографов, заключается в цифро-аналоговом преобразовании цифровых образов сигналов, запрограммированных в ПЗУ установки сигналов, с последующим усилением аналогового сигнала до задаваемого уровня амплитуды и масштабированием во времени с целью получения задаваемой частоты повторения сигнала. Полученный сигнал поступает на встроенные в установку цепи с целью передачи его на входные цепи (электроды) электрокардиографического прибора.

Принцип действия установок при модуляции оптических сигналов датчика пульсового оксиметра заключается в оптической модуляции светового потока источников излучения датчика пульсового оксиметра с заданным отношением коэффициентов модуляции в красном и ИК поддиапазонах спектра и заданной частотой пульса, имитирующую воздействие пульсаций крови в кровеносной системе человека на излучение, проходящее через биологические ткани, и позволяющую быть нормально зарегистрированной пульсовым оксиметром.

Принцип действия установок при воспроизведении и измерении избыточного давления воздуха при испытаниях и поверке каналов измерения давления неинвазивных механических ИАД заключается в создании встроенным компрессором или внешним нагнетателем и измерении в компрессионной камере избыточного давления.

Принцип действия установок при воспроизведении и измерения избыточного давления воздуха и воспроизведении осцилляций давления с заданной частотой при испытаниях и поверке автоматических и полуавтоматических НИАД заключается в формировании пульсаций давления в пневмосистеме с заданной частотой, которые имитируют воздействие на пневмосистему НИАД от пульсаций крови в кровеносной системе человека и могут быть нормально зарегистрированы НИАД.

Принцип действия установок при воспроизведении изменяющегося с заданной частотой электрического сопротивления тканей человека для испытаний и поверки реографических каналов измерения частоты дыхания медицинских диагностических приборов заключается в формировании осцилляций электрического сопротивления с заданной частотой, которые имитируют изменение электрического сопротивления тела человека при дыхании и могут быть нормально зарегистрированы средством измерения частоты дыхания импедансным методом.

Принцип действия установок при воспроизведении электрического сопротивления для испытаний и проверки каналов измерения температуры медицинских диагностических приборов заключается в воспроизведении с достаточной точностью фиксированных значений электрического сопротивления, эквивалентного сопротивлению медицинских терморезистивных датчиков серии D SYSTEM 4000 при определенных значениях температуры.

Общий вид установок, места нанесения знака утверждения типа приведены на рисунке 1.

Нанесение знака поверки на установки не предусмотрено.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом гравировки на информационную табличку, расположенную на задней панели установки, показано на рисунке 2.

Пломбирование установок не предусмотрено.

Место нанесения знака утверждения типа

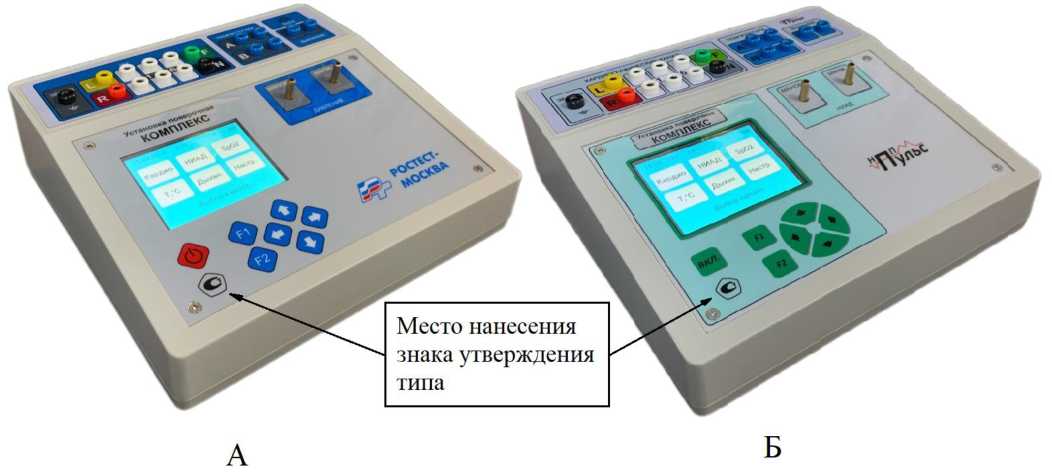

Рисунок 1 - Общий вид установок с указанием мест нанесения знака утверждения типа

7

• "" •

\ —■—

Место нанесения

заводского номера

Установка поверочная

КОМПЛЕКС

Дата проиэнолстла 04.2023 Сделано а России

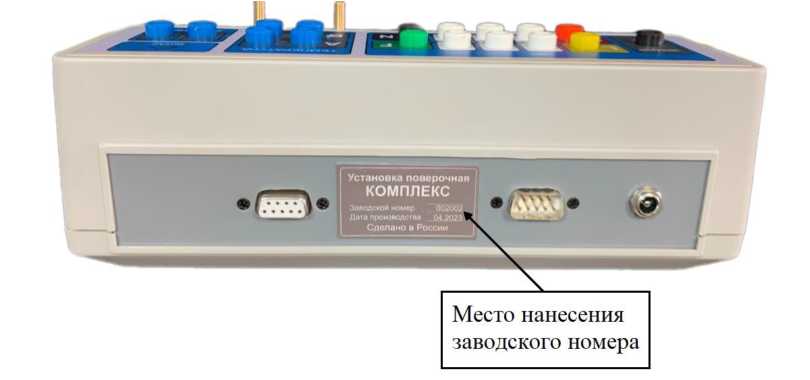

Рисунок 2 - Задняя панель установки с указанием места нанесения заводского номера

Программное обеспечение (ПО) предназначено для управления установкой и отображения заданных параметров работы на ЖК-дисплее.

ПО не оказывает влияния на нормируемые метрологические характеристики.

Конструкция средства измерений (далее - СИ) исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на лицевую панель установки, а также на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Приказ Росстандарта от 30.12.2019 № 3464 «Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения»

Приказ Росстандарта от 20.10.2022 № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Технические условия ТУ 26.51.66-001-01472706-2023 «Установка поверочная КОМПЛЕКС»

Общество с ограниченной ответственностью «Научно-производственное предприятие «Пульс»

(ООО «НПП «Пульс»)

ИНН 5074053616

Юридический адрес: 142184, Московская обл., г. Подольск, с. Сынково, стр. 78

Телефон: +7 (916) 840-28-10

E-mail: 89168402810@mail.ru

Изготовитель

Общество с ограниченной ответственностью «Научно-производственное предприятие «Пульс»

(ООО «НПП «Пульс»)

ИНН 5074053616

Адрес: 142184, Московская обл., г. Подольск, с. Сынково, стр. 78

Телефон: +7 (916) 840-28-10

E-mail: 89168402810@mail.ru

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест»

(ФБУ «НИЦ ПМ - Ростест»)

ИНН 7727061249

Юридический адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

E-mail: info@rostest.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, 31

Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11

Факс: +7 (499) 124-99-96

Web-сайт: www.rostest.ru

E-mail: info@rostest.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц

RA.RU.310639

Лист № 1 Регистрационный № 62517-15                                         Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Измерители сопротивлений МИС имеет два исполнения. Измерители сопротивлений МИС исполнения 000-018.0378-00 предназначены для измерения сопротивления электрической цепи изделий и вывода полученного результата измерения на цифровое табло. Измерители сопротивления МИС исполнения 000-018.0378-00-01 предназначены для измерения сопротивления электрической цепи изделия, вывода результатов измерения на цифровое табло, преобразования полученного значения в цифровой код и передачи информации через последовательный интерфейс RS-485 к другому оборудованию.

Описание средства измерений

• 1 Принцип действия измерителей.

Контролируемая цепь (измеряемое сопротивление) подключается к измерителю с помощью щупов по четырехпроводной линии связи, что позволяет исключить влияние сопротивления измерительных проводов на результат измерения. Ток, протекающий в измерительной цепи через измеряемое сопротивление, создает на нем напряжение, которое усиливается и преобразуется в цифровую форму с помощью АЦП. Цифровой сигнал обрабатывается микроконтроллером, и полученное значение сопротивления отображается на цифровом индикаторе.

В измерителе исполнения 000-018.0378-00-01 результат измерения может также передаваться по интерфейсу RS-485 к другому оборудованию по поступающему на измеритель запросу.

• 2 Измерители сопротивлений МИС представляют собой корпус, разделенный глухой перегородкой на два отсека: отсек печатной платы и отсек питания. В отсеке печатной платы размещена плата с цифровым индикатором, микропроцессорным устройством и аналого-цифровым преобразователем. Там же размещены токоограничивающие резисторы, обеспечивающие ограничение мощности в измерительной цепи до уровня ниже 60 мВт. Отсек печатной платы залит компаундом. Пространство между цифровым индикатором и защитным стеклом смотрового окна заливается силиконовым каучуком. Герметичность отсека питания обеспечивается уплотнительной прокладкой.

В отсеке питания измерителей исполнения 000-018.0378-00 установлена литиевая батарея питания.

Измерители сопротивлений МИС исполнения 000-018.0378-00-01 отличаются от измерителей исполнения 000-018.0378-00 тем, что в отсеке питания размещена плата, на которой установлены импульсный преобразователь напряжения и приёмо-передатчик интерфейса RS-485.

Измерители сопротивлений МИС относится к взрывозащищённому оборудованию. Маркировка взрывозащиты измерителя приведена в таблице 1.

Таблица 1

Знак «Х», стоящий после маркировки взрывозащиты, означает, что измеритель сопротивлений МИС исполнения 000-018.0378-00-01 выпускается с постоянно подключенным кабелем. При использовании измерителя во взрывоопасных зонах присоединение свободного конца кабеля должно проводиться с использованием взрывозащищенных соединительных устройств.

В состав измерителя входят конструктивные элементы в соответствии с таблицей 2.

Таблица 2

Внешний вид измерителей исполнения   000-018.0378-00 и исполнения

000-018.0378-00-01 представлены на рисунке 1 и рисунке 2. Место установки поверительного клейма указанно на рисунке 3

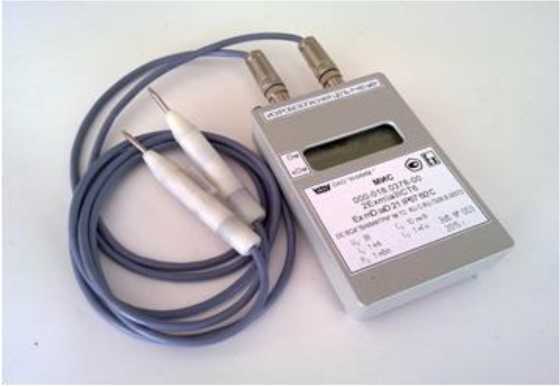

Рисунок 1 - Общий вид измерителя сопротивлений МИС исполнения 000-018.0378-00

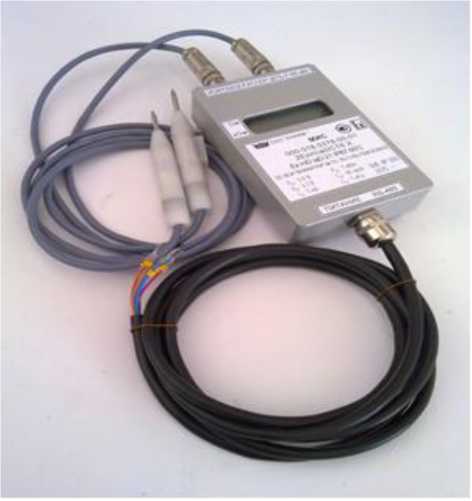

Рисунок 2 - Общий вид измерителя сопротивлений МИС исполнения 000-018.0378-00-01

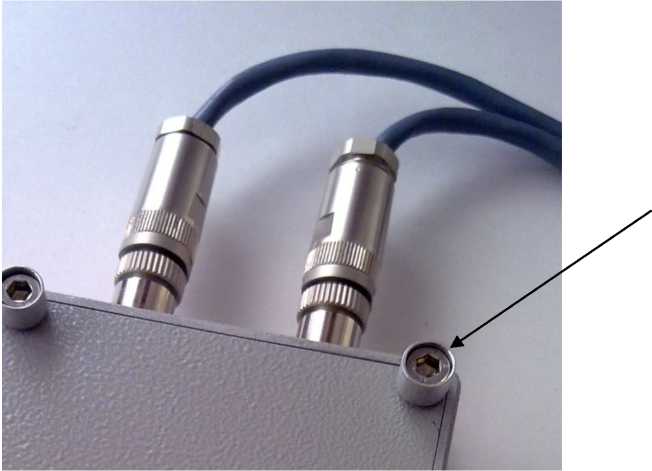

Рисунок 3 - Вид отсека печатной платы измерителей сопротивлений МИС с указанием места установки мастичной пломбы

Место установки мастичной пломбы с оттиском поверительного клеймом

Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь чашки крепежных винтов крышки отсека печатной платы устанавливается мастичная пломба, на которую наносится оттиск поверительного клейма (рис.3).

Работа измерителей сопротивлений во всех режимах осуществляется под управлением встроенного программного обеспечения (далее по тексту ПО) «Программа МИС». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует. ПО измерителей исполнения 000-018.0378-00-01 может работать с контроллерами, имеющими интерфейсный выход RS485 и поддерживающими протокол MODBUS RTU, и с ПЭВМ с операционной системой Windows XP или Windows 7, имеющими интерфейсный выход RS232 или USB.

Передача результатов измерения от измерителей исполнения 000-018.0378-00-01 на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор ПС-МИС», с помощью которой задаются параметры связи измерителей с компьютером. На экране монитора в окне конфигуратора отображаются результаты измерения, которые дублируют показания цифрового табло, а также, в зоне «Идентификация», идентификационное наименование и номер версии программного обеспечения измерителя.

Программа «Конфигуратор ПС-МИС» на метрологические характеристики измерителя не влияет.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не может изменяться без применения специальных средств (пользователю не поставляются).

Идентификационные данные программного обеспечения представлены в таблице 3.

Таблица 3

Программное обеспечение на метрологические характеристики измерителей влияния не оказывает и имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики Диапазоны измерения сопротивлений:

1 диапазон, Ом

2 диапазон, Ом

• 3 диапазон, Ом

• 4 диапазон, кОм

• 5 диапазон, кОм                                              20,0.200,0

Пределы допускаемой приведенной погрешности измерения сопротивления в рабочих условиях,

% от диапазона измерения                                  ± 0,25

Время установления показаний, с, не более                                5

Параметры искробезопасной электрической цепи измерителей приведены в таблице 4.

Таблица 4

Питание устройства:

Потребляемая мощность измерителя 000-018.0378-00-01, Вт, не более                3

наносится фотоспособом в правом верхнем углу фирменной таблички слева от знака Ех, закрепленной на корпусе измерителя сопротивлений МИС, и методом штемпелевания на титульный лист руководства по эксплуатации «Измеритель сопротивлений МИС» 000-018.0378-00РЭ.

Комплектность средства измерений

Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Измеритель сопротивлений МИС» 000-018.0378-00РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

Технические условия «Измерители сопротивлений МИС» 000-018.0378-00ТУ

Акционерное общество «Красноармейский научно-исследовательский институт механизации»

(АО «КНИИМ»)

Юридический адрес: Российская Федерация, 141292, Московская обл., г.о. Пушкинский, г. Красноармейск, пр-кт Испытателей, д.8

ИНН 5038087144

Телефон+7(496) 538-24-94, факс: +7(496)588-02-83

E-mail: info@kniim.ru

ПАО «Машиностроительный завод»

Адрес: 144001, г. Электросталь, Московской обл., ул. Карла Маркса, д. 12

Телефон: (495) 702-99-73, факс: (495) 702-97-69

E-mail: metrolog@elemash.ru

Аттестат аккредитации ПАО «Машиностроительный завод» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310693 от 26.06.2015 г.
