МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

(Росстандарт)

П Р И К А З

13 апреля 2026 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части сведений об изготовителях  (правообладателях)

утвержденных типов средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФБУ «НИЦ ПМ - Ростест» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

  4. Контроль за

  за собой

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому

  регулированию и метрологии

  СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

  Е.Р. Лазаренко

Сертификат: 316B076EA979CDFD7618B7011C5621C3

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 13.01.2026 до 08.04.2027

к______________________-______________________)

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

от «___»    ^апреля    2026 г. №  ⁷¹¹

Сведения

об утвержденных типах средств измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

Лист № 1 Регистрационный № 70620-18                                         Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Назначение средства измерений

Люксметры ЛМ-12 предназначены для измерений освещенности в видимой области спектра излучений, создаваемой искусственными или естественными источниками, расположенными произвольно относительно фотометрической головки.

Принцип действия люксметров ЛМ-12 основан на преобразовании излучения в электрический сигнал с последующей цифровой индикацией числовых значений освещенности.

Конструктивно люксметры ЛМ-12 состоят из двух частей: фотометрической головки и блока обработки сигналов, связанных между собой гибким кабелем.

В фотометрической головке люксметров ЛМ-12 расположен фотодиод, корригирующие фильтры и косинусная насадка. На блоке обработки сигналов расположены органы управления режимами работы люксметра и жидкокристаллический индикатор.

Общий вид люксметров ЛМ-12 приведен на рисунке 1.

Схема пломбирования люксметров ЛМ-12 от несанкционированного доступа приведена на рисунке 2.

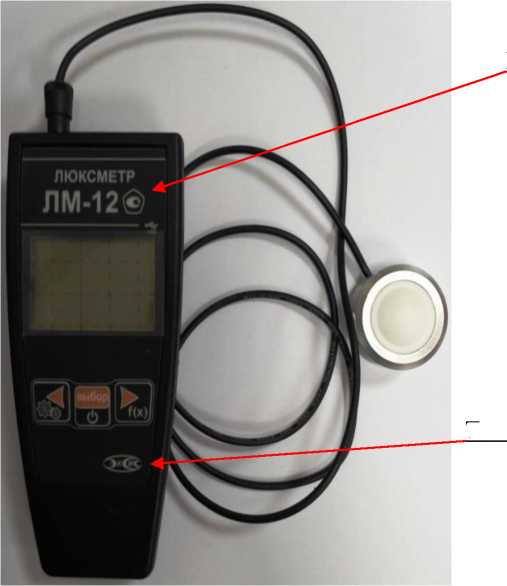

Рисунок 1 - Общий вид люксметров ЛМ-12

Место пломбирования

Рисунок 2 - Схема пломбировки люксметров ЛМ-12 от несанкционированного доступа

Конструктивно люксметры ЛМ-12 имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель блока обработки сигналов люксметров ЛМ-12 фотохимическим способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

ГОСТ 8.023-2014 ГСИ. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений

ГОСТ Р 8.665-2009 ГСИ. Люксметры и яркомеры фотоэлектрические. Методика поверки

ТУ 4437-012-70203816-2017 Люксметры ЛМ-12. Технические условия

Акционерное общество «Экологические сенсоры и системы» («ЭКСИС») (АО «ЭКСИС») ИНН 7735125545

Адрес: 124498, г. Москва, г. Зеленоград, пр-д 4922-й, д. 4, стр. 2, помещ. I, ком. 25г Почтовый адрес: 124460, г. Москва, г. Зеленоград, а/я 146

Тел./факс: (499) 731-10-00, 731-77-00

Тел.: (495) 506-40-21

E-mail: eksis@eksis.ru

Web-сайт: www.eksis.ru

Акционерное общество «Практик-НЦ»

(АО «Практик-НЦ»)

ИНН 735005907 Юридический адрес: 124498, г. Москва, г. Зеленоград, пр-д 4922-й, д. 4, стр. 2, помещ. I, ком. 25

Почтовый адрес: 124460, г. Москва, г. Зеленоград, а/я 13

Телефон /факс: (499) 731-10-00, 731-77-00

Телефон: (495) 506-40-21

E-mail: pnc@pnc.ru

Web-сайт: www.pnc.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»

(ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон (факс): (495) 544-00-00

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию

и метрологии

от « ¹³ »    апреля   2026 Г. №    ^{71 1}

Лист № 1 Регистрационный № 28849-05                                        Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Контроллеры КРОСС-500

Назначение средства измерений

Контроллеры КРОСС-500 (далее - контроллер) предназначены для измерения аналоговых выходных электрических сигналов датчиков, формирования выходных управляющих аналоговых и дискретных сигналов, передачи, обработки, хранения информации о ходе технологического процесса при создании открытых систем АСУ ТП, применяемых в различных отраслях промышленности.

Описание средства измерений

Контроллер выполняет измерения сигналов термопар, сопротивлений температуры (по ГОСТ Р 8.625-2006), сигналов напряжения или тока; воспроизведение постоянного тока, позволяет вести информационной обмен, архив и выполнять автоматическое регулирование и программное управление технологическими процессами.

Контроллер относится к проектно-компонуемым изделиям. Он состоит из блока центрального процессора БЦП или БЦП2 (БЦП) и отдельных модулей ввода-вывода (МВВ), подключаемых к БЦП по интерфейсам SPI, RS-485. Модули ввода-вывода ADIG1, АЮ2, микроконтроллер МК1 имеют проектно-компонуемый состав: до 8 ячеек с аналоговыми и дискретными сигналами ввода-вывода. Количество модулей ввода-вывода, подключаемых к БЦП, до 32 шт. по заказу. БЦП и модули устанавливаются на DIN-рейку 35х7,5 мм.

Корпуса модулей и МК1 выполнены из АБС пластика, БЦП имеет металлический корпус. Корпус состоит из двух боковых частей, соединяемых между собой винтами, и лицевой панели. На боковой части корпусов нанесена необходимая маркировка.

На лицевых панелях располагаются присоединительные клеммы, разъем подключения персонального компьютера, светодиоды индикации состояния.

В типовом случае контроллер имеет процессорную структуру (рисунок 1), т.е. в качестве блока, исполняющего основной алгоритм и управляющего всеми остальными компонентами системы, используются блоки БЦП или БЦП2.

Блоки центрального процессора выполняют следующие функции:

• - организация и управление вычислительными процессами в реальном времени;

• - управление обменом данными с портами ввода-вывода в режиме ведущего;

• - исполнение технологической программы пользователя (ТПП);

• - организация пользовательского интерфейса через панель оператора;

• - обмен по сетям TCP/IP и ModBus RTU с другими контроллерами и верхним уровнем;

• - управление резервированием контроллеров, блоков центрального процессора и отдельных модулей.

Модули ввода-вывода предназначены для использования в процессорных или микроконтроллерных структурах контроллеров. Самостоятельного применения МВВ не имеют. МВВ выполняют следующие функции, разгружая вычислительные мощности БЦП (БЦП2) и упрощая ТПП:

• - управление аппаратурой ввода-вывода;

• - аналого-цифровое и цифро-аналоговое преобразование сигналов;

• - предварительная обработка сигналов: устранение дребезга дискретных входов, фильтрация, линеаризация и корректировка;

• - учет калибровочных коэффициентов аналоговых входов;

• - автономное управление поведением выходных каналов при включении и в различных аварийных ситуациях.



АС220/5-ХХ - модуль питания;

RS-485 - внутренняя полевая шина контроллера;

БП - Блок питания ЯЛБИ.426449.097;

ТБ - терминальный блок

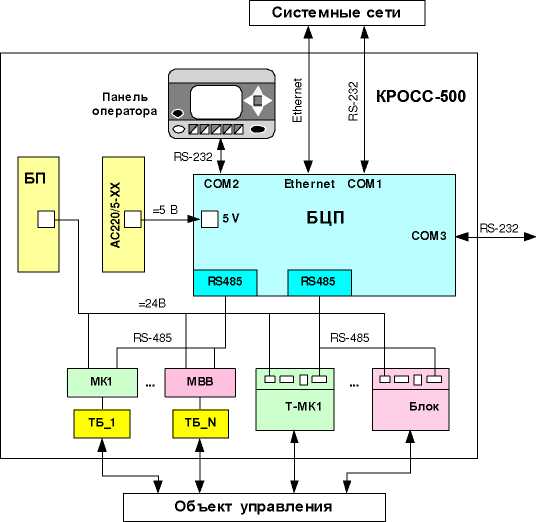

Рисунок 1 - Процессорная структура контроллера с блоком БЦП

МВВ содержат следующие программно-аппаратные средства:

а) субмодуль процессора на базе микропроцессора с полной RISC-архитектурой и встроенными средствами: flash-памятью для хранения резидентного программного обеспечения (РПО), EEPROM для хранения настроечных коэффициентов, оперативной памятью для хранения данных;

б) субмодули (в том числе ячейки) ввода-вывода дискретных, частотных и аналоговых сигналов.

в) интерфейсные платы с интерфейсами RS-232, RS-485 (до 2 шт. по заказу) для подключения устройств верхнего уровня и полевых сетей (только для блоков ввода-вывода).

г) РПО процессора, включающее:

• - операционную систему реального времени;

• - драйверы ввода-вывода аналоговых и дискретных сигналов;

• - программы первичной обработки сигналов;

• - драйверы интерфейсных каналов;

- программы контроля и диагностики аппаратуры МВВ.

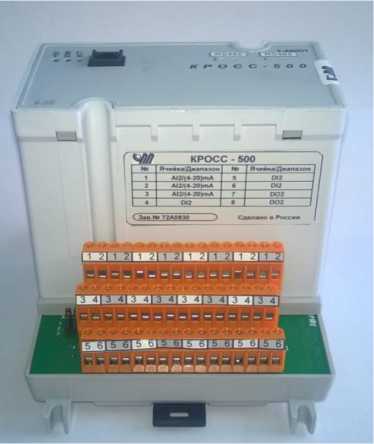

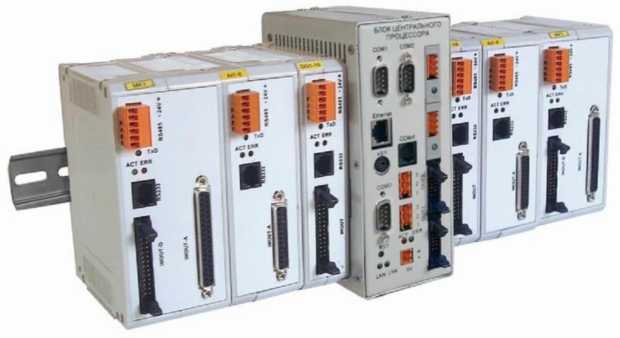

Контроллер относится к ремонтируемым и восстанавливаемым изделиям. Фотографии общего вида представлены на рисунке 2.

а)

б)

Рисунок 2

Схема пломбировки, представлена на рисунке 3.

а)

б)

Рисунок 3

Программное обеспечение включает в себя:

• - РПО - встроенное программное обеспечение не доступное для потребителя, отвечающее за метрологические характеристики контроллера;

• - сервисное программное обеспечение (ПО) контроллера - ПО Configurator.exe, поставляемое совместно с контроллером на CD-диске и предназначенное для настройки модулей потребителем.

Встроенное программное обеспечение

РПО зашито в памяти контроллера. Корпуса блоков контроллера защищены от вскрытия голографической саморазрушающейся этикеткой или пломбой предприятия-згото-вителя.

РПО контроллера, записываемое в постоянные запоминающие устройства (ПЗУ) блоков контроллера, представляет собой исполняемый программный файл формата DFP, встроено в блоки контроллера и является их неотъемлемой частью.

Метрологически значимая часть РПО содержит специальные средства защиты, исключающие возможность несанкционированной модификации, загрузки (в том числе загрузки фальсифицированного РПО и данных), считывания из памяти контроллера, удаления или иных преднамеренных изменений метрологически значимой части РПО и измеренных данных.

На метрологические характеристики аналоговых измерительных каналов контроллера оказывают влияние калибровочные коэффициенты, которые используются для вычисления значений тока, напряжения и сопротивления в аналоговых измерительных каналах. Калибровочные коэффициенты определяются на заводе-изготовителе при калибровке конкретного экземпляра контроллера и записываются в его энергонезависимую память.

Значения калибровочных коэффициентов защищены от несанкционированного вмешательства паролем и недоступны для потребителя.

Так же на метрологические характеристики контроллера оказывают влияние пересчётные коэффициенты, которые используются для пересчёта токов, напряжений и сопротивлений, измеренных в аналоговых измерительных каналах. Пересчётные коэффициенты являются неотъемлемой частью РПО. Пересчётные коэффициенты задаются на заводе-изготовителе при программировании контроллера и записываются один раз в его ПЗУ, которое не может быть изменено.

РПО защищено от считывания из памяти контроллера. Файл РПО имеет защищенный от изменения формат DFP (кодируется специальным образом утилитой crpack.exe).

Идентификационные данные РПО контроллера приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует высокому уровню.

Сервисное программное обеспечение

ПО Configurator.exe предназначено для отображения данных измерений и конфигурирования РПО контроллера, а также для идентификации типа и даты версии РПО, записанного в ПЗУ контроллера.

ПО позволяет выполнять следующие функции настройки и контроля потребителем:

- просмотр и изменение общих настроек;

- просмотр и изменение настроек каналов;

- просмотр состояния входов и выходов;

- изменение состояния выходов;

- тестирование модулей.

Интерфейс ПО содержит в себе средства предупреждения пользователя, если его действия могут повлечь изменение или удаление результатов измерений. Специальными средствами защиты метрологически значимой части ПО и измеренных данных от преднамеренных изменений являются:

• - средства проверки целостности ПО (так, несанкционированная модификация метрологически значимой части ПО проверяется расчётом контрольной суммы для метрологически значимой части ПО и сравнением ее с действительным значением);

• - средства обнаружения и фиксации событий (журнал событий);

• - средства управления доступом (пароли).

ПО и конструкция контроллера после конфигурирования и настройки обеспечивают защиту от несанкционированного доступа и изменения его параметров.

Контроллер соответствует климатическому исполнению УХЛ 4.2 по ГОСТ 15150-69 с диапазоном рабочих температур от плюс 5 до плюс 50 °С, относительной влажности 95 % при температуре 35 °С.

Питание контроллера осуществляется по заказу по одному из вариантов:

• - от сети переменного однофазного тока с напряжением от 90 до 264 В, частотой 50 Гц и коэффициентом высших гармоник до 5 %;

• - от внешнего нестабилизированного источника постоянного тока напряжением от 18 до 36 В.

Габаритные размеры и масса приведены в таблице 2, основные метрологические характеристики - в таблице 3.

Средний срок службы - 10 лет.

Таблица 2

аблица 3

Примечания

1 Нормирующие значения сигнала равны значению диапазона.

2 Измеренные и формируемые значения сигнала отображаются как в физических единицах, так и в процентах от диапазона (для симметричных биполярных диапазонов - от верхнего значения диапазона).

Пределы допускаемой абсолютной погрешности (Л) во всем диапазоне рабочих температур канала сигналов от термопар вычисляются по формуле:

Л= ± (Ло + Лкхс),                                           (1)

где Ло - пределы допускаемой основной абсолютной погрешности без учета компенсации температуры холодного спая;

Лкхс - пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом во всем диапазоне рабочих температур.

Пределы допускаемой основной абсолютной погрешности канала сигналов от термопар и сопротивления температуры приведены в таблицах 4, 5.

Погрешности канала компенсации температуры холодного спая (Лкхс), определяется суммой погрешности встроенного элемента термочувствительного ЭЧМ-50М класса В и погрешности преобразования во всем диапазоне рабочих температур.

Возможно использование внешнего датчика для канала компенсации температуры холодного спая.

Таблица 4

Таблица 5

* Значение, определяемое как отношение сопротивлений при 100 °С и при 0 °С.

Знак утверждения типа

наносится на титульный лист контроллера типографским способом; на таблички аналоговых модулей ввода-вывода печатным способом.

Комплектность средства измерений

Комплектность контроллера определяется заказом. В общем виде комплект поставки соответствует приведенному ниже.

Сведения о методиках (методах) измерения Сведения о методах измерений приведены в документе «Контроллер КРОСС-500.

Руководство по эксплуатации» ЯЛБИ.421457.045 РЭ.

Нормативные документы, устанавливающие требования к средству измерений ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ 22261-94 Средства измерений электрических и магнитных величин.Общие технические условия

ГОСТ 26.011-80 ЕССП. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

Правообладатель

Акционерное общество «АБС ЗЭиМ Автоматизация»

(АО «АБС ЗЭиМ Автоматизация»)

ИНН 2128006240

Адрес юридического лица: 428003, Чувашская Республика-Чувашия, г. Чебоксары, пр-кт И.Я. Яковлева, 1

Телефоны: (8352) 30-51-48, 30-51-33

Факс: (8352) 30-51-11

e-mail: adm@zeim.ru

Изготовитель

Акционерное общество «АБС ЗЭиМ Автоматизация»

(АО «АБС ЗЭиМ Автоматизация»)

ИНН 2128006240

Адрес юридического лица: 428003, Чувашская Республика-Чувашия, г. Чебоксары, пр-кт И.Я. Яковлева, 1

Телефоны: (8352) 30-51-48, 30-51-33

Факс: (8352) 30-51-11

e-mail: adm@zeim.ru

Испытательный центр

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Чувашской Республике»

Адрес: 428010, Чувашская Республика, г. Чебоксары, ул. Энтузиастов, д. 42

Тел. (831) 428-78-78, факс (831) 428-57-48

E-mail: mail@nncsm.ru
