УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «12» июля 2024 г. № 1649

Регистрационный № 68622-17

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные Штрих ВМ 100

Весы электронные Штрих ВМ 100 (далее - весы) предназначены для статического измерения массы товаров.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится как результат взвешивания на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Конструктивно весы состоят из весоизмерительного устройства, включающего в себя корпус, датчик и терминал, и грузоприемного устройства (далее - ГПУ). Весы оснащены лазерным устройством считывания штрих-кода товара (далее - лазерное устройство), отличающихся моделями лазерных устройств (в обозначении весов - индексы А, А1, А2, А3, В, С, С1 или Д).

Весы изготавливаются однодиапазонными и двухинтервальными в четырех модификациях: 6-1.2, 6-2; 15-2.5 и 15-5, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (e).

Для связи с персональным компьютером весы поставляются с интерфейсом:

• - RS-232 (индекс Р);

• - USB (индекс Ю);

• - с двумя интерфейсами: USB и RS-232 (индекс ЮР);

• - без интерфейса (индекс отсутствует).

Общий вид весов различных конструктивных исполнений показан на рисунке 1 и 2, схема пломбирования от несанкционированного доступа и обозначение мест нанесения знака поверки на рисунке 3, 4 и 5.

Индекс А

Индекс А1

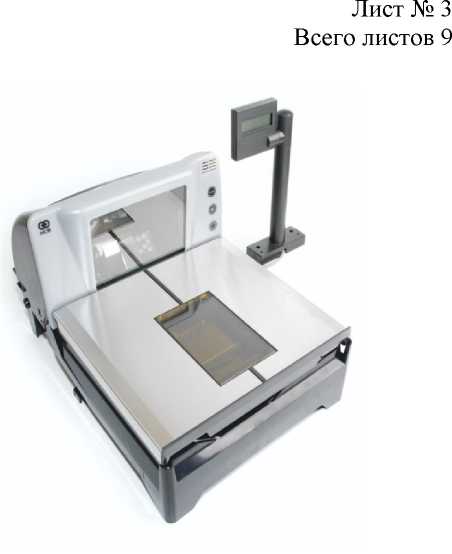

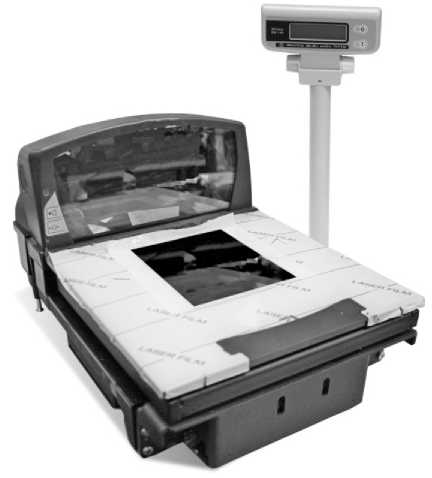

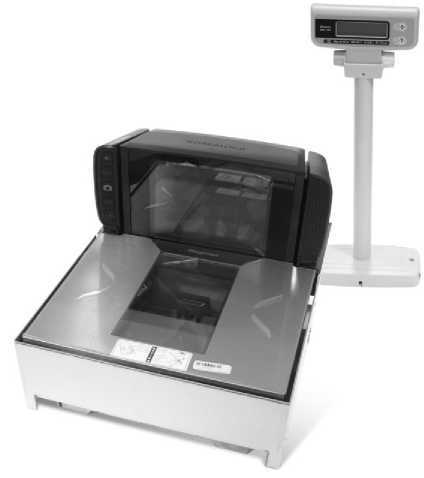

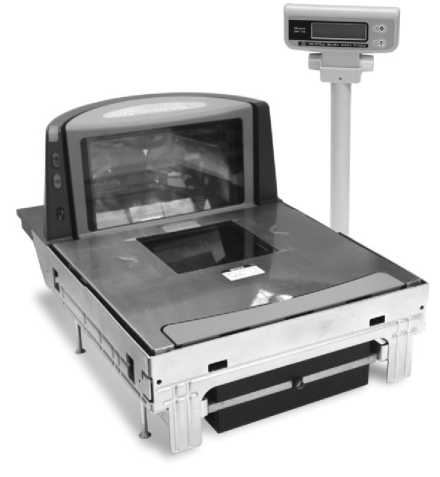

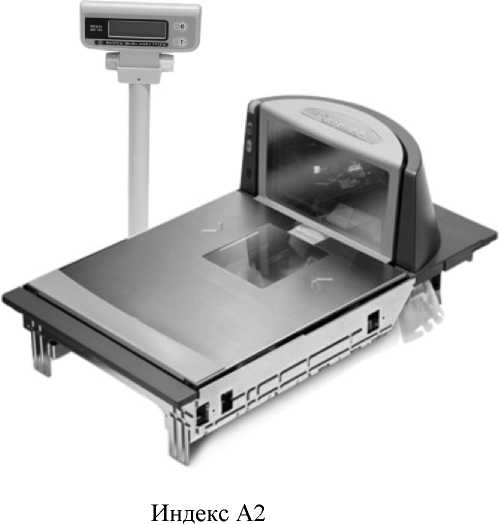

Рисунок 1 - Общий вид весов с индексами А, А1, А2 и А3

Индекс А3

Индекс B

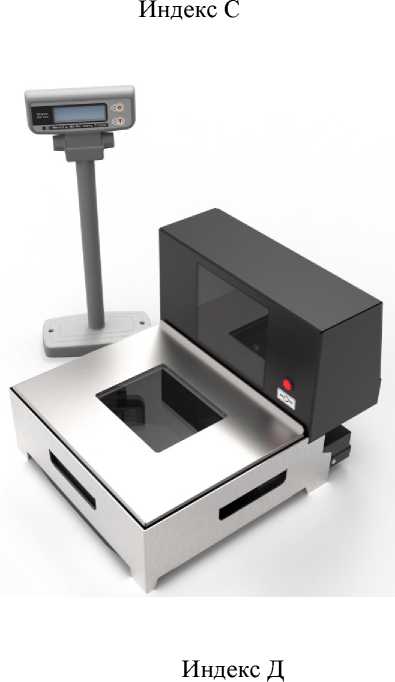

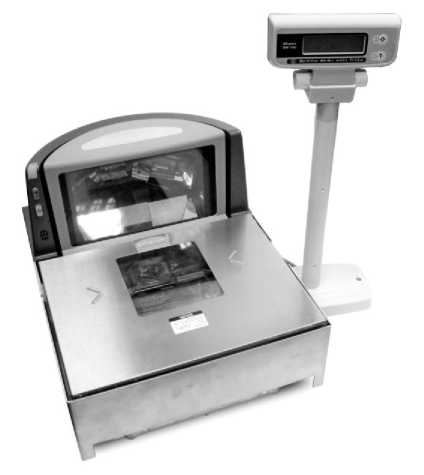

Рисунок 2 - Общий вид весов с индексами В, С, С1 и Д

Индекс А

Место пломбирования

к

Индекс А2 Индекс А3

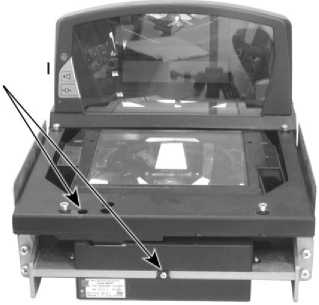

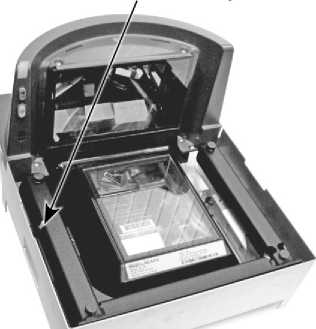

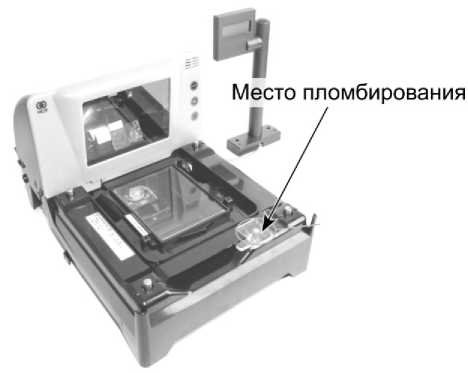

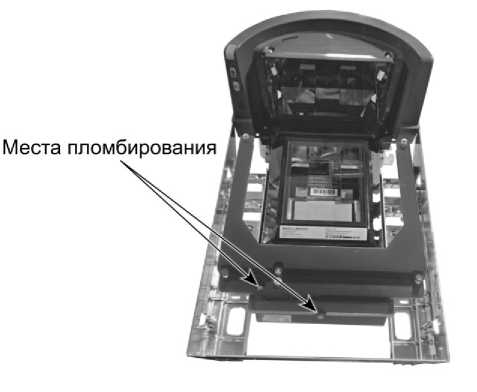

Рисунок 3 - Схема пломбирования весов с индексами А, А1, А2 и А3 от несанкционированного доступа и обозначение мест нанесения знака поверки

Места пломбирования

Индекс В

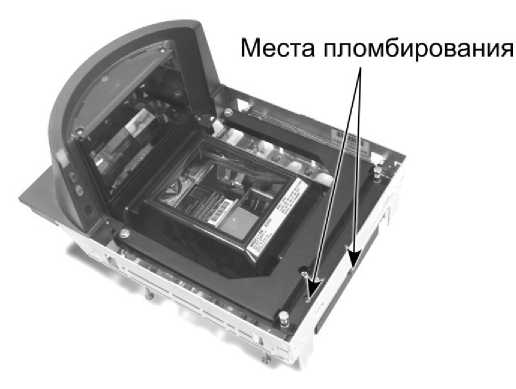

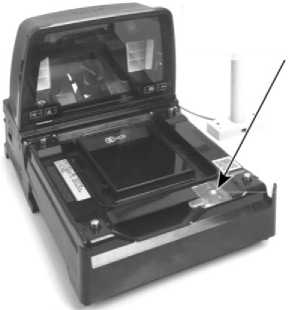

Рисунок 4 - Схема пломбирования весов с индексом В от несанкционированного доступа и обозначение мест нанесения знака поверки

Индекс С

г—- '

Место пломбирования

Индекс С1

Место пломбирования

Индекс Д

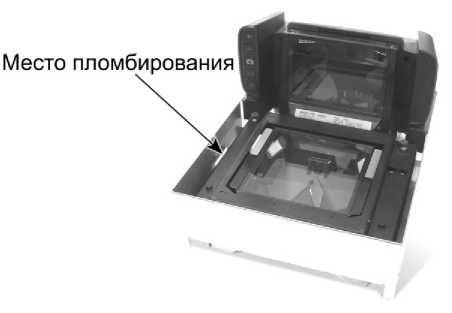

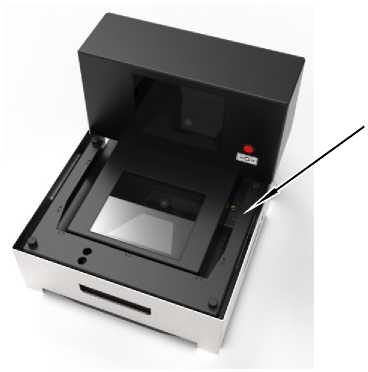

Рисунок 5 - Схема пломбирования весов с индексами С, С1 и Д от несанкционированного доступа и обозначение мест нанесения знака поверки

Обозначение весов для заказа имеет вид:

Весы электронные Штрих ВМ 100[Х] [1] - [2] [3],

где Штрих ВМ 100 - обозначение типа весов;

[Х] - индекс модели устройства считывания штрих-кода: А, А1, А2, А3, В, C, С1 или Д;

• [1] - значение Мах весов, кг: 6 или 15;

• [2] - значение (e) весов, г:

• - 2 или 5 - для однодиапазонных весов;

• - 1.2 или 2.5 - для двухинтервальных весов;

• [3] - индекс наличия интерфейса: Р, Ю, ЮР или отсутствие индекса.

Пример обозначения весов при заказе:

Весы электронные Штрих ВМ 100А1 15 - 2.5 ЮР.

(весы электронные Штрих ВМ 100, модель лазерного устройства А1, значение максимальной нагрузки (Max): 15 кг, значение поверочного интервала (e): 2.5 г), с двумя интерфейсами: USB и RS-232).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• -  полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

• -  устройство первоначальной установки на нуль (п. Т.2.7.2.4);

• -  устройство слежения за нулем (п. Т.2.7.3);

• -  устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

На корпусе весов и корпусе лазерного устройства прикрепляются таблички, разрушающиеся при удалении, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя (формат - цифровой, способ нанесения - типографский);

• - класс точности весов по ГОСТ OIML R 76-1-2011;

  максимальной нагрузки (Max ..); минимальной нагрузки (Min .); поверочного деления (e = .) и действительной цены деления (d); максимальной выборки массы тары (Т = - .);

• - значение

• - значение

• - значение

• - значение

• - знак утверждения типа средства измерений;

• - особый диапазон рабочих температур;

• - параметры электрического питания;

• - год изготовления.

Метрологически значимое программное обеспечение (далее - ПО) встроенным и находится в энергонезависимой памяти микроконтроллера весов, которому защищен пломбой, как показано на рисунках 3, 4 и 5, и загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре и защищен пломбой, как показано на рисунках 3, 4 и 5.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Нормирование метрологических характеристик производится с учетом применения ПО. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами, с нанесенными на них знаками поверки, в местах, показанных на рисунках 3, 4 и 5.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Класс точности по ГОСТ OIML R 76-1-2011 .................................................... средний (III).

Число поверочных интервалов n = Max/e........................................................................3000.

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при первичной поверке (mpe), в соответствующих интервалах нагрузки (m), и диапазона выборки массы тары весов (Т^-), приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

Технические характеристики весов приведены в таблице 4.

Таблица 4 - Технические характеристики

Значения габаритных размеров, размеров ГПУ, и массы весов в зависимости от конструктивного исполнения, представлены в таблице 5.

Таблица 5 - Технические характеристики

наносится типографским способом на титульный лист Руководства по эксплуатации, и фотохимическим способом на табличку, закрепленную на корпусе весов.

Таблица 6 - Комплектность средства измерений

изложены в документе «Весы электронные Штрих ВМ 100. Руководство по эксплуатации» (раздел 9).

ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»;

Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.31-011-56828934-2017 Весы электронные Штрих ВМ 100. Технические условия.
