ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики давления ЭМИС-БАР

Назначение средства измерений

Датчики давления ЭМИС-БАР (далее - датчики) предназначены для непрерывных измерений давления (избыточного, избыточного-разрежения, абсолютного, гидростатического и дифференциального (разности давлений) и преобразования измеренного давления в унифицированный выходной сигнал постоянного тока от 4 до 20 мА с наложенным на него цифровым сигналом в стандарте HART (WirelessHART) или цифровой (Profibus РА; FOUNDATION Fieldbus; 232/485 RTU/Modbus), а также отображения измеренного значения на дисплее.

Описание средства измерений

Принцип действия датчиков реализован на пьезорезистивном методе измерения давления, основанном на измерении разности напряжений на электрических сопротивлениях мостовой схемы интегрального чувствительного элемента из монокристаллического кремния при механическом воздействии на него. Чувствительный элемент закреплен на подложке из кремния, которая, в свою очередь, закреплена на измерительной мембране. При изменении давления рабочей среды меняются геометрические размеры и электрические сопротивления пьезорезисторов моста Уитстона. Разность потенциалов на выходах моста Уитстона зависит от текущего давления. После двойного преобразования напряжения выхода моста (аналогоцифрового и цифроаналогового), усиления, фильтрации, модуляции формируется выходной сигнал датчика. Для передачи измерительной информации в датчиках используется выходной аналоговый сигнал силы постоянного тока от 4 до 20 мА с наложенным на него цифровым сигналом в стандарте HART (WirelessHART) или цифровой выходной сигнал (Profibus РА, FOUNDATION Fieldbus, 232/485 RTU/Modbus). Зависимость аналогового выходного сигнала силы постоянного тока от входной измеряемой величины давления -линейно возрастающая или с квадратичной зависимостью. Для отображения информации датчики опционально оснащаются дисплеем (ЖКИ).

Датчики конструктивно состоят из приемника давления и электронного блока.

Датчики давления выпускаются в следующих моделях:

  • - для измерений избыточного давления и избыточного давления-разрежения: ЭМИС-БАР 103, ЭМИС-БАР 105, ЭМИС-БАР 113, ЭМИС-БАР 173, ЭМИС-БАР 174;

  • - для измерений гидростатического давления: ЭМИС-БАР 163, ЭМИС-БАР 164;

  • - для измерений разности давлений: ЭМИС-БАР 143, ЭМИС-БАР 153, ЭМИС-БАР 183, ЭМИС-БАР 184, ЭМИС-БАР 185, ЭМИС-БАР 186, ЭМИС-БАР 187, ЭМИС-БАР 188, ЭМИС-БАР 193;

  • - для измерений абсолютного давления: ЭМИС-БАР 123, ЭМИС-БАР 133, ЭМИС-БАР 175, ЭМИС-БАР 176;

которые отличаются друг от друга конструкцией, видом измеряемого давления, диапазонами измерений, точностными характеристиками и видом выходного сигнала.

В датчиках избыточного и абсолютного давления электронный блок крепится на резьбовой части приемника давления. Приемник давления состоит из сенсора с измерительной мембраной. В электронном блоке размещены: электронная плата, крышки с уплотнениями, модуль ЖКИ, RFI фильтры, клеммная колодка, кнопки настройки. Конструкция датчиков разности давлений полностью идентична, за исключением приемника давления. Приемник давления состоит из сенсора с двумя измерительными мембранами, фланцев и крепежа.

Датчики обладают функцией перенастройки диапазона измерений.

Фотографии общего вида датчиков приведены на рисунке 1. Защита от несанкционированного доступа к внутренним элементам датчика обеспечивается конструкцией. Защита от несанкционированной перенастройки датчика обеспечивается блокировкой клавиатуры и защитой от записи, которая обеспечивается нанесением пломбы в соответствии с рисунком 2.

Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

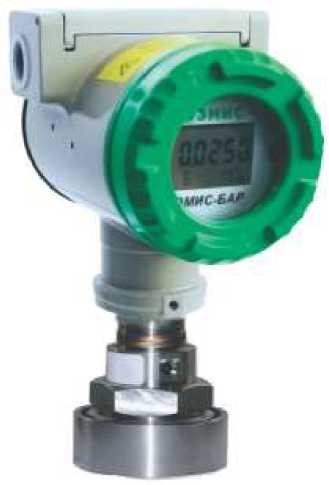

ЭМИС-БАР 103, ЭМИС-БАР 123

Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

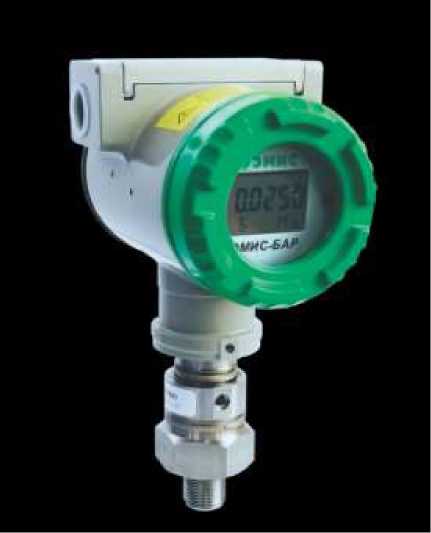

ЭМИС-БАР 113

Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

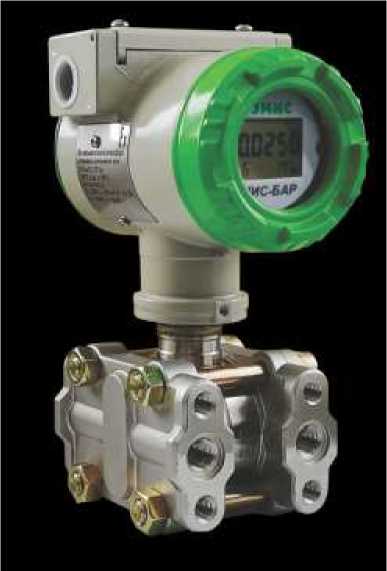

ЭМИС-БАР 105, ЭМИС-БАР 133, ЭМИС-БАР 143,

ЭМИС-БАР 153, ЭМИС-БАР 193

Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

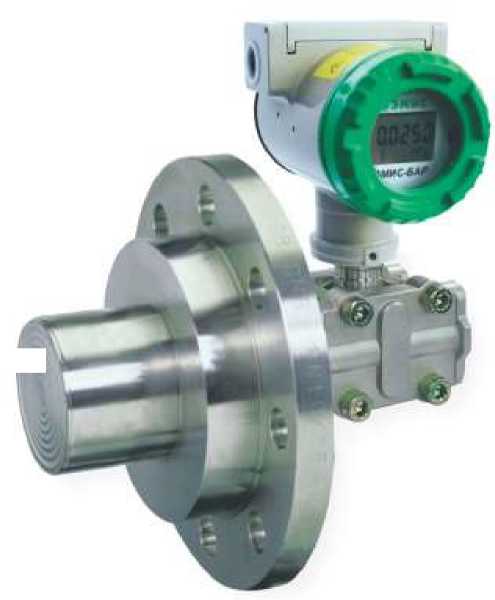

ЭМИС-БАР 163, ЭМИС-БАР 164

Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

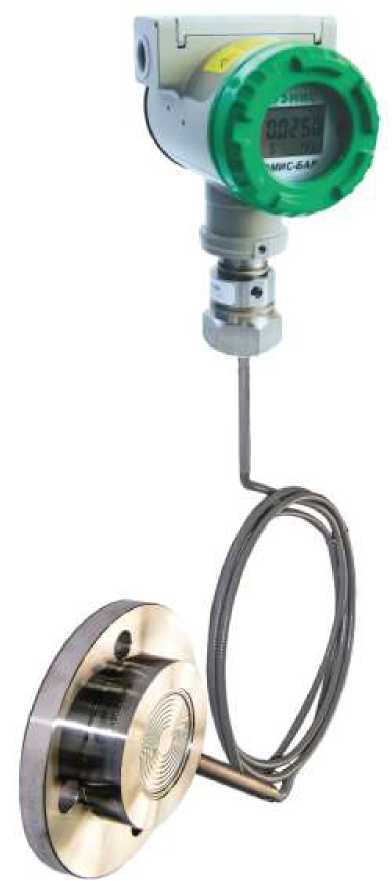

ЭМИС-БАР 173, ЭМИС-БАР 174,

ЭМИС-БАР 175, ЭМИС-БАР 176

Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

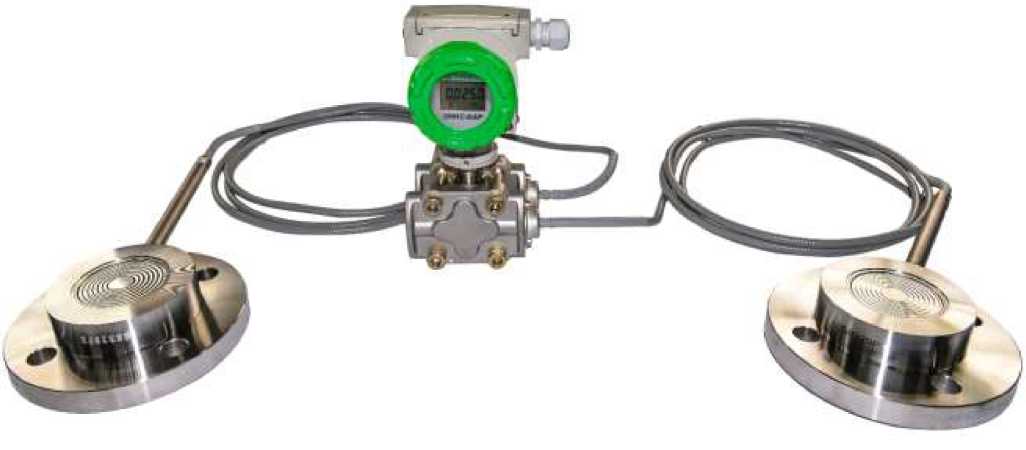

ЭМИС-БАР 183, ЭМИС-БАР 184, ЭМИС-БАР 185,

ЭМИС-БАР 186, ЭМИС-БАР 187, ЭМИС-БАР 188

Рисунок 1 - Общий вид датчиков

Место нанесения пломбы-наклей ки'Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Датчики имеют резидентное программное обеспечение (РПО), которое устанавливается (прошивается) в энергонезависимую память при изготовлении, в процессе эксплуатации данное РПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

Нормирование метрологических характеристик датчиков проведено с учётом влияния РПО.

Уровень защиты РПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные РПО приведены в таблице 1.

Таблица 1 - Идентификационные данные РПО

Идентификационные данные

Значение

Идентификационное наименование ПО

EMIS BAR

Номер версии (идентификационный номер) ПО

не ниже DD21

Цифровой идентификатор

-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики датчиков избыточного давления и избыточного давления - разрежения

Наименование параметра

Модель

103, 105, 113

163, 164

173

174

1

2

3

4

5

Диапазон1-* измерений избыточного давления, МПа

от -0,1 до +69

1

2

3

4

5

Пределы

±0,04

±0,074

±(0,09+0,01-г)

допускаемой

при г2)<10,

при г<10,

при г<5,

основной

±(0,004-г)

±(0,0074^ г)

±(0,09+0,012т)

приведенной

при 10<г<303);

при 10<г<30;

при 5<г<20;

погрешности к

или

или

или

диапазону

±0,065

от ±0,1 до ±2,54)

от ±0,15 до ±2,54)

измерений для

при r<10,

при г<10,

при г<5,

моделей с

±(0,0065т)

±(у/10-г)

±(0,09+у/10-г)

аналоговым

при 10<r<303),

при 10<г<30.

при 5<г<20.

выходным

±(0,005т+0,071)

сигналом при

при 30<r<1003);

температуре

или

окружающей

от ±0,1 до ±2,54)

среды от +15 до

при r<10,

+25 °C, %

±(у/10-г) при 10<r<30, ±(у/10- г+0,071) при 30<г<100.

Пределы

±0,04; ±0,065;

±0,074;

от ±0,1 до ±2,54)

допускаемой основной приведенной погрешности к диапазону измерений для моделей с цифровым выходным сигналом при температуре окружающей среды от +15 до +25 °C, %

от ±0,1 до ±2,54)

от ±0,1 до ±2,54)

Пределы

±(0,023- г+0,02)

±(0,04т+0,04)

допускаемой

на 10 °C

на 10 °C

дополнительной

при -60<Т<+15

при -60<Т<+15

приведенной погрешности к диапазону измерений для моделей с аналоговым выходным сигналом от воздействия изменений температуры окружающей

и +25<Т<+85

и +25<Т<+85

среды (Т, °C), %

П Продолжение таблицы 2

1

2

3

4

5

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений для моделей с цифровым выходным сигналом от воздействия изменений температуры окружающей среды (Т, °C), %

±0,043 на 10 °C при -60<Т<+15 и +25<Т<+85

±0,08 на 10 °C при -60<Т<+15 и +25<Т<+85

  • 1) Указан от нижнего предела измерений до верхнего предела измерений, конкретный диапазон измерений в соответствии с таблицей 5.

  • 2) r - коэффициент перенастройки диапазона измерений датчика давления, вычисляется как отношение максимального верхнего предела измерений (PBmax, в соответствии с таблицей 5) к верхнему пределу измерений после перенастройки (Рв).

  • 3) Кроме модели 113.

  • 4) Указан диапазон предельных значений допускаемой основной приведенной погрешности к диапазону измерений. Конкретное значение пределов допускаемой основной приведен-ной погрешности к диапазону измерений (у) указывается в паспорте и выбирается из ряда: ±0,1; ±0,15; ±0,16; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5; ±2,0; ±2,5, установленного в технической документации изготовителя.

Вариация не превышает значения допускаемой приведенной погрешности.

Таблица 3 - Метрологические характеристики датчиков разности давлений

Наименование параметра

Модель

143, 153

183, 184, 185, 186, 187, 188

193

1

2

3

4

Диапазон1-* измерений разности давлений, МПа

от -0,5 до +20

Пределы допускаемой основной приведенной погрешности к диапазону измерений для моделей с аналоговым выходным сигналом при температуре окружающей среды от +15 до +25 °C, %

±0,04 при r2)<10, ±(0,004т) при 10<r<30;

или ±0,065 при r<10, ±(0,0065т) при 10<r<30, ±(0,005-г+0,071) при 30<r<100;

или от ±0,1 до ±2,53) при r<10, ±(у/10-г) при 10<r<30, ±(у/10-г+0,071) при 30<г<100.

±0,15 при г<5,

±(0,09+0,012т) при 5<г<20;

или от ±0,2 до ±2,53) при г<5, ±(0,09+у/10-г) при 5<г<20.

±0,086 при г<5, ±(0,071+0,0029-г) при 5<г<20;

или ±0,15 при г<5, ±(0,09+0,012-г) при5<г<20;

или от ±0,2 до ±2,53) при г<5, ±(0,09+у/10-г) при 5<г<20.

1

2

3

4

Пределы допускаемой основной приведенной погрешности к диапазону измерений для моделей с цифровым выходным сигналом при температуре окружающей среды от +15 до +25 °C, %

±0,04; ±0,065; от ±0,1 до ±2,53)

от ±0,15 до ±2,53)

±0,086; от ±0,15 до ±2,53)

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений для моделей с аналоговым выходным сигналом от воздействия изменений температуры окружающей среды (Т, °C), %

±(0,023т+0,02) на 10 °C при -60<Т<+15 и +25<Т<+85

±(0,04т+0,04) на 10 °C при -60<Т<+15 и +25<Т<+85

±(0,046т+0,04)

на 10 °C

при -60<Т<+15 и +25<Т<+85

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений для моделей с цифровым выходным сигналом от воздействия изменений температуры окружающей среды (Т, °C), %

±0,043 на 10 °C при -60<Т<+15 и +25<Т<+85

±0,08

на 10 °C при -60<Т<+15 и +25<Т<+85

±0,086 на 10 °C при -60<Т<+15 и +25<Т<+85

  • 1) Указан от нижнего предела измерений до верхнего предела измерений, конкретный диапазон измерений в соответствии с таблицей 5.

  • 2) r - коэффициент перенастройки диапазона измерений датчика давления, вычисляется как отношение максимального верхнего предела измерений (PBmax, в соответствии с таблицей 5) к верхнему пределу измерений после перенастройки (Рв).

  • 3) Указан диапазон предельных значений допускаемой основной приведенной погрешности к диапазону измерений. Конкретное значение пределов допускаемой основной приведенной погрешности к диапазону измерений (у) указывается в паспорте и выбирается из ряда: ±0,1; ±0,15; ±0,16; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5; ±2,0; ±2,5, установленного в технической документации изготовителя.

Вариация не превышает значения допускаемой приведенной погрешности.

Таблица 4 - Метрологические характеристики датчиков абсолютного давления

Наименование параметра

Модель

123, 133

175, 176

1

2

3

Диапазон1-* измерений абсолютного давления, МПа

от 0 до 40

Пределы допускаемой основной приведенной погрешности к диапазону измерений для моделей с аналоговым выходным сигналом при темпера-туре окружающей среды от +15 до +25 °C, %

±0,04 при г2)<10, ±(0,004т) при 10<r<30;

или

±0,065 при r<10, ±(0,0065^ г) при 10<г<30;

или от ±0,1 до ±2,53) при r<10, ±(у/10-г) при 10<г<30.

±0,15 при г<5, ±(0,09+0,012^) при 5<r<20;

или от ±0,2 до ±2,53) при г<5, ±(0,09 + у/10-г) при5<г<20.

Пределы допускаемой основной приведенной погрешности к диапазону измерений для моделей с цифровым выходным сигналом при темпера-туре окружающей среды от +15 до +25 °C, %

±0,04; ±0,065; от ±0,1 до ±2,53)

от ±0,15 до ±2,53)

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений для моделей с аналоговым выходным сигналом от воздействия изменений температуры окружающей среды (Т, °C), %

±(0,023т+0,02) на 10 °C при -60<Т<+15 и +25<Т<+85

±(0,04^r+0,04) на 10 °C при -60<Т<+15 и +25<Т<+85

Пределы допускаемой дополнительной приведенной погрешности к диапазону измерений для моделей с цифровым выходным сигналом от воздействия изменений температуры окружающей среды (Т, °C), %

±0,043

на 10 °C при -60<Т<+15 и +25<Т<+85

±0,08

на 10 °C при -60<Т<+15 и +25<Т<+85

1

2

3

  • 1) Указан от нижнего предела измерений до верхнего предела измерений, конкретный диапазон измерений в соответствии с таблицей 5.

  • 2) r - коэффициент перенастройки диапазона измерений датчика давления, вычисляется как отношение максимального верхнего предела измерений (PBmax, в соответствии с таблицей 5) к верхнему пределу измерений после перенастройки (Рв).

  • 3) Указан диапазон предельных значений допускаемой основной приведенной погрешности к диапазону измерений. Конкретное значение пределов допускаемой основной приведенной погрешности к диапазону измерений (у) указывается в паспорте и выбирается из ряда: ±0,1; ±0,15; ±0,16; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0; ±1,5; ±2,0; ±2,5, установленного в технической документации изготовителя.

Вариация не превышает значения допускаемой приведенной погрешности.

Таблица 5 - Диапазоны измерений

Модель

Диапазон измерений1)

Диапазон перенастройки2)от Рвтт до Рвтах

Давление перегрузки

1

2

3

4

ЭМИС-БАР 103

от -100 до 100 кПа от -100 до 400 кПа от -0,1 до 1,6 МПа от -0,1 до 6,3 МПа от -0,1 до 16 МПа от -0,1 до 40 МПа от -0,1 до 69 МПа

от 5 до 100 кПа от 10 до 400 кПа от 0,016 до 1,6 МПа от 0,063 до 6,3 МПа от 0,16 до 16 МПа от 0,4 до 40 МПа от 0,7 до 69 МПа

600 кПа

1 МПа

3,2 МПа

10 МПа

25 МПа

60 МПа

105 МПа

ЭМИС-БАР 105

от -100 до 100 кПа от -100 до 400 кПа от -0,1 до 1,6 МПа от -0,1 до 6,3 МПа от -0,1 до 16 МПа

от 5 до 100 кПа от 10 до 400 кПа от 0,016 до 1,6 МПа от 0,063 до 6,3 МПа от 0,16 до 16 МПа

600 кПа

1 МПа

3,2 МПа

10 МПа

25 МПа

ЭМИС-БАР 113

от -100 до 100 кПа от -100 до 400 кПа от -0,1 до 1,6 МПа от -0,1 до 6,3 МПа

от 5 до 100 кПа от 10 до 400 кПа от 0,016 до 1,6 МПа от 0,063 до 6,3 МПа

600 кПа

1 МПа

3,2 МПа

10 МПа

ЭМИС-БАР 123

от 0 до 25 кПа от 0 до 130 кПа от 0 до 500 кПа

от 0 до 3 МПа от 0 до 16 МПа от 0 до 40 МПа

от 0,83 до 25 кПа от 4,3 до 130 кПа от 16 до 500 кПа от 0,1 до 3 МПа от 0,6 до 16 МПа от 1,4 до 40 МПа

600 кПа

1 МПа

3,2 МПа

10 МПа

25 МПа

60 МПа

ЭМИС-БАР 133

от 0 до 25 кПа от 0 до 130 кПа от 0 до 500 кПа

от 0 до 3 МПа от 0 до 10 МПа

от 0,83 до 25 кПа от 4,3 до 130 кПа от 16 до 500 кПа от 0,1 до 3 МПа от 0,53 до 10 МПа

3,2 МПа

3,2 МПа

3,2 МПа

16 МПа

25 МПа

ЭМИС-БАР 143

от -10 до 10 кПа от -25 до 25 кПа от -60 до 60 кПа от -160 до 160 кПа от -500 до 500 кПа

от -0,5 до 3 МПа от -0,5 до 14 МПа

от 1 до 10 кПа от 1 до 25 кПа от 1 до 60 кПа от 1,6 до 160 кПа

от 5 до 500 кПа от 0,03 до 3 МПа от 0,14 до 14 МПа

16 МПа

16 МПа

16 МПа

16 МПа

16 МПа

16 МПа

16 МПа

1

2

3

4

от -25 до 25 кПа

от 1 до 25 кПа

42 МПа

от -60 до 60 кПа

от 1 до 60 кПа

42 МПа

ЭМИС-БАР 153

от -160 до 160 кПа

от 1,6 до 160 кПа

42 МПа

от -500 до 500 кПа

от 5 до 500 кПа

42 МПа

от -0,5 до 3 МПа

от 0,03 до 3 МПа

42 МПа

от -0,5 до 20 МПа

от 0,2 до 20 МПа

42 МПа

от -10 до 10 кПа

от 2 до 10 кПа

16 МПа

от -25 до 25 кПа

от 2,5 до 25 кПа

16 МПа

ЭМИС-БАР 163,

от -60 до 60 кПа

от 2,5 до 60 кПа

16 МПа

ЭМИС-БАР 164

от -160 до 160 кПа

от 5,3 до 160 кПа

16 МПа

от -500 до 500 кПа

от 16 до 500 кПа

16 МПа

от -0,5 до 3 МПа

от 0,1 до 3 МПа

16 МПа

от -100 до 100 кПа

от 5 до 100 кПа

0,6 МПа

от -100 до 400 кПа

от 20 до 400 кПа

1,0 МПа

ЭМИС-БАР 173,

от -0,1 до 1,6 МПа

от 0,08 до 1,6 МПа

3,2 МПа

ЭМИС-БАР 174

от -0,1 до 6,3 МПа

от 0,32 до 6,3 МПа

10 МПа

от -0,1 до 16 МПа

от 0,8 до 16 МПа

25 МПа

от -0,1 до 40 МПа

от 2 до 40 МПа

60 МПа

от 0 до 25 кПа

от 5 до 25 кПа

0,6 МПа

от 0 до 130 кПа

от 10 до 130 кПа

1,0 МПа

ЭМИС-БАР 175,

от 0 до 500 кПа

от 25 до 500 кПа

3,2 МПа

ЭМИС-БАР 176

от 0 до 3 МПа

от 0,15 до 3 МПа

10 МПа

от 0 до 16 МПа

от 0,6 до 16 МПа

25 МПа

от 0 до 40 МПа

от 1,4 до 40 МПа

60 МПа

ЭМИС-БАР 183,

от -25 до 25 кПа

от 2,5 до 25 кПа

0,6 МПа

ЭМИС-БАР 184,

от -60 до 60 кПа

от 3 до 60 кПа

1,0 МПа

ЭМИС-БАР 185

от -160 до 160 кПа

от 8 до 160 кПа

3,2 МПа

ЭМИС-БАР 186,

от -500 до 500 кПа

от 25 до 500 кПа

10 МПа

ЭМИС-БАР 187,

от -0,5 до 3 МПа

от 0,15 до 3 МПа

25 МПа

ЭМИС-БАР 188

от -0,5 до 14 МПа

от 0,7 до 14 МПа

60 МПа

ЭМИС-БАР 193

от -2 до 2 кПа

от 0,1 до 2 кПа

0,2 МПа или 3,2 МПа

1) Указанный диапазон измерений может быть выражен в других единицах измерения

давления: Па, кПа, МПа, мбар, бар, psi, м вод.

ст., мм вод. ст., мм рт. ст.

, кгс/см2, атм.

) Только для моделей с выходным сигналом от 4 до 20 мА/HART.

PBmin - минимальный верхний предел измерений.

4) Рвтах - максимальный верхний предел измерений.

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

1

2

Нормальные условия измерений:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от +15 до +25

от 20 до 95 от 84 до 106,7

Типа выходного сигнала

  • - аналоговый

  • - цифровой

от 4 до 20 мА

HART (WirelessHART1)) Profibus РА; FOUNDATION Fieldbus;

232/485 RTU/Modbus

1

2

Напряжение питания (постоянного тока), В

  • - выходной сигнал от 4 до 20 мА/HART (WirelessHART1'1)

  • - выходной сигнал Profibus РА и FOUNDATION

Fieldbus

  • - выходной сигнал 232/485 RTU/Modbus

  • - для искробезопасного исполнения

от 10,5 до 45

от 9 до 32

от 12 до 36

от 12 до 28

Средняя наработка на отказ, ч Средний срок службы, лет

150000

30

Степень защиты от воды и пыли по ГОСТ 142542015

IP 65, IP 66, IP 67, IP 68

Габаритные размеры, мм, не более (длинахширинахвысота)

420x400x350

Масса2', кг, не более

от 1,6 до 4,0

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

  • - атмосферное давление, кПа

от -603) до +85

от 20 до 95 от 84 до 106,7

Вид взрывозащиты

1Ex d IIC T6...T4 Gb Х,

0Ex ia IIC T6...T4 Ga Х, 0Ex ia IIB T6.T4 Ga Х, 1Ex d ia IIC T6...T4 Gb Х

  • 1) C применением WirelessHART adapter;

  • 2) В зависимости от модели и без учета капилляров и фланцев;

  • 3) Для датчиков с дисплеем от -30 °С.

Знак утверждения типа

наносится на датчик любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Количество

Датчик давления

ЭМИС-БАР *

1 шт.

Паспорт

ЭБ 100.000.00 ПС

1 экз.

Руководство по эксплуатации

ЭБ 100.000.00 РЭ

1 экз.

Методика поверки

ЭБ 100.000.00 МП

1 экз. на партию

* Модель и исполнение датчика определяется при заказе.

Поверка

осуществляется по документу ЭБ 100.000.00 МП «Датчики давления ЭМИС-БАР. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 16.06.2018 г.

Основные средства поверки:

  • - калибратор давления CPC6050, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 70999-18;

  • - калибратор давления CPG2500, рег. № 54615-13;

  • - мультиметр цифровой Fluke 8846A, рег.№ 57943-14;

  • - вольтметр универсальный В7-54/3, рег. № 15250-12;

  • - мера электрического сопротивления однозначная МС 3050М, рег. № 46843-11.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к датчикам давления ЭМИС-БАР

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.

ГОСТ 8.187-76 Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4J04 Па

ГОСТ Р 8.840-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до V106 Па

ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

ТУ 26.51.52-080-14145564-2018 Датчики давления ЭМИС-БАР. Технические условия

Изготовитель

Закрытое акционерное общество «Электронные и механические измерительные системы» (ЗАО «ЭМИС»)

ИНН 7729428453

Юридический адрес: 454091, г. Челябинск, пр. Ленина, д. 3, оф. 308

Фактический адрес: 456510, Челябинская область, Сосновский район, д. Казанцево, ул. Производственная, д. 7/1, оф. 301/2

Телефон: +7 (351) 729-99-12

Web-сайт: emis-kip.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7 (495) 491-78-12

Е-mail: sittek@mail.ru

Web-сайт: kip-mce.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г.

Заместитель

Руководителя Федерального агентства по техническому регулированию и метрологии

А.В. Кулешов

М.п.

« ___ » _______________ 20 1 9 г.




Приказ Росстандарта №293 от 20.02.2019, https://oei-analitika.ru

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№   293

20 февраля 2019 г.

Москва

О внесении изменений в описание типа на датчики давления ЭМИС-БАР

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г, № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г, № 29940) (далее — Административный регламент), и в связи с обращением ЗАО «ЭМИС» от 25 декабря 2018 г. № 8422/Е/ИС/ДД приказываю:

  • 1. Внести изменения в описание типа на датчики давления ЭМИС-БАР, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72888-18, изложив его в новой редакции согласно приложению к настоящему приказу.

  • 2.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.

  • 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

С.С. Голубев

Г                            А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭН

Сертификат: 00E1036EE32711E880E9E0071BFC5DD276

Кому выдан: Голубев Сергей Сергеевич

Действителен; с 08.11.2018 до 08.11.2019

>




Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
