№ п/ п

Наименование типа

Обозначение типа

Заводской номер

Регистрационный номер в ФИФ

Правообладатель

Отменяемая методика поверки

Действие методики поверки сохраняется

Устанавливаемая методика поверки

Добавляемый изготовитель

Дата утверждения акта испытаний

Заявитель

Юридическое лицо, проводившее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

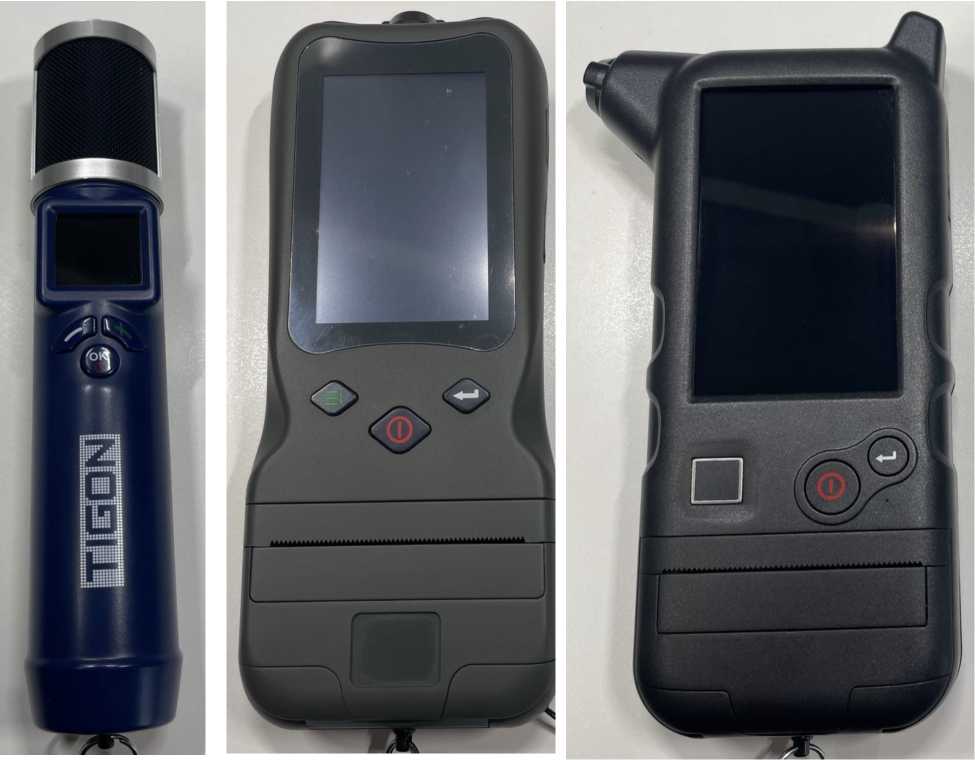

Анализаторы паров этанола в выдыхаемом воздухе

Tigon

Исполнение Р6000 с сер. №

А680070; исполнение Р8800 с сер. №

А880909;

исполнение М

3003 с сер. №

А900977

80132-20

МП-ИНС-15/10-2019 с изменением

№1

МП-565-2024 для вновь изготавливаемых средств измерений в дополнение к МП-ИНС-15/10-2019 с изменением №1

11.08.

2025

Общество с ограниченной ответственностью «СИМС-2» (ООО «СИМС-2»), г. Москва

ООО «ПРОММАШ

ТЕСТ Метрология», Московская обл., г. Чехов

2.

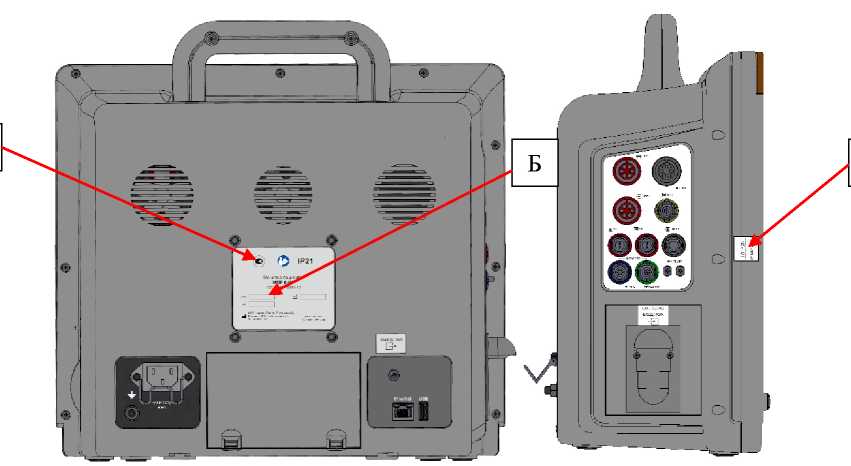

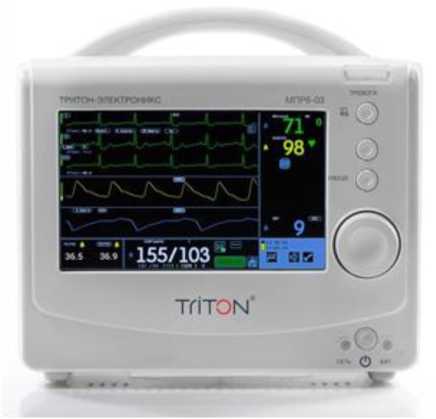

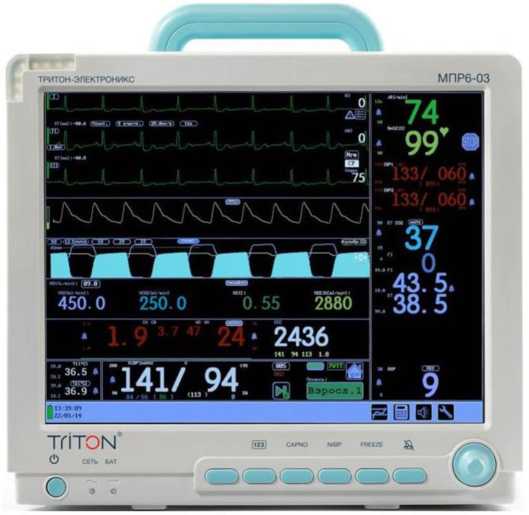

Мониторы прикроватные реаниматолога и анестезиолога переносные

МПР6-03-

«Тритон»

Исполнение 3 с сер. № Р320373

41642-14

МП 2020 -013.6 с изменением № 1, МП 2020

- 013.6 с изменением № 2

МП 2025-003.6 для вновь изготавливаемых средств измерений в дополнение к МП 2020 - 013.6 с изменением № 1, МП 2020 - 013.6 с изменением № 2

30.06.

2025

Общество с ограниченной ответственностью фирма «Тритон-ЭлектроникС» (ООО фирма «Тритон-ЭлектроникС»), г. Екатеринбург

АО «НИИМТ», г. Москва

3.

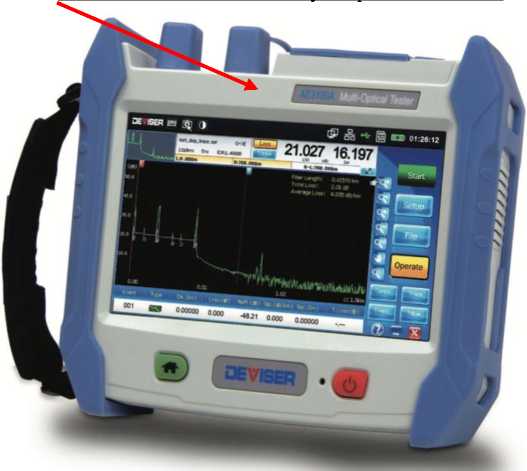

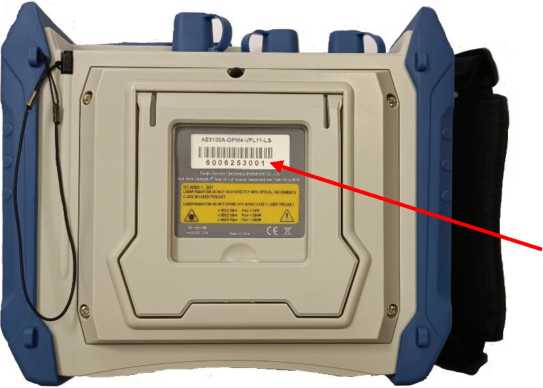

Рефлектометры

серии

Модификация

76367-19

-

-

ГОСТ Р 8.720-

МП 007-2025

30.09.

Общество

ООО «КИА»,

оптические

AE3100

АЕ3100А с зав. № 6006253001, модификация

АЕ3100В с зав. № 6001023004, модификация

АЕ3100С с зав. № 6000723021, модификация

AE3100D с зав. № 6001393030, модификация

АЕ3100Е с зав. № 6000383031, модификация

AE3100F с зав. № 6001893270, модификация АЕ3100СР-1 с зав. № 6000720374, модификация АЕ3100СР-2 с зав. № 6000183261, модификация АЕ3100СР-3 с зав. № 6000093060, модификация

AE3100DP-1 с зав. № 6002343350, модификация AE3100DP-2 с зав. № 6000283261, модификация AE3100DP-3 с зав. № 6000103060,

2010; Р

50.2.071-2009

для вновь изготавливаемых средств измерений в дополнение к ГОСТ Р 8.7202010; Р 50.2.071

2009

2025

с ограниченной ответственностью «Евротест» (ООО «Евротест»), г. Санкт-Петербург

г. Москва

модификация

AE3100G с зав. № 6005443001, модификация АЕ3100М с зав.

№ 6000893262, модификация

АЕ3100СМ с зав. № 6000843362, модификация

AE3100DM с зав. № 6000143360, модификация

АЕ3100ЕМ с зав. № 6000033361

4.

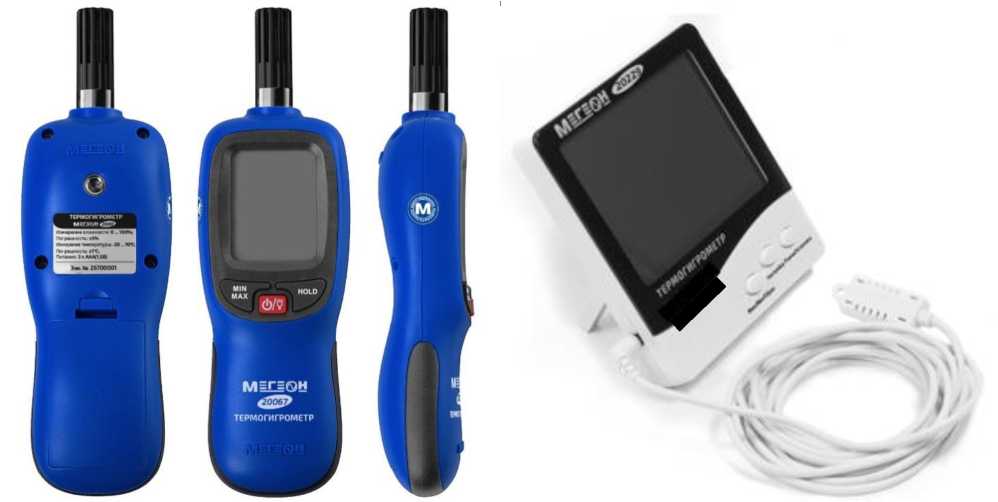

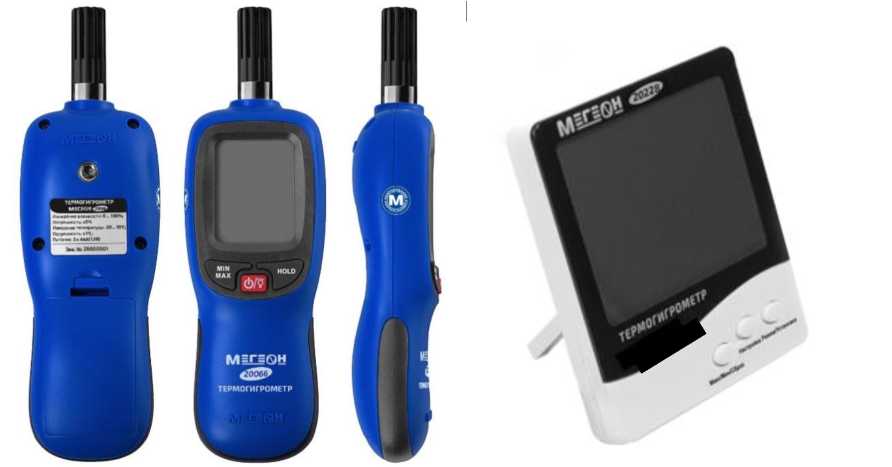

Термогигро

метры

МЕГЕОН

Модель 20228 зав. № 228000356, модель 20229 зав. № 229000854

89786-23

Общество с ограниченной ответственностью «МАКСПРОФ

ИТ» (ООО «МАКСПРОФ ИТ»),

Московская обл., г. Королёв

МП-612-2024

МП-612-2024 с изменением № 1 для вновь изготавливаемых средств измерений в дополнение к МП-612-2024

04.09.

2025

Общество с ограниченной ответственностью «МАКСПРОФИТ» (ООО «МАКСПРОФИТ»), Московской обл., г. Королёв

ООО

«ПРОММАШ ТЕСТ» Московская обл., г. Чехов

5.

Тепловизоры

АТ

модификация

AT31, заводской № В0191659; модификация

AT61P, заводской № СВ2360034;

модификация AT1280, заводской № В0500010

90866-23

IRAY

TECHNOLOG

Y CO., LTD.,

Китай

МП-674/08-

2023

МП-830-2025 для вновь изготавливаемых средств измерений в дополнение к МП-674/08-2023

08.04.

2025

IRAY

TECHNOLOGY CO., LTD., Китай

ООО

«ПРОММАШ

ТЕСТ Метрология», г. Москва

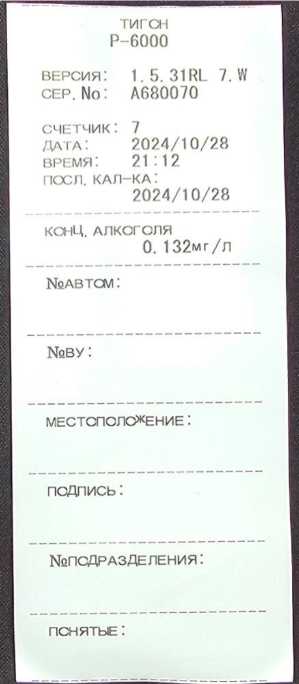

Надпись в протоколе

Содержание протокола

Х-ХХХХ

Буквенно-цифровое обозначение исполнения анализатора

Версия:

Номер версии программного обеспечения анализатора

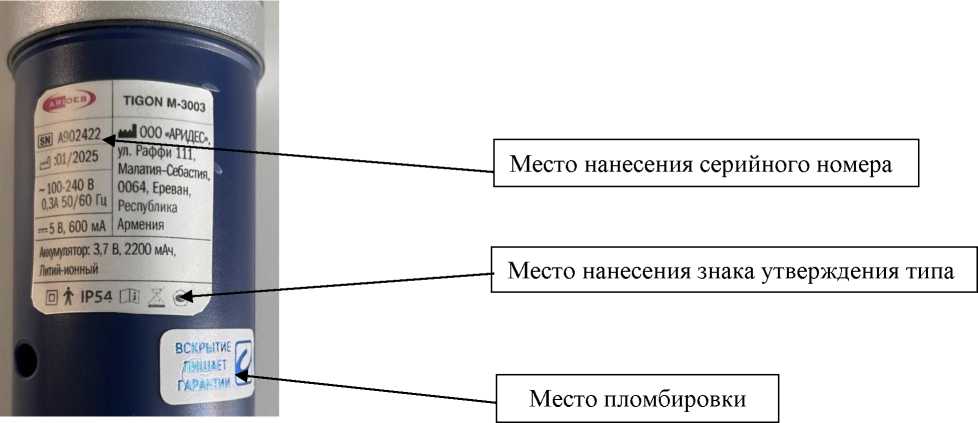

Сер. №:

Серийный номер анализатора

Счетчик:

Порядковый номер измерения

Дата:

Дата проведения измерения

Время:

Время проведения измерения

Посл. кал-ка:

Дата последней корректировки

След. кал-ка ¹⁾:

Дата следующей корректировки

Конц. Алкоголя ²⁾

Результат измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха: числовое значение и обозначение единицы измерения «мг/л»

№ автом^3,6): или

3,7)

испытуемый ^3,7)

Государственный регистрационный номер транспортного средства обследуемого лица или данные об испытуемом в зависимости о выбранного типа протокола для распечатки

Надпись в протоколе

Содержание протокола

№ ВУ^3,6): или дата

3,7)

рождения^3,7)

Номер водительского удостоверения обследуемого лица или дата рождения испытуемого в зависимости о выбранного типа протокола для распечатки

Широта⁴⁾:

Географическая широта места проведения измерения

Долгота⁴⁾:

Географическая долгота места проведения измерения

Местоположение: ³⁾

Адрес места проведения измерения

Подпись:

Место для подписи обследуемого лица

№ подразделения⁶ или тестирующий⁷⁾

Место для ввода данных о лице, проводившем измерение

Понятые⁶⁾:

Место для ввода данных о понятых

Фотография тестируемого ⁵⁾

• ¹⁾ Опция, вывод на печать активируется при производстве изделия

• ²⁾ При печати скринингового измерения выводится надпись «Скрин», а результат измерения распечатывается в виде Алкоголь или Нет алкоголя

• ³⁾ Данные могут быть вписаны вручную или введены с дисплея анализаторов (исп. Р-6000, исп. Р-8800)

• ⁴⁾ Рассчитываются при наличии в составе анализаторов опционного блока для определения координат

• ⁵⁾ Только для анализаторов исполнения Р-8800

• ⁶⁾ При выборе типа чека для ГИБДД

• ⁷⁾ При выборе типа чека для медика

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Тигон

P-6000

Тигон

P-8800

Тигон

M-3003

Номер версии (идентификационный номер) ПО

1.5.26RL

V0.036RC 7.t

V1.29

Цифровой идентификатор ПО

71F5C869

53E7004C

53E70046

Алгоритм получения цифрового идентификатора

CRC32

CRC32

CRC32

Примечание - Номер версии ПО анализаторов должен быть не ниже указанного в таблице. Значение цифрового идентификатора ПО, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Наименование характеристики

Значение

Диапазон измерений массовой концентрации этанола, мг/л

от 0,000 до 2,000

Диапазон показаний массовой концентрации этанола, мг/л

от 0,000 до 2,500

Пределы допускаемой погрешности при изменении температуры окружающего воздуха в диапазоне св. +15 °С до +25 °С включ.:

- абсолютной (в поддиапазоне измерений от 0,000 до 0,200 мг/л включ.), мг/л

±0,020

- относительной (в поддиапазоне измерений св. 0,200 до 2,000 мг/л), %

±10

Пределы допускаемой погрешности при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для исп. Р6000, исп. Р-8800: от -10 °С до +15 °С включ. и св. + 25 °С до + 50 °С включ. и для исп. М-3003: от -10 °С до +15 °С включ. и св. + 25 °С до + 55 °С включ.):

- абсолютной (в поддиапазоне измерений от 0,000 до 0,200 мг/л включ.), мг/л

±0,030

- относительной (в поддиапазоне измерений св. 0,200 до 2,000 мг/л), %

±15,0

Цена младшего разряда шкалы при выводе показаний, мг/л

0,001

Дополнительная погрешность от влияния неизмеряемых компонентов

отсутствует

Наименование характеристики

Значение

Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы):

- расход анализируемой газовой смеси, л/мин, не менее

6,2

- объем пробы анализируемой газовой смеси, л, не менее

1,2

Время измерения после отбора пробы, с, не более

10

Время подготовки к работе после измерения пробы с массовой концентрацией этанола 0,50 мг/л, с, не более

10

Наименование характеристики

Значение

Время подготовки к работе после включения¹* при температуре окружающего воздуха св. +15 °С до +25 °С, с, не более

5

Время подготовки к работе после включения при изменении температуры окружающего воздуха, в диапазоне условий эксплуатации (для исп. Р-6000, исп. Р-8800: от -10 °С до +15 °С включ. и св. + 25 °С до + 50 °С включ. и для исп. М-3003: от -10 °С до +15 °С включ. и св. + 25 °С до + 55 °С включ.), с, не более

25

Интервал времени работы без корректировки показаний²-*, сут, не менее

365

Электрическое питание анализаторов осуществляется от литий-ионного аккумулятора с выходным напряжением, В:

- для исп. Р-6000, исп. Р-8800

7,4

- для исп. М-3003

3,7

Число измерений на анализаторах без перезарядки элементов питания, не менее:

- для исп. Р-6000, исп. Р-8800

1000

- для исп. М-3003

5000

Габаритные размеры анализаторов (ДхШ*В), мм, не более: - для исп. Р-6000

189x81x35

- для исп. Р-8800

200x104x37

- для исп. М-3003

219x41x41

Масса анализаторов, кг, не более: - для исп. Р-6000

0,34

- для исп. Р-8800

0,357

- для исп. М-3003

0,2

Условия эксплуатации анализаторов:

- температура окружающего воздуха, °С (для исп. Р-6000, исп. Р-8800)

от -10 до +50

- температура окружающего воздуха, °С (для исп. М-3003)

от -10 до +55

- относительная влажность окружающего воздуха³⁾, %

от 15 до 95

- атмосферное давление, кПа

от 84,0 до 106,7

¹⁾ Функция проверки окружающего воздуха на наличие паров этанола выключена

²⁾ Корректировка показаний анализаторов проводится при каждой поверке

³⁾ Без конденсации

Наименование характеристики

Значение

Средний срок службы электрохимического датчика, установленного в анализаторах, лет

2

Средняя наработка на отказ, ч

10000

Срок службы анализаторов, лет

5

Наименование

Обозначение

Количество

М-3003

P-6000, P-8800

Анализатор паров этанола в выдыхаемом воздухе

Tigon

1 шт.

1 шт.

Адаптер для подзарядки от сети 220 В

-

1 шт.

1 шт.

Кабель для подключения к ПК

-

1 шт.

1 шт.

Сумка для транспортировки и хранения

-

1 шт.

1 шт.

Ремешок на руку

-

1 шт.

1 шт.

Чехол (при необходимости)²

1 шт.

1 шт.

Мундштук одноразовый²

-

не более 1000 шт.

не более 1000 шт.

Мундштук одноразовый с обратным клапаном²

-

не более 1000 шт.

не более 1000 шт.

Мундштук-воронка² (при необходимости)

-

3 шт.

3 шт.

Руководство по эксплуатации

-

1 шт.

1 шт.

Паспорт

-

1 шт.

1 шт.

Принадлежности:

Адаптер для зарядки от 12В гнезда прикуривателя в автомобиле

-

1 шт.

1 шт.

Портативный принтер

Alcoprint

1 шт.

-

Адаптер к принтеру

-

1 шт.

-

Бумага к принтеру

-

не более

100 шт.

не более

100 шт.

Кейс для транспортировки и хранения

-

1 шт.

1 шт.

Примечания:

• ¹⁾ При эксплуатации анализатора сменные мундштуки поставляются по отдельным заказам.

• ²⁾ Поставляется для анализаторов исп. P-6000, для анализаторов исп. P-8800 при необходимости, для анализаторов исп. М-3003 всегда в комплекте.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MPR603

Номер версии (идентификационный номер ПО)

не ниже 4.06

Наименование характеристики

Значение

Модуль термометрии

Диапазон показаний температуры, °С

от 0 до +50

Диапазон измерений температуры, °С

от +32 до +42

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±0,1

Модуль неинвазивного измерения артериального давления

Диапазон измерений давления в манжете, мм рт.ст.

от 0 до 300

Пределы допускаемой абсолютной погрешности измерений давления в манжете, мм рт.ст.

±3

Максимальное давление в манжете:

• - для взрослых, мм рт.ст., не более

• - для новорожденных, мм рт.ст., не более

300

150

Модуль газоанализа дыхательной смеси (опция)

Диапазон измерений, % объемной доли СО2 объемной доли О2

от 0 до 15

от 5 до 100

Пределы допускаемой абсолютной погрешности измерений, %

• - объемной доли СО2

• - объемной доли О2 в диапазонах измерений:

от 5 % до 25 % включ.

св. 25 % до 100 % включ.

±(0,08-К+0,43)

±1

±3

Примечание - К - измеренное значение объемной доли, %

Наименование характеристики

Значение

Средний срок службы монитора (до списания), лет, не менее

10

Средняя наработка на отказ, ч, не менее

10000

Наименование характеристики

Значение

Габаритные размеры (ширинахвысотахглубина), мм, не более:

- с дисплеем 7" (исполнение 1)

250x220x200

- с дисплеем 15" (исполнение 3)

370x360x200

Масса, кг, не более:

- с дисплеем 7" (исполнение 1)

3,5

- с дисплеем 15" (исполнение 3)

7,5

Напряжение питания:

- от сети переменного тока напряжением, В

от 207 до 253

частотой, Гц

50±0,5

- от встроенного аккумулятора напряжением, В:

- с дисплеем 7” (исполнение 1)

7,4±0,7

- с дисплеем 15” (исполнение 3)

11,1±1,1

- от внешнего источника постоянного тока напряжением, В:

- с дисплеем 7” (исполнение 1)

от 11 до 27

Рабочие условия применения:

• - температура окружающей среды, °С

• - относительная влажность воздуха (при температуре воздуха 25 °С), %,

от +10 до +35

не более

80

- атмосферное давление, кПа

от 84 до 106,7

Наименование

Обозначение

Количество, шт.

Монитор прикроватный реаниматолога и анестезиолога переносный МПР6-03-«Тритон». Исполнение 1, в составе:

1. Электронный блок

ТЭСМ.556002

ООО фирма

«Тритон-ЭлектроникС», Россия

1

2. Кабель питания

ПВС-ВП 3х1,0

(3м, разъем питания С13) Производственная-компания «Электрическая мануфактура», Россия

1

3. Модуль газоанализа дыхательной смеси (без отбора пробы) (при необходимости) в составе:

ТЭСМ.506001

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 3

3.1 Датчик СО2 в прямом потоке

ТЭСМ.506138

ООО фирма

«Тритон-ЭлектроникС», Россия

1

Наименование

Обозначение

Количество, шт.

3.2 Вентиляционный адаптер взрослый/детский (при необходимости)

ТЭСМ.706020

ООО фирма

«Тритон-ЭлектроникС», Россия

1

3.3 Вентиляционный адаптер детский/неонатальный (при необходимости)

ТЭСМ.706021

ООО фирма

«Тритон-ЭлектроникС», Россия

1

4. Вентиляционный адаптер взрослый/детский (при необходимости)

ТЭСМ.706020

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

5. Вентиляционный адаптер детский/неонатальный (при необходимости)

ТЭСМ.706021

ООО фирма «Тритон-ЭлектроникС», Россия

не более 10

6. Датчик оптоэлектронный пульсоксиметрический ДОПпп-«Тритон»

(при необходимости)

РУ №ФСР 2011/11675 РМ501.00.124-01 ООО фирма «Тритон-ЭлектроникС», Россия

не более 2

7. Датчик оптоэлектронный пульсоксиметрический ДОПн-«Тритон»

(при необходимости)

РУ №ФСР 2011/11675 РМ501.00.004-01 ООО фирма «Тритон-ЭлектроникС», Россия

не более 2

8. Датчик пульсоксиметрический педиатрический, клипса (при необходимости)

ТЭСМ.096011

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

9. Датчик пульсоксиметрический одноразовый, детский, самоклеящийся (при необходимости)

ТЕСН.096021

или

ТЕСН.096021-01 ООО фирма «Тритон-ЭлектроникС», Россия

не более 10

10. Датчик пульсоксиметрический одноразовый, взрослый/неонатальный, самоклеящийся (при необходимости)

ТЕСН.096022

или

ТЕСН.096022-01

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

11. Датчик пульсоксиметрический одноразовый, взрослый/неонатальный, текстильная застежка (при необходимости)

ТЕСН.096027 или ТЕСН.096027-01 ООО фирма «Тритон-ЭлектроникС», Россия

не более 10

12. Переходник датчика пульсоксиметрического (при необходимости)

ТЭСМ.534014-01

ООО фирма «Тритон-ЭлектроникС», Россия

не более 2

Наименование

Обозначение

Количество, шт.

13 Кабель пациента (при необходимости)

РМ501.00.120-03

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

РМ501.00.120-04

ООО фирма

«Тритон-ЭлектроникС», Россия

РМ501.00.120-05

ООО фирма

«Тритон-ЭлектроникС», Россия

14 ЭКГ-электроды одноразовые для диагностики (с коннекторами и без коннекторов) (при необходимости)

WhiteSensor 40713

РУ №ФСЗ 2008/02776

Ambu A/S, Дания

не более 100

WhiteSensor 40554

РУ №ФСЗ 2008/02776 Ambu A/S, Дания

не более 100

15 Электроды для электрокардиографии

Ambu^® WhiteSensor одноразовые

с твердым гелем (при необходимости)

WS-00-S/RT/50

РУ №РЗН 2022/17335 Medico Electrodes Internation Ltd., Индия

не более 100

16. Электроды для электрокардиографии

Ambu^® WhiteSensor одноразовые с жидким гелем (при необходимости)

4570M

РУ №РЗН 2022/17335 Medico Electrodes Internation Ltd., Индия

не более 100

17. Электроды для ЭКГ (при необходимости)

F9079/RU4345

РУ №ФСЗ 2010/07536 FIAB SpA, Италия

не более 100

PG10S/RU2330W-DIN

РУ №ФСЗ 2010/07536 FIAB SpA, Италия

F9079/RU3236-100

РУ №ФСЗ 2010/07536

FIAB SpA, Италия

18. Датчик температуры поверхностный (при необходимости)

РМ501.25.000

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

19. Датчик температуры универсальный (при необходимости)

РМ321.21.000

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

20. Датчик температуры одноразовый, поверхностный (при необходимости)

ТЭСМ.096019

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

21 Датчик температуры одноразовый, универсальный (при необходимости)

ТЭСМ.096020

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

Наименование

Обозначение

Количество, шт.

22.Переходник датчика температуры (при необходимости)

ТЭСМ.096018

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

23. Манжета НИАД (при необходимости)

ТЭСМ.536404

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 5

ТЭСМ.536404-01 ООО фирма «Тритон-ЭлектроникС», Россия

ТЭСМ.536404-02 ООО фирма «Тритон-ЭлектроникС», Россия

не более 5

24. Манжета НИАД, одноразовая, неонатальная (при необходимости)

ТЕСН.536405

(размер 1, 3-6 см) ООО фирма «Тритон-ЭлектроникС», Россия

не более 10

не более 10

ТЕСН.536405-01

(размер 2, 4-8 см) ООО фирма «Тритон-ЭлектроникС», Россия

ТЕСН.536405-02

(размер 3, 6-11 см) ООО фирма «Тритон-ЭлектроникС», Россия

ТЕСН.536405-03

(размер 4, 7-14 см)

ООО фирма

«Тритон-ЭлектроникС», Россия

25. Шланг для манжеты (при необходимости)

ТЭСМ.536128

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

26. Кабель питания для подключения к внешнему источник постоянного тока (при необходимости)

ТЭСМ.324001

ООО фирма

«Тритон-ЭлектроникС», Россия

1

ТЭСМ.324001-01 ООО фирма «Тритон-ЭлектроникС», Россия

1

27. Установочное оборудование (при необходимости)

ТЭСМ.533002-02 ООО фирма «Тритон-ЭлектроникС», Россия

1

28. Руководство по эксплуатации. Исполнение 1

РМ501.01.000-01-01 РЭ ООО фирма «Тритон-ЭлектроникС», Россия

1

29. Паспорт

РМ501.01.000-01-01 ПС ООО фирма «Тритон-ЭлектроникС», Россия

1

Наименование

Обозначение

Количество, шт.

30 Упаковка транспортная

ТЭСМ.023001

ООО фирма «Тритон-ЭлектроникС», Россия

1

II. Монитор прикроватный реаниматолога и анестезиолога переносный МПР6-03-«Тритон». Исполнение 3, в составе:

1. Электронный блок

ТЭСМ.516000

ООО фирма

«Тритон-ЭлектроникС», Россия

1

2. Кабель питания

ПВС-ВП 3х1,0

(3м, разъем питания С13) Производственная компания «Электрическая мануфактура», Россия

1

3. Модуль оценки глубины анестезии и седации (при необходимости)

ТЭСМ.943129.007 ООО фирма «Тритон-ЭлектроникС», Россия

1

4. Модуль газоанализа дыхательной смеси (без отбора пробы) (при необходимости) в составе:

ТЭСМ.506001

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 3

4.1 датчик СО2 в прямом потоке

ТЭСМ.506138

ООО фирма

«Тритон-ЭлектроникС», Россия

1

4.2 вентиляционный адаптер взрослый/детский (при необходимости)

ТЭСМ.706020

ООО фирма

«Тритон-ЭлектроникС», Россия

1

4.3 вентиляционный адаптер детский/неонатальный (при необходимости)

ТЭСМ.706021

ООО фирма

«Тритон-ЭлектроникС», Россия

1

5. Вентиляционный адаптер взрослый/детский (при необходимости)

ТЭСМ.706020

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

6. Вентиляционный адаптер детский/неонатальный (при необходимости)

ТЭСМ.706021

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

7. Датчик оптоэлектронный пульсоксиметрический ДОПпп-«Тритон» (при необходимости)

РУ №ФСР 2011/11675 РМ501.00.124-01

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

8. Датчик оптоэлектронный пульсоксиметрический ДОПн-«Тритон» (при необходимости)

РУ №ФСР 2011/11675 РМ501.00.004-01

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

9. Датчик пульсоксиметрический педиатрический, клипса (при необходимости)

ТЭСМ.096011

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

Наименование

Обозначение

Количество, шт.

10. Датчик пульсоксиметрический одноразовый, детский, самоклеящийся (при необходимости)

ТЕСН.096021 или ТЕСН.096021-01 ООО фирма «Тритон-ЭлектроникС», Россия

не более 10

11. Датчик пульсоксиметрический одноразовый, взрослый/неонатальный, самоклеящийся (при необходимости)

ТЕСН.096022

или

ТЕСН.096022-01

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

12. Датчик пульсоксиметрический одноразовый, взрослый/неонатальный, текстильная застежка (при необходимости)

ТЕСН.096027 или ТЕСН.096027-01

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

13. Переходник датчика пульсоксиметрического (при необходимости)

ТЭСМ.534014-01

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

14. Кабель пациента (при необходимости)

РМ501.00.120-03

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

РМ501.00.120-04

ООО фирма

«Тритон-ЭлектроникС», Россия

РМ501.00.120-05

ООО фирма

«Тритон-ЭлектроникС», Россия

15. ЭКГ-электроды одноразовые для диагностики

(с коннекторами и без коннекторов) (при необходимости)

РУ №ФСЗ 2008/02776

WhiteSensor 40713

Ambu A/S, Дания

не более 100

РУ №ФСЗ 2008/02776

WhiteSensor 40554

Ambu A/S, Дания

16. Электроды для электрокардиографии

Ambu^® WhiteSensor одноразовые с твердым гелем (при необходимости)

РУ №РЗН 2022/17335 WS-00-S/RT/50

Medico Electrodes International

Ltd., Индия

не более 100

17. Электроды для электрокардиографии

Ambu^® WhiteSensor одноразовые с жидким гелем (при необходимости)

РУ №РЗН 2022/17335 4570M

Medico Electrodes International

Ltd., Индия

не более 100

18. Электроды для ЭКГ (при необходимости)

F9079/RU4345

РУ №ФСЗ 2010/07536 FIAB SpA, Италия

не более 100

Наименование

Обозначение

Количество, шт.

19. Электроды для ЭКГ (при необходимости)

PG10S/RU2330W-DIN

РУ №ФСЗ 2010/07536

FIAB SpA, Италия

не более 100

F9079/RU3236-100

РУ №ФСЗ 2010/07536

FIAB SpA, Италия

20. Датчик температуры поверхностный (при необходимости)

РМ501.25.000

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

21. Датчик температуры универсальный (при необходимости)

РМ321.21.000

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

22. Датчик температуры одноразовый, поверхностный (при необходимости)

ТЭСМ.096019

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

23. Датчик температуры одноразовый, универсальный (при необходимости)

ТЭСМ.096020

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 10

24. Переходник датчика температуры (при необходимости)

ТЭСМ.096018

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

25. Манжета НИАД (при необходимости)

ТЭСМ.536404

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 5

ТЭСМ.536404-01 ООО фирма «Тритон-ЭлектроникС», Россия

не более 5

ТЭСМ.536404-02 ООО фирма «Тритон-ЭлектроникС», Россия

не более 5

Наименование

Обозначение

Количество, шт.

26. Манжета НИАД, одноразовая, неонатальная (при необходимости)

ТЕСН.536405

(размер 1, 3-6 см) ООО фирма «Тритон-ЭлектроникС», Россия

не более 10

ТЕСН.536405-01

(размер 2, 4-8 см) ООО фирма «Тритон-ЭлектроникС», Россия

ТЕСН.536405-02

(размер 3, 6-11 см) ООО фирма «Тритон-ЭлектроникС», Россия

ТЕСН.536405-03

(размер 4, 7-14 см) ООО фирма «Тритон-ЭлектроникС», Россия

27. Шланг для манжеты (при необходимости)

ТЭСМ.536128

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

28. Линия отбора пробы газа, взрослая/детская (при необходимости)

ТЕСН.516118

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

29. Устройства и дыхательные системы для наркознодыхательных         аппаратов,

аэрозольной и кислородной терапии, в составе: Линия мониторинга в комплекте с соединителями, без фильтра: линия мониторинга содержания углекислого газа (при необходимости)

2732000 (2,45 м) РУ №ФСЗ 2009/03551

Intersurgical Ltd.,

Великобритания

не более 2

2725000 (1,8 м)

РУ №ФСЗ 2009/03551

Intersurgical Ltd.,

Великобритания

30. Влагоотделитель, взрослый/детский (при необходимости)

60-13100-00 DRYLINE™

Water Trap, Adult Shenzhen Mindray Bio-Medical Electronics

Co. Ltd., КНР

не более 2

31. Влагоотделитель, неонатальный (при необходимости)

60-13200-00 DRYLINE™

Water Trap, Neonate Shenzhen Mindray Bio-Medical Electronics Co. Ltd., КНР

не более 2

32. Датчик потока (при необходимости)

ТЕСН.096026

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 2

Наименование

Обозначение

Количество, шт.

33. Устройство для контроля кровяного давления КОМБИТРАНС (Combitrans) вариант исполнения:

Набор для контроля давления с преобразователем КОМБИТРАНС (Combitrans monitoring set) (при необходимости)

5202604

РУ №РЗН 2013/245 В. BRAUN Melsungen AG,

Германия

не более 10

5202620

РУ №РЗН 2013/245 В. BRAUN Melsungen AG,

Германия

5200830

РУ №РЗН 2013/245 В. BRAUN Melsungen AG,

Германия

34. Устройство для контроля кровяного давления КОМБИТРАНС (Combitrans) вариант исполнения:

Кабель соединительный КОМБИТРАНС (Combitrans monitoring cable)

(при необходимости)

5203511

РУ №РЗН 2013/245 В. BRAUN Melsungen AG,

Германия

не более 4

35. Кабель ИАД (при необходимости)

ТЕСН.514018

ООО фирма

«Тритон-ЭлектроникС», Россия

не более 4

36. Установочное оборудование (при необходимости)

ТЭСМ.533002

ООО фирма

«Тритон-ЭлектроникС», Россия

1

37. Руководство по эксплуатации. Исполнение 3

РМ501.01.000-01-01 РЭ ООО фирма «Тритон-ЭлектроникС», Россия

1

38. Паспорт

РМ501.01.000-01-01 ПС ООО фирма «Тритон-ЭлектроникС», Россия

1

39. Упаковка транспортная

ТЭСМ.533001

ООО фирма

«Тритон-ЭлектроникС», Россия

1

Примечание - Исполнение прибора и комплект поставки определяются при заказе.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Обозначение модификации рефлектометра

Номер версии (идентификационный номер) ПО

1.0Х.ХХ¹)

¹⁾ «Х» - могут принимать значения в виде арабских цифр от 0 до 9.

Наименование характеристики

Значение

Модификация рефлектометра

AE3100A

AE3100B

AE3100C

AE3100D

AE3100E

AE3100F

Длины волн, нм

1310/1550

Динамический диапазон измерений ослабления      (при

длительности импульса     20 мкс,

усреднении 3 мин, по уровню   98 %   от

максимума   шумов),

дБ, не менее

30/28

33/31

36/34

40/38

42/40

42/40

Значение     мертвой

зоны, м, не более:

• -   при   измерении

положения неоднородности

• - при      измерении

ослабления

1,5

5,0

1

5,0

0,8

4,0

0,8

3,0

Диапазон   измерений

длины, м

от 60 до 2Д10⁵

от 60 до 4Д10⁵

Пределы допускаемой абсолютной погрешности измерений длины¹), м

±(0,75+6счит+540^-5Ъ)²)

Наименование характеристики

Значение

Модификация рефлектометра

AE3100

CP-1

AE3100

CP-2

AE3100

CP-3

AE3100

DP-1

AE3100

DP-2

AE3100

DP-3

AE3100G

Длины волн, нм

1310/

1550/

1625

1310/

1550

1310/

1490/

1550

1310/

1550/

1625

1310/

1550

1310/

1490/

1550

1310/1490/ 1550/ 1625

Динамический диапазон измерений ослабления      (при

длительности импульса     20 мкс,

усреднении 3 мин, по уровню   98 %   от

максимума   шумов),

дБ, не менее

36/34/34

36/34

36/34/34

40/38/37

40/38

40/38/37

37/35/35/35

Значение     мертвой

зоны, м, не более:

• -   при   измерении

положения неоднородности

• -   при   измерении

ослабления

0,8

4,0

0,8

3,0

Диапазон измерений длины, м

от 60 до 2Д10⁵

от 60 до 4Д10⁵

Пределы допускаемой абсолютной погрешности измерений длины¹⁾, м

±(0,75+6счит+540^-5Ъ)²⁾

Наименование характеристики

Значение

Модификация рефлектометра

AE3100M

AE3100CM

AE3100DM

AE3100EM

Длины волн, нм

850/1300

850/1300/1310/1550

Динамический диапазон   измерений

ослабления       (при

длительности импульса 20 мкс, усреднении 3 мин, по уровню 98 % от максимума шумов), дБ, не менее

25/27

25/25/36/34

25/22/39/37

25/25/42/40

Значение     мертвой

зоны, м, не более:

• -   при   измерении

положения неоднородности

• - для 1310, 1550 нм

• - для 850, 1300 нм

• - при       измерении

ослабления

• - для 1310, 1550 нм

• - для 850, 1300 нм

1,5

5,0

0,8

1,5

4,0

5,0

0,8

1,5

4,0

5,0

Диапазон измерений длины, м

• - для 1310, 1550 нм

• - для 850, 1300 нм

от 60 до 5Д10⁴

от 60 до 2Д10⁵ от 60 до 5Д10⁴

от 60 до 4Д10⁵ от 60 до 5Д10⁴

Пределы допускаемой абсолютной погрешности измерений длины¹⁾, м

±(0,75+6счит+540^-5Ъ)²⁾

• ¹⁾ при нормальных условиях применения;

• ²⁾ L - измеренная длина в м; бсчит - дискретность считывания на выбранном пределе шкалы в м

Наименование характеристики

Значение

Модификация рефлектометра

AE3100A

AE3100B

AE3100C

AE3100D

AE3100E

AE3100F

Длины волн источника, нм

1310/1550

Уровень      средней

мощности непрерывного оптического излучения на выходе источника, дБм, не менее

-11

-5

Наименование характеристики

Значение

Модификация рефлектометра

AE3100

CP-1

AE3100

CP-2

AE3100

CP-3

AE3100

DP-1

AE3100

DP-2

AE3100

DP-3

AE3100G

Длины волн источника, нм

1310/1550/1625

Уровень       средней

мощности непрерывного оптического излучения на выходе источника, дБм, не менее

-5

Наименование характеристики

Значение

Длины волн калибровки измерителя мощности, нм

850/1310/1550/1625

Диапазон измерений уровня средней мощности, дБм

от -50 до +5

Пределы допускаемой относительной погрешности измерений уровня средней мощности¹⁾, дБ

- для 850 нм

±1,0

- для 1310, 1550, 1625 нм

±0,5

^|( при нормальных условиях применения

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение питания, В

12±1

Габаритные размеры, мм, не более:

- длина

206

- ширина

171

- высота

75

Масса, кг, не более

2,0

Условия применения:

- нормальные:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность без конденсации, %

от 45 до 80

- рабочие:

- температура окружающей среды, °С

от -10 до +50

- относительная влажность без конденсации, %, не более

95

Наименование

Обозначение

Количество

Рефлектометр оптический серии AE3100

-

1 шт.

Комплект принадлежностей

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Формуляр

-

1 экз.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

не ниже v 1.х.х.х*⁾

*- где «х» принимает значения от 0 до 9, и не относится к метрологическому значению

ПО

Наименование характеристики

Значение

20066

20067

20228

20229

Диапазон измерений температуры, °С

от - 20 до +70

от - 20 до +50

Диапазон измерений температуры внешнего датчика, °С

-

-

-

от - 20 до +50

Пределы допускаемой абсолютной погрешности измерений температуры (в т.ч. для внешнего датчика), °С

±2

Диапазон измерений относительной влажности, %

от 0 до 100

от 10 до 99

Пределы допускаемой абсолютной погрешности измерений относительной влажности, %:

• - во всём диапазоне измерений, %

• - в диапазоне от св. 35 до 75 включ. %

• - в диапазоне от 10 до 35 включ., св. 75 %

±5

±5

±10

Наименование характеристики

Значение

20066

20067

20228

20229

Условия эксплуатации термогигрометров:

- температура окружающего воздуха, ^о С

от -20 до +70

от -20 до +50

- относительная влажность окружающего воздуха

(без конденсации), %, не более

95

99

Габаритные размеры, мм, не более:

- ширина

180

97

- длина

56

105

- высота

36

24

Масса, кг, не более

0,130 с

0,125

батарейками

Длина кабеля выносного датчика, см

-

200

Питание

Батарея 1,5В

тип LR03 (AAA)

Наименование характеристики

Значение

Средняя наработка на отказа, ч, не менее

30 000

Средний срок службы, лет, не менее

3

Наименование

Обозначение

Количество

Термогигрометр

МЕГЕОН¹'

1 шт.

Батарея питания (для модели 20066, 20067)

1,5 тип ААА

3 шт.

Батарея питания (для модели 20228,20229)

1,5 тип ААА

1 шт.

Руководство по эксплуатации³

-

1 экз.

Паспорт³⁾

-

1 экз.

Внешний датчик температуры²⁾

-

1 шт.

Примечание:

• ¹⁾ - модель в соответствии с заказом

• ²⁾ - только в комплекте МЕГЕОН 20229

• ³⁾ -в соответствии с моделью термогигрометра

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже1.0.1036М+г0-аае6с78

Наименование характеристики

Значение

Диапазон измерений температур, °С

от -20 до +550

Пределы допускаемой абсолютной погрешности измерений температуры, в диапазоне от - 20 до +100 °С включ., °С

±2

Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, %

±2

Наименование характеристики

Значение

Углы поля зрения, градус по горизонталихградус по вертикали, для модификаций:

• - AT31 (в зависимости от объектива)

• - AT61P (в зависимости от объектива)

• - AT1280

47° x 35,6° / 29,6° x 22° / 25,4° x 18,8° / 19,6° x 14,7°

62° x 50,9° / 49,3° x 39,4° / 39,6° x 31,7° /34,2° x 27,4° / 26,5° x 21,3°

44°х35,8°

Примечание - Конкретный диапазон измерений указан в паспорте на изделие

Наименование характеристики

Значение

Коэффициент излучаемой способности (изменяемый)

от 0,3 до 1

Габаритные размеры, мм, не более:

- длина

55

- ширина

110

- высота

13

Масса, г, не более

435

Рабочие условия измерений:

- температура окружающей среды, °С

от -20 до +60

- относительная влажность, %, не более

95

Наименование характеристики

Значение

Средняя наработка на отказ, ч

80000

Срок службы, лет, не менее

10

Наименование

Обозначение

Количество

Тепловизор

АТ^п

1 шт.

Руководство по эксплуатации

РЭ

1 экз.

Паспорт

ПС

1 экз.

Примечание:

^|( - модификация в соответствии с заказом
