Лист № 1 Регистрационный № 60683-15 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы точки росы «Hygrovision-BL»

Анализаторы точки росы «Hygrovision-BL» (далее по тексту - анализаторы) предназначены для измерения температуры точки росы (далее по тексту - точка росы по влаге) и температуры конденсации углеводородов (далее по тексту - точка росы по углеводородам) в природном газе или других газах при рабочем давлении.

Анализаторы точки росы «Hygrovision-BL» являются компактными переносными приборами с автономным питанием.

При измерении анализаторами температуры точки росы используется конденсационный метод. Сущность метода заключается в измерении температуры, до которой необходимо охладить прилегающий к охлаждаемой поверхности слой влажного газа, для того, чтобы довести его до состояния насыщения при рабочем давлении. Метод определения точки росы, используемый в анализаторах, соответствует ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде», ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде» и ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам», ГОСТ 20061-2021 «Газ природный. Определение температуры точки росы по углеводородам».

Анализаторы обеспечивают измерение точек росы по влаге и углеводородам в автоматическом режиме и режиме ручной фиксации температуры точки росы. Отличительной особенностью анализаторов является то, что наряду с электронной системой регистрации, осуществляемой с помощью трёх независимых фотоприёмников (фотодиодов), в них имеется канал визуального наблюдения, снабженный различными системами подсветки поверхности конденсационного зеркала для раздельного наблюдения за конденсацией паров воды и углеводородов. Наблюдение за поверхностью зеркала осуществляется через специальный микроскоп с 40-х увеличением. Используемый способ измерения позволяет визуально дифференцировать конденсацию влаги и углеводородов и повысить достоверность результатов измерения точек росы.

Для определения состояния загрязнения зеркала предусмотрен режим автоматического фотоэлектронного сканирования его поверхности. Очистка зеркала осуществляется автоматически прогревом его до температуры +55 °С.

Для управления работой анализатора и отображения информации об измерениях в анализаторе используется сенсорный дисплей.

Для связи с внешним компьютером, с помощью которого осуществляется конфигурирование анализатора и просмотр информации о проведённых измерениях, в анализаторах предусмотрены ИК-порт и интерфейс RS-485.

Основной вариант питания - от встроенной аккумуляторной батареи. Кроме этого на корпусе анализатора имеется дополнительный разъём для подключения внешнего питания. Для облегчения использования в полевых условиях в комплекте анализаторов имеются кейс транспортировочный и штатив.

Конструктивно анализаторы выполнены в виде переносного прибора. Внешний вид анализатора представлен на рис. 1.

Место поверительной наклейки

Пломба отсека

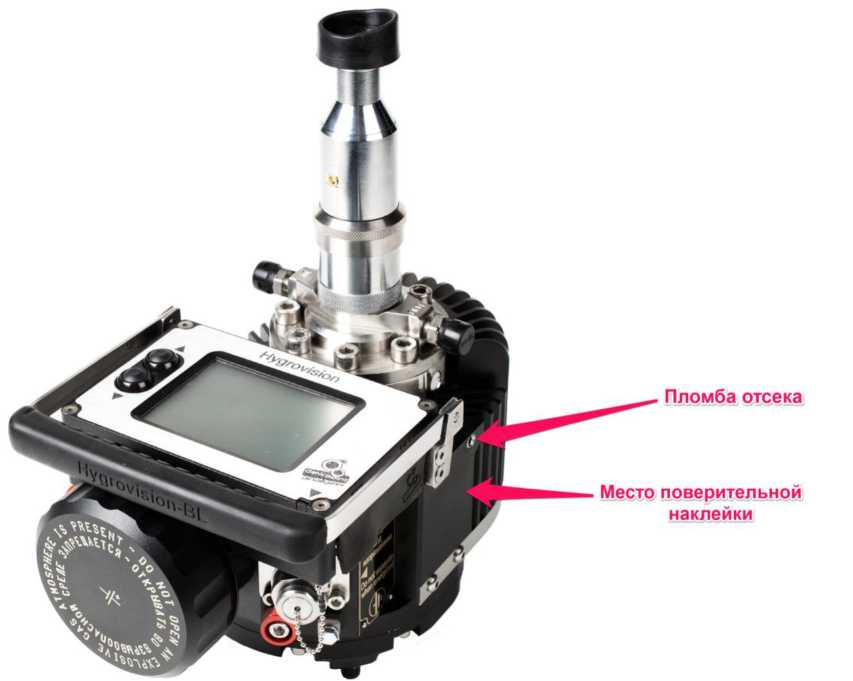

Рисунок 1 - Внешний вид анализатора точки росы «Hygrovision-BL»

Анализаторы выпускаются в двух исполнениях: КРАУ2.844.007 - для диапазона рабочих давлений от 0,01 до 23 МПа; (КРАУ2.844.007-01) - для диапазона рабочих давлений от 0,01 до 16 МПа. Исполнения анализаторов опционально отличаются диапазоном измерения и классом точности (Таблица 3).

Анализаторы выполнены во взрывозащищенном исполнении, имеют маркировку в соответствии с таблицей 1 и предназначены для использования во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Места для размещения наклеек и установки пломб на корпусе анализатора указаны на рис. 1. Заводской номер наносится на табличку анализатора методом шелкографии.

Таблица1 - Маркировка взрывозащитного исполнения

* Взрывобезопасность среды внутри измерительного блока необходимо обеспечивать продувкой и заполнением измерительной камеры анализатора газом при рабочем давлении до включения питания анализатора.

Программное обеспечение (далее - ПО) анализатора состоит из двух частей: встроенного и автономного ПО и предназначено для обеспечения работы приборов в соответствии с их техническими и метрологическими характеристиками.

Метрологически значимым является только встроенное ПО анализатора, находящееся в микропроцессорах, размещенных внутри прибора, и недоступное для внешних изменений. Автономное ПО устанавливается на персональном компьютере пользователя прибора и позволяет только считывать информацию по измерениям прибора и представлять ее в удобном для пользователя графическом виде.

Метрологические характеристики приборов оценены с учетом влияния на них встроенного ПО.

Встроенное ПО по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010 и не требует специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.

Для идентификации ПО используется номер версии и цифровой идентификатор, доступный для просмотра с экранного меню анализатора. Идентификационные данные встроенного ПО анализатора приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

Взаимодействие оператора с анализатором осуществляется с помощью экранного меню и кнопочной клавиатуры. Связь с анализатором автономного ПО осуществляется через цифровые интерфейсы RS-485 и инфракрасный порт прибора.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

* Диапазон измерений и пределы допускаемой абсолютной погрешности анализатора

устанавливаются при первичной поверке.

Таблица 5 - Рабочие условия эксплуатации

наносится на табличку анализатора методом шелкографии и на титульный лист эксплуатационной документации типографским способом.

Таблица 6 - Комплектность средства измерения в исполнении КРАУ2.844.007

Таблица 7- Комплектность средства измерения в исполнении КРАУ2.844.007-01

ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде»

ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде»

ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам»

ГОСТ 20061-2021 «Газ природный. Определение температуры точки росы по углеводородам».

КРАУ2.844.007 РЭ «Анализатор точки росы по влаге и углеводородам «Hygrovision-BL». Руководство по эксплуатации», раздел 1.

КРАУ2.844.007 ТУ «Анализатор точки росы по влаге и углеводородам «Hygrovision-BL». Технические условия»

ГОСТ Р 8.757-2011 «ГСИ. Гигрометры конденсационные. Методы и средства поверки»

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Юридический адрес: Российская Федерация, 143530, Московская обл., Истринский р-н, г. Дедовск, ул. Школьный проезд, д. 11

Почтовый адрес: Российская Федерация, 143530, Московская обл., Истринский р-н, г. Дедовск, ул. Школьный проезд, д. 11

Телефон: +7 (495) 992-38-60, факс: +7 (495) 992-38-60 (доб.105)

E-mail: dedovsk@npovympel.ru

Web-сайт: www.vympel.group

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Почтовый адрес: 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»

Телефон: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г. Номер решения о прохождении процедуры подтверждения компетентности ПК1-2360 от 21.11.2018 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2021 г. № 2932

Регистрационный № 62515-15

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600

Назначение средства измерений

Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600 (далее - газоанализаторы) предназначены для измерений массовой концентрации или объемной доли диоксида серы (SO2), оксидов азота (NO, NO2, NO_X), озона (Оз) и оксида углерода (CO) в атмосферном воздухе.

Принцип действия газоанализаторов — оптический (см. таблицу 1).

Таблица 1.

Газоанализаторы представляют собой стационарные автоматические показывающие приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.

Конструктивно газоанализаторы выполнены в одном блоке.

На передней панели приборов расположены:

• - дисплей, который обеспечивает вывод результатов измерений в выбранных единицах измерений: ppm или ppb, а также вывод информации, необходимой для программирования и для тестирования прибора. Дисплей может быть жидкокристаллический либо сенсорный;

• - клавиатура для управления работой прибора, программирования его функций и тестирования;

• - кнопка включения/выключения прибора.

Результаты измерений выводятся:

• - на жидкокристаллический дисплей;

• - в виде аналоговых выходных сигналов - от 0 до 10 В, от 4 до 20 мА;

• - в виде цифрового выходного сигнала через плату последовательного интерфейса RS 232 для связи с компьютером;

• - в виде цифрового выходного сигнала через интерфейс Ethernet для связи с компьютером.

Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода. Внешний побудитель расхода имеется у модели AQMS 600.

Заводские номера газоанализаторов наносятся на табличку, расположенную на задней стенке корпуса типографским методом.

Общий вид газоанализаторов и место нанесения знака поверки представлены на рисунках 1 - 4.

Нанесение знака поверки на корпус газоанализатора не предусмотрено.

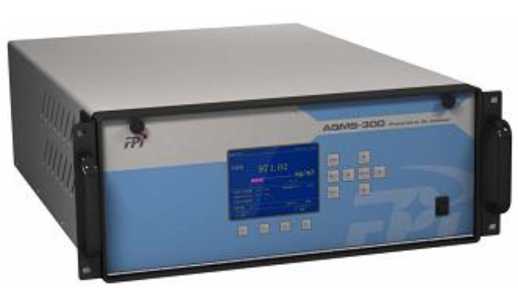

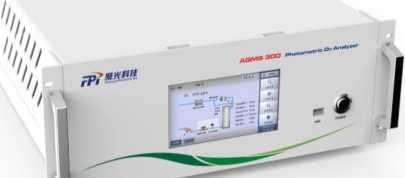

Рисунок 1 - Общий вид газоанализаторов AQMS модели 300

-j

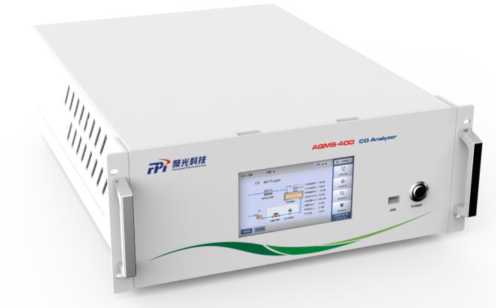

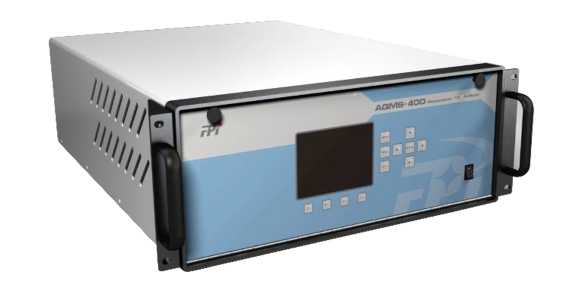

Рисунок 2 - Общий вид газоанализаторов AQMS модели 400

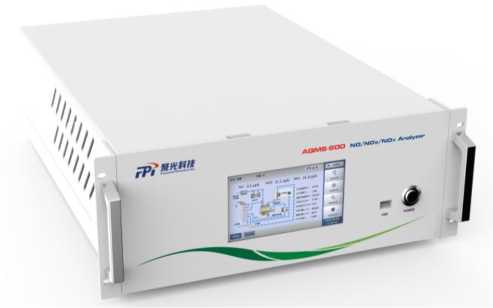

Рисунок 4 - Общий вид газоанализаторов AQMS модели 600

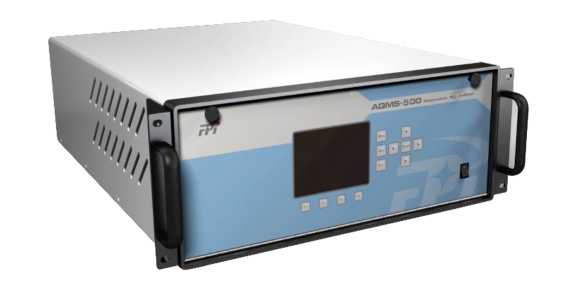

Рисунок 3 - Общий вид газоанализаторов AQMS модели 500

Общий вид маркировочной таблички газоанализаторов с нанесенным знаком утверждения типа приведен на рисунке 5.

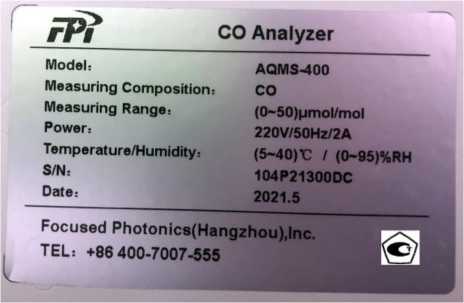

Рисунок 5 - Общий вид маркировочной таблички газоанализаторов

Газоанализаторы имеют встроенное программное обеспечение AQMS.

Программное обеспечение осуществляет функции:

• - расчет содержания определяемого компонента;

• - отображение результатов измерений на ЖКИ дисплее газоанализатора;

• - передачу результатов измерений по интерфейсу связи с ПК;

• - контроль целостности программных кодов ПО, настроечных и калибровочных констант;

• - контроль общих неисправностей (связь, конфигурация);

• - контроль архивации измерений;

• - контроль внешней связи (RS-232, Ethernet).

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.

Влияние программного обеспечения системы учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

¹⁾ Номер версии ПО должен быть не ниже указанного в таблице.

Таблица 3 - Основные метрологические характеристики

Таблица 4 - Прочие метрологические характеристики

Таблица 5 - Основные технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели газоанализаторов.

Комплект поставки газоанализаторов AQMS приведен в таблице 6.

Таблица 6 - Комплектность газоанализаторов

Сведения о методиках (методах) измерений

приведены разделе 4 «Эксплуатация» Руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газоанализаторам AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600

ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

Техническая документация фирмы - изготовителя

Фирма «Focused Photonics Inc.» («FPI Inc.»), КНР

Адрес: 760 Bin'an Road, Binjiang District, Hangzhou, Zhejiang Province, China

Телефон: +86-571-85012188-7525

Web сайт: http://www.fpi-inc.com/en

E-mail: info@fpi-inc.com

Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологии им. Д.И. Менделеева»

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт: www.vniim.ru

E-mail: info@vniim.ru

Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2021 г. № 2932

Лист № 1 Регистрационный № 63075-16 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы настольные медицинские МТ «Карапуз»

Весы настольные медицинские МТ «Карапуз» (далее - весы) предназначены для определения массы детей.

Конструктивно весы состоят из следующих функциональных узлов:

- грузоприемное устройство (далее - ГПУ): механическая конструкция, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее - датчик);

- электронное устройство, содержащее аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), показывающее устройство и клавиатуру оператора.

Принцип действия весов основан на преобразовании возникающей под действием силы тяжести взвешиваемого груза деформации упругого элемента датчика в аналоговый электрический сигнал, пропорциональный его массе, с последующим аналого-цифровым преобразованием, математической обработкой и выдачей результатов измерений массы в визуальной форме на дисплее весов или их передачей в виде электрического сигнала через интерфейс связи.

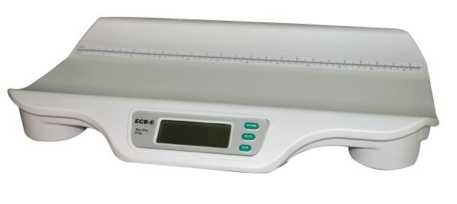

Примеры общего вида весов представлены на рисунке 1.

МТ «Карапуз» 20 ВЖА (5; Р)

МТ «Карапуз» 15 ВЖА (2/5; Р)

МТ «Карапуз» 30 ВЖА (10; Р)

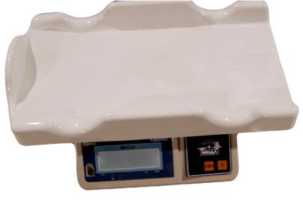

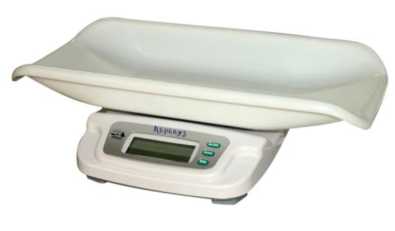

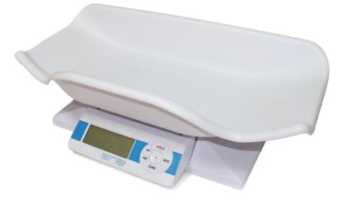

Рисунок 1 - Общий вид весов

МТ «Карапуз» 30 ВЖА (5/10; Р)

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

- устройство первоначальной установки на нуль (T.2.7.2.4);

- устройство автоматической установки на нуль (Т.2.7.2.3);

- полуавтоматическое устройство установки на нуль (T.2.7.2.2);

- устройство слежения за нулем (T.2.7.3);

- устройство уравновешивания тары (устройство выборки массы тары) (T.2.7.4.1);

- устройство установки по уровню (Т.2.7.1);

- процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1);

Модификации весов имеют обозначения вида:

МТ «Карапуз» [1]В[2]А([3]; [4]) где:

• [1] - Значение максимальной нагрузки, кг:

15; 20: 30.

В - Весы простого взвешивания.

• [2] - Тип дисплея:

Ж - жидкокристаллический дисплей;

Д - светодиодный дисплей.

А - питание от сети, наличие встроенной батареи.

• [3] - Поверочный интервал, г:

2; 5; 10 для однодиапазонных весов;

2/5; 5/10 для многоинтервальных весов.

• [4] - Наличие ростомера

Индекс отсутствует - ростомер не входит в состав весов Р - в состав весов входит ростомер.

Класс точности, значение максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), значение минимальной нагрузки Min, поверочный интервал e (ei поддиапазонов взвешивания многоинтервальных весов), наносятся на маркировочную табличку весов.

Знак поверки в виде наклейки наносится на лицевую панель весов. Для защиты от несанкционированного доступа к внутренним частям весов и изменений параметров их настройки и юстировки в зависимости от исполнения весов устанавливается либо пломба на крепежный элемент корпуса внутри специальной чашевидной оснастки (рисунок 2), либо пломбируется переключатель настройки (рисунок 3).

Чашевидная оснастка с пломбой

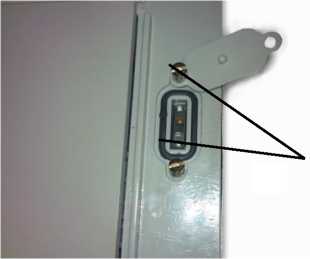

Рисунок 2 - Схема пломбировки весов от несанкционированного доступа. Пломба на крепежный элемент корпуса

винты пластиковой крышки, закрывающей доступ к переключателю настройки, с отверстиями для установки пломбы

Рисунок 3 - Схема пломбировки весов от несанкционированного доступа. Пломбировка переключателя настройки

Программное обеспечение (далее - ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Для защиты от несанкционированного доступа к параметрам юстировки и настройки используется пломбируемый переключатель.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «Высокий» по Р 50.2.077-2014.

Идентификационные данные ПО отображаются при включении весов и приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Класс точности по ГОСТ OIML R 76-1-2011 ...............................................................III (средний).

Диапазон уравновешивания тары ....................................................................................100 % Мах.

Диапазон температуры, ^оС............................................................................от плюс 10 до плюс 40.

Параметры электропитания от сети переменного тока:

напряжение, В ...................................................................................................от 187 до 220.

частота, Гц .......................................................................................................................50±1.

Номинальное напряжение питания внутреннего источника постоянного тока, В ........................6.

Таблица 2 - Однодиапазонные весы

Таблица 3 - Многоинтервальные весы

Масса весов не более 3,32 кг. Габаритные размеры весов (длина, высота, глубина) не более 600; 200; 390 мм.

наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 4

приведены в руководстве по эксплуатации.

ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».

ТУ 9441-031-56692889-2012 «Весы настольные медицинские МТ «Карапуз». Технические условия».

Общество с ограниченной ответственностью «МИДЛиК» (ООО «МИДЛиК»)

ИНН 7706235166

Адрес: 141730, Московская область, г. Лобня, ул. Железнодорожная, д. 10, Помещение №1 Тел./факс: +7 (495) 988-52-88

Web-сайт: www.middle.ru

Е-mail: middle@ middle.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Тел./факс: +7 (495) 437-55-77/ 437-56-66

Web-сайт: www.vniims.ru

Е-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2021 г. № 2932

Лист № 1 Регистрационный № 66783-17 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи точки росы «КОНГ-Прима-2М» КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02

Преобразователи точки росы «КОНГ-Прима-2М» (далее по тексту - ПТР, преобразователи) предназначены для автоматических измерений температуры точки росы по воде (далее ТТРв) и температуры точки росы по углеводородам (температуры конденсации углеводородов) (далее ТТРув) в природном газе или других газах при давлении до 23 МПа.

Измерение ТТРув производится при отсутствии в газе ранее конденсируемых паров воды. Измерение ТТРв производится независимо от температуры конденсации углеводородов.

В соответствии с ГОСТ Р 53763-2009 преобразователи относятся к классу потоковых автоматических конденсационных гигрометров.

ПТР работают по принципу «охлаждаемого зеркала» (конденсационный метод измерения температуры точки росы). Методика измерений ТТРв, реализованная в преобразователях, соответствует ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде» и ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде». Методика измерений ТТРув соответствует ГОСТ 20061-2021 «Газ природный. Определение температуры точки росы по углеводородам» и ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам.

ПТР обеспечивает:

• - измерение ТТРв или ТТРув при рабочем давлении в трубопроводе;

• - измерение ТТРув в комплекте с СПГ ВМПЛ2.848.003 при условном давлении, отличном от рабочего давления в трубопроводе;

• - цифровую индикацию измеренных значений ТТР (°С);

• - передачу информации об измеренных значениях ТТР на внешние устройства.

Конструктивно ПТР состоит из первичного измерительного преобразователя (ПИП) КРАУ5.910.005, корпуса, крышек, газоподвода и блока электроники, находящегося внутри корпуса. Внешний вид ПТР представлен на рисунке 1. На лицевой стороне под прозрачным окном передней крышки ПТР расположен двухстрочный индикатор, предназначенный для индикации измеренных значений ТТРв или ТТРув и кнопочная магнитная клавиатура.

В зависимости от типа газоподвода ПТР имеет три конструктивных исполнения:

• - ПТР в исполнении КРАУ2.848.015 с проточно-погружной системой отбора пробы газа, предназначенный для монтажа непосредственно на трубопроводе. Устанавливается в монтажную втулку с внутренней резьбой М33*2. Рабочее давление данного исполнения 16 МПа;

- ПТР в исполнении КРАУ2.848.015-01, предназначенный для подключения к трубопроводу по проточной схеме, обжимное соединение под трубу с наружным диаметром 6 мм. Рабочее давление данного исполнения до 23 МПа. В комплекте с СПГ ВМПЛ2.848.003 ПТР может использоваться для измерения ТТРв и ТТРув при рабочем давлении до 16 МПа.

• - ПТР в исполнении КРАУ 2.848.015-02 с проточно-погружной системой отбора пробы газа. Устанавливается непосредственно на трубопроводе в монтажную втулку с внутренней резьбой М33*2. Рабочее давление данного исполнения до 16 МПа.

Для подключения к информационно-измерительным системам в ПТР предусмотрена возможность использования одного из двух типов интерфейса:

• - цифровой интерфейс RS-485 протокол ModBus/RTU;

• - аналоговый интерфейс 4-20 мА.

ПТР имеет взрывобезопасный уровень взрывозащиты, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002. Маркировка взрывозащиты 1 Ex d IIB+H2 Т5 Gb X.

Взрывозащищенный преобразователь предназначен для установки во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Общий вид преобразователя и место пломбировки от несанкционированного доступа показаны на рисунке 1. Заводской номер наносится на табличку преобразователя методом шелкографии. Знак поверки наносится в свидетельство о поверке.

Рис. 1. Общий вид преобразователя точки росы «КОНГ-Прима-2М», место пломбировки от несанкционированного доступа

Программное обеспечение (далее - ПО) преобразователей точки росы «КОНГ-Прима 2М» соответствует уровню «высокий» защиты ПО СИ от непреднамеренных и преднамеренных изменений согласно Р 50.2.027-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Взаимодействие оператора с преобразователем осуществляется с помощью экранного меню посредством магнитной клавиатуры.

Преобразователи передают измерительную информацию на внешние устройства с использованием открытого стандартного протокола связи Modbus RTU или аналогового токового сигнала от 4 до 20 мА.

Конструкция преобразователей обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации.

Все ПО преобразователя считается метрологически значимым.

Для идентификации ПО используется номер версии и контрольная сумма исполняемого кода, вычисленная по алгоритму CRC16. Значение контрольной суммы вычисляется по ПО преобразователя в бинарном коде. При запуске ПО прибора производится расчет контрольной суммы и ее сравнение с заданным (при программировании прибора) значением. В случае несовпадения контрольной суммы запуск ПО не осуществляется. В случае совпадения контрольной суммы прибор выводит на дисплей информацию о версии ПО и значение контрольной суммы.

Идентификационные данные встроенного ПО преобразователя точки росы «КОНГ-Прима-2М» приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на табличку преобразователя методом шелкографии и на титульный лист эксплуатационной документации типографским способом.

Таблица 4 - Состав преобразователя для исполнения КРАУ2.848.015, КРАУ2.848.015-01,

КРАУ2.848.015-02

• 1. Раздел 1 КРАУ2.848.015 РЭ «Руководство по эксплуатации для исполнения КРАУ2.848.015», КРАУ2.848.015-01 РЭ «Руководство по эксплуатации для исполнения КРАУ2.848.015-01», КРАУ2.848.015-02 РЭ «Руководство по эксплуатации для исполнения КРАУ2.848.015-02

• 2. ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде»

• 3. ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде»

4 ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам»

5. ГОСТ 20061-2021 «Газ природный. Определение температуры точки росы по углеводородам».

Нормативные и технические документы, устанавливающие требования к преобразователям точки росы «КОНГ-Прима-2М» КРАУ2.848.015, КРАУ2.848.015-01, КРАУ2.848.015-02

КРАУ2.848.015 ТУ «Преобразователи точки росы «КОНГ-Прима-2М». Технические условия».

ГОСТ 30852.0-02. «Электрооборудование взрывозащищенное. Часть 0. Общие требования»

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес: Российская Федерация, 143530, Московская обл., Истринский р-н, г. Дедовск, ул. Школьный проезд, д. 11,

Телефон: +7 (495) 992-38-60, факс: +7 (495) 992-38-60 (доб.105)

E-mail: dedovsk@npovympel.ru

Web-сайт: www.vympel.group

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Юридический адрес: Российская Федерация, 141570, Московская область, город

Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11 Почтовый адрес: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57, Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Е-mail: office@vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г. Номер решения о прохождении процедуры подтверждения компетентности ПК1-2360 от 21.11.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «17» декабря 2021 г. № 2932

Лист № 1 Регистрационный № 72752-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы влажности FAS исполнения FAS-W

Анализаторы влажности FAS исполнения FAS-W предназначены для автоматических измерений температуры точки росы и объемной доли влаги в природном газе и других газовых средах (воздух, азот и др.) при избыточном давлении до 10 МПа.

Принцип измерений анализаторов влажности FAS исполнения FAS-W (далее -анализаторы) - оптический конденсационный метод измерения температуры точки росы, основанный на использовании эффекта полного преломления. Для реализации эффекта полного преломления в качестве источника излучения используется лазер с вертикально поляризованным излучением. В результате, когда поверхность зеркала сухая, луч от лазера, падающий на поверхность зеркала под углом Брюстера, полностью преломляется в зеркало. При охлаждении поверхности зеркала элементом Пельтье и появлении капель воды, луч не преломляется в тело зеркала, а рассеивается на сконденсированных каплях. Система фотоэлектронной регистрации реагирует на отражение света от капель воды возрастанием уровня фотосигнала, поступающего с фотоприемника. Уровень сигнала фотоприемника зависит от количества капель воды, сконденсировавшейся на поверхности охлаждаемого зеркала.

Методика измерений температуры точки росы, реализованная в анализаторах, соответствует ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде» и ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде».

Анализаторы обеспечивают пересчет измеряемой температуры точки росы в значения объемной доли влаги и массовой концентрации, а также приведение измеренной температуры точки росы к давлению, отличному от рабочего, в соответствие со стандартами:

ГОСТ 8.547-2009, ГОСТ 20060-83, ISO 18453:2004.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Анализаторы представляют собой стационарные одноблочные приборы циклического действия.

Конструктивно анализатор состоит из первичного измерительного преобразователя (далее — ПИП), корпуса, крышки и блока электроники, находящегося внутри корпуса. Первичный преобразователь представляет собой измерительную ячейку, состоящую из диэлектрического охлаждаемого зеркала со встроенным термодатчиком и элементами Пельтье, лазерного диода, фотоприемника и камеры высокого давления, через которую проходит контролируемый газ. Камера высокого давления рассчитана на избыточное давление анализируемой среды до 10 МПа.

Электрическое питание и связь с внешними телекоммуникационными системами обеспечивается путём подключения кабелей через три кабельных ввода (один основной и два дополнительных) к клеммной колодке, находящейся под крышкой прибора. Дополнительные кабельные вводы поставляются отдельно от прибора и монтируются при необходимости.

Анализатор обеспечивает выходные сигналы:

• - цифровой интерфейс RS-485 (протокол ModBus/RTU);

• - аналоговый выходной сигнал постоянного тока 4-20 мА;

• - два аварийных выхода «Alarm» типа «открытый коллектор», нагрузочная способность которых составляет 0,6 А при 125 VAC и 2 А при 30VDC.

Конструкция ПИП имеет специальный сквозной канал (канал охлаждения) для обеспечения свободного протока жидких и газообразных хладагентов. Для охлаждения корпуса анализатора допускается использование различных хладагентов: вода, этиловый спирт, углекислый газ, пропан, природный газ после дросселирования и т. п. Максимальное давление хладагента, подводимого к каналу охлаждения, не должно превышать 1 МПа. Вход и выход канала охлаждения имеют трубную цилиндрическую резьбу G1/8-A для подключения внешних фитингов для подачи хладагентов.

Для проведения измерений газовых сред с температурой точки росы выше или равной температуре окружающей среды, необходимо обеспечить обогрев подводящих линий и корпуса анализатора до температуры выше измеряемой температуры точки росы не менее чем на 5 °С, во избежание выпадения конденсата.

Подключение прибора к внешним газовым системам проводится с помощью обжимного соединения под трубку с наружным диаметром 3 мм либо 6 мм.

Анализатор выпускается в трех исполнениях: А, В и С, отличающихся диапазонами измерений температуры точки росы и объемной доли влаги.

Общий вид анализаторов представлен на рисунке 1.

Для исключения несанкционированного доступа к метрологически-значимой части прибора на крепежные винты блока электроники и колпачка ПИП наносятся пломбы. Заводской номер наносится на табличку анализатора методом шелкографии.

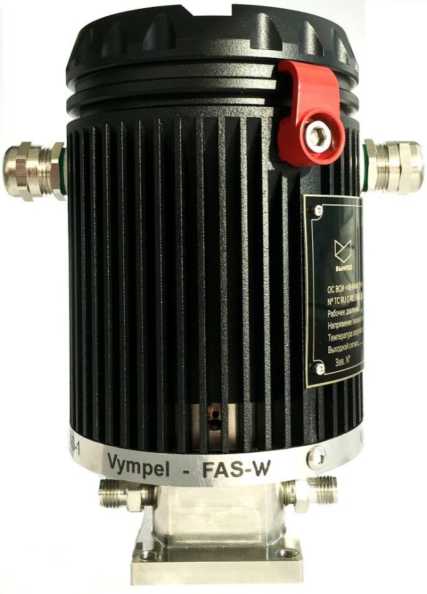

Рисунок 1 - Общий вид

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения температуры точки росы и/или объемной доли влаги.

ПО выполняет следующие функции:

• - прием, обработка и передача измерительной информации от первичного измерительного преобразователя;

• - управление режимами первичного измерительного преобразователя (нагрев/охлаждение);

• - формирование выходных сигналов (аналогового и цифрового) и передача данных;

• - сравнение измеренных значений с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;

• - автоматическая диагностика состояния анализатора.

Анализаторы обеспечивают работу с автономным ПО Hygrovision версии 4.5 или выше.

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Встроенное ПО идентифицируется посредством цифрового выхода RS485 при подключении анализатора к внешним телекоммуникационным системам.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Таблица 3 - Основные технические характеристики анализаторов

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе анализатора.

Лист № 6 Всего листов 7 Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

ВМПЛ2.844.001 РЭ «Анализаторы влажности FAS исполнения FAS-W. Руководство по эксплуатации», раздел 1

ГОСТ Р 53763-2009 «Газы горючие природные. Определение температуры точки росы по воде»

ГОСТ 20060-2021 «Газ природный. Определение температуры точки росы по воде»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

ВМПЛ2.848.008 ТУ Анализаторы влажности FAS. Технические условия.

ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов»

Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)

ИНН 5017084907

Адрес: 143530, Московская обл., Истринский р-он, г. Дедовск, Школьный проезд, д.11 Телефон: 8 (495) 992-38-60, факс: 8 (495) 992-38-60 (доб.105)

E-mail: dedovsk@npovympel.ru

Web-сайт: www. vymp el. group

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»

ИНН 7809022120

Адрес:190005, г. Санкт-Петербург, Московский пр., 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Web сайт www.vniim.ru

E-mail info@vniim.ru,

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа RA.RU.311541 от 23.03.2016 г.

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений (ВосточноСибирский филиал)

ИНН 5044000102

Адрес: 664056, г. Иркутск, ул. Бородина, 57

Юридический адрес: Российская Федерация, 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11

Тел.: (3952) 46-83-03, факс: (3952) 46-38-48

Web сайт www.vniiftri-irk.ru

E-mail: office@vniiftri-irk.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
