Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «31» августа 2018 г. № 1833

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Генераторы сигналов высокочастотные R&S SMC100A Назначение средства измерений

Генераторы сигналов высокочастотные R&S SMC100A предназначены для генерирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 3,3 ГГц.

Описание средства измерений

Принцип работы генераторов сигналов высокочастотных R&S SMC100A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц.

Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренней микро-ЭВМ, выбор режимов осуществляется кнопками на передней панели или в режиме дистанционного управления. На передней панели расположены также индикатор, коаксиальный выходной ВЧ разъем (розетка тип N) и гнезда BNC для входа внешнего модулирующего сигнала и выхода внутреннего модулирующего сигнала. На задней панели расположены выходы интерфейсов LAN, USB, GPIB, разъем питания, гнезда BNC входа и выхода опорной частоты, а также вход для внешнего и выход для внутреннего импульсных модулирующих сигналов.

В генераторах сигналов высокочастотных R&S SMC100A предусмотрены возможности функционирования режимов модуляции АМ, ЧМ, ФМ и ИМ.

Общий вид генераторов сигналов высокочастотных R&S SMC100A приведен на рисунке 1. Места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа приведены на рисунке 2.

Программное обеспечение

Программное обеспечение “SMC Firmware” предназначено только для работы с генераторами сигналов высокочастотными R&S SMC100A и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню “низкий” по Р 50.2.077-2014.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SMC Firmware

Номер версии (идентификационный номер) ПО

не ниже 3.01

Цифровой идентификатор ПО

-

Приказ Росстандарта №1833 от 31.08.2018, https://oei-analitika.ru

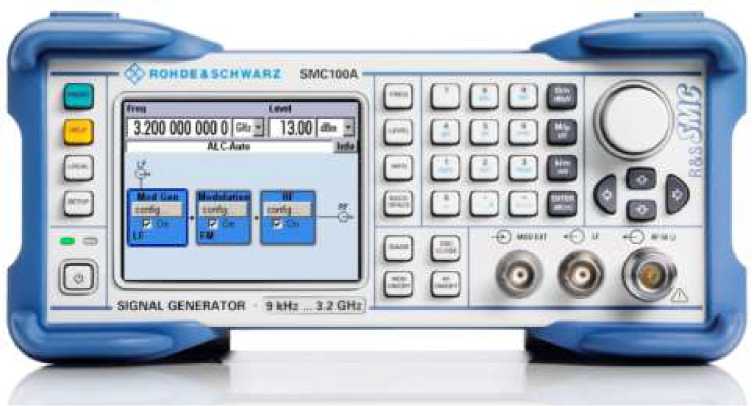

Рисунок 1 - Общий вид средства измерений

Место пломбировки

Место нанесения знака поверки

Место нанесения знака утверждения типа

Приказ Росстандарта №1833 от 31.08.2018, https://oei-analitika.ru

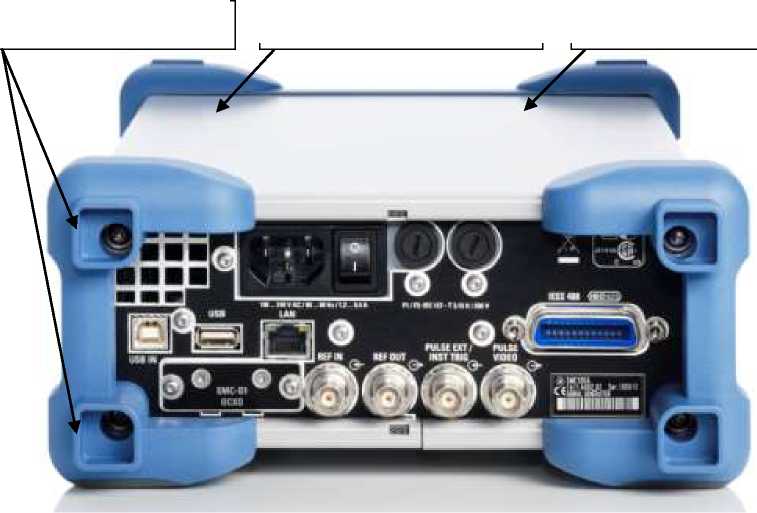

Рисунок 2 - Схема пломбировки от несанкционированного доступа, места нанесения знака утверждения типа и знака поверки

Метрологические и технические характеристики

Метрологические и технические характеристики генераторов сигналов высокочастотных R&S SMC100A приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

1

2

Диапазон частот, Гц

Опция SMC-B101

от 9М03 до 1,1-109

Опция SMC-B103

от 9М03 до 3,2М0У

Дискретность установки частоты, Гц

1М0-3

Пределы допускаемой относительной погрешности установки частоты 6f

Штатно

+1М0-6

Опция SMC-B1

+1М0-7

Диапазон установки значений уровня выходного сигнала на нагрузке

50 Ом, в диапазоне частот, дБмВт

- от 200 кГц до 3,2 ГГц

от -120 до +13

Дискретность установки уровня выходного сигнала, дБ

0,01

Пределы допускаемой абсолютной погрешности установки уровня выходной мощности, Дб

±0,9

Предел допускаемого значения КСВН выхода ВЧ при волновом сопротивлении в 50 Ом

1,8

Уровень гармонических составляющих для частот свыше 1 МГц при уровне выходного сигнала менее 8 дБмВт, дБн, не более

-30

Уровень негармонических составляющих в зависимости от диапазона частот, дБн, не более до 1,6 ГГц включ.

свыше 1,6 ГГц

-60

-54

Спектральная плотность мощности фазовых шумов при отстройке 20 кГц на частотах, дБн/Гц, не более

  • - 1 ГГц

  • - 2 ГГц

  • - 3,2 ГГц

-105

-99

-95

Паразитная девиация частоты на частоте 1 ГГц, Гц, не более

9

Паразитная амплитудная модуляция, %, не более

0,02

Диапазон установки девиации частоты, в зависимости от диапазона частот, МГц

  • - до 23,4375 МГц включ.

  • - св. 23,4375 до 25 МГц включ.

  • - св. 25 до 50 МГц включ.

  • - св. 50 до 100 МГц включ.

  • - св. 100 до 200 МГц включ.

  • - св. 200 до 400 МГц включ.

  • - св. 400 до 800 МГц включ.

  • - св. 800 МГц до 1,6 ГГц включ.

  • - св. 1,6 до 3,2 ГГц включ.

от 0 до 0,5 от 0 до 0,03125 от 0 до 0,0625 от 0 до 0,125 от 0 до 0,25 от 0 до 0,5 от 0 до 1 от 0 до 2 от 0 до 4

Здесь и далее:

6f - предел допускаемой относительной погрешности установки частоты дБмВт - дБ относительно 1 мВт

дБн - дБ относительно уровня несущей

дБн/Гц - дБ относительно уровня несущей, приведённый к полосе пропускания 1 Гц

Продолжение таблицы 2

1

2

Дискретность установки девиации частоты, Гц

от 10

Пределы допускаемой абсолютной погрешности установки девиации частоты Fg при модулирующей частоте 1 кГц, Гц

±(0,04*д+20)

Коэффициент гармоник огибающей в режиме частотной модуляции при модулирующей частоте 1 кГц, %, не более

0,2

Диапазон модулирующих частот для частотной модуляции, Гц

от 10 до V105

Диапазон установки коэффициента амплитудной модуляции, %

от 0 до 100

Дискретность установки коэффициента амплитудной модуляции, %

1

Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции М при модулирующей частоте 1 кГц и М < 80 %, в диапазоне частот, %

- до 23,4375 МГц включ.

±(0,01-М+1)

- св. 23,4375 МГц

±(0,04-М+1)

Коэффициент гармоник огибающей в режиме амплитудной модуляции при глубине модуляции 30 % и модулирующей частоте

1 кГц, в диапазоне частот, %, не более

- до 23,4375 МГц включ.

1

- св. 23,4375 МГц

3

Диапазон модулирующих частот для амплитудной модуляции, Гц

от 10 до 5Ч04

Диапазон частот следования импульсов в режиме импульсной модуляции, Гц

от 0 до 5405

Время нарастания/спада радиоимпульса, нс, не более

500

Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее

80

Диапазон частот модулирующего генератора синусоидального напряжения, Г ц

от 0,1 до 105

Дискретность установки частоты модулирующего генератора, Гц

0,1

Пределы допускаемой абсолютной погрешности установки частоты модулирующего генератора £мод, Гц

±(6Имод+0,005)

Коэффициент гармоник модулирующего генератора для частот до 10 кГц, %, не более

1

Диапазон установки уровня выходного сигнала модулирующего генератора на нагрузке 1 кОм, В

от 10-2 до 2,55

Дискретность установки выходного уровня модулирующего генератора, мВ

10

Пределы допускаемой абсолютной погрешности установки амплитуды выходного напряжения модулирующего генератора U на нагрузке 1 кОм на частоте 1 кГц, мВ

±(0,02/U+10)

Диапазон установки периода следования импульсов внутреннего генератора импульсов, с

от 240"6 до 85

Диапазон установки длительности импульсов внутреннего генератора импульсов, с

от 10-6 до 1

Диапазон установки задержки импульсов, с

от 10-7 до 1

Дискретность установки временных параметров, с

10-7

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (ширина х высота х глубина), мм, не более

236x112x368

Масса, кг, не более

3,9

Параметры электропитания: напряжение переменного тока, В частота, Гц

230+23

50+0,5

Потребляемая мощность, Вт, не более

100

Рабочие условия применения:

о

  • - температура окружающей среды, С

  • - относительная влажность воздуха при температуре +25 оС, %

от 0 до +55

от 30 до 80

Хранение/транспортирование:

о

  • - температура окружающей среды, С

  • - относительная влажность воздуха при температуре +35 оС, %, не более

от -40 до +71

70

Знак утверждения типа

наносится на верхнюю панель генераторов сигналов высокочастотных R&S SMC100A методом наклейки в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Генератор сигналов высокочастотный

R&S SMC100A

1 шт.

Опции

по заказу

Кабель питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП РТ 1404-2009

1 экз.

Поверка

проводится по документу МП РТ 1404-2009 «Генераторы сигналов высокочастотные R&S SMC100A. Методика поверки», утверждённому ГЦИ СИ ФГУ «Ростест-Москва» 16.06.2009 года.

Основные средства поверки:

  • -    стандарт частоты Ч1-50 (регистрационный номер в Федеральном информационном фонде 4688-75);

  • -    частотомер электронно-счётный вычислительный Ч3-64 с блоком сменным ЯЗЧ-175 (регистрационный номер в Федеральном информационном фонде 9135-83);

  • -    ваттметр поглощаемой мощности М3-54 (регистрационный номер в Федеральном информационном фонде 7058-79);

  • -    анализатор  спектра R&S FSU3 (регистрационный номер в Федеральном

информационном фонде 41345-09);

  • -    измеритель модуляции вычислительный СК3-45 (регистрационный номер в Федеральном информационном фонде 9331-94);

  • -    измеритель нелинейных искажений автоматический С6-11 (регистрационный номер в Федеральном информационном фонде 9081-83);

  • -    вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12);

  • -    анализатор электрических цепей векторный / анализатор спектра R&S ZVL6 (регистрационный номер в Федеральном информационном фонде 37173-08);

- осциллограф цифровой запоминающий WS 452 (регистрационный номер в Федеральном информационном фонде 28220-04).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на верхнюю панель генераторов сигналов высокочастотных R&S SMC100A методом наклейки в соответствии с рисунком 2 или на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов высокочастотным R&S SMC100A

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия

Изготовители

Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany

Телефон: +49 89 41 29 0

Факс: +49 89 41 29 12 164

W eb -сайт: https://www.rohde- schwarz .com

E-mail: customersupport@rohde-schwarz.com

Фирма “Rohde & Schwarz zavod Vimperk, s.r.o”, Чехия

Адрес: Spidrova 49, 385 01 Vimperk, Czech Republic

Телефон: +420 388 452 109

Web-сайт: https://www.rohde-schwarz.com

E-mail: customersupport@rohde-schwarz.com

Заявитель

Представительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва

ИНН 9909002668

Адрес: 117335 Москва, Нахимовский проспект, дом 58, комната 3, этаж 6

Телефон: +7 (495) 981-3560

Факс: +7 (495) 981-3565

W eb -сайт: https ://www.rohde- schwarz. com/ru

E-mail: sales.russia@rohde-schwarz.com

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: http://www.rostest.ru

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в целях утверждения типа RA.RU.310639 от 16.04.2015 г.
