МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРА НИИ

___ ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

22 августа 2019 г.                                            №     1957

Москва

О внесении изменений в описание типа на весы электронные лабораторные неавтоматического действия Excellence Precision

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Меттлер-Толедо Восток» б/д приказываю:

• 1. Внести изменения в описание типа на весы электронные лабораторные неавтоматического действия Excellence Precision, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70643-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

( \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

0’1 /Ц РИЯ О G PI ИФИКЛП ЭП

Сертификат: 00E1036EE32711E880E9EO071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08,11.2018 до 08.11.2019

I                        1

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «22» августа 2019 г. № 1957

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные лабораторные неавтоматического действия Excellence Precision

Весы электронные лабораторные неавтоматического действия Excellence Precision (далее

- весы) предназначены для измерения массы при статическом взвешивании.

Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в аналого-цифровом преобразователе в цифровой код и результаты взвешивания выводятся на дисплей.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала. Все модели весов оснащаются ветрозащитной витриной.

Весы могут быть использованы для статистических измерений массы, определения плотности гидростатическим методом (с использованием специальных приспособлений), рецептурного, динамического, интервального взвешивания; а также для поверки (калибровки) гирь при условии соответствия среднего квадратического отклонения и цены деления требованиям разделам 4 и 5 ГОСТ 8.021-2015.

Весы имеют следующие устройства и функции по ГОСТ OIML R 76-1-2011 (номера пунктов указаны в скобках):

• - устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - совмещенные устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство тарирования (выборки массы тары) (Т.2.7.4);

• - устройство предварительного задания массы тары (T.2.7.5);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство индикации отклонения от нуля (п.4.5.5.);

• - полуавтоматическое устройство юстировки чувствительности (4.1.2.5);

• - обнаружение промахов (4.13.9);

• - цифровым показывающим устройством с отличающимся делением (Т.2.5.4);

• - взвешивание в единицах измерения массы - грамм, миллиграмм, карат (2.1).

Весы выпускаются в разных модификациях, отличающихся:

• - метрологическими характеристиками взвешивающего модуля;

• - конструктивным исполнением модуля терминала.

Обозначение модели весов складывается из позиций: X[X1][X2](D5)[X3] (DR)(N)[/A], где

• - X1 - условное обеспечение модификация модуля терминала: PR, SR;

• - X2 - условное обозначение взвешивающего модуля: 204, 404, 504; 303, 603, 1203, 3003, 5003, 6003, 1202, 2002, 4002, 6002, 8002, 10002, 15002, 20002, 4001, 6001, 8001, 10001, 16001, 32001, 64001, 16000, 32000, 64000;

• - D5 - (при наличии) обозначает, действительную цену деления шкалы (d = 5 мг);

• - X3 - условное обозначение размера платформы весов: S, L;

• - DR (при наличии) условное обозначение весов имеющих, дополнительный плавающий точный диапазон взвешивания, который имеет свою действительную цену деления, автоматически устанавливающуюся в зависимости от прилагаемой нагрузки;

• - N - (при наличии) условное обозначение весов с d = 1 мг без ветрозащитного кожуха;

• - А - обозначает соответствие требованиям ГОСТ OIML R 76-1-2011.

Весы имеют следующие режимы работы, не связанные со взвешиванием (4.20):

• - счетный режим;

• - суммирование;

• - формулирование;

• - статистическая обработка;

• - вычисление процентных соотношений.

Весы имеют защищенные интерфейсы передачи данных: четыре USB (одно USB устройство, три USB хоста), один Ethernet (RJ45) для автоматического протоколирования результатов в соответствии со стандартами ISO/GLP и сохранения протоколов измерения.

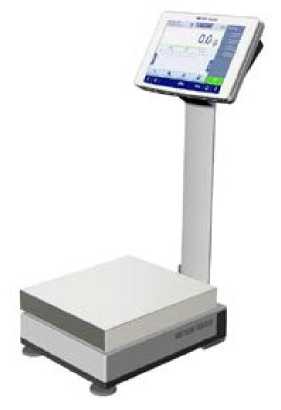

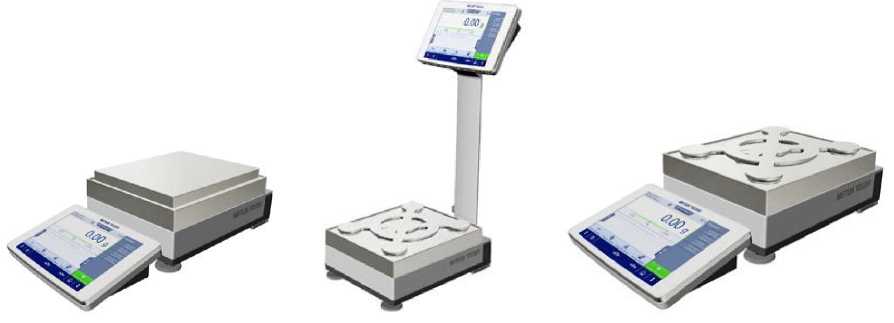

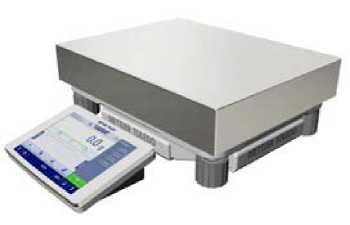

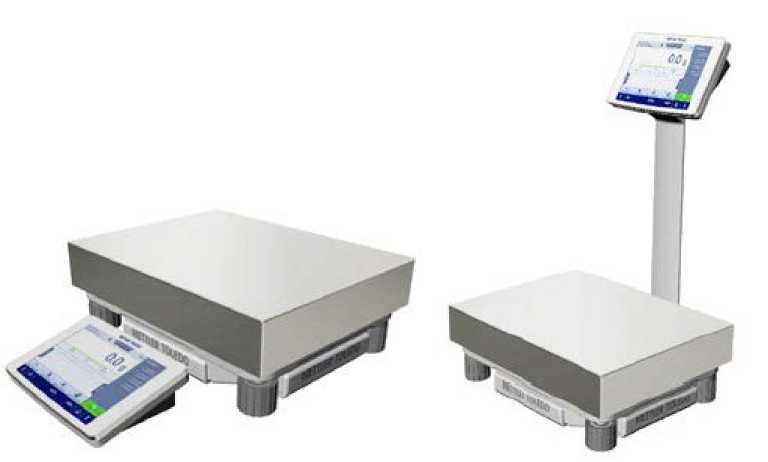

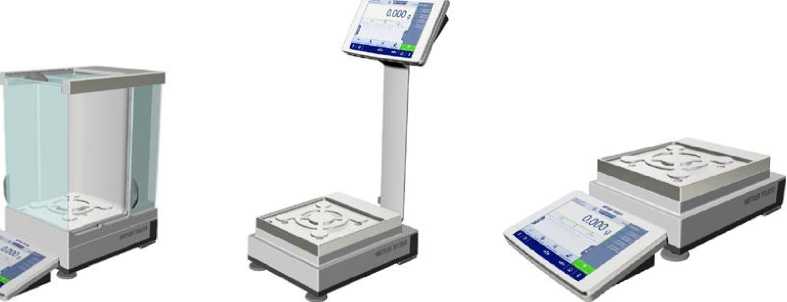

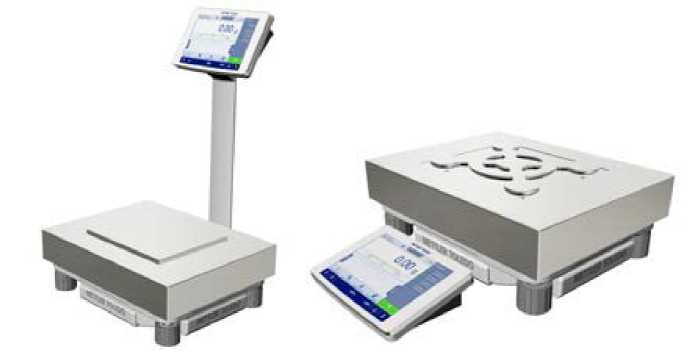

Общий вид весов показан на рисунках 1а-1д.

Рисунок 1а - Общий вид весов с действительной ценой деления d=0,1 мг;

Условное обозначение взвешивающего модуля: 204, 404, 504

Рисунок 1б - Общий вид весов с действительной ценой деления d=1 мг;

Условное обозначение взвешивающего модуля: 303, 603, 1203, 3003, 5003, 6003

Рисунок 1в - Общий вид весов с действительной ценой деления d=10 мг;

Условное обозначение взвешивающего модуля: 1202, 2002, 4002, 6002, 8002, 10002

Рисунок 1г - Общий вид весов с действительной ценой деления d=10 мг; Условное обозначение взвешивающего модуля: 15002, 20002

Рисунок 1д - Общий вид весов с действительной ценой деления d=0,1 г;

Условное обозначение взвешивающего модуля: 4001, 6001, 8001, 10001, 16001, 32001, 64001

Рисунок 1е - Общий вид весов с действительной ценой деления d=1 г;

Условное обозначение взвешивающего модуля: 16000, 32000, 64000

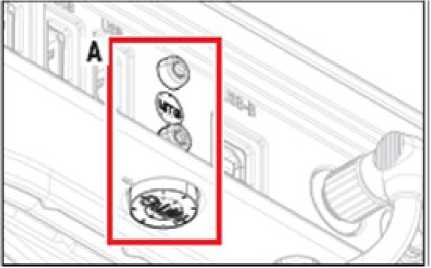

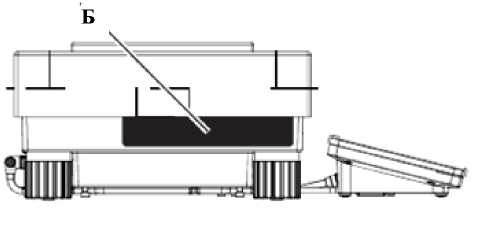

Схема нанесения идентификационных маркировок и защитных пломб на весы представлены на рисунке 2.

Вид сзади

Б

На рисунке 2 использованы следующие обозначения:

А - защитная пломба:

Б - маркировочный шильдик:

2

1

Mettler-Toledo GmbH

Im Langacher44 8606 Greifensee Switzerland

Made in Switzerland

May be covered by one or nwe paient(s). see. wwwmt com rtma racing

12V ™ 2.25A

На маркировочном шильдике указана следующая информация:

• 1. Номер в Государственном реестре средств измерений РФ;

• 2. Класс точности по ГОСТ OIML R76-1-2011;

• 3. Знак утверждения типа;

• 4. Евразийское соответствие;

• 5. Наименование модели;

• 6. Заводская маркировка /A указывающая на соответствие конструкции весов и встроенного программного обеспечения требованиям ГОСТ OIML R76-1-2011;

• 7. Особый диапазон рабочих температур по ГОСТ OIML R76-1-2011;

• 8. Максимальная и минимальная нагрузка в виде: Max, Min;

• 9. Поверочный интервал весов: e;

• 10. Действительная цена деления шкалы: d.

Программное обеспечение (далее - ПО) весов является встроенным и привязано к электрической схеме весов, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств с встроенным ПО.

Метрологически значимая часть ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти, расположенной внутри весового модуля.

ПО загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без нарушения защитной пломбы.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов или по запросу через меню ПО модуля терминала.

Идентификационные данные ПО приведены в таблице 1. Данные по цифровому идентификатору недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования.

Таблица 1- Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-20 1 4 - высокий.

Таблица 2 - Метрологические характеристики

продолжение Таблицы 2

продолжение Таблицы 2

Таблица 3 - Основные технические характеристики

Таблица 4 - Масса и габаритные размеры

наносится на маркировочный шильдик, расположенный на взвешивающем модуле весов и типографским способом на титульный лист руководства по эксплуатации.

Таблица 5 - Комплектность

осуществляется по Приложению ДА ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основные средства поверки:

Рабочие эталоны 1-го, 2-го разряда по приказу Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационном документе

Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

Техническая документация фирмы «Mettler-Toledo GmbH», Швейцария

Фирма «МеШег-ТоЬёо GmbH», Швейцария

Адрес: Im Langacher, 8606 Greifensee, Switzerland

Телефон +41 44 944 22 11, факс +41 44 944 30 60

Web-сайт: www.mt.com

Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток») ИНН 7705125499

Адрес: 101000, г. Москва, Сретенский бульвар, д. 6/1, стр.1 комн.8, 10, 16

Телефон, факс: (495) 651-98-86, 621-92-11, (499) 272-22-74

Web-сайт: www.mt.com

Е-mail: inforus@mt.com

Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»

Адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4

Телефон: (343) 350-26-18, факс: (343) 350-20-39

Е-mail: uniim@uniim.ru
