№1346 от 19.06.2017
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 28359
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 64721 "Аппараты высоковольтные испытательные АВИЦ"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ19 июня 2017 г.
№ 1346
Москва
О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 64721 «Аппараты высоковольтные испытательные АВИЦ»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями ООО «ПК «Высоковольтные технологии» от 29 мая 2017 г. б/н приказываю:
-
1. Внести изменения в описание типа на аппараты высоковольтные испытательные АВИЦ, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66233-16, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 64721 «Аппараты высоковольтные испытательные АВИЦ» на последующие 5 лет.
-
3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или инливидуа ттьном> предпринимателю. ■
-
4. Контроль за исполь ениёйигакеткжиг^^ з i собой.
г хранится в системе электронного документооборота
Федеральное агентство по техническому регулированию и метрологии.
Заместитель Руководителя
Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017
к____—_____С.С.Голубев
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппараты высоковольтные испытательные АВИЦНазначение средства измерений
Аппараты высоковольтные испытательные АВИЦ (далее - аппараты) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.
Описание средства измерений
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего сглаживающего конденсатора.
Аппарат состоит из блока высоковольтного и блока управления.
Блок управления с помощью кабеля соединяется с блоком высоковольтным. Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления. Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения, регулирования и отключения высокого напряжения, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП, установленного в блоке высоковольтном.
Блок высоковольтный содержит высоковольтный трансформатор, выходы которого через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлён через токоизмерительный резистор. К высоковольтному выводу подключен делитель высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).
Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный выполнен в виде бака, заполненного маслом.
Аппараты выпускаются в следующих модификациях АВИЦ-70, АВИЦ-80, АВИЦ-120 и АВИЦ-175, которые отличаются максимальным выходным напряжением и силой постоянного и переменного тока, а также пределами допускаемой относительной основной погрешности измерений.
Аппараты предназначены для проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

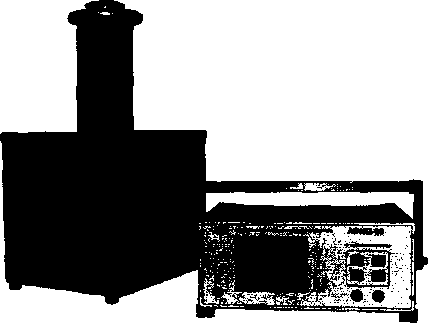

Аппарат высоковольтный испытательный АВИЦ-120

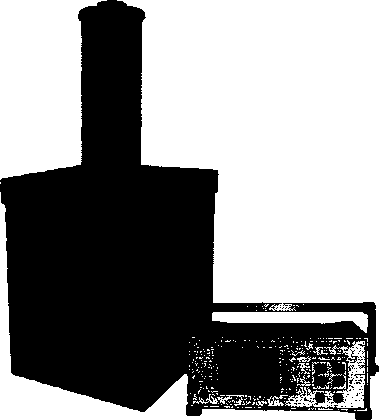

Аппарат высоковольтный испытательный АВИЦ-175

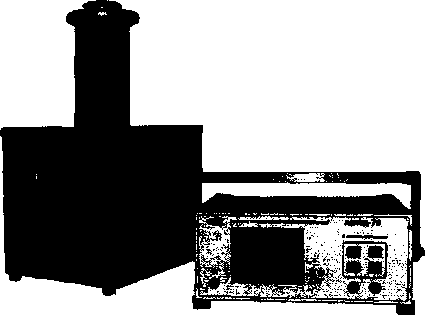

Аппарат высоковольтный испытательный АВИЦ-80
Рисунок 1 - Общий вид средства измерений

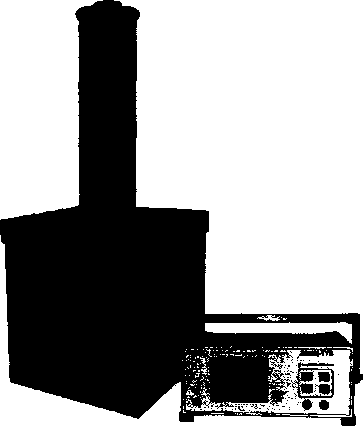

Аппарат высоковольтный испытательный АВ ИЦ-70
Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки
Программное обеспечение
В аппаратах используется программное обеспечение (далее - ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.
ПО проборов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
avid 20 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.11 |
|
Цифровой идентификатор ПО |
5E8324CA60D7DD6616DC5EB530A60727 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений напряжения переменного тока промышленной частоты, кВ
|
от 1 до 50 от 1 до 70 от 3 до 100 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, %
|
±(l,0+0,04(50/U)-l)* +(1,0+0,04(70/U)-1)* ±(2,0+0,02 (100/U)-l)* |
|
Диапазоны измерений силы переменного тока промышленной частоты, мА
|
от 0,05 до 30,00 от 0,1 до 50,0 от 2,0 до 35,0 |
|
Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты, %
|
±(2,0+0,1(30/1)-1)** ±(2,0+0, Г (50/1)-1)** ±(2,0+0,02 (35/1)-1)** ±(2,0+0,025 (35/1)-1)** |
|
Диапазон измерений напряжения постоянного тока, кВ
|
от 1,0 до 70,0 от 1,0 до 80,0 от 0,1 до 120,0 от 0,1 до 175,0 |
|
Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 10 нФ), %
|
±(1,0+0,04-(70/U)-1)* +(l,0+0,04(80/U)-l)* ±(2,0+0,02 (120/U)-l)* ±3,0 |
|
Диапазоны измерений силы постоянного тока, мА
|
от 0,05 до 15,00 от 0,1 до 15,0 от 0,1 до 12,0 |
|
1 |
2 |
|
Пределы допускаемой относительной основной погрешности измерений силы постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 10 нФ), %
|
+(2,0+0,Г(15/1)-1)** ±(2,0+0,02 (15/1)-1)** ±(2,0+0,025-(12/1)-1)** |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 °C, в долях от пределов допускаемой основной погрешности |
±0,005 |
|
Нормальные условия применения:
|
от+15 до +25 от 30 до 80 от 84 до 106 |
|
* где U - измеренное значение, кВ ** где I - измеренное значение, мА |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания:
|
220+22 50 |
|
Потребляемая мощность при отсутствии тока нагрузки, В А, не более |
300 |
|
Габаритные размеры средства измерений, мм, не более | |
|
Блока управления | |
|
- высота |
165 |
|
- ширина |
300 |
|
- длина |
410 |
|
Блока высоковольтного | |
|
- высота для АВИЦ-70 |
550 |
|
- высота для АВИЦ-80 |
560 |
|
- высота для АВИЦ-120 |
1020 |
|
- высота для АВИЦ-175 |
1180 |
|
- ширина для АВИЦ-70 и АВИЦ-80 |
275 |
|
- ширина для АВИЦ-120 и АВИЦ-175 |
430 |
|
- длина для АВИЦ-70 и АВИЦ-80 |
360 |
|
-длинадля АВИЦ-120 и АВИЦ-175 |
460 |
|
Масса, кг, не более | |
|
- блока управления для АВИЦ-70 |
11 |
|
- блока управления для АВИЦ-80 |
13 |
|
- блока управления для АВИЦ-120 и АВИЦ-175 |
18 |
|
- блока высоковольтного для АВИЦ-70 |
26 |
|
- блока высоковольтного для АВИЦ-80 |
30 |
|
- блока высоковольтного для АВИЦ-120 |
75 |
|
- блока высоковольтного для АВИЦ-175 |
78 |
|
1 |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -20 до +40 |
|
- относительная влажность, % |
до 95 при +25 °C |
|
- атмосферное давление, кПа |
от 70 до 106,7 |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
7000 |
Знак утверждения типа
наносится на лицевую панель блока управления и типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модификация АВ] |
ИЦ-70 | |
|
Блок управления |
ПКАВ.422199.008.01 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.008.03 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.05 |
1 шт. |
|
Паспорт |
ПКАВ.422199.008 ПС |
1 экз. |
|
Методика поверки |
МП206.1-097-2016 с изменением № 1 |
1 экз. |
|
Модификация АВ |
ИЦ-80 | |
|
Блок управления |
ПКАВ.422199.008.02 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.008.04 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.05 |
1 шт. |
|
Паспорт |
ПКАВ.422199.008-01 ПС |
1 экз. |
|
Методика поверки |
МП206.1-097-2016 с изменением № 1 |
1 экз. |
|
Модификация АВИЦ-120 | ||
|
Блок управления |
ПКАВ.422199.003.01 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.003.02 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.05 |
1 шт. |
|
Паспорт |
ПКАВ.422199.003 ПС |
1 экз. |
|
Методика поверки |
МП206.1-097-2016 с изменением № 1 |
1 экз. |
|
Модификация АВИЦ-175 | ||
|
Блок управления |
ПКАВ.422199.003.01-01 |
1 шт. |
|
Блок высоковольтный |
ПКАВ.422199.003.03 |
1 шт. |
|
Кабель соединительный |
ПКАВ.422199.003.06 |
1 шт. |
|
Паспорт |
ПКАВ.422199.003-01 ПС |
1 экз. |
|
Методика поверки |
МП206.1-097-2016 с изменением № 1 |
1 экз. |
Поверка
осуществляется по документу МП 206.1-097-2016 с изменением № 1 «Аппараты высоковольтные испытательные АВИЦ. Методика поверки», утвержденному ФГУП «ВНИИМС» 20 мая 2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.832-2013;
Рабочий эталон 2-го разряда по ГОСТ Р 8.833-2013;
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008;
Рабочий эталон 2-го разряда по ГОСТ 8.027-2001;
Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011;
Рабочий эталон 2-го разряда по ГОСТ 8.022-91.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель или на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратам высоковольтным испытательным АВИЦ
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ;
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ;
ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10'2 до 2 109 Гц;
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от Г10'8 до 100 А в диапазоне частот от Г10'1 до 1 ТО6 Гц;
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10 в ст. минус 16 до 30 А;
ТУ 4221-008-22378101-2017. Аппараты высоковольтные испытательные АВИЦ. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Приборостроительная компания «Высоковольтные технологии» (ООО «ПК «Высоковольтные технологии»)
ИНН 3444208246
Юридический адрес: 400074, г. Волгоград, ул. Козловская, дом 71, оф.39
Телефон: (8442) 95-51-06
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495)437-55-77
Web-сайт: www.vniims.ru; E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
