МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

03 ноября 2022 г.

2796

Москва

Об утверждении типов средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

1. Утвердить:

типы средств измерений, сведения о которых прилагаются к настоящему приказу;

описания типов средств измерений, прилагаемые

к настоящему приказу.

2. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
3. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

Е.Р Лазаренко

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

сертификат: 029D1098000BAE27A64C995DDB060203A9 Кому выдан: Лазаренко Евгений Русланович действителен: с 27.12.2021 до 27.12.2022

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2796 Сведения

об утвержденных типах средств измерений

№ п/ п

Наименование типа

Обозначение типа

Код характера произ-

вод-

ства

Рег. Номер

Зав. номер(а) *

Изготовители

Правообладатель

Код иден-тифи-кации производства

Методика поверки

Интервал между поверками

Заявитель

Юридическое лицо, проводившее испытания

Дата утверждения акта

Порозиметры гелиевые

СМП-

ПГ

87255-22

КТ.1102, КТ.1107

Общество с ограниченной ответственностью "Кортех" (ООО "Кор-тех"), Московская обл., г. Мытищи

ОС

МП 110251-2021

1 год

Общество с ограниченной ответственностью "Кортех" (ООО "Кор-тех"), Московская обл., г. Мытищи

УНИИМ - филиал ФГУП "ВНИИМ им.Д.И. Менделеева, г. Екатеринбург

25.04.2022

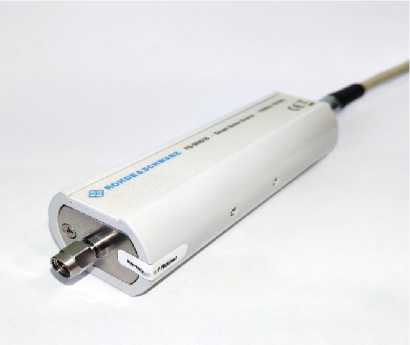

Генераторы шума

FS-

SNS18

87256-22

101829

Фирма "Rohde&Schwa rz GmbH &Со.

КG", Германия

Фирма "Rohde&Schwa rz GmbH &Со.

КG", Германия

ОС

651-22-015

МП

1 год

Общество с ограниченной ответственностью "РОДЕ и ШВАРЦ РУС" (ООО "РОДЕ и

ШВАРЦ

РУС"), г. Москва

ФГУП "ВНИИФТРИ", Московская обл., г. Солнечногорск, р.п. Менделеево

16.02.2022

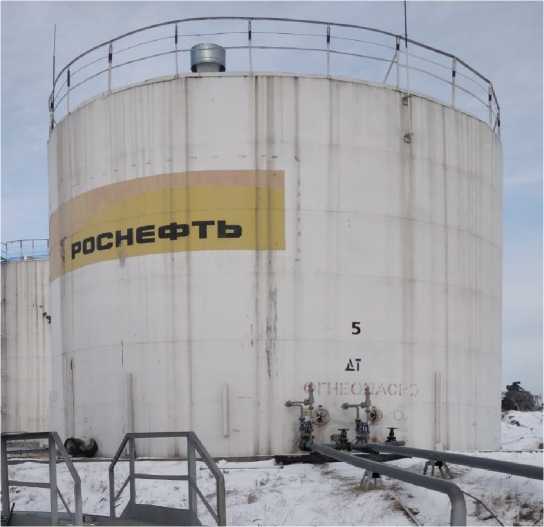

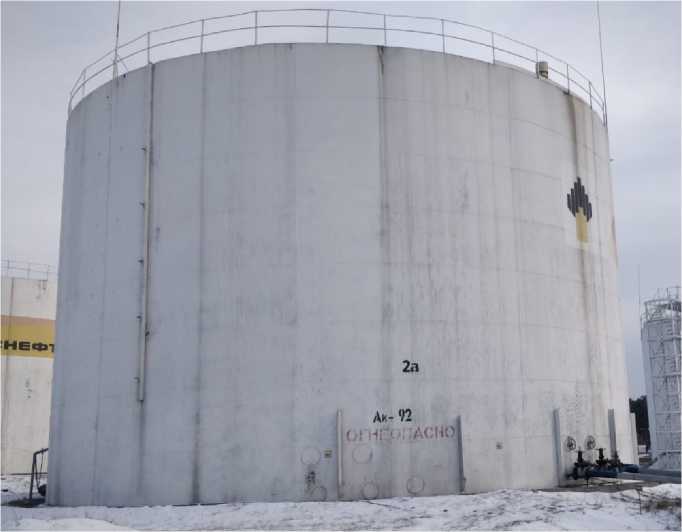

Резервуары стальные вертикальные цилиндрические

РВС-

3000

87257-22

1, 2а, 7, 8

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика

Акционерное общество "Бу-рятнефтепро-дукт" (АО

"БНП"),

Республика

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Бу-рятнефтепро-дукт" (АО

"БНП"),

Республика

ООО ИК "СИ-

БИНТЕК",

г. Москва

15.07.2022

Бурятия, г. Улан-Удэ

Резервуары стальные вертикальные цилиндрические

РВС-

1000

87258-22

2, 5, 77

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика

Бурятия, г. Улан-Удэ

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика Бурятия,

г. Улан-Удэ

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика Бурятия, г. Улан-Удэ

ООО ИК "СИ-

БИНТЕК", г. Москва

15.07.2022

Резервуары стальные вертикальные цилиндрические

РВС-200

87259-22

5, 8, 9

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"),

Республика Бурятия, г. Улан-Удэ

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика

Бурятия, г. Улан-Удэ

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика Бурятия, г. Улан-Удэ

ООО ИК "СИ-

БИНТЕК", г. Москва

15.07.2022

Резервуары стальные вертикальные цилиндрические

РВС-2000

87260-22

3, 9а, 10а

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"),

Республика Бурятия, г. Улан-Удэ

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика

Бурятия, г. Улан-Удэ

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика Бурятия, г. Улан-Удэ

ООО ИК "СИ-

БИНТЕК", г. Москва

15.07.2022

Резервуары стальные вертикальные цилиндрические

РВС-400

87261-22

91, 92, 99

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"),

Республика Бурятия, г. Улан-Удэ

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика

Бурятия, г. Улан-Удэ

ОС

ГОСТ

8.570-2000

5 лет

Акционерное общество "Бу-рятнефтепро-дукт" (АО "БНП"), Республика Бурятия, г. Улан-Удэ

ООО ИК "СИ-

БИНТЕК", г. Москва

15.07.2022

Анализаторы рентгено-флуоресцентные

TrueXR

87262-22

2311131, 2312124,

2312505, 1013045,

1012859

Фирма "LAN-

Scientific Co.,

Ltd.", Китай

Фирма "LAN-

Scientific Co.,

Ltd.", Китай

ОС

МП 53221-2022

1 год

Общество с ограниченной ответственностью "СИ-

НЕРКОН-Сервис" (ООО "СИНЕРКОН-Сервис"),

УНИИМ - филиал ФГУП "ВНИИМ им.

Д.И. Менделеева", г. Екатеринбург

07.09.2022

г. Москва

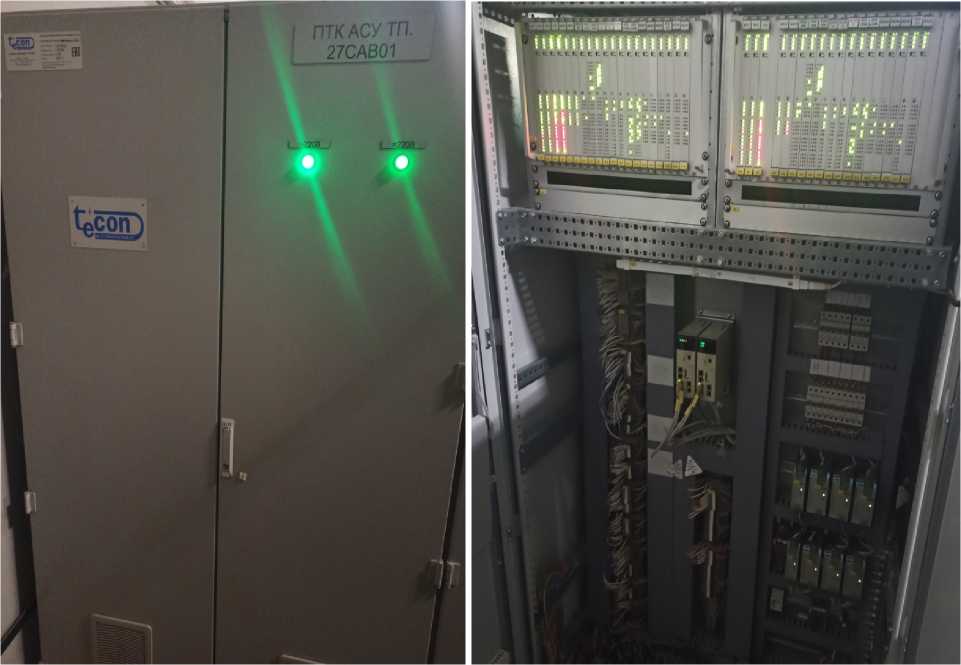

Система измерительно-управляющая АСУ ТП Автовской ТЭЦ (ТЭЦ-15) Невский ПАО "ТГК-1"

Обозначение отсутствует

87263-22

012

Акционерное

общество

"ТЕКОН-

Инжиниринг" (АО "ТЕКОН-

Инжиниринг"), г. Москва

Акционерное

общество

"ТЕКОН-

Инжиниринг" (АО "ТЕКОН-

Инжиниринг"),

г. Москва

ОС

МП 201019-2022

3 года

Акционерное общество "Сибтехэнер-го" (АО

"Сибтехэнер-го"), г. Новосибирск

ФГБУ

"ВНИИМС",

г. Москва

02.09.2022

10.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Архбум Тиссью Групп"

Обозначение отсутствует

87264-22

845.1

Акционерное

общество

"РЭС Групп"

(АО "РЭС

Групп"),

г. Владимир

Общество с ограниченной ответственностью "Интеллектуальные энергетические решения" (ООО "ИЭР"), г. Москва

ОС

МП СМО-2609-2022

4 года

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

АО "РЭС

Групп", г. Владимир

26.09.2022

11.

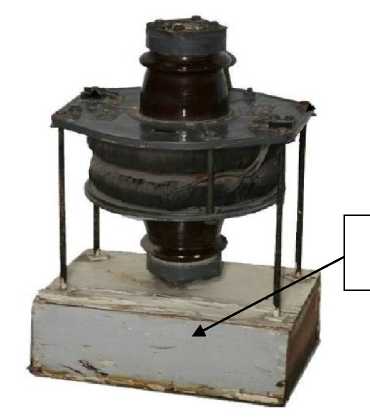

Трансформаторы тока

ТПШФА

87265-22

3401, 3365, 35082,

116365, 123159,

123162

МЗП "Электроаппарат" ГЭП,

г. Ленинград (изготовлены в 1956 - 1962 гг.)

МЗП "Электроаппарат" ГЭП,

г. Ленинград

ОС

ГОСТ

8.217-2003

4 года

Общество с ограниченной ответственностью "Воркутинские ТЭЦ" (ООО "Воркутинские ТЭЦ"), Республика

Коми, г. Воркута, пгт. Северный

ФБУ "Ростест-Москва", г. Москва

09.09.2022

12.

Система ав-томатизиро-ванная ин-формацион-но-

Обозначение отсутствует

87266-22

001

Общество с ограниченной ответственностью "Систе-мыРелейной

Акционерное общество "Газпром энергосбыт Тюмень" (АО "Газпром

ОС

МП 0872022

4 года

Общество с ограниченной ответственностью "Системы Релейной За-

ООО "Спец-энергопроект", г. Москва

03.10.2022

измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Газпром энергосбыт Тюмень" (ООО "БК-АЛПРОФ")

Защиты" (ООО "Системы Релейной Защиты"), г. Москва

энергосбыт Тюмень"), г. Сургут

щиты" (ООО "Системы Релейной Защиты"), г. Москва

13.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС

КУЭ) АО "Красноярский завод синтетического каучука"

Обозначение отсутствует

87267-22

1068

Акционерное общество "РЭС Групп" (АО "РЭС Групп"), г. Владимир

Акционерное общество "Красноярский завод синтетического каучука" (АО

"КЗСК"),

г. Красноярск

ОС

МП СМО-2809-2022

4 года

Акционерное общество "РЭС

Групп" (АО

"РЭС Групп"),

г. Владимир

АО "РЭС

Групп",

г. Владимир

30.09.2022

14.

Система ав-томатизиро-ванная ин-формацион-но-измерительная коммерческого учета электроэнергии (АИИС

КУЭ) ООО "АРСТЭМ-

Обозначение отсутствует

87268-22

001

Общество с ограниченной ответственностью

"АРСТЭМ-

ЭнергоТрейд" (ООО

"АРСТЭМ-

Энер-гоТрейд"),

г. Екатеринбург

Общество с ограниченной ответственностью

"АРСТЭМ-

ЭнергоТрейд" (ООО

"АРСТЭМ-

Энер-гоТрейд"),

г. Екатеринбург

ОС

МП 0862022

4 года

Общество с ограниченной ответственностью

"АРСТЭМ-

ЭнергоТрейд" (ООО

"АРСТЭМ-

ЭнергоТрейд"),

г. Екатеринбург

ООО "Спец-энергопроект",

г. Москва

28.09.2022

Энер-гоТрейд" для электроснабжения предприятий

РМК

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «03» ноября 2022 г. № 2796

Лист № 1

Всего листов 5

Регистрационный № 87255-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Порозиметры гелиевые СМП-ПГ

Назначение средства измерений

Порозиметры гелиевые СМП-ПГ (далее - порозиметры) предназначены для измерений объёма и открытой пористости газоволюметрическим методом.

Описание средства измерений

Принцип действия порозиметров основан на вытеснении инертного газа анализируемым образцом из измерительной камеры. По изменению показаний датчика давления при открытии камеры сравнения оценивается объем вытесненного газа, равный объему твердой фазы анализируемого пористого образца, введенного в измерительную камеру. На основе данных об измерении объёма твердой фазы образца и его геометрических параметров производится расчет открытой пористости образца.

Конструктивно порозиметры представляют собой автоматизированную систему измерений параметров объёма и открытой пористости образцов керна. Порозиметр состоит из следующих блоков: измерительные камеры, камеры сравнения известного объёма, блок измерения температуры и давления газа, блок манифольда, система пневматических клапанов, контроллер управления, а также периферийные блоки, отвечающие за функционирование основных.

Нанесение знака поверки на порозиметры не предусмотрено. Порозиметры имеют заводские номера, расположенные на передней панели средств измерений. Заводской номер имеет буквенно-цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.

Пломбирование порозиметров не предусмотрено. Конструкция порозиметров обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, местам настройки (регулировки).

Общий вид порозиметров представлен на рисунке 1. Место расположения заводского номера и знака утверждения типа номера представлено на рисунке 2.

Приказ Росстандарта №2796 от 03.11.2022, https://oei-analitika.ru

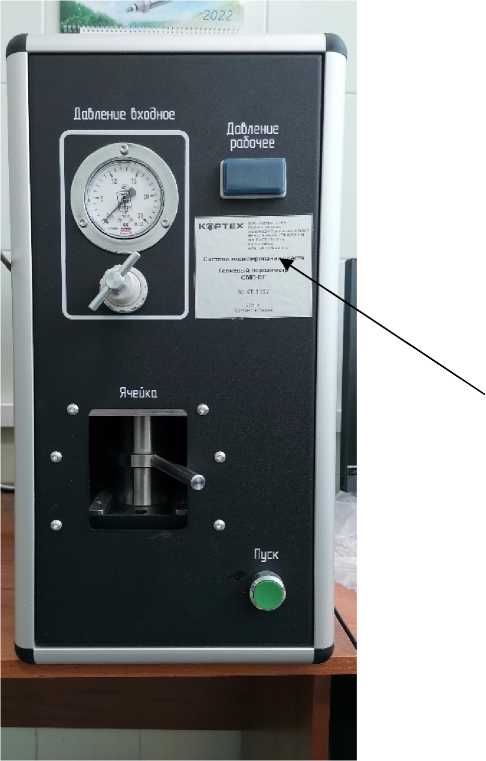

Рисунок 1 - Общий вид порозиметров гелиевых СМП-ПГ

Рисунок 2 - Место расположения заводского номера и знака утверждения типа

Программное обеспечение

Порозиметры оснащены внешним программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (ПО) порозиметров приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СМП-ПГ
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений объёма, см³	от 0 до 40
Пределы допускаемой абсолютной погрешности измерений объёма в поддиапазоне от 0 до 10 см³ включ., см³	± 0,05
Пределы допускаемой относительной погрешности измерений объёма в поддиапазоне св. 10 до 40 см³ включ., %	± 0,5
Диапазон измерений открытой пористости, %	от 0,6 до 52
Пределы допускаемой абсолютной погрешности измерений открытой пористости в поддиапазоне от 0,6 % до 10,0 % включ., %	± 0,3
Пределы допускаемой относительной погрешности измерений открытой пористости в поддиапазоне св. 10,0 % до 52 % включ., %	± 3
Диапазон показаний объёма, см³	от 0 до 70
Диапазон показаний открытой пористости, %	от 0 до 60

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Диаметр исследуемых образцов цилиндрической формы, мм	от 8 до 110
Длина исследуемых образцов цилиндрической формы, мм, не более	130
Сторона ребра исследуемы образцов кубической формы, мм	30, 40, 50
Поровое давление, МПа, не более	1,6
Поддерживаемые газы	гелий, азот
Входное давление сжатых газов для проведения измерений, МПа	2,0
Входное давление сжатого воздуха для управления системой пневматических клапанов и создания давления обжима, МПа	от 0,45 до 0,65
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц	220±11 50/60

Наименование характеристики	Значение
Габаритные размеры, мм, не более
- высота	600
- ширина	350
- длина	600
Масса, кг, не более	70
Условия эксплуатации:
- температура окружающей среды, °С	от +20 до +30
- относительная влажность, %	от 10 до 80

Знак утверждения типа наносится на корпус порозиметра.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Порозиметр гелиевый	СМП-ПГ	1 шт.
Набор образцов пористости и калибровочных дисков	-	1 комплект
Расходные материалы и ЗИП	-	1 комплект
Персональный компьютер	-	1 шт.
Комплект кабелей	-	1 шт.
Программное обеспечение	СМП-ПГ	1 шт.
Руководство по эксплуатации	01440184.441424.ПГ РЭ	1 экз.
Паспорт	01440184.441424.XXXXXX* ПС	1 экз.
Методика поверки	-	1 экз.
* - заводской номер порозиметра

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации 01440184.441424.ПГ РЭ, раздел 1 «Описание и работа».

Нормативные и технические документы, устанавливающие требования к порозиметрам гелиевым СМП-ПГ

Порозиметр гелиевый «СМП-ПГ». Технические условия. ТУ 28.99.39-004-0144401842021;

Приказ Росстандарта от 15 марта 2021 г. №315 «Об утверждении Государственной поверочной схемы для средств измерений удельной адсорбции газов, удельной поверхности, удельного объема пор, размера пор, открытой пористости и коэффициента газопроницаемости твердых веществ и материалов».

Правообладатель

Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)

ИНН 5029202619

Адрес: 141006, г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205

Изготовитель

Общество с ограниченной ответственностью «Кортех» (ООО «Кортех»)

ИНН 5029202619

Адрес юридического лица: 141006, г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205

Адрес места осуществления деятельности: 141006, г. Мытищи, Рупасовский 2-й пер., литера № 3, оф.205

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)

ИНН 7809022120

Адрес: 620075, г. Екатеринбург, улица Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных № RA.RU.311373.

Лист № 1

Всего листов 4

Регистрационный № 87256-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ

Генераторы шума FS-SNS18

Назначение средства измерений

Генераторы шума FS-SNS18 (далее - ГШ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шумового радиоизлучения (далее - СПМШ) на выходе при работе с измерителями коэффициента шума, анализаторами спектра при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств.

Описание средства измерений

Принцип действия ГШ основан на возникновении СВЧ шумового сигнала при электрическом пробое p-n перехода твердотельного лавинно-пролетного диода (ЛПД). Источником шумового излучения в случае лавинного пробоя являются как дробовые флуктуации тока диода, так и флуктуации коэффициента умножения лавины.

Конструктивно ГШ выполнены в моноблочном исполнении и состоят из стабилизатора тока, генераторной секции и аттенюатора. Стабилизатор тока обеспечивает режим работы ЛПД - основного элемента генераторной секции, которая также включает в себя пассивную цепь, согласующую выходное сопротивление ЛПД с входным сопротивлением аттенюатора. Аттенюатор служит для уменьшения мощности шумов до заданного уровня и улучшения согласования выхода СВЧ ГШ с внешней нагрузкой.

На боковой панели ГШ располагается маркировка с обозначением его типа и заводского номера.

Общий вид ГШ представлен на рисунке 1.

Общий вид ГШ с обозначением мест нанесения знака утверждения типа, место нанесения заводского номера и защиты от несанкционированного доступа в виде пломбировки представлен на рисунке 2.

Рисунок 1 - Общий внешний вид ГШ

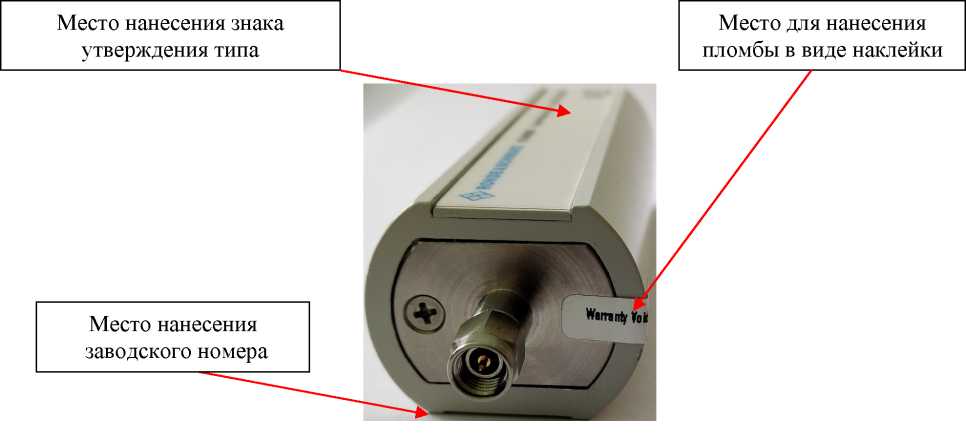

Рисунок 2 - Общий вид ГШ с обозначением мест нанесения знака утверждения типа, место нанесения заводского номера и защиты от несанкционированного доступа

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон рабочих частот, ГГ ц	от 0,01 до 18,00
Диапазон воспроизведения СПМШ, дБ	от 5 до 7
Пределы допускаемой абсолютной погрешности воспроизведения уровня СПМШ, дБ: - в диапазоне частот от 0,01 до 8,00 ГГц включ.	±0,10
- в диапазоне частот св.8,00 до 18,00 ГГц включ.	±0,13
КСВН выхода СВЧ, не более: - в диапазоне частот от 0,01 до 5,00 ГГц включ.	1,10
- в диапазоне частот св. 5,0 до 15,0 ГГц включ.	1,15
- в диапазоне частот св. 15,0 до 18,0 ГГц включ.	1,25

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Тип соединителя СВЧ выхода	SMA, вилка
Номинальное значение выходного сопротивления, Ом	50
Напряжение питания постоянного тока, В	от 26 до 30
Габаритные размеры, мм, не более:
- длина	130,0
- ширина	38,0
- высота	30,5
Масса, кг, не более	0,275

Продолжение таблицы 2

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С
- относительная влажность окружающего воздуха при температуре

+ 22 °С, %

- атмосферное давление кПа (мм рт.ст.)

от +5 до +45

до 80

от 84,0 до 106,7

(от 630 до 800)

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса ГШ в виде шильды.

Комплектность средства измерений

Таблица 3 - Комплектность ГШ

Наименование	Обозначение	Кол-во, шт
ГШ	FS-SNS18	1
Интерфейсный кабель	SNSCABLE или SNSCABLE-Y	1
Руководство по эксплуатации	1338.8050.02 - 02	1
Паспорт	-	1
Упаковка	-	1

Сведения о методиках (методах) измерений

приведены в разделе 2 «Измерительная установка» документа 1338.8050.02 - 02 «Генератор шума FS-SNS18. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.860-2013 «ГСИ. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц»;

Техническая документация изготовителя.

Правообладатель

Фирма «Rohde&Schwarz GmbH &Со. KG», Германия

Адрес: Muehldorfstrasse 15, 81671 Munich, Germany Телефон: +49 89 41 29 0

Web-сайт: https://www.rohde-schwarz.com

E-mail: info@rohde-schwarz.com

Изготовитель

Фирма «Rohde&Schwarz GmbH &Со. KG», Германия Адрес: Muehldorfstrasse 15, 81671 Munich, Germany Телефон: +49 89 41 29 0

Web-сайт: https://www.rohde-schwarz.com

E-mail: info@rohde-schwarz.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево, промзона ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

E-mail: office@vniiftri.ru

Web-сайт: www.vniiftri.ru

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

Лист № 1

Всего листов 3

Регистрационный № 87257-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-3000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками. Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Заводской номер резервуара нанесен в виде буквенно-цифрового обозначения, состоящего из арабской цифры и буквы, аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВС-3000 с заводскими №№ 1, 2а, 7, 8 расположены: Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1, АО «БНП», Улан-Удэнская нефтебаза.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров представлен на рисунке 1.

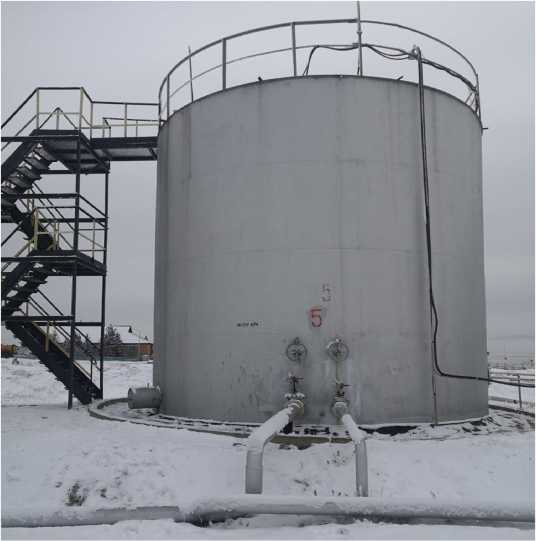

Рисунок 1 - Общий вид резервуаров РВС-3000

Лист № 2

Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	3000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-3000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Правообладатель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Изготовитель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Лист № 3 Всего листов 3

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

ИНН 7708119944

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Лист № 1

Всего листов 3

Регистрационный № 87258-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-1000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-1000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВС-1000 с заводскими №№ 2, 5, 77 расположены: Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1, АО «БНП», Улан-Удэнская нефтебаза.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров представлен на рисунке 1.

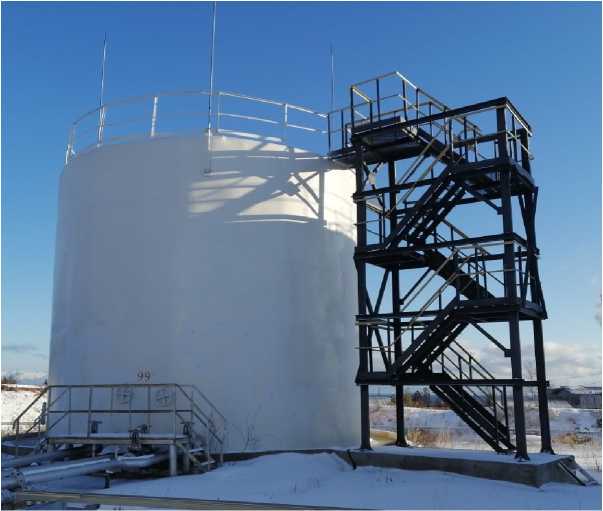

Рисунок 1 - Общий вид резервуаров РВС-1000

Лист № 2

Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	1000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-1000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Правообладатель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Изготовитель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Лист № 3 Всего листов 3

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

ИНН 7708119944

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Лист № 1

Всего листов 3

Регистрационный № 87259-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-200

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-200 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары РВС-200 с заводскими №№ 5, 8, 9 расположены: Республика Бурятия, с. Тахой, ул. Цыренова, уч. 18, АО «БНП», Сульфатская нефтебаза.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров РВС-200

Лист № 2

Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	200
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-200	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Правообладатель

Акционерное общество «Бурятнефтепродукт» (АО «БНП») Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1 ИНН 0323031768

Изготовитель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

ИНН 0323031768

Лист № 3 Всего листов 3

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

ИНН 7708119944

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Лист № 1

Всего листов 3

Регистрационный № 87260-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-2000

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Заводской номер резервуара в виде буквенно-цифрового обозначения, состоящего из арабских цифр и буквы, нанесен аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.

Резервуары РВС-2000 с заводскими №№ 3, 9а, 10а расположены: Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1, АО «БНП», Улан-Удэнская нефтебаза.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров РВС-2000

Лист 2

Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	2000
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-2000	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Правообладатель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Изготовитель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Лист 3 Всего листов 3

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

ИНН 7708119944

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Лист № 1

Всего листов 3

Регистрационный № 87261-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Резервуары стальные вертикальные цилиндрические РВС-400

Назначение средства измерений

Резервуары стальные вертикальные цилиндрические РВС-400 (далее - резервуары) предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание средства измерений

Резервуары РВС-400 с заводскими №№ 91, 92, 99 расположены: Республика Бурятия, г. Северобайкальск, ул. Промышленная, д. 1, АО «БНП», Северобайкальская нефтебаза.

Пломбирование резервуаров не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид резервуаров представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров РВС-400

Лист № 2

Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	400
Пределы допускаемой относительной погрешности определения вместимости резервуара, %	±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Средний срок службы, лет

Условия эксплуатации:

- температура окружающего воздуха, ^оС
- атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Резервуар стальной вертикальный цилиндрический	РВС-400	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в пункте 7 паспорта на резервуар.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Правообладатель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Изготовитель

Акционерное общество «Бурятнефтепродукт» (АО «БНП»)

ИНН 0323031768

Адрес: 670004, Республика Бурятия, г. Улан-Удэ, ул. Заовражная, д. 1

Испытательный центр

Общество с ограниченной ответственностью «Сибирская интернет компания» (ООО ИК «СИБИНТЕК»)

ИНН 7708119944

Адрес: 117152, г. Москва, Загородное шоссе, д. 1, стр. 1

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312187.

Лист № 1 Регистрационный № 87262-22 Всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы рентгенофлуоресцентные TrueXR

Назначение средства измерений

Анализаторы рентгенофлуоресцентные TrueXR (далее - анализаторы) предназначены для измерений массовой доли химических элементов в веществах и материалах методом энергодисперсионной рентгеновской флуоресценции.

Описание средства измерений

Конструктивно анализаторы состоят из источника рентгеновского излучения, детектора, управляющей электроники и блока питания, скомпонованных в пластиковом корпусе, окрашиваемом в серо-синий цвет в соответствии с рисунком 1.

В качестве источника рентгеновского излучения используется маломощная рентгеновская трубка. Для регистрации рентгеновского излучения служит полупроводниковый детектор высокого разрешения SDD - кремниевый дрейфовый детектор. Для охлаждения чувствительного элемента детектора применяется устройство Пельтье.

В анализаторе реализована функция блокировки питания рентгеновской трубки при срабатывании инфракрасного датчика наличия объекта.

Анализатор оснащен встроенным компьютером с операционной системой Android®, сенсорным дисплеем и возможностью подсоединения внешнего компьютера через USB кабель.

Результаты измерений, включая полученные спектры, и параметры градуировочных зависимостей хранятся в памяти анализатора. Для переноса данных в анализаторе имеется USB разъем. Анализатор поставляется со встроенной библиотекой марок сплавов, которая может редактироваться и пополняться пользователем.

Принцип действия анализаторов основан на измерении спектра вторичного рентгеновского излучения. Первичное рентгеновское излучение, генерируемое рентгеновской трубкой, взаимодействует с элементами анализируемого образца и создает вторичное рентгеновское излучение, спектр которого зависит от элементного состава образца.

Расчет массовой доли анализируемого элемента основан на зависимости интенсивности характеристического рентгеновского излучения от содержания элемента в образце.

Степень защиты оболочки от проникновения пыли и воды IP69 по ГОСТ 14254-2015.

Заводской номер имеет цифровой формат и наносится на боковой панели анализатора травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра анализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Конструкцией анализаторов не предусмотрена возможность нанесения знака поверки. Знак поверки наносится в паспорт.

Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

Общий вид анализаторов и место нанесения заводского номера представлены на рисунке 1.

LANSCientrftc

TrifeXR

Место нанесения заводского номера

Рисунок 1 - Общий вид анализаторов и место нанесения заводского номера

Программное обеспечение

Анализаторы оснащены встроенным метрологически значимым программным обеспечением (далее - ПО).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Влияние ПО анализаторов учтено при нормировании метрологических характеристик.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование программного обеспечения	LANScientific XRF SW
Номер версии (идентификационный номер) программного обеспечения	не ниже 22.5
Цифровой идентификатор программного обеспечения	-

Конструкция анализатора исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Лист № 3

Всего листов 4 Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристики	Значение
Анализируемые элементы	от Na до Сm
Диапазон измерений массовой доли элементов в твердых образцах, в том числе порошках, %	от 0,001 до 100
Пределы допускаемой относительной погрешности измерений массовой доли элементов в твердых образцах, в том числе порошках, %, в поддиапазонах: - от 0,001 до 0,1 % включ.	±25,0
- от 0,1 до 1,0 % включ.	±25,0
- св. 1,0 до 30 % включ.	±5,0
- св. 30,0 до 100 % включ.	±3,0
Предел допускаемого относительного среднего квадратического отклонения (СКО) массовой доли элементов в твердых образцах, в том числе порошках, %, в поддиапазонах: - от 0,001 до 0,1 % включ.	19
- от 0,1 до 1,0 % включ.	18
- св. 1,0 до 30 % включ.	2,5
- св. 30,0 до 100 % включ.	1,8

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество одновременно определяемых элементов, не менее	52
Габаритные размеры, мм, не более
- длина	265
- ширина	85
- высота	290
Масса, кг, не более	2,0
Напряжение питания от съемной литий-ионной батареи, В	7,2
Время непрерывной автономной работы от аккумулятора, ч,	12
не менее
Время установления рабочего режима, с, не более	45
Время измерения, с	от 1 до 999
Условия эксплуатации:
- температура окружающей среды, °С	от -22 до +50
- относительная влажность воздуха без конденсата, %, не более	98
- атмосферное давление, кПа	от 84 до 106
Средний срок службы, лет	11
Средняя наработка на отказ, ч	150 000

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Анализатор рентгенофлуоресцентный	TrueXR	1 шт.
Руководство по эксплуатации	-	1 экз.*
Методика поверки	_-	1 экз.*
Паспорт	-	1 экз.
* по требованию или в электронном виде

Сведения о методиках (методах) измерений

приведены в разделе 2.5 руководства по эксплуатации «Анализаторы рентгенофлуоресцентные TrueXR».

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3455 «Об утверждении государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;

Техническая документация фирмы “LANScientific Co., Ltd.”.

Правообладатель

Фирма “LANScientific Co., Ltd.”

Адрес: No.209 Zhuyuan Road, High-tech District, Suzhou, China, 215008, Китай

Изготовитель

Фирма “LANScientific Co., Ltd.”

Адрес: No.209 Zhuyuan Road, High-tech District, Suzhou, China, 215008, Китай

Испытательный центр

ИНН 7809022120

Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.

Лист № 1 Регистрационный № 87263-22 Всего листов 10

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система измерительно-управляющая АСУ ТП Автовской ТЭЦ (ТЭЦ-15) Невский ПАО «ТГК-1»

Назначение средства измерений

Система измерительно-управляющая АСУ ТП Автовской ТЭЦ (ТЭЦ-15) Невский ПАО «ТГК-1» (далее по тексту - система или АСУ ТП) предназначена для измерений и контроля технологических параметров в реальном масштабе времени (температуры, давления технологических жидкостей и газов, уровня, частоты вращения, вибрации, расхода), формирования сигналов управления и регулирования, обеспечения сигнализации и противоаварийной защиты, а также визуализации, накопления, регистрации и хранения информации о состоянии технологических параметров.

Описание средства измерений

Принцип действия АСУ ТП основан на последовательных преобразованиях измеряемых величин в цифровой код.

Измерительные каналы (ИК) системы состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной части измерительного канала (ВИК). Первичная и вторичная части системы соединяются проводными линиями связи.

В состав ПИП входят:

- датчики давления Метран-150, регистрационный номер средства измерений в Федеральном информационном фонде по обеспечению единства измерений (рег. №) 32854-13;
- преобразователи виброскорости AV02 рег. № 75727-19;
- аппаратура «Вибробит 300» рег. № 50586-12;
- датчики температуры КТХА рег. № 75207-19;
- преобразователи термоэлектрические ТП рег. № 61084-15;
- термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ рег. № 58808-14;
- термопреобразователи сопротивления из платины и меди ТС-1388/1М, ТС-1388/1-1М, ТС-1388/2-1М, ТС-1388/2-3М, ТС-1388/13М рег. № 61352-15;
- термопреобразователи сопротивления ТСП, ТСМ рег. № 50071-12;
- термометры сопротивления ДТС рег. № 28354-10.
- расходомеры-счётчики жидкости ультразвуковые серии OPTISONIC рег. № 80128-20.

В состав ВИК входят:

- контроллеры многофункциональные МФК3000 рег. № 63017-16 (далее по тексту -контроллеры);
- устройства коммутации.

Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала, источники питания. Преобразований измерительной информации в устройствах коммутации не происходит.

Измерительная информация обрабатывается в контроллерах и передается в систему верхнего уровня (СВУ).

Контроль за работой оборудования системы осуществляется с автоматизированных рабочих мест (АРМ), выполненных на базе ПЭВМ, которые позволяют, получать, отображать и архивировать результаты измерений.

Максимальное количество измерительных каналов в системе с учетом возможности использования резервных каналов - 75. Полный перечень ИК системы приводится в формуляре на систему.

Общий вид электротехнического шкафа системы представлен на рисунках 1, 2.

Состав и метрологические характеристики системы приведены в таблице 2.

Рисунки 1, 2 - Общий вид электротехнического шкафа системы

Заводской номер указывается в формуляре системы в формате числового кода: 012. Пломбирование системы не предусмотрено.

Нанесение знака поверки на корпус системы не предусмотрено.

Программное обеспечение

Программное обеспечение (далее - ПО) системы состоит из:

- ПО измерительных компонентов из состава первичной части системы;
- ПО контроллеров из состава ВИК;
- ПО СВУ SCADA «Текон».

Идентификационные данные и уровень защиты ПО измерительных компонентов, входящих в состав системы приведены в описаниях типа на соответствующие средства измерений.

Все метрологически значимые вычисления выполняются ПО контроллеров, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО.

ПО СВУ обрабатывает, отображает и архивирует информацию от контроллеров.

Методы защиты ПО:

- механические (закрытие дверей шкафов с оборудованием на ключ, контроль состояния дверей с сигнализацией о несанкционированном доступе внутрь);

- конструктивные (размещение ПО в энергонезависимой памяти, необходимость специальных и технических средств для его изменения);

- программные (установка паролей для различных уровней доступа к установке программных компонентов, контроль идентификационных данных ПО).

Уровень защиты ПО системы от преднамеренных и непреднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Метрологические характеристики ИК системы нормированы с учетов влияния всех компонентов ПО, входящих в состав системы.

Идентификационные данные ПО СВУ приведены в таблице 1.

Таблица 1 - Идентификационные данные . ПО СВУ

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	SCADA «Текон»
Номер версии (идентификационный номер ПО), не ниже	v. 2.7.2
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики системы

Измеряемая величина	Диапазон измерений (ДИ)¹⁾	ПИП			ВИК			Характеристики погрешности ИК в рабочих условиях эксплуатации
		Тип	Выходной сигнал	Характеристики по-грешности²⁾(основной / дополнительной)	Состав, выходной сигнал	Характеристики погрешности в рабочих условиях эксплуатации
1	2	3	4	5	6	7		8
Температура технологических жидкостей и 3 газов³	от -40 до +850 °С	ТП-2088 класс допуска 2 с НСХ ХА (К)	от -1,527 до 35,313 мВ	в ДИ от -40 до +333 Д= ±2,5 °С в ДИ от +333 до +1300 Д= ±(0,0075^ 1изм) °С	МФК3000 модуль LI16³⁾=> СВУ	Y= ±0,1 %	Удои ±0,05 % на каждые 10 °С	По формуле (1)³⁾
	от -40 до +800 °С	КТХА-02.10 с НСХ ХА (К)	от -1,527 до 33,275 мВ	в ДИ от -40 до +275 Д= ±1,1 °С в ДИ от +275 до +1100 Д= ±(0,004- 1изм) °С

Продолжение таблицы 2

1	2	3	4	5	6	7		8
Температура технологических жидкостей и газов	от -50 до +200 °С	ТП-1088, ТП- 1088В класс точности В	100П от 80,0 до 177,04 Ом	Д = ±(0,15 +0,002-\|t\|) °С; Д = ±(0,30 +0,005-\|t\|) °С	МФК3000 модуль LI16³⁾=> СВУ	Y= ±0,1 %	Удои ±0,05 % на каждые 10 °С	По формуле (3)⁴⁾
		ТСП 1107
Температура оборудования		ТС-1388В	Pt100 от 80,31 до 161,05 Ом

Продолжение таблицы 2

Частота вращения

от 2 до 4000 об/мин

Вибробит 300

от 4 до

20 мА

6= ±1,0 %

МФК3000 модуль AI16 => СВУ

±0,1 %

Удои ±0,05 % на каждые 10 °С

Y= ±1,2 %

Вибрация

от 0,2 до 20

мм/с

AV02-01-0.8

6= ±(0,05+ 0,1/Уизм)-100 %; 6доп1= ±10 %; 6доп2= ±0,2 %

6= ±16 %

Продолжение таблицы 2

1	2	3	4	5	6	7		8
Объемный расход технологических жидкостей	от 0 до 500 м³/ч	OPTISONIC 3400	от 4 до 20 мА	6= ±0,5 % (при скорости потока 0,519,5 м/с); 6= ±(0,3+ 0,2^изм., м/с) %, при скорости потока менее 0,5 м/с)	МФК3000 модуль AI16 => СВУ	Y= ±0,1 %	Удоп ±0,05 % на каждые 10 °С	Y= ±0,7 %
Уровень технологических жидкостей	от 0 до 1600 мм	Метран- 150CD		Yосн= ±0,075 % Удоп= ±0,1 % на каждые 10 °С				Y= ±0,5 %
Давление технологических жидкостей и газовых сред	от 0 до 10 кгс/см²	Метран- 150TG
	от 0 до 1 кгс/см²	Метран-150ТА
Примечания: 1 В таблице указан максимальный диапазон измерений для данной структуры ИК, внутри которого выбираются конкретные рабочие поддиапазоны измерений. Приведены предельные допускаемые значения приведенной погрешности для данного типа ИК. 2 Используемые обозначения: Д - пределы допускаемой абсолютной погрешности; Y - пределы допускаемой приведенной погрешности (приведенной к диапазону измерения); Yдоп - пределы дополнительной приведенной погрешности вызванной изменением температуры окружающей среды, % / 10 °С; 6- пределы допускаемой относительной погрешности; 6доп1 - отклонение действительного значения коэффициента преобразования от номинального значения в пределах, % 6доп2 - коэффициент влияния температуры окружающего воздуха на коэффициент преобразования, %/°С, в пределах Vизм; Vизм - измеренное значение, в единицах измеряемого параметра.

3 В состав ИК входит ТСП (ДТС125М-100П класс точности A) измеряющий температуру холодных спаев термопар.

Погрешность ВИК указана с учетом погрешности канала компенсации температуры холодного спая, но без погрешности датчика компенсации

холодного спая.

Расчет пределов допускаемой абсолютной погрешности ИК проводится по формуле:

А ИК

ТП + ^АТСП _ ДТС + ^АВИК ТП + ^АВИК _ТСП ⁾

Пересчет у (удои ) погрешности компонента ВИК (МФК3000 модуль LI16)

в А_{ВИК ТП} (А_{ВИК ТСП}) производится по формуле:

^А ВИК ТП

) =+(⁷'^ТДИ

ВИК _ТСП/ — I 100

(1)

(2)

где ^Тди - нормируемое значение, диапазон измеряемой температуры ИК, °С;

Y - пределы допускаемой приведенной погрешности ВИК в рабочих условиях эксплуатации,%

4 Расчет пределов допускаемой абсолютной погрешности ИК проводится по формуле: А _ИК = ±(А_ТСП + А _ВИК )

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации ПИП, кроме ТС, ТП:
- температура окружающей среды, °С	от +10 до +35
- относительная влажность, %, не более	95
- атмосферное давление, кПа	от 84 до 107
Условия эксплуатации компонентов ВИК:
- температура окружающей среды, °С	от +10 до +35
- относительная влажность при температуре окружающей среды не
выше +25 °С без конденсации влаги, %, не более	80
- атмосферное давление, кПа	от 84 до 107

Знак утверждения типа

наносится на титульный лист формуляра печатным способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество, шт. / экз.
Система измерительно-управляющая АСУ ТП Автов-ской ТЭЦ (ТЭЦ-15) Невский ПАО «ТГК-1»	-	1
Формуляр	Ф 012-2020	1

Сведения о методиках (методах) измерений

приведены в документе «Ф 012-2020. Формуляр» раздел «Методика измерений».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

Техническая документация изготовителя.

Правообладатель

Акционерное общество «ТЕКОН-Инжиниринг» (АО «ТЕКОН-Инжиниринг»)

ИНН 7722531204

Адрес: 123423, г. Москва, 3-я Хорошёвская улица, д. 20

Телефон: +7 (495) 730-41-12

Факс: +7 (495) 730-41-12

Web-сайт: www.tecon.ru

E-mail: info@tecon.ru / tinfo@tecon.ru

Изготовитель

Акционерное общество «ТЕКОН-Инжиниринг» (АО «ТЕКОН-Инжиниринг»)

ИНН 7722531204

Адрес: 123423, г. Москва, 3-я Хорошёвская улица, д. 20

Телефон: +7 (495) 730-41-12

Факс: +7 (495) 730-41-12

Web-сайт: www.tecon.ru

E-mail: info@tecon.ru / tinfo@tecon.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)

ИНН 9729315781

Адрес: 119361, г. Москва, ул. Озерная, д.46

Телефон: (495) 437-55-77

Факс: (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

Лист № 1 Регистрационный № 87264-22 Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Архбум Тиссью Групп»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «Архбум Тиссью Групп» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

- автоматические измерения 30-минутных приращений активной и реактивной электроэнергии, средне интервальной мощности;
- периодический (1 раз в полчаса, час, сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени состояния средств измерений и результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин.);
- автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций - участников оптового рынка электроэнергии;
- обеспечение защиты оборудования, программного обеспечения и хранящихся в АИИС КУЭ данных от несанкционированного доступа на физическом и программном уровнях (установка пломб, паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройка параметров АИИС КУЭ;
- автоматическое ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1-й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя измерительные трансформаторы тока (далее по тексту - ТТ) и напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.

2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя каналообразующую аппаратуру, сервер баз данных (БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени УСВ-3 (далее - УССВ), программное обеспечение (далее - ПО) ПК «Энергосфера», технические средства обеспечения электропитания.

Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Измерительная информация на выходе счетчика без учета коэффициента трансформации:

- электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин;
- средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД. На сервере БД осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации.

На верхнем - втором уровне системы выполняется дальнейшая обработка измерительной информации, в частности, формирование, хранение поступающей информации и оформление отчетных документов.

Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ энергосбытовой организации - субъекта оптового рынка.

АРМ энергосбытовой организации - субъекта оптового рынка в автоматическом режиме с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отправляет отчеты с результатами измерений в формате XML с использованием электронной подписи (далее по тексту - ЭП) в АО «АТС». Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML в филиал и АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни АИИС КУЭ - ИИК и ИВК.

СОЕВ включает в себя УССВ на основе приемника сигналов точного времени от спутников глобальной системы позиционирования (GPS, ГЛОНАСС), встроенные часы сервера БД АИИС КУЭ и счетчиков. Коррекция времени сервера БД АИИС КУЭ производится от УССВ. Сличение времени сервера БД АИИС КУЭ с временем УССВ происходит не реже одного раза в сутки. Коррекция времени выполняется при расхождении времени сервера и УССВ.

Коррекция времени счетчиков производится от сервера БД АИИС КУЭ. При каждом сеансе связи, но не реже одного раза в сутки, происходит сличение времени часов сервера БД АИИС КУЭ с временем счетчиков. Коррекция времени счетчиков происходит при расхождении с временем сервера БД АИИС КУЭ более, чем на ±2 с.

Журналы событий счетчика отражают: время (дату, часы, минуты, секунды) коррекции часов (время до коррекции и время после коррекции).

Журналы событий сервера БД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 845.1) наносится типографским способом в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту ПО и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче от ИИК в ИВК является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	не ниже 1.1.1.1
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных из менений - «высокий» в соответствии с Р 50.2.077-2014.

Конструкция средства измерения исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УССВ	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС 220 кВ Созвездие, РУ-10 кВ, 1 сек.ш. 10 кВ, Яч.15	ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 59870-15	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9
2	ПС 220 кВ Созвездие, РУ-10 кВ, 2 сек.ш. 10 кВ, Яч.16	ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 600/5 Рег. № 59870-15	НАМИ-10-95 Кл. т. 0,5 Ктн 10000/100 Рег. № 60002-15	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17	УСВ-3	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
3	ПС 220 кВ Созвездие, РУ-10 кВ, 1 сек.ш. 10 кВ, Яч.11	ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 400/5 Рег. № 59870-15	НАМИ-10-95УХЛ2 Кл. т. 0,5 Ктн 10000/100 Рег. № 20186-05	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17	Рег. № 64242-16	активная реактивная	±1,2 ±2,8	±4,0 ±6,9
4	ПС 220 кВ Созвездие, РУ-10 кВ, 2 сек.ш. 10 кВ, Яч.6	ТОЛ-СЭЩ-10 Кл. т. 0,5S Ктт 300/5 Рег. № 59870-15	НАМИ-10-95 Кл. т. 0,5 Ктн 10000/100 Рег. № 60002-15	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-17		активная реактивная	±1,2 ±2,8	±4,0 ±6,9

Продолжение таблицы 2

Пределы допускаемой погрешности СОЕВ, с

±5

Примечания:

1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3 Погрешность в рабочих условиях указана cos9 = 0,8 инд 1=0,02^1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК №№ 1-4 от -40 до +60 °C.
4 Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, Ктн - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде.
5 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных метрологических характеристик.
6 Допускается замена УССВ на аналогичное утвержденного типа.
7 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).
8 Допускается изменение наименований ИК, без изменения объекта измерений.
9 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	4
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,5 до 50,5
- температура окружающей среды для ТТ и ТН, ^оС	от -45 до +40
- температура окружающей среды в месте расположения счетчиков, ^оС	от -40 до +60
- температура окружающей среды в месте расположения сервера, ^оС	от +10 до +30
- температура окружающей среды в месте расположения УССВ, ^оС	от -25 до +60
Надежность применяемых в АИИС КУЭ компонентов: Счетчики электроэнергии: - среднее время наработки на отказ, ч, не менее	220000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч	1
УССВ: - среднее время наработки на отказ, ч, не менее	45000
- среднее время восстановления работоспособности, ч	2
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	113
- при отключении питания, год, не менее	30
Сервер: - хранение результатов измерений и информации состояний средств измерений, год, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера БД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- связи со счетчиком, приведшие к каким-либо изменениям данных и конфигурации;
- коррекции времени с обязательной фиксацией времени до и после коррекции или величины коррекции времени, на которую было скорректировано устройство;
- формирование обобщенного события (или по каждому факту) по результатам автоматической самодиагностики;
- отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
- перерывы питания счетчика с фиксацией времени пропадания и восстановления.
- журнал сервера:
- даты начала регистрации измерений;
- перерывы электропитания;
- программные и аппаратные перезапуски;
- установка и корректировка времени;
- переход на летнее/зимнее время;
- нарушение защиты ИВК;
- отсутствие/довосстановление данных с указанием точки измерений и соответствующего интервала времени;
- замена счетчика;
- полученные «Журналы событий» ИИК. Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения; -испытательной коробки;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);
- ИВК (функция автоматизирована).

Возможность сбора информации:

- о состоянии средств измерений;
- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТОЛ-СЭЩ-10	12
Трансформатор напряжения	НАМИ-10-95УХЛ2	1
Трансформатор напряжения	НАМИ-10-95	1
Счетчик электроэнергии	СЭТ-4ТМ.03М.01	4
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	РЭСС.411711.АИИС.845.1 ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «ГСИ. Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «Архбум Тиссью Групп», аттестованном ООО «МЦМО», аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Общество с ограниченной ответственностью «Интеллектуальные энергетические решения» (ООО «ИЭР»)

ИНН 7707465606

Адрес: 127030, г. Москва, ул. Новослободская, д. 20, этаж 2, помещ./ком./офис I/15/аИ)

Изготовитель

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

Лист № 1

Всего листов 3

Регистрационный № 87265-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТПШФА

Назначение средства измерений

Трансформаторы тока ТПШФА (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание средства измерений

Конструкция трансформаторов: проходные, шинные, с фарфоровой изоляцией. Сердечники магнитопровода, собранные из кольцеобразно намотанных лент электротехнической стали, расположены на фарфоровом изоляторе, который закреплен в металлической панели. Постоянная первичная обмотка отсутствует и создается шиной распределительного устройства, пропускаемой сквозь изолятор на месте установки.

Вторичная обмотка намотана в виде трех секций на сердечниках магнитопровода.

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

К трансформаторам тока данного типа относятся трансформаторы тока ТПШФА с заводскими №№ 3401, 3365, 35082, 116365, 123159, 123162.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

Общий вид средства измерений с указанием места нанесения заводского номера

приведен на рисунке 1.

Место нанесения заводского номера

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера

Лист № 2 Всего листов 3 Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение, кВ	6
Номинальный первичный ток 11ном., А	4000
Номинальный вторичный ток 12ном., А	5
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8	30
Номинальная частота Гном., Гц	50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +40

Знак утверждения типа наносится

на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.

Комплектность средства измерений

аблица 3 - Комплектность средства измерений

Наименование	Обозначение	Количество
Трансформатор тока	ТПШФА	1 шт.
Паспорт	ТПШФА	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.859-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

Правообладатель

МЗП «Электроаппарат» ГЭП

Адрес: г. Ленинград, 24-я линия Васильевского острова, 3/7

Изготовитель

МЗП «Электроаппарат» ГЭП (изготовлены в 1956-1962 гг.)

Адрес: г. Ленинград, 24-я линия Васильевского острова, 3/7

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

ИНН 7727061249

Адрес: 117418, г. Москва, Нахимовский проспект д. 31

Телефон: +7(495) 544-00-00, +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

Лист № 1

Всего листов 8

Регистрационный № 87266-22

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт Тюмень» (ООО «БК-АЛПРОФ»)

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт Тюмень» (ООО «БК-АЛПРОФ») (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК) АО «Газпром энергосбыт Тюмень» (ООО «БК-АЛПРОФ»), включающий в себя сервер баз данных (далее -БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), сервер синхронизации времени (УСВ) ССВ-1Г и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС). УСВ обеспечивает автоматическую коррекцию часов Сервера БД. Коррекция часов Сервера БД проводится не менее одного раза в сутки (программируемый параметр) при любом расхождении часов Сервера БД и времени приемника. Часы счетчиков синхронизируются от часов Сервера сбора данных автоматически, при каждом сеансе связи, при расхождении времени часов счетчиков и Сервера БД более чем на ±1 с.

Журналы событий счетчика электроэнергии отражают: время (дата, часы, минуты, секунды) коррекции часов.

Журналы событий сервера БД отражают: время (дата, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ: 001

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	СBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики измерительных каналов (далее - ИК) АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование ИК	ТТ	ТН	Счётчик	УСВ	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
	ПС 110/10кВ	ТПЛ-10-М Кл. т. 0,5 Ктт 100/5 Рег. № 22192-03	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ТЕ3000.03		активная	±1,2	±3,3
1	«Промзона-2», яч. 9	ТПЛ-10-М Кл. т. 0,5 Ктт 100/5 Рег. № 22192-03	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	Кл. т. 0,5S/1,0 Рег. № 77036-19	ССВ-1Г	реактивная	±2,8	±5,7
	ПС 110/10кВ	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	ТЕ3000.03	Рег. № 58301-14	активная	±1,2	±3,3
2	«Промзона-2», яч. 35	ТПЛ-10 Кл. т. 0,5 Ктт 100/5 Рег. № 1276-59	НТМИ-10-66 Кл. т. 0,5 Ктн 10000/100 Рег. № 831-69	Кл. т. 0,5S/1,0 Рег. № 77036-19		реактивная	±2,8	±5,7

Продолжение таблицы 2

ПС 110/35/10кВ

«Б-3»,

ЗРУ-10кВ, яч.

№32

ТПЛ-10

Кл. т. 0,5

Ктт 200/5

Рег. № 1276-59

НОМ-10

Кл. т. 0,5

Ктн 10000/100

Рег. № 363-49

ТЕ3000.03

Кл. т. 0,5S/1,0 Рег. № 77036-19

ССВ-1Г

Рег. № 58301-14

активная

реактивная

±1,2

±2,8

±3,3

±5,7

ПС «Автогараж», ЗРУ-10кВ, яч.

№4

ТОЛ-10-1-2 У2

Кл. т. 0,5S

Ктт 50/5

Рег. № 15128-07

НАМИТ-10

Кл. т. 0,5

Ктн 10000/100

Рег. № 16687-07

ТЕ3000.03

Кл. т. 0,5S/1,0 Рег. № 77036-19

активная

реактивная

±1,2

±2,8

±3,4

±5,8

ЦРУ-10кВ, ввод №2, яч.

№15

ТПЛМ-10

Кл. т. 0,5

Ктт 100/5

Рег. № 2363-68

НАМИ-10

Кл. т. 0,2

Ктн 10000/100

Рег. № 11094-87

РиМ 489.32 Кл. т. 0,5S/1,0 Рег. № 64195-16

активная

реактивная

±1,0

±2,6

±3,3

±5,7

Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с

±5

Примечания

1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95.
3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,05^1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1, 2, 3, 4 от 0 до + 40 °C; для ИК № 5 от 0 до плюс 28 °C.
4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.
5 Допускается замена УСВ на аналогичные утвержденных типов.
6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	5
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2(5) до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, ^оС	от -40 до +70
- температура окружающей среды в месте расположения счетчиков, ^оС	от -40 до +60
- температура окружающей среды в месте расположения сервера, ^оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики ТЕ3000.03 - среднее время наработки на отказ, ч, не менее:	220000
- среднее время восстановления работоспособности, ч	2
Счетчик РиМ 489.32: - среднее время наработки на отказ, ч, не менее:	180000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);
- ИВК (функция автоматизирована). Возможность сбора информации:
- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТПЛ-10-М	2
Трансформатор тока	ТПЛ-10	4
Трансформатор тока	ТОЛ-10-1-2 У2	2
Трансформатор тока	ТПЛМ-10	2
Трансформатор напряжения	НТМИ-10-66	2
Трансформатор напряжения	НОМ-10	3
Трансформатор напряжения	НАМИТ-10	1
Трансформатор напряжения	НАМИ-10	1
Счётчик электрической энергии многофункциональный	ТЕ3000.03	4
Счётчик электрической энергии многофункциональный	РиМ 489.32	1
Устройство синхронизации времени	ССВ-1Г	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	72122884.4252103.011.ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Газпром энергосбыт Тюмень» (ООО «БК-АЛПРОФ»), аттестованном ООО «Спецэнергопроект», уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.312236 от 20.07.2017.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Акционерное общество «Газпром энергосбыт Тюмень» (АО «Газпром энергосбыт Тюмень»)

ИНН 8602067215

Адрес: 628426, Российская Федерация, Тюменская область, Ханты-Мансийский автономный округ - Югра, г. Сургут, проспект Мира, дом 43

Телефон: +7 (3462) 77-77-77 Факс: +7 (3462) 93-57-05

Изготовитель

Общество с ограниченной ответственностью «Системы Релейной Защиты» (ООО «Системы Релейной Защиты»)

ИНН 7722722657

Юридический адрес: 111020, г.Москва ул. Боровая, д. 7, стр. 10, пом. XII, комн. 11

Адрес: 140070, Московская область, п. Томилино, ул. Гаршина д. 11 а/я 868 Телефон: +7 (495) 772-41-56

Факс: +7 (495) 544-59-88

E-mail: info@srza.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

ИНН 7705362965

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

Лист № 1 Регистрационный № 87267-22 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Красноярский завод синтетического каучука»

Назначение средства измерений Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО «Красноярский завод синтетического каучука» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ решает следующие задачи:

- автоматические измерения 30-минутных приращений активной и реактивной электроэнергии, средне интервальной мощности;
- периодический (1 раз в полчаса, час, сутки) и/или по запросу автоматический сбор привязанных к единому календарному времени состояния средств измерений и результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин.);
- автоматическое сохранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;
- предоставление по запросу контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций -участников оптового рынка электроэнергии;
- обеспечение защиты оборудования, программного обеспечения и хранящихся в АИИС КУЭ данных от несанкционированного доступа на физическом и программном уровнях (установка пломб, паролей и т.п.);
- диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;
- конфигурирование и настройка параметров АИИС КУЭ;
- автоматическое ведение системы единого времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее по тексту - ИИК), которые включают в себя измерительные трансформаторы тока (далее по тексту - ТТ), измерительные трансформаторы напряжения (далее по тексту - ТН) и счетчики активной и реактивной электроэнергии (далее по тексту - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс электроустановки (далее по тексту - ИВКЭ), включает в себя устройства сбора и передачи данных ЭКОМ-3000 (далее по тексту - УСПД), каналообразующую аппаратуру, устройство синхронизации системного времени (далее по тексту - УССВ), входящее в состав УСПД.
3- й уровень - информационно-вычислительный комплекс (далее по тексту - ИВК), включает в себя технические средства приема-передачи данных (каналообразующую аппаратуру), коммуникационное оборудование, сервер баз данных (далее по тексту - БД) АИИС КУЭ, автоматизированные рабочие места персонала (далее по тексту - АРМ), программное обеспечение (далее по тексту - ПО) ПК «Энергосфера».

Измерительные каналы (далее по тексту - ИК) состоят из трех уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Цифровой сигнал с выходов счетчиков поступает на входы УСПД, где осуществляется хранение измерительной информации, ее накопление и передача накопленных данных на верхний уровень системы, а также отображение информации по подключенным к УСПД устройствам.

На верхнем - третьем уровне системы выполняется дальнейшая обработка измерительной информации, в частности, вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML на АРМ субъекта оптового рынка. АРМ субъекта оптового рынка в автоматическом режиме по сети Internet с использованием электронной подписи (далее по тексту - ЭП) раз в сутки формирует и отправляет с помощью электронной почты по каналу связи по протоколу TCP/IP отчеты с результатами измерений в формате XML в АО «АТС». Сервер БД ежесуточно формирует и отправляет с помощью электронной почты по каналу связи по сети Internet по протоколу TCP/IP отчеты с результатами измерений в формате XML в филиал АО «СО ЕЭС» РДУ и всем заинтересованным субъектам ОРЭМ.

АИИС КУЭ оснащена системой обеспечения единого времени (далее по тексту -СОЕВ), которая охватывает все уровни АИИС КУЭ - ИИК, ИВКЭ и ИВК.

СОЕВ включает в себя УССВ на основе приемника сигналов точного времени от спутников глобальной системы позиционирования ГЛОНАСС/GPS, встроенное в УСПД, встроенные часы сервера БД АИИС КУЭ и счетчиков.

Коррекция часов УСПД проводится при расхождении часов УСПД и времени УССВ более чем на ± 1 с. УСПД обеспечивает автоматическую коррекцию часов сервера БД. Коррекция часов сервера БД проводится при расхождении часов сервера БД и времени УСПД более чем на ± 1 с. Часы счетчиков синхронизируются от часов УСПД. Коррекция часов счетчиков проводится при расхождении часов счетчика и УСПД более чем на ± 2 с.

АИИС КУЭ также обеспечивает прием измерительной информации от АИИС КУЭ утвержденного типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме посредством электронной почты сети Internet.

Журналы событий сервера БД и УСПД отражают: время (дату, часы, минуты, секунды) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер (№ 1068) наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Программное обеспечение

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование ИК	ТТ	ТН	Счетчик	УСПД	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условиях, %
1.	ПС №5 6 кВ, Щ-6 кВ, 1 сш 6 кВ, яч.3	ТПЛ-10 Кл. т. 0,5 Коэф. тр. 150/5 Рег. № 1276-59	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±1,2 ± 2,8	±4,1 ± 7,1
2.	ПС №61 6 кВ, Щ-0,4 кВ, КЛ- 0,4 кВ ПГК «Берег-1»	ТОП 0,66 Кл. т. 0,5 Коэф. тр. 100/5 Рег. № 15174-01	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 2,2	±3,0 ± 5,5
3.	ПС №13 6 кВ, Щ-6 кВ, 1 сш 6 кВ, яч.29	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
4.	ПС №13 6 кВ, Щ-6 кВ,1 сш 6 кВ, яч.25	ТЛП-10 Кл. т. 0,2S Коэф. тр. 150/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
5.	ПС №13 6 кВ, Щ-6 кВ, 2 сш 6 кВ, яч.30	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
6.	ПС №13 6 кВ, Щ-6 кВ, 2 сш 6 кВ, яч.18	ТОЛ-СЭЩ Кл. т. 0,5 Коэф. тр. 200/5 Рег. № 51623-12	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±1,1 ± 2,6	±3,1 ± 5,6
7.	ПС №23 6 кВ, Щ-6 кВ, 2 сш 6 кВ, яч.16	ТЛП-10 Кл. т. 0,2S Коэф. тр. 100/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
8.	ПС №23 6 кВ, Щ-6 кВ, 2 сш 6 кВ, яч.12	ТПЛ-10 Кл. т. 0,5 Коэф. тр. 100/5 Рег. № 1276-59	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03М.01 Кл. т. 0,5S/1,0 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±1,2 ± 2,8	±4,1 ± 7,1
9.	ПС №3 6 кВ, Щ- 0,4 кВ, 1 сш 0,4 кВ, яч.5	ТШП-0,66 Кл. т. 0,5 Коэф. тр. 400/5 Рег. № 15173-06	-	СЭТ-4ТМ.03.08 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 2,2	±3,0 ± 5,5
10.	ПС №9 6 кВ, 1 сш Щ- 0,4 кВ, КЛ-0,4 кВ ООО «Мега ТК»	Т-0,66 Кл. т. 0,5 Коэф. тр. 200/5 Рег. № 15698-96	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 2,2	±3,0 ± 5,5
11.	ПС №9 6 кВ, Щ-0,4 кВ, цех №46, КЛ-0,4 кВ ООО «Маркет-Строй»	ТОП 0,66 Кл. т. 0,5 Коэф. тр. 100/5 Рег. № 15174-01	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 2,2	±3,0 ± 5,5
12.	ПС №8 6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.8	ТПОЛ-10 Кл. т. 0,5 Коэф. тр. 150/5 Рег. № 1261-08	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±1,1 ± 2,6	±3,1 ± 5,6
13.	ПС №8 6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.11	ТПОЛ-10 Кл. т. 0,5 Коэф. тр. 150/5 Рег. № 1261-08	НТМИ-6 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 831-53	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±1,1 ± 2,6	±3,1 ± 5,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
14.	ПС №8 6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.10	ТПОЛ-10 Кл. т. 0,5 Коэф. тр. 150/5 Рег. № 1261-08	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±1,1 ± 2,6	±3,1 ± 5,6
15.	ПС №2 6 кВ, Щ-6 кВ, 1 сш 6 кВ, яч.7	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-11	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-08	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
16.	ПС №2 6 кВ, Щ-6 кВ, 2 сш 6 кВ, яч.6	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
17.	ПС №5 6 кВ, Щ-6 кВ, 1 сш 6 кВ, яч.17	ТЛП-10 Кл. т. 0,2S Коэф. тр. 1000/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-00	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
18.	ПС №61 6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.1	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
19.	ПС №61 6 кВ, РУ-6 кВ, 3 сш 6 кВ, яч.11	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-05	НАМИ-10-95УХЛ2 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 20186-05	СЭТ-4ТМ.03М Кл. т. 0,2S/0,5 Рег. № 36697-12	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
20.	ПС №11 6 кВ, РУ-6 кВ, 1 сш 6 кВ, яч.5	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-05	НТМК-6У4 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 323-49	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0
21.	ПС №11 6 кВ, РУ-6 кВ, 2 сш 6 кВ, яч.6	ТЛП-10 Кл. т. 0,2S Коэф. тр. 600/5 Рег. № 30709-05	НТМК-6У4 Кл. т. 0,5 Коэф. тр. 6000/100 Рег. № 323-49	СЭТ-4ТМ.03 Кл. т. 0,2S/0,5 Рег. № 27524-04	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 1,8	±1,8 ± 4,0

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
22.	ПС №9 6 кВ, РУ 0,4 кВ, яч. 46а	ТТИ-А Кл.т. 0,5S Ктт 100/5 Рег. № 81837-21	-	СЭТ-4ТМ.03М.08 Кл. т. 0,2S/0,5 Рег. № 36697-17	ЭКОМ-3000 Рег. № 17049-14	активная реактивная	±0,8 ± 2,2	±3,0 ± 5,5
Пределы допускаемой погрешности СОЕВ, с							±5
Примечания: 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд, 1=0,02(0,05)^1ном и температуры окружающего воздуха в месте расположения счетчиков для ИК №№1-22 от -40 до +60 °C. 4 Кл. т. - класс точности, Ктт - коэффициент трансформации трансформаторов тока, К_та - коэффициент трансформации трансформаторов напряжения, Рег. № - регистрационный номер в Федеральном информационном фонде. 5 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных, УСПД на однотипное утвержденного типа, при условии, что предприятие-владелец АИИС КУЭ не претендует на улучшение указанных метрологических характеристик. 6 Допускается замена сервера БД АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 7 Допускается изменение наименований ИК, без изменения объекта измерений. 8 Замена оформляется техническим актом в установленном на предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК АИИС КУЭ приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК АИИС КУЭ

Наименование характеристики	Значение
Количество измерительных каналов	22
Нормальные условия:
параметры сети:
- напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Г ц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации:
параметры сети:
- напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Г ц	от 49,6 до 50,4
- температура окружающей среды для ТТ, ТН, °С	от -40 до +35
- температура окружающей среды в месте расположения счетчиков, ^оС	от -40 до +60
- температура окружающей среды в месте расположения сервера, ^оС	от +10 до +30
- температура окружающей среды в месте расположения УСПД, ^оС	от 0 до +40
Надежность применяемых в АИИС КУЭ компонентов:
Счетчики:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч Сервер:	1
- среднее время наработки на отказ, ч, не менее	35000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации
Счетчики:
- тридцатиминутный профиль нагрузки в двух направлениях, сут,	113
не менее	113
- сохранение информации при отключении питания, год, не менее	40
УСПД:
- суточные данные о тридцатиминутных приращениях электропотребления по каждому каналу и электропотребление за	45
месяц по каждому каналу, сут, не менее - сохранение информации при отключении питания, год, не менее	10
Сервер:
- хранение результатов измерений и информации состояний средств измерений, год, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера и УСПД с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;
- журнал УСПД:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике и УСПД;
- пропадание и восстановление связи со счетчиком. Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:

- счетчика;

- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- УСПД;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- УСПД;
- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);
- УСПД (функция автоматизирована);
- ИВК (функция автоматизирована).

Возможность сбора информации: о результатах измерений (функция

автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации на систему АИИС КУЭ АО «Красноярский завод синтетического каучука» типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
1	2	3
Трансформатор тока	ТПОЛ-10	6
Трансформатор тока проходной с литой изоляцией	ТПЛ-10	4
Трансформатор тока шинный	ТШП-0,66	3
Трансформатор тока опорный	ТОП 0,66	6
Трансформатор тока	Т-0,66	3
Трансформатор тока	ТЛП-10	22
Трансформатор тока	ТОЛ-СЭЩ	2
Трансформатор тока измерительный	ТТИ-А	3
Трансформатор напряжения	НТМИ-6	1
Трансформатор напряжения	НТМК-6У4	2
Трансформатор напряжения антирезонансный трехфазный	НАМИ-10-95УХЛ2	4
Трансформатор напряжения	НАМИ-10-95УХЛ2	5
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.01	2
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М.08	4
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03	9
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	6
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03.08	1
Устройства сбора и передачи данных	ЭКОМ-3000	2
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	РЭСС.411711.АИИС.1068 ПФ	1

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) АО «Красноярский завод синтетического каучука», аттестованном ООО «МЦМО», аттестат об аккредитации № 01.00324-2011 от 14.09.2011.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Акционерное общество «Красноярский завод синтетического каучука» (АО «КЗСК»)

ИНН 2462004363

Адрес: 660004, Красноярский край, г. Красноярск, пер. Каучуковый, д. 6

Изготовитель

Акционерное общество «РЭС Групп»

(АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Испытательный центр

Акционерное общество «РЭС Групп» (АО «РЭС Групп»)

ИНН 3328489050

Адрес: 600017, г. Владимир, ул. Сакко и Ванцетти, д. 23, оф. 9

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312736.

Лист № 1 Регистрационный № 87268-22 Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АРСТЭМ-ЭнергоТрейд» для электроснабжения предприятий РМК

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО «АРСТЭМ-ЭнергоТрейд» для электроснабжения предприятий РМК (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ) и многофункциональные счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3, 4.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК) (АИИС КУЭ) ООО «АРСТЭМ-ЭнергоТрейд» для электроснабжения предприятий РМК, включающий в себя каналообразующую аппаратуру, сервер ИВК, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени (далее - УСВ) и программное обеспечение (далее -ПО) ПК «Энергосфера».

Измерительные каналы (ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с активной и реактивной мощности, вычисляется для интервалов времени 30 мин.

Цифровой сигнал с выходов счетчиков поступает на верхний уровень системы (сервер - ИВК), где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ. ИВК выполняет: формирование и хранение поступающей информации; оформление отчетных документов.

ИВК обеспечивает приём измерительной информации от АИИС КУЭ утверждённого типа третьих лиц, получаемой в формате XML-макетов в соответствии с регламентами ОРЭМ в автоматизированном режиме или ручном режиме посредством электронной почты.

Формирование и передача данных участникам и инфраструктурным организациям оптового и розничного рынков электроэнергии и мощности (ОРЭМ), а также прочим заинтересованным организациям осуществляется от ИВК с помощью электронной почты с электронной цифровой подписью субъекта оптового рынка электроэнергии (ОРЭ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК.

Для синхронизации шкалы времени СОЕВ в состав ИВК входит оборудование УСВ-3, которое синхронизировано с национальной шкалой времени UTC(SU) по сигналам ГЛОНАСС.

Сравнение шкалы времени ИВК с УСВ-3 осуществляется встроенным программным обеспечением сервера ИВК с периодичностью 1 раз в 30 мин. При расхождении шкал времени сервера ИВК и УСВ-3, равном или более ±1 с, производится коррекция шкалы времени сервера ИВК.

Сравнение шкалы времени счетчиков электрической энергии со шкалой времени ИВК, осуществляется встроенным программным обеспечением сервера ИВК при каждом сеансе связи. При расхождении шкал времени счётчиков и ИВК более чем на ±2 с, проводится коррекция шкалы времени счётчиков не чаще 1 раза в сутки.

Факт коррекции времени отражается в журналах событий счётчиков, сервера ИВК с указанием времени (включая секунды) корректируемого и корректирующего компонентов в момент, предшествующий коррекции, и величины коррекции.

Нанесение знака поверки и заводского номера на АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ 001.

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню -«высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1. Метрологические характеристики ИК АИИС КУЭ, приведеные в таблице 2, нормированы с учётом ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

Метрологические и технические характеристики

Состав ИК АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2, 3.

Таблица 2 - Состав ИК АИИС КУЭ и их основные метрологические характеристики

Номер и наименование ИК		Измерительные компоненты
Номер и наименование ИК		ТТ	ТН	Счётчик	УСВ/Сервер
1	ТП 11013 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-1	ТШЛ 2500/5 Кл. т. 0,5S Рег. № 64182-16	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 64242-16/ HPE Proliant DL 360 Gen10
2	ТП 11013 10 кВ, РУ-0,4 кВ, ввод 0,4 кВ Т-2	ТШЛ 2500/5 Кл. т. 0,5S Рег. № 64182-16	-	ПСЧ-4ТМ.05МК.04 Кл. т. 0,5S/1,0 Рег. № 50460-18	УСВ-3 Рег. № 64242-16/ HPE Proliant DL 360 Gen10
Примечания 1 Допускается замена ТТ и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблицах 2, 3, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2 Допускается замена УСВ на аналогичные утвержденных типов. 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят документы в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. 5 Допускается изменение наименований ИК, без изменения объекта измерений. 6 Допускается уменьшение количества ИК.

Таблица 3 - Основные метрологические характеристики ИК АИИС КУЭ.

Номер ИК

Вид электроэнергии

Границы основной погрешности, (±6) %

Границы погрешности в рабочих условиях, (±6) %

Пределы допускаемых смещений шкалы времени СОЕВ АИИС КУЭ относительно национальной шкалы времени UTC(SU), с

1, 2

активная

реактивная

1,0

2,4

3,3

5,7

±5

Примечания

1 Характеристики ИК даны для измерений электроэнергии (получасовая).
2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р=0,95.
3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,02-1ном и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК № 1 - 2 от 0 до + 40 °C.

Основные технические характеристики ИК приведены в таблице 4.

Таблица 4 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	2
Нормальные условия: параметры сети: - напряжение, % от Ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от Ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ, ^оС	от -40 до +70
- температура окружающей среды в месте расположения	от -40 до +55
счетчиков, ^оС - температура окружающей среды в месте расположения сервера, ^оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ для счетчика ПСЧ-4ТМ.05МК.04, ч, не менее:	165000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
УСВ-3: - среднее время наработки на отказ, ч, не менее	45000
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте через непосредственное подключение к сети Internet или через GSM сеть сотового оператора.

Регистрация событий:

- в журнале событий счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита на программном уровне:
- результатов измерений (при передаче, возможность исользования цифровой подписи)
- установка пароля на счётчик;
- установка пароля на сервер ИВК;

Знак утверждения типа наносится на титульные листы эксплуатационной документации на АИИС КУЭ.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт./экз.
Трансформатор тока	ТШЛ	6
Счётчик электрической энергии многофункциональный	ПСЧ-4ТМ.05МК.04	2
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	77148049.422222.176-ПФ	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ООО «АРСТЭМ-ЭнергоТрейд» для электроснабжения предприятий РМК», аттестованном ООО «Спецэнергопроект», уникальный номер записи об аккредитации в реестре аккредитованных лиц № RA.RU.312236 от 20.07.2017.

Нормативные документы, устанавливающие требования к АИИС КУЭ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Правообладатель

Общество с ограниченной ответственностью «АРСТЭМ-ЭнергоТрейд»

(ООО «АРСТЭМ-ЭнергоТрейд»)

ИНН 6672185635

Адрес: 620075, г. Екатеринбург, ул. Белинского, 9/ Красноармейская, 26

Телефон: +7 (343) 310-70-80

Факс: +7 (343) 310-32-18

E-mail: office@arstm.ru

Изготовитель

Общество с ограниченной ответственностью «АРСТЭМ-ЭнергоТрейд»

(ООО «АРСТЭМ-ЭнергоТрейд»)

ИНН 6672185635

Адрес: 620075, г. Екатеринбург, ул. Белинского, 9/ Красноармейская, 26

Телефон: +7 (343) 310-70-80

Факс: +7 (343) 310-32-18

E-mail: office@arstm.ru

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект» (ООО «Спецэнергопроект»)

ИНН 7705362965

Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, этаж 4, помещ. I, ком. 6, 7 Телефон: +7 (495) 410-28-81

E-mail: info@sepenergo.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.312429.

Техническая поддержка

4992 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2796 от 03.11.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

4992 Kb

Файлов: 2 шт.

ЗАГРУЗИТЬ ПРИКАЗ

Текст приказа Росстандарта № 2796 от 03.11.2022

Текст приказа Росстандарта № 2796 от 03.11.2022

Ссылки на другие приказы Росстандарта

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
