ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию и метрологии от «___» ___________ 2024 г. № _1__

Сведения

об утвержденном типе средства измерений, подлежащие изменению в части сведений об изготовителях (правообладателях)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «05» августа 2024 г. № 1785

Регистрационный № 89465-23

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Установки для поверки и калибровки уровнемеров КМС-УПУ

Установки для поверки и калибровки уровнемеров КМС-УПУ (далее - установки), предназначены для передачи единицы уровня (длины) средствам измерений уровня различного принципа действия имитацией изменения уровня жидкости.

Принцип действия установок основан на использовании метода непосредственного сличения показаний поверяемых средств измерений уровня с показаниями, воспроизводимыми прецизионным инкрементным преобразователем линейных перемещений (далее - энкодером) при помощи аппаратно-программного интерфейса.

Конструктивно установки состоят из имитирующей системы и рабочего места оператора, объединённых системой управления. Имитирующая система выполнена единым устройством горизонтальной компоновки и включает в себя линейную часть, неподвижное основание, подвижную часть и вспомогательные узлы.

Линейная часть жестко связана с неподвижным основанием, обеспечивающим крепление поверяемых уровнемеров посредством установочной плиты, при этом плоскость установочной плиты перпендикулярна горизонтально расположенной оси линейной части. Подвижная часть с закреплённой отражающей поверхностью или контактным приспособлением перемещается плоскопараллельно относительно установочной плиты неподвижного основания вдоль линейной части. Определение положения подвижной части реализуется с использованием бесконтактной системы магнитного энкодера и системы управления. Энкодер состоит из магнитной ленты, расположенной вдоль линейной части, и считывающей головки, жестко закреплённой на подвижной части. Система управления осуществляет позиционирование подвижной части относительно неподвижного основания посредством специализированного ПО, и обеспечивает сбор информации и отображение её на экране ПК.

Воспроизводимая имитирующей системой единица уровня может иметь любое заданное системой управления значение в пределах диапазона измерений установок.

Установки могут быть оборудованы дополнительными приспособлениями для поверки средств измерений уровня различного принципа действия: для поверки уровнемеров с гибкими и жесткими волноводами - системой поддержки и натяжения, для поверки радарных уровнемеров - экраном для поглощения радиоволнового излучения и отражающим щитом, для поверки поплавковых уровнемеров - узлом для крепления поплавка, для поверки буйковых уровнемеров - стойкой для установки и настройки уровнемера, набором специализированных грузов и подвесов. Наличие приспособлений определяется при заказе.

Лист № 2

Всего листов 6

Обозначение модификаций установок имеет следующий вид и включает в себя:

• - обозначение типа_______________________________

• - исполнение (в соответствии с таблицей 2):

А

Б

В______________________________________________

• - диапазон измерений уровня, м________________________________________

• - наличие дополнительных приспособлений (опций) для поверки:

Т - ёмкостных или волноводных уровнемеров (тросовых или стержневых);

П - поплавковых уровнемеров;

К - уровнемеров с коаксиальными зондами;

Б - буйковых уровнемеров;

Э - радарных уровнемеров.

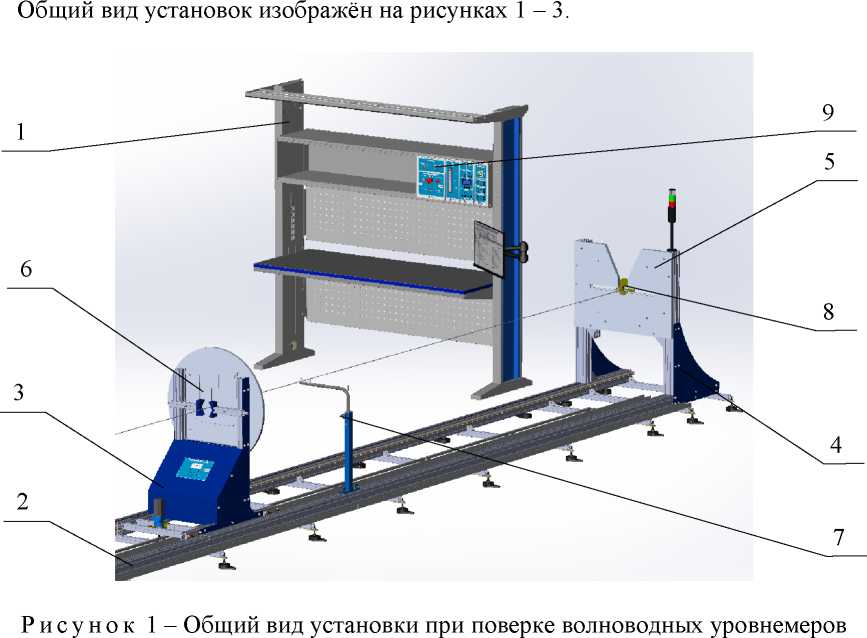

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки; 8 - поверяемый прибор; 9 - шильд-панель (место нанесения заводского номера, даты изготовления и метрологических характеристик установки).

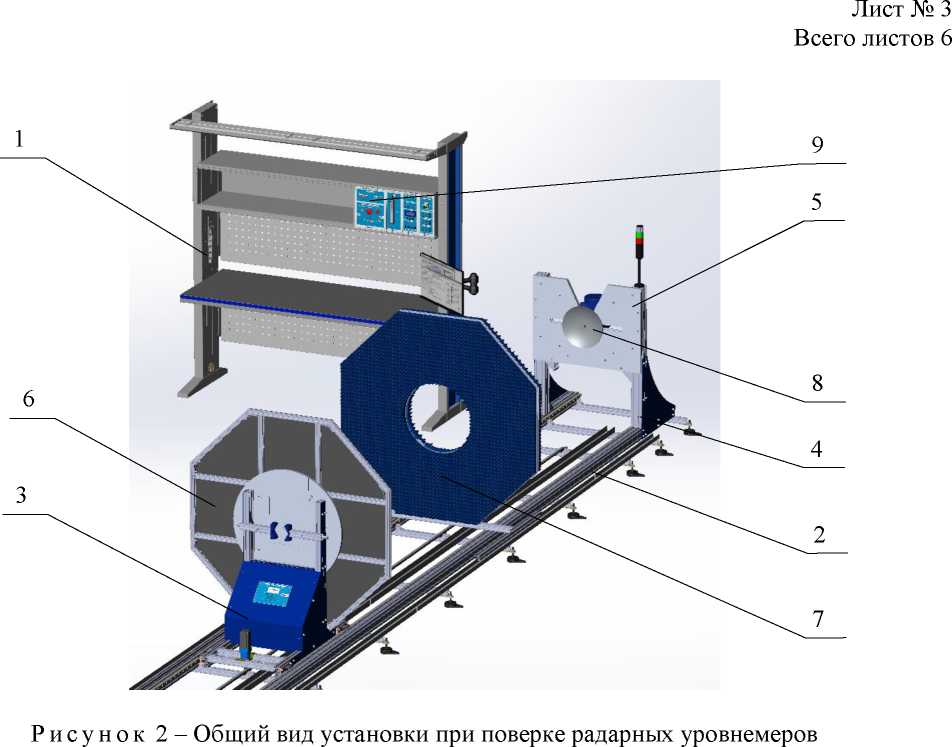

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - отражающая поверхность; 7 - экран для поглощения радиоволнового излучения и усечения луча; 8 - поверяемый прибор; 9 - шильд-панель (место нанесения заводского номера, даты изготовления и метрологических характеристик установки).

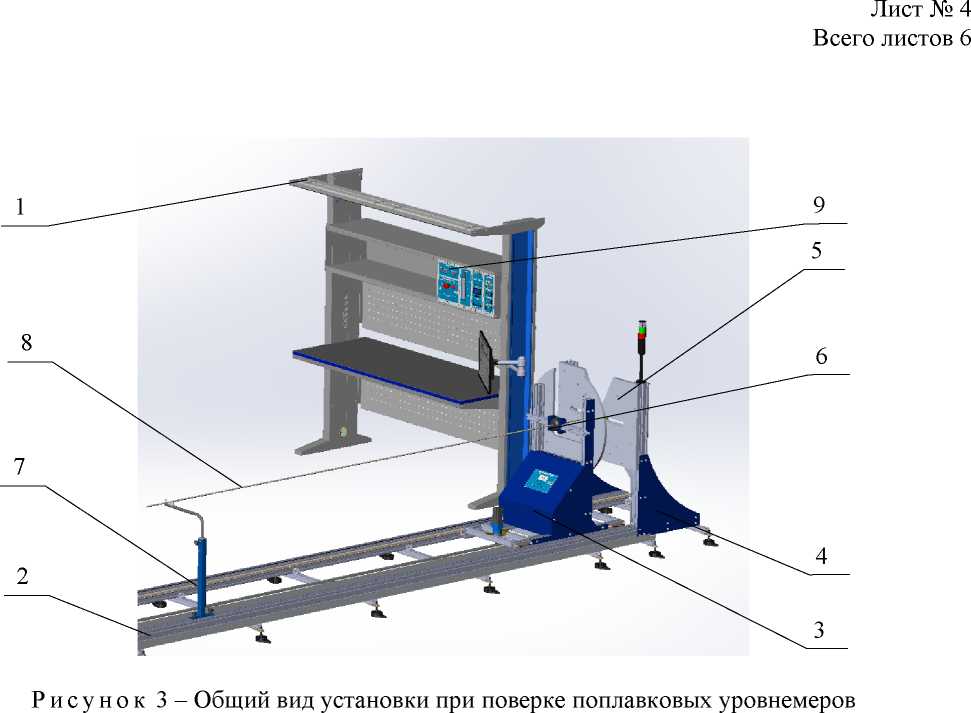

1 - рабочее место оператора; 2 - линейная часть; 3 - подвижная часть; 4 - неподвижное основание; 5 - плита установочная; 6 - контактное приспособление; 7 - стойка поддержки; 8 - поверяемый прибор; 9 - шильд-панель (место нанесения заводского номера, даты изготовления и метрологических характеристик установки).

Знак поверки на СИ не наносится.

Знак утверждения типа и заводской номер, состоящий из букв КМС и 7 цифр, наносятся на маркировочные таблички, закрепляемые на корпус системы управления рабочего места оператора и подвижную часть установки.

В установках используется программное обеспечение (далее - ПО) АРМ-КМС-УПУ. ПО устанавливается на персональный компьютер системы управления установками. Метрологические характеристики установок нормированы с учетом влияния ПО.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Таблица 2 - Метрологические характеристики КМС-УПУ

Таблица 3 - Технические характеристики КМС-УПУ

на титульные листы эксплуатационной документации типографским способом, а также трафаретным способом на корпус системы управления рабочего места оператора и подвижную часть установки.

Таблица 4 - Комплектность средства измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации РСЛМ.441000.141ХХ*.000.00РЭ.

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

РСЛМ.401164.002 ТУ «Установки для поверки и калибровки уровнемеров КМС-УПУ. Технические условия».

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

ИНН 7448232303

Юридический адрес: 454103, Челябинская обл., г.о. Челябинский, вн. р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15, оф. 30

Телефон: +7 (912) 306-64-00

E-mail: tdn@kmscompany.ru

Общество с ограниченной ответственностью «Комплексные метрологические системы» (ООО «КМС»)

ИНН 7448232303

Адрес: 454103, Челябинская обл., г.о. Челябинский, вн.р-н Центральный, г. Челябинск, пр-кт Новоградский, д. 15

Телефон: +7 (912) 306-64-00

E-mail: tdn@kmscompany.ru

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.
