№208 от 11.02.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 74022
О внесении изменений в описание типа на комплексы программно-технические телеметрии и телемеханики "ПТК ЕКС"
Приказы по основной деятельности по агентству Вн. Приказ № 208 от 11.02.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
11 февраля 2019 г. № 208
Москва
О внесении изменений в описание типа на комплексы программно технические телеметрии и телемеханики «ПТК ЕКС»
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «Матрикс» от 18 января 2019 г. № 43 п р и к а з ы в а ю:
-
1. Внести изменения в описание типа на комплексы программнотехнические телеметрии и телемеханики «ПТК ЕКС», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 72730-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 0OE1036EE32711E88OE9E0O71BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11,2018 до 08.11.2019
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «11» февраля 2019 г. № 208
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические телеметрии и телемеханики «ПТК ЕКС»
Назначение средства измеренийКомплексы программно-технические телеметрии и телемеханики «ПТК ЕКС» (далее -ПТК ЕКС) предназначены для измерений напряжения и силы постоянного электрического тока, электрического сопротивления и счёта импульсов.
Описание средства измеренийКонструктивно ПТК ЕКС представляют собой проектно-компонуемые изделия и состоят из процессорного блока, блока питания и блоков ввода-вывода, выполненные в пластмассовых корпусах.
Принцип действия ПТК ЕКС основан на аналого-цифровом преобразовании сигнала напряжения и силы постоянного электрического тока, сигналов сопротивления и определении количества импульсов с последующей передачей информации на верхний уровень в соответствии с алгоритмом пользователя.
В состав ПТК ЕКС входят:
блок процессорный (БЦП) - осуществляет обмен данными между ПТК ЕКС и сторонними системами верхнего уровня по каналам GSM и Ethernet, резервирование канала связи за счет подключения резервной SIM-карты другого оператора или других подключаемых каналов связи, хранение архива на SD карте, подключение датчиков с дискретным выходом типа «сухой контакт» и счёта импульсов, подключение датчиков с выходным сигналом типа «токовая петля», подключение датчиков с выходным сигналом по напряжению, подключение устройств с цифровым выходом по интерфейсам RS-232/RS-485, управление работой и сбор данных с блоков ввода-вывода;
блок питания (БАТ) - предназначен для преобразования сетевого переменного напряжения в постоянное стабилизированное напряжение питания ПТК ЕКС, а также для автономной работы на объектах без электропитания;
блоки ввода-вывода:
а) блок дискретных вводов (БДВ), предназначен для подключения датчиков с дискретным выходом типа «сухой контакт» и может быть использован для счета импульсов;
б) блок аналоговых вводов (БАВ), предназначен для подключения датчиков с выходным сигналом типа «токовая петля»;
в) блок аналоговых вводов (БАВ-1), предназначен для подключения датчиков с выходным сигналом по напряжению и датчиков сопротивления.
Блоки ПТК ЕКС объединены коммутационной шиной.
Встроенные часы ПТК ЕКС синхронизируются с часами сторонних систем.
ПТК ЕКС имеет два режима энергопотребления:
а) «Стандартный» - постоянное электропитание датчиков и поддержание связи с диспетчерским пунктом в активном состоянии при питании от сети переменного тока 220 В;
б) «Энергосберегающий» («Сон») - электропитание датчиков только на время измерения, активизация связи с диспетчерским пунктом только на время передачи. Связь с диспетчерским пунктом устанавливается на период передачи информации или при срабатывании дискретного датчика, или при выходе аналогового сигнала за установленные пределы.
Время работы ПТК ЕКС от аварийного источника питания не регламентируется и зависит от числа сеансов связи с диспетчерским пунктом.
ПТК ЕКС имеют несколько модификаций, отличающихся составом блоков, который определяется при заказе.
Габариты, масса и потребляемая мощность зависят от состава.
Пломбирование ПТК ЕКС производится изготовителем наклейкой одноразового самоклеящегося материала на стык корпуса и крышки.

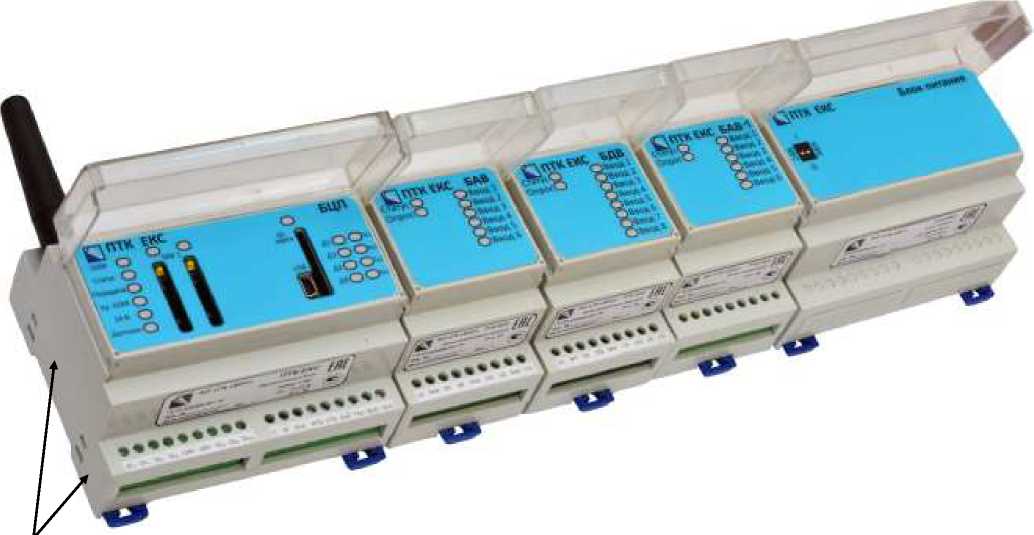

Фотография общего вида представлена на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид ПТК ЕКС
Программное обеспечение (далее - ПО) ПТК ЕКС включает встроенное и внешнее ПО.
Встроенное ПО управляет работой ПТК ЕКС в целом. Всё встроенное ПО измерительных блоков ПТК ЕКС является метрологически значимым.
Внешнее ПО состоит из программы для поверки EKSMetrology и программ для конфигурирования ПТК ЕКС под конкретные задачи потребителя: EKSLink и EKSSettings. Метрологически значимым из внешнего ПО является программа EKSMetrology и EKSLink.
Идентификационные данные метрологически значимого ПО представлены в
таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
1 Идентификационные данные (признаки) |
2 Значение | |||
|
БЦП |
3 БАВ |
4 БАВ-1 |
5 БДВ | |
|
6 Идентификационное наименование ПО |
firmware.bin |
ain_cur6.hex |
ain_vol4_ res2.hex |
din_cnt8.hex |
|
7 Номер версии (идентификационный номер ПО) |
не ниже 3.0 |
не ниже 3.0 |
не ниже 3.0 |
не ниже 3.0 |
|
8 Цифровой идентификатор ПО |
A27BF43D |
126B83AE |
4863A9D6 |
63152AB8 |
|
9 Алгоритм вычисления контрольной суммы |
CRC 32 | |||
Таблица 2 - Идентификационные данные внешнего ПО
|
10 Идентификационные данные (признаки) |
11 Значение | |
|
12 Идентификационное наименование ПО |
EKSMetrology |
EKSLink.exe |
|
13 Номер версии (идентификационный номер ПО) |
не ниже 1.0 |
не ниже 1.0 |
|
14 Цифровой идентификатор ПО |
6АСА36Е7 |
04C2350A |
|
15 Алгоритм вычисления контрольной суммы |
CRC 32 | |
Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблицах 3 и 4. Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений постоянного тока, мА |
от 0 до 20 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 1; от 0 до 10 |
|
Диапазон измерений сопротивления, Ом |
от 0 до 160 |
|
Пределы допускаемой основной приведённой погрешности измерений постоянного тока, % |
±0,1 |
|
Пределы допускаемой основной приведённой погрешности измерений напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой основной приведённой погрешности измерений сопротивления, % |
±0,2 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений напряжения постоянного тока, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений сопротивления, вызванной отклонением температуры окружающего воздуха от нормальной на каждые 10 °С, % |
±0,04 |
|
Пределы допускаемой погрешности счёта импульсов, имп. |
±1 на 100000 имп. |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений постоянного тока, шт. |
до 8 |
|
Количество каналов измерений напряжения постоянного тока, шт. |
до 8 |
|
Количество каналов измерений сопротивления, шт. |
до 2 |
|
Количество счётно-импульсных каналов, шт. |
до 8 |
|
Емкость счетчика, имп. |
4294967295 |
|
Частота следования импульсов, Гц, не более |
100 |
|
Минимальная длительность импульса, мс |
5 |
|
Напряжение логического нуля счётных импульсов, В |
от 0 до 0,8 |
|
Напряжение логической единицы счётных импульсов, В |
от 1,5 до 24 |
|
Потребляемая мощность в обычном режиме (без учёта внешних датчиков), В^А, не более |
5 |
|
Потребляемая мощность в режиме «Сон», В^А, не более |
0,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Выходное напряжение для питания внешних датчиков, В |
от 2,9 до 24* |
|
Нормальные условия: | |
|
- температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность окружающего воздуха при температуре +25 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
16 - напряжение питания переменного тока, В |
18 от 215,6 |
|
17 |
19 до 224,4 |
|
- частота напряжения питания, Г ц |
от 49,5 до 50,5 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +50 |
|
- относительная влажность окружающего воздуха при температуре +25 °С, % |
до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
20 - напряжение питания переменного тока, В |
21 от 180 до |
|
- частота напряжения питания, Гц |
250 от 49 до 51 |
|
Масса, г, не более: | |
|
22 - процессорный блок |
220 |
|
23 - блок питания |
600 |
|
24 - БАВ, БДВ, БУП |
120 |
|
Габаритные размеры (ДхШхВ), мм, не более: | |
|
25 - процессорный блок, блок питания |
105x88x71 |
|
26 - БАВ, БДВ, БУП |
53x88x71 |
|
Примечание. * Устанавливается в зависимости от заказа |
наносится фотохимическим способом на шильдик, расположенный на боковой плоскости корпуса каждого блока ПТК ЕКС и на титульный лист руководства по эксплуатации в центре печатным способом.
Комплектность средства измерений
Комплект поставке представлен в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
ПТК ЕКС |
МЛГР.426469.001 |
1 комплект |
|
Паспорт |
МЛГР.426469.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
МЛГР.426469.001 РЭ |
1 экз. |
|
EKSLink. Программа |
ПТК.0000.951 |
1 комплект на CD-диске |
|
EKSLink Руководство системного программиста |
ПТК.0000.951 32 | |
|
EKSettings. Программа |
ПТК.0000.952 | |
|
EKSettings Руководство оператора |
ПТК.0000.952 34 | |
|
Программа для поверки EKSMetrology |
ПТК.0000.953 | |
|
EKSMetrology. Руководство оператора |
ПТК.0000.953 34 | |
|
Методика поверки |
МЛГР.426469.001 Д1 |
1 экз. |
осуществляется в соответствии с документом МЛГР.426469.001 Д1 «Комплекс программнотехнический телеметрии и телемеханики «ПТК ЕКС». Методика поверки», утвержденному ФБУ «Пензенский ЦСМ» 18 июня 2018 г.
Основные средства поверки:
-
- калибратор многофункциональный MCX-IIR (регистрационный номер 21591-07 в Федеральном информационном фонде);
-
- генератор сигналов произвольной формы 33220А (регистрационный номер 62209-15 в Федеральном информационном фонде).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и паспорт.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к комплексам программно-техническим телеметрии и телемеханики «ПТК ЕКС»ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16-30 А
МЛГР.426469.001 ТУ. Программно-технический комплекс телеметрии и телемеханики «ПТК ЕКС». Технические условия
ИзготовительОбщество с ограниченной ответственностью «Матрикс» (ООО «Матрикс»)
ИНН 9710060233
Адрес: 123104, г. Москва, Большой Палашёвский переулок, д. 3, стр. 1, эт. 1, ком. 12 Телефон: (812) 335-93-17
ЗаявительАкционерное общество «Группа компаний «ЕКС» (АО «ГК «ЕКС»)
ИНН 5012000639
Адрес: 150001, г. Ярославль, ул. Большая Федоровская, д. 63, пом. 1 -6,8,9
Почтовый адрес: 125167, г. Москва, ул. Восьмого Марта 4-ая, д. 6, стр. 1, оф. 9 Телефон (факс): (495) 004-50-44
E-mail: office@aoeks.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
E-mail: pcsm@sura.ru
Web-сайт: www.penzacsm.ru
Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
