МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О внесении изменений в описание типа на преобразователи влажности и температуры измерительные серии 90

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО Фирма «Юма» от 22 июня 2016 г. № 44 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на преобразователи влажности и температуры измерительные серии 90, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57251-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Управлению метрологии (Р.А.Родин) оформить новое описание типа средства измерений.

• 3. Контроль за исполнением настоящего приказа оставляю за собой.



  олубев

  Заместитель Руководителя

(----------------------

Подлинник электронного документа, подл хранится в системе электронного докуме Федеральное агентство по техническому регул метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017 Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «10» января 2017 г. № 8

Изменения в описание типа на преобразователи влажности и температуры измерительные серии 90

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи влажности и температуры измерительные серии 90

Преобразователи влажности и температуры измерительные серии 90 моделей 90.7021 и 90.7023 (далее по тексту - термогигрометры) предназначены для измерения относительной влажности и температуры неагрессивных газовых сред с возможностью вычислений и вывода температуры точки росы, абсолютной влажности, отношения смеси, температуры влажного термометра, энтальпии и парциального давления водяного пара. Термогигрометры предназначены для контроля воздуха внутри и вне помещений, в рабочих зонах, складах и хранилищах, контроле воздушных сред в сушильных камерах, рефрижераторах, в климатических камерах.

Термогигрометры представляют собой малогабаритные, автоматические, цифровые, многофункциональные приборы непрерывного действия с возможностью накопления результатов измерений, отображения измеряемых параметров на жидкокристаллическом индикаторе (дисплее подключаемого ПК) и построения графика текущего процесса и истории измерений за последний год.

Термогигрометры модели 90.7021 имеют следующие исполнения:

• - 90.7021/11 - термогигрометр комнатного исполнения;

• - 90.7021/12 - термогигрометр настенный/настольный с индикатором;

• - 90.7021/210 - термогигрометр настенного исполнения, версия А;

• - 90.7021/160 - термогигрометр настенного исполнения, версия В;

• - 90.7021/211- термогигрометр канального исполнения, версия А;

• - 90.7021/161 - термогигрометр канального исполнения, версия В;

• - 90 7021/40 - термогигрометры стержневого исполнения.

Термогигрометры модели 90.7023 имеют следующие исполнения:

• - 907023/331 - термогигрометр для настенного монтажа;

• - 907023/333 - термогигрометр для каналов и труднодоступных мест;

• - 907023/334 - термогигрометр для применений в условиях высоких давлений/вакуума,

• - 907023/335 - термогигрометр для высоких температур;

• - 907023/337А - термогигрометр с паронепроницаемым датчиком;

• - 907023/337В - термогигрометр с нагреваемым датчиком для зон с высокой влажностью;

• - 907023/338 - термогигрометр для напорных магистралей и барокамер.

Термогигрометры серии 90 имеют сенсоры влажности резистивного или емкостного типа, платиновые сенсоры температуры PtlOO/PtlOOO, различаются конструктивными исполнениями измерительных зондов и преобразовательных блоков, отличаются наличием дисплея, а также типами аналоговых выходных сигналов.

Термогигрометры моделей 90.7021 состоят из преобразовательного блока с подключенным непосредственно или через удлинительный кабель измерительным зондом влажности и температуры. Термогигрометры имеют аналоговые выходы сигналов влажности и температуры 4...20 мА, 0...1 В, 0...5 В, 0...10 В.

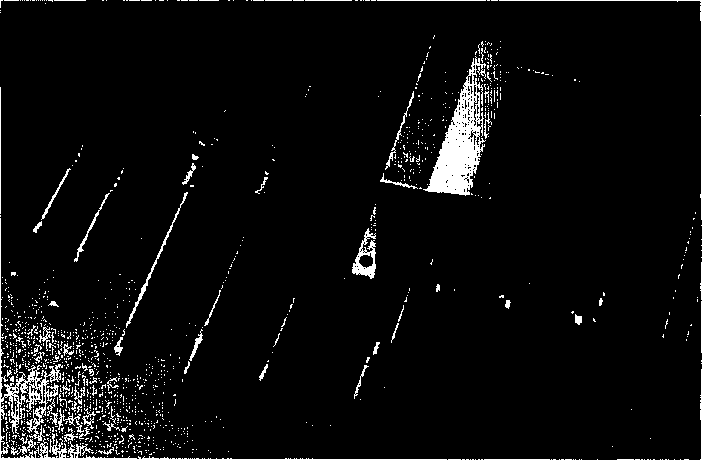

Внешний вид термогигрометра модели 90.7021 приведен на рисунке 1.

Рисунок 1- Внешний вид термогигрометра модели 90.7021

Термогигрометры моделей 90.7023 состоят из микропроцессорного преобразовательного блока, к которому могут быть подключены непосредственно (исполнение 90.7023/331) или через удлинительный кабель длиной 2 м, 5 м или Юм измерительные зонды влажности и температуры различных исполнений (с резьбовым соединением и без него, с монтажным фланцем). На лицевой панели преобразовательного блока установлен ЖК дисплей, разъем для подключения питания и выводы аналоговых выходных сигналов. Термогигрометры имеют аналоговый выход сигналов влажности и температуры 4.. .20 мА.

Питание термогигрометров может осуществляться от внешнего источника постоянного тока или через специальный преобразователь от сети переменного тока.

В состав преобразовательного блока входит встроенный микропроцессорный контроллер, обеспечивающий работу всего прибора. Контроллер обеспечивает формирование стандартных выходных сигналов в виде напряжения или постоянного тока для передачи на вторичные регистрирующие приборы. Для цифровой коммуникации имеются интерфейсы RS232 / RS485 и релейные выходы.

На передней панели преобразовательного блока может быть установлен жидкокристаллический дисплей с подсветкой.

Измерительный зонд имеет сенсоры влажности типа HUMICAP 180R (для общих исполнений), HUMICAP 180RC (при нагреваемом зонде), HUMICAP 180L2 (для высоких концентраций химических веществ), выполненные по специальной емкостной полимерной технологии, обеспечивающие долговременную стабильность, нечувствительность к пыли и большинству химикатов. В качестве сенсора температуры используется платиновый термопреобразователь сопротивления PtlOO.

Взаимодействие оператора с термогигрометром осуществляется с помощью экранного меню и кнопочной клавиатуры.

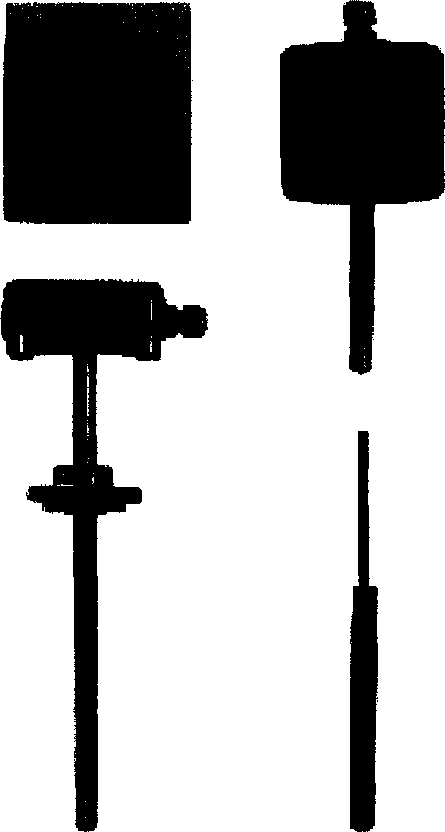

Внешний вид термогигрометра модели 90.7023 представлен на рисунке 2.

Рисунок 2- Внешний вид термогигрометра модели 90.7023

Программное обеспечение (далее - ПО) термогигрометра является встроенным ПО микропроцессора и представляет собой метрологически значимую часть. Защита ПО осуществляется путем записи бита защиты при программировании микропроцессора в процессе производства. Установленный бит защиты запрещает чтение кода микропрограммы, поэтому модификация программного обеспечения (умышленная или неумышленная) невозможна.

Конструкция термогигрометра не предполагает возможности считывания или изменения метрологически значимого ПО. При включении термогигрометра можно получить данные об идентификационном наименовании и версии ПО. При вскрытии корпуса невозможно получить информацию о цифровом идентификаторе ПО. Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «средний» согласно Р 50.2.077-2014.

Таблица 1_________ ________ _____ ___

Метрологические и технические характеристики

Метрологические и технические характеристики термогигрометров представлены в таблице 2:

Таблица 2

наносится на паспорт, руководство по эксплуатации типографским методом и непосредственно на прибор в виде голографической наклейки.

Комплект поставки определяется заказчиком и отражается в спецификации. Основной

комплект представлен в таблице 3: Таблица 3

проводится в соответствии с методикой поверки «Измерительные преобразователи влажности и температуры серии 90. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИФТРИ» 20 декабря 2013 г.

Основные средства поверки:

эталонного динамического генератора влажного газа «Родник-2» по 5К2.844.06ТУ, пределы допускаемой абсолютной погрешности ± 0,5 %,

термометры эталонные платиновые ПТС-10М с погрешностью ±0,1°С.

Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в паспорт и (или) на свидетельство о поверке

Изложены в руководстве по эксплуатации на термогигрометры.

Нормативные и технические документы

• 1 ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».

• 2 ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.

• 3 Техническая документация фирмы-изготовителя.

Фирма «JUMO GmbH & Со. KG», Moltkestrasse 13-31, 36035 Fulda, Germany, Telefaks +49 (661) 6003-601, E-mail: mail@jumo.net, Web: www.jumo.net.

Представительство в России ООО Фирма «ЮМО», г. Москва, 115162, ул. Люсиновская, д. 70, стр.5, Тел +7 495 961 32 44; 954-11-10; 954-15-66, Факс: +7 495 954-69-06,

ИНН 7727087543

E-mail: jumo@jumo.ru,

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»;

Юридический адрес: Россия, 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус.

телефон/ факс: (3952) 46-83-03,46-3848;

e-mail: offise@niiftri.irk.ru;

аттестат аккредитации № 30002-08 от 04.12.2008 г
