ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители напряженности электрических и магнитных полей ПЗ-80
Измерители напряженности электрических и магнитных полей ПЗ-80 предназначены для измерений среднеквадратичных значений напряженности переменных электрических и магнитных полей, а также для измерений напряженности электростатических полей.
Принцип действия измерителей напряженности электрических и магнитных п< ПЗ-80 основан на преобразовании напряженности поля в сигнал электрического напряжения, который затем поступает в аналогово-цифровой преобразователь. После опер фильтрации и детектирования выполняется измерение напряженности представление на индикаторе.
Преобразование напряженности переменного магнитного поля посредством спиралевидного рамочного измерительного преобразователя.
Преобразование напряженности переменного электрического поля посредством дипольного измерительного преобразователя, образованного д плоскопараллельными пластинами.
поля и
олей
11ЦИЙ
его
производится
производится [вумя
Измеряемые компоненты напряженности переменного электрического поля и ного
напряженности переменного магнитного поля перпендикулярны плоскости измеритель: преобразователя.
Преобразование напряженности электростатического поля производится посредством измерительного преобразователя на основе механического модулятора.
Измеряемые компоненты вектора напряженности электростатического поля лежат в плоскости вращения модулятора.
Дипольный и рамочный преобразующие элементы конструктивно совмещены в измерительном преобразователе ПЗ-80-ЕН500.
Измерение электростатического поля осуществляется преобразователем ПЗ-80-Е, который содержит преобразующий элемент в механического модулятора.
Электрический сигнал поступает от преобразующих согласования сигналов в аналого-цифровой преобразователь и который осуществляет вычисление всех измеряемых величин.
Измеренные значения напряженности поля передаются ЭКОФИЗИКА-D.
измерите Л1 ным виде
элементов через сигнальный процессор,
блок
на блок индикаторный
Внешний вид измерителя напряженности электрических и магнитных полей ПЗ-80 представлен на рисунке 1.
Элементы измерителей напряженности электрических и магнитных полей ПЗ-80, влияющие на их метрологические характеристики, от несанкционированного доступа защищены пломбированием (фирменной наклейкой).
Места расположения пломб (фирменных наклеек) от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 2.
-

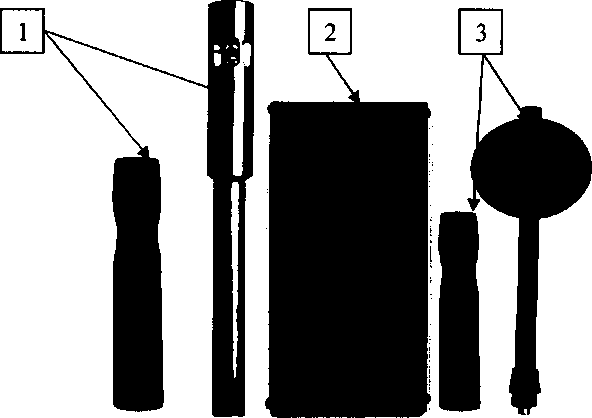

1 - измерительный преобразователь ПЗ-80-Е
-
2 - блок индикаторный ЭКОФИЗИКА-D
-
3 - измерительный преобразователь ПЗ-80-ЕН500
80
Рисунок 1 - Измеритель напряженности электрических и магнитных полей ПЗ

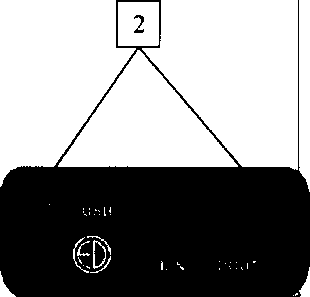

Задняя панель

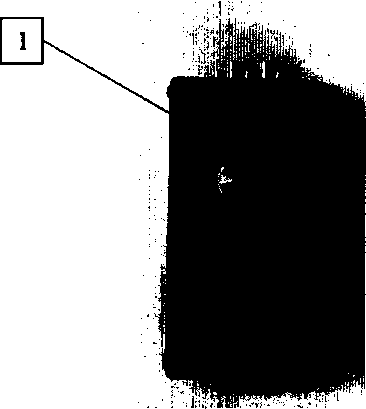

Торцевая панель. Вид снизу
-
1 - место нанесения знака утверждения типа
-
2 - места пломбировки (фирменных наклеек) от несанкционированного доступа
Рисунок 2 - Блок индикаторный ЭКОФИЗИКА-D
Программное обеспечениеПрограммное обеспечение (далее - ПО), установленное на встроенный сигнальный процессор, по структуре является целостным, выполняет функции управления режимами работы, математической обработки и представления измерительной информации.
Идентификационные данные (признаки) ПО измерителей напряжена ости электрических и магнитных полей ПЗ-80 приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
РЗ-80 | |
Номер версии (идентификационный номер) ПО |
Версия 1.02.02 | |
Цифровой идентификатор ПО |
D4022539 по SHA-1 |
Защита ПО измерителей напряженности электрических и магнитных полей ПЗ-80 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий :> по Р 50.2.077-2014.
Метрологические и технические характеристикиДиапазон частот измерений напряженности магнитного поля от 5 Гц до 500 кГц.
Диапазон частот измерений напряженности электрического поля от 5 Гц до 500 кГц.
Режимы фильтрации: 50 Гц узкая полоса, РЕЖ. 50 Гц, 5 - 2000 Гц, 10 - 30 кГц, 2 - 400 кГц, 30 - 300 Гц, 300 - 3000 Гц, 3 - 30 кГц, 30 - 300 кГц.
Пределы допускаемой относительной погрешности измерений напряженности электричес
кого
поля на опорных частотах приведены в таблице 2
Таблица2
Режим измерений |
Режим фильтрации |
Опорная частота |
Диапазон напряженности электрического поля |
Погреш |
ность |
ПЗ-80-Е400 |
50 Гц узкая полоса |
50 Гц |
420 мВ/м - 100,0 кВ/м |
±15 |
% |
РЕЖ. 50 Гц |
75 Гц |
2,0 В/м- 1,5 кВ/м |
± 15 |
% | |
5-2000 Гц |
75 Гц |
2,0 В/м - 1,5 кВ/м |
± 15 |
% | |
10-30 кГц |
20 кГц |
100 мВ/м - 0,5 кВ/м |
±10 |
% | |
2 - 400 кГц, |
20 кГц |
100 мВ/м-20 В/м |
±15 |
% | |
ПЗ-80-Е300 |
50 Гц узкая полоса |
50 Гц |
420 мВ/м - 100,0 кВ/м |
± 15 |
% |
30-300 Гц |
50 Гц |
1 В/м - 100,0 кВ/м |
±15 |
% | |
ЗОО-ЗООО Гц |
500 Гц |
2,0 В/м - 1,5 кВ/м |
±10 |
% | |
3-30 кГц |
10 кГц |
100 мВ/м-0,5 В/м |
±10 |
% | |
30 - ЗООкГц |
100 кГц |
200 мВ/м-20 В/м |
± 10 |
% |
Пределы допускаемой относительной погрешности измерений напряженности магнитного
200.
поля на опорных частотах приведены в таблице 3
Таблица 3
Режим измерений |
Режим фильтрации |
Опорная частота |
Диапазон напряженности переменного магнитного поля |
Погрей: |
ностъ |
ПЗ-80-Н400 |
50 Гц узкая полоса |
50 Гц |
50 мА/м -1,8 кА/м |
±15 |
% |
РЕЖ:50 Гц |
75 Гц |
200 мА/м - 100 А/м |
±10 |
% | |
5-2000 Гц |
75 Гц |
500 мА/м - 100 А/м |
±10 |
% | |
10-30 кГц |
20 кГц |
5 мА/м - 100 А/м |
±10 |
% | |
2-400 кГц |
20 кГц |
10,0 мА/м-20 А/м |
±10 |
% | |
ПЗ-8О-НЗОО |
50 Гц узкая полоса |
50 Гц |
50 мА/м - 1,8 кА/м |
±15 |
% |
30-300 Гц |
50 Гц |
1 А/м - 1,8 кА/м |
± 15 |
% | |
300-3000 Гц |
500 Гц |
100 мА/м- 100 А/м |
± 15 |
% | |
3-30 кГц |
10 кГц |
5 мА/м - 100 А/м |
±15 |
% | |
30-300 кГц |
100 кГц |
5,0 мА/м - 20 А/м |
± 15 |
% |
Диапазон измеряемых значений напряженности электростатического поля, кВ/м от О,
3
до
Пределы допускаемой относительной погрешности измерений напряженности электростатического поля, % Время установления рабочего режима, мин
±15.
1.
6.
от минус 10 до плюз 40;
Время непрерывной работы в рабочих условиях, ч Рабочие условия эксплуатации:
- температура окружающего воздуха, °C
- относительная влажность окружающего воздуха при 25°C, %, не более
- атмосферное давление, кПа (мм рт.ст.)
от 70 до 106,7 (от 460 до 300).
Средняя наработка на отказ, ч, не менее
10000.
175x85x35;
115x85x25;
165x85x25; 500x110x110; 473x34x34; 420x40x40.
430;
255;
250.
Габаритные размеры, мм, не более:
-
- блока индикаторного (исполнение 1)
-
- блока индикаторного (исполнение 2)
-
- блока индикаторного (исполнение 3)
-
- преобразователя ПЗ-80-ЕН500
-
- преобразователя ПЗ-80-Е (исполнение 1) в сборе с держателем
-
- преобразователя ПЗ-80Е (исполнение 2) в сборе с держателем
Масса, г, не более:
-
- блока индикаторного
-
- преобразователя ПЗ-80-ЕН500 с кабелем
-
- преобразователя ПЗ-80-Е с кабелем
наносится на заднюю панель блока индикаторного ЭКОФИЗИКА-D методом тампопечати и на титульный лист документа «Измеритель напряженности электрических и магнитных полей ПЗ-80. Паспорт-формуляр ПКДУ.411100.001 ПС», способ нанесения - офсетный.
Комплектность средства измерений
олей
Комплект поставки измерителей напряженности электрических и магнитных п
ПЗ-80 приведен в таблице 4.
Таблица 4
Наименование |
Обозначение |
Количе |
ство |
Блок индикаторный ЭКОФИЗИКА-D |
ПКДУ.411100.001.010 |
1 | |
Преобразователь измерительный ПЗ-80-ЕН500 |
ПКДУ.411100.001.020 |
1 | |
Преобразователь измерительный ПЗ-80-Е |
ПКДУ.411100.001.030 |
1 | |
Удлинитель 210 мм |
ПКДУ.411100.001.031 |
1 | |
Удлинитель 422 мм |
ПКДУ.411100.001.021 |
1 | |
Держатель |
ПКДУ.411100.001.030 |
2 | |
Кабель КИ-301-DIN |
ПКДУ .411100.001.040 |
2 | |
Кейс |
ПКДУ.411100.001.050 |
1 | |
Руководство по эксплуатации |
ПКДУ.411100.001РЭ |
1 | |
Паспорт |
ПКДУ.411100.001ПС |
1 | |
Методика поверки |
ПКДУ.411100.001МП |
1 |
осуществляется в соответствии с документом «Измеритель напряженности электрических и магнитных полей ПЗ-80. Методика поверки ПКДУ.411100.001МП», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 24 июня 2011 г.
Знак поверки наносится в виде наклейки или оттиска клейма поверителя на свидетельство
о поверке.
Перечень средств измерений, применяемых при поверке, приведен в таблице 5.
Таблица 5
Наименование средства измерений |
Тип средства измерений |
Основные метрологические характеристики ср( измерений |
детва | |
Рабочий эталон единицы напряженности магнитного поля в диапазоне частот от 0,5 Гц до 10 МГц |
РЭНМП 05Г/10М |
Диапазон частот от 0,5 Гц до 10 МГц; Диапазон воспроизведения напряженности магнитного поля: | ||
Частота |
Напряженность магни поля:, А/м |
гного | ||
от 0,5 до 20 Гц |
от 0,05 до 1 | |||
от 45 до 55 Гц |
от 0,05 до 1800 | |||
от 20 до 2000 Гц |
от 0,05 до 100 | |||
от 2 до 100 кГц |
от 0,005 до 100 | |||
от 100 до 400 кГц |
от 0,005 до 1 | |||
от 0,4 до 10 МГц |
от 0,05 до 1 | |||
0,5; 1; 5; 10 МГц |
от 0,05 до 10 | |||
Пределы допускаемой относительной погрешно воспроизведения напряженности магнитного по ±3% |
сти ля |
Наименование средства измерений |
Тип средства измерений |
Основные метрологические характеристики ср( измерений |
щства |
Рабочий эталон единицы напряженности электрического поля в диапазоне частот от 0,5 Гц до 30 МГц |
РЭНЭП 05Г/30М |
Диапазон частот от 0,5 Гц до 30 МГц; диапазон воспроизведения напряженности электрическог от 0,1 до 1500 В/м в диапазоне частот от 0,5 Гц, 100 кГц и от 0,1 до 20 В/м в диапазоне частот oi 100 кГц до 30 МГц, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ± 5 % |
э поля Ю |
Рабочий эталон единицы напряженности электрического поля на частоте 50 Гц |
РЭНЭП-50 |
Частота (50 ± 0,5) Гц; диапазон воспроизведет! напряженности электрического поля от 10 В/мд 100 кВ/м, пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля ± 3 % |
I [О |
Рабочий эталон напряженности электростатического поля |
РЭНЭП-00 |
Диапазон воспроизведения напряженности электростатического поля от 0,1 до 200 кВ/м; пр допускаемой относительной погрешности ±5 % |
еделы |
Измеритель напряженности электрических и магнитных полей ПЗ-80. Руководство РЭ. Раздел 8 «Режимы измерения ПЗ-80-Н400, ПЗ-80-Е400,
по эксплуатации» ПЗ-8О-НЗОО, ПЗ-8О-ЕЗОО и ПЗ-80-Е.
Нормативные документы, устанавливающие требования к напряженности электрических и магнитных полей ПЗ-80
измерителям
-
1 ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний.
-
2 ГОСТ Р 8.564-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц.
-
3 4 ГОСТ Р 8.808-2012 Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот от 0,00005 до 1000 МГц.
-
4 ГОСТ Р.8.805-2012 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
-
5 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» (ООО «ПКФ Цифровые приборы»).
ИНН 7716564530.
Юридический адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150. Почтовый адрес: 129281, г. Москва, ул. Енисейская, д. 24, кв. 150. Тел: (495) 225-55-01. E-mail: info@octava.info.
Испытательный центрГосударственный центр испытаний средств измерений ФГУП «ВНИИФТРИ», ГЦИ СИ ФГУП «ВНИИФТРИ».
Адрес: 141750, Московская обл., Солнечногорский район, п/о Менделеево. Телефон: (495) 744 81 12. Факс: (495) 744 81 12. E-mail: office@vniiftri.ru.
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИФТРИ» действителен до 07.10.2018 г,
Госреестр № 30002-13 от 07.10.2013г.
