УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «___» апреля 2026 г. №Лист № 1
Регистрационный № 63211-16 Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры программируемые логические АБАК ПЛК Назначение средства измеренийКонтроллеры программируемые логические АБАК ПЛК (далее - АБАК ПЛК) предназначены для измерения аналоговых унифицированных электрических сигналов напряжения и силы постоянного тока, импульсных и частотных сигналов, сигналов термопреобразователей сопротивления и термопар, для приема и обработки дискретных, цифровых сигналов и формирования управляющих, аварийных аналоговых, цифровых, кодированных и дискретных сигналов на основе измерений и вычислений параметров технологических процессов, многоконтурного ПИД-регулирования, алгоритмического программного управления.
Описание средства измеренийПринцип действия АБАК ПЛК основан на преобразовании измерительных сигналов в цифровой код в модулях ввода, передачи кода в модуль центрального процессора, обработки кода в соответствии с алгоритмом прикладной программы и выдачи управляющего сигнала посредством модуля вывода.
АБАК ПЛК относятся к проектно-компонуемым устройствам, имеющим модульную структуру, и содержащие в общем случае следующие модули: модули центрального процессора (далее - модуль ЦПУ), модули ввода/вывода, интерфейсные и терминальные модули, шины для подключения модулей. В состав АБАК ПЛК может входить модуль АБАК-AII-R, обеспечивающий параллельное подключение датчиков с токовым выходным сигналом на независимые каналы резервируемых модулей аналогового ввода. Совместно с АБАК ПЛК могут применяться барьеры искрозащиты I-10 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 93541-24) модификации I-10-AI12H-ExS для горячего резерва каналов токового ввода модулей ввода-вывода АБАК ПЛК.
АБАК ПЛК выпускаются в исполнениях К2, К3, которые отличаются внешним видом корпуса, метрологическими и техническими характеристиками.
АБАК ПЛК в зависимости от набора модулей обеспечивают выполнение следующих функций:
-
- измерение, преобразование и регистрация входных аналоговых, частотных, импульсных и дискретных сигналов;
-
- сигнализация отклонения измеренных параметров от нормы;
-
- регулирование параметров процесса по стандартным законам регулирования путем формирования управляющих дискретных и аналоговых токовых сигналов;
-
- вывод технологической и системной информации на дисплее мониторов операторских станций;
-
- обмен информацией со сторонним оборудованием посредством встроенных интерфейсов RS-485, Ethernet и других;
-
- дистанционное управление работой установок;
-
- защита (останов) технологического оборудования;
-
- формирование журнала аварийных и технологических сообщений;
-
- формирование и печать отчетных документов;
-
- формирование архива;
-
- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Пломбирование АБАК ПЛК осуществляется с помощью наклейки с контрольными клеймами эксплуатирующей или обслуживающей организации. Нанесение знака поверки на АБАК ПЛК не предусмотрено. Заводской номер в виде цифрового или цифробуквенного кода наносится на маркировочную табличку методом лазерной печати, расположенную на верхней и/или боковой части модулей.
Место нанесения знака утверждения типа и заводского номера представлены на рисунках 1, 2, 5. Схема пломбировки приведена на рисунке 4.
Общий вид АБАК ПЛК представлен на рисунках 1 - 4.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Vc • . stat
Ser «се
1Z e; c be < IP
16 <tj ^x1°! ^x1
IO.00.16.00_
Run
Slop
USB
'-rnSD
fl *2

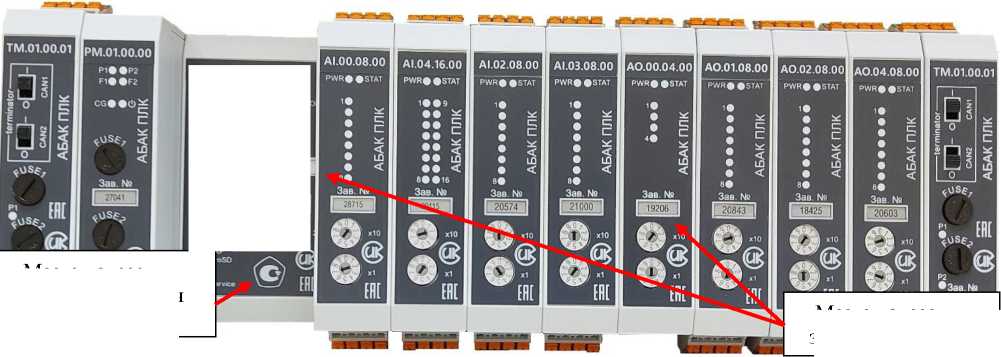

Рисунок 1 - Общий вид, места нанесения знака утверждения типа и заводского номера
АБАК ПЛК в исполнении К2
ТМ.01.00.00
|
CPU.00.00.00 | |
|
pwR<ec₽u | |
|
run ее alm | |
|
АБАК |
:::] |
|
ПЛК |
TxRx |
|
Л |
Зав. N2 |
|
(J™ 1 |
1459 I |
|
□ зХ |
USB HOST |
|
/О | |
Место нанесения знака утверждения типа
Место нанесения заводского номера
PWR® eSTAT
TXQ2
АО.02.08.00
PWR® eSTAT
IM.01.00.00
Dl.00.16.00
с
< ш
<
АБАК ПЛК
D0.00.16.00
С
S
<
• • I
8ф<16
Al.00.08.00
AI.04.16.00
PWR> *STAY
с: с
<
-
• • I
-
• • '
8««16
№
DXQ1
AXQ1
CXQ1
CXQ2
Место нанесения
знака утверждения
РМ.01.00.00
РМ.01.00.00
с
< LQ
<
Us о I
АБАК ПЛК
I
типа

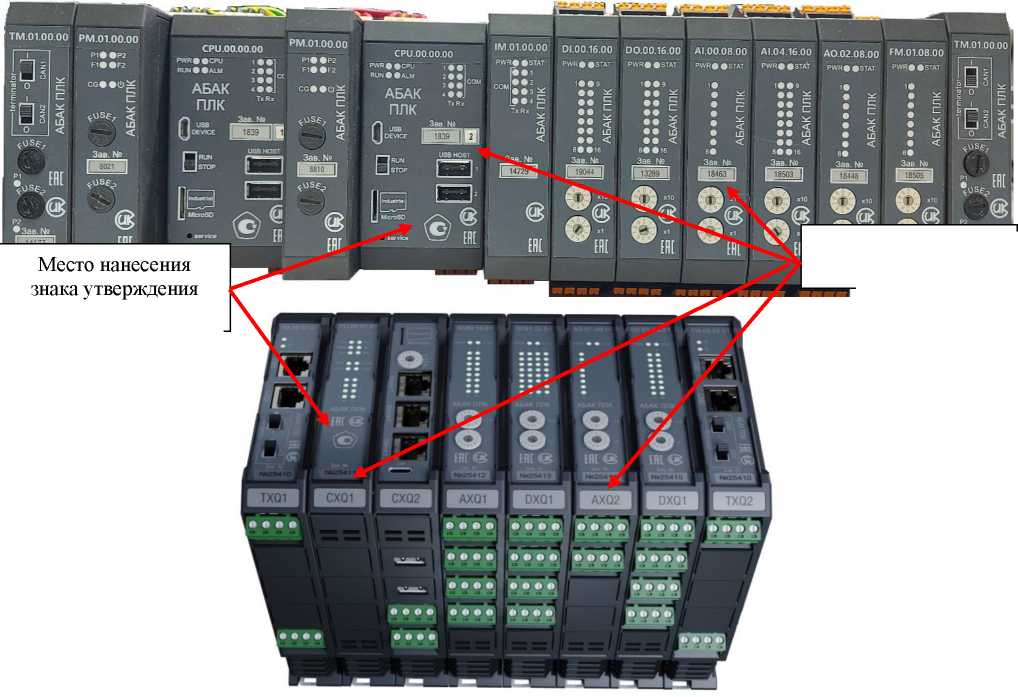

Рисунок 2 - Общий вид, места нанесения знака утверждения типа и заводского номера
АБАК ПЛК в исполнении К3
Место нанесения заводского номера
АБАК-А11-R-1 | /1 | из состава АБАК.
ЗАВ.Ns |
СВЕДЕНИЯ О ПРОИЗВОДИТЕЛЕ:
а Закрытое акционерное общество Научно-инженернь
420095, г. Казань, ул Восстания, 104 «И- тал.: +7 (8
ww.abakplus.com | support.abak@lncomsystem.ru

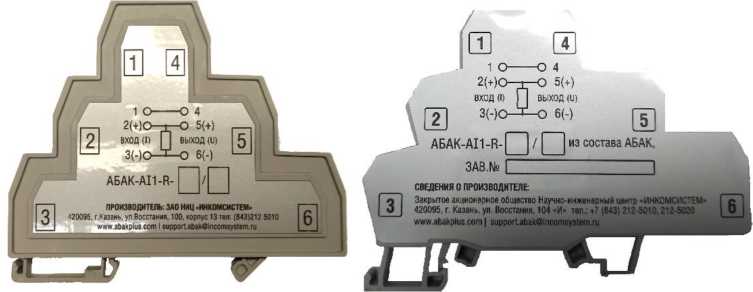

Рисунок 3 - Общий вид модуля АБАК-AII-R
Место пломбировки

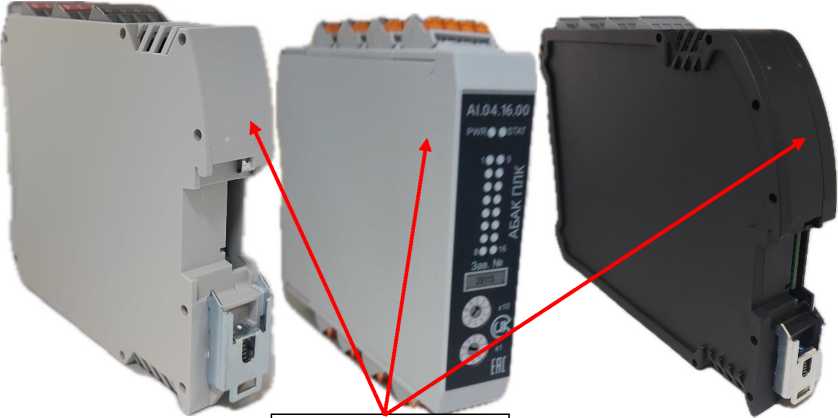

Рисунок 4 - Схема пломбировки модулей АБАК ПЛК
Место нанесения заводского номера
СВЕДЕНИЯ О ПРОИЗВОДИТЕЛЕ: НИЦ'ИНКОМСИСТЕМ-
Сайг www. iocomsystem.ru Телефон: *7 (843) 212-50-10 su ио rt.atak@ln comsystem.ro
АБАКПЛК
МОДУЛЬАНАЛОГОВОГОаВОДА
МОДЕЛЬ: K3.AI. 10.08.00
АБАК ПЛ К
МОДУЛЬ АНАЛОГОВОГО ВВОДА
МОДЕЛЬ: K2.AI.00.08.00
лппшп. , ibus —
1Ув:
ИЗГОТОВЛЕНО: 2025-12
EHI в @
ИЗГОТОВЛЕНО: 2025.12
ЕП[®
СВЕДЕНИЯ 0 ПРОИЗвОДИТЕЛЕ: НИЦ -ИНКОМСИСТЕМ-Сайт: www «ncomsystem.ru Тепе фон: *7 (843) 212 50-10
I support.abak@incomsystem.ru <_______[
•£-&
Место нанесения знака утверждения типа

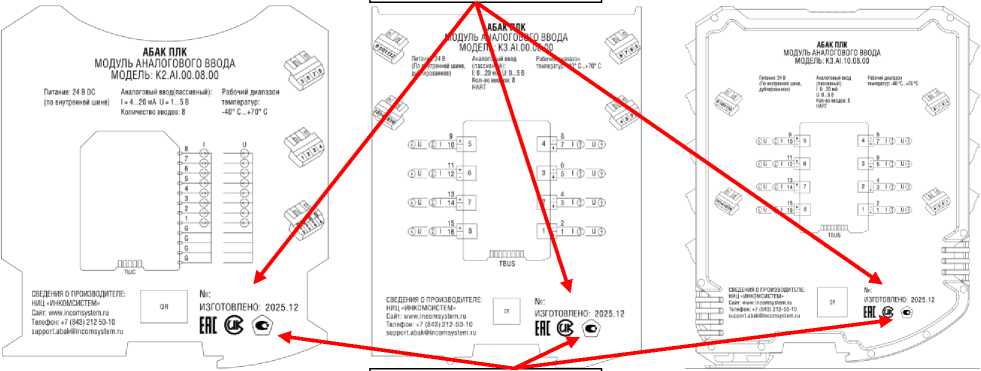

Рисунок 5 - Общий вид маркировочной таблицы АБАК ПЛК, расположенной на боковых частях корпуса
Программное обеспечениеПрограммное обеспечение (далее - ПО) АБАК ПЛК делится на три группы:
-
- системное ПО (далее - СПО);
-
- прикладное ПО, разрабатываемое пользователем с помощью специализированных инструментальных средств и загружаемое в АБАК ПЛК (далее - НПО);
-
- ПО, устанавливаемое на персональный компьютер.
СПО модулей ввода-вывода недоступно для коррекции конечным пользователем. Метрологические характеристики модулей ввода-вывода АБАК ПЛК нормированы с учетом СПО.
НПО разрабатывается пользователем в соответствии с инструкциями, описанными в руководстве по эксплуатации на АБАК ПЛК.
НПО, разрабатываемое пользователем и загружаемое в АБАК ПЛК, и ПО, устанавливаемое на персональный компьютер, не влияют на метрологические характеристики модулей.
Идентификация ПО АБАК ПЛК осуществляется путем отображения на дисплее подключенного к нему персонального компьютера структуры идентификационных данных, содержащих номер версии.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО АБАК ПЛК приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО АБАК ПЛК
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ПО модулей ввода/вывода К2 |
ПО модулей ввода/вывода К3 (классический корпус) |
ПО модулей ввода/вывода К3 (редизайн) |
|
Номер версии (идентификационный номер) ПО |
не ниже 03.XX.XX.XX |
не ниже XX.XX.01.XX |
не ниже XX.XX.05.XX |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
Примечание
| |||
Таблица 2 - Метрологические характеристики модулей АБАК ПЛК в исполнении К2
|
Тип модуля |
Количество каналов |
Диапазон преобразования/ воспроизведения сигналов |
Пределы допускаемой погрешности | |
|
основной |
дополнительно й на 1 °С | |||
|
Модуль аналогового ввода К2АТ00.08.00 |
8 |
от 4 до 20 мА* |
у: ±0,05 % |
у: ±0,003 % |
|
от 1 до 5 В* |
у: ±0,002 % | |||
|
Модуль аналогового ввода К2АТ00.08.01 |
8 |
от 0 до 20 мА* |
у: ±0,1 % |
у: ±0,003 % |
|
от 0 до 10 В* |
у: ±0,002 % | |||
|
Модуль аналогового вывода К2.АО.00.08.00 |
8 |
от 4 до 20 мА |
у: ±0,1 % |
у: ±0,033 % |
|
Модуль аналогового вывода К2.АО.01.08.00 |
8 |
от 1 до 5 В |
у: ±0,1 % |
у: ±0,033 % |
|
Модуль аналогового вывода К2.АО.00.08.01 |
8 |
от 0 до 20 мА |
у: ±0,1 % |
у: ±0,033 % |
|
Модуль аналогового вывода К2.АО.01.08.01 |
8 |
от 0 до 10 В |
у ±0,1 % |
у: ±0,033 % |
|
Модуль частотноимпульсного ввода К2ТМ.00.08.00 |
8 |
0,2 до 10000,0 Гц |
6: ±0,02 % |
- |
|
импульсы |
Д: ±1 импульс на 10000 импульсов |
- | ||
|
Модуль дискретного ввода К2ЛТ00.16.00 |
« 16, 2**(частотно-импульсный) |
0,2 до 10000,0 Гц** |
6: ±0,02 % |
- |
|
импульсы |
Д: ±1 импульс на 10000 импульсов |
- | ||
|
* Диапазон устанавливается при выпуске из производства. ** Наличие двух каналов частотно-импульсного ввода у модулей дискретного ввода К2Л1.00.16.00 определяется при заказе. Примечания
Д - пределы допускаемой абсолютной погрешности; 6 - пределы допускаемой относительной погрешности; у - пределы допускаемой погрешности, приведенной к диапазону измерений.
| ||||
Таблица 3 - Метрологические характеристики модулей АБАК ПЛК в исполнении КЗ
|
Тип модуля |
Количеств о каналов |
Диапазон преобразования / воспроизведения сигналов |
Пределы допускаемой погрешности | |
|
основной |
дополнительной на 1 °С | |||
|
Модуль аналогового ввода K3.AI.00.08.00, K3.AI.10.08.00 |
8 |
от 0 до 20 мА* |
у: ±0,1 % |
у: ±0,003 % |
|
от 0 до 5 В* |
у: ±0,1 % |
у: ±0,002 % | ||
|
Модуль аналогового ввода K3.AI.04.16.00, K3.AI.14.16.00 |
16 |
от 0 до 20 мА* |
у: ±0,1 % |
у: ±0,002 % |
|
от 0 до 10 В* | ||||
|
Модуль аналогового ввода K3.AI.15.16.00 |
16 |
от 0 до 20 мА* |
у: ±0,1 % |
у: ±0,003 % |
|
от 0 до 10 В* |
у: ±0,002 % | |||
|
Модуль аналогового ввода термосопротивлений K3.AI.02.08.00, K3.AI.12.08.00 |
8 |
Приведены в таблице 4 | ||
|
Модуль аналогового ввода термопар K3.AI.03.08.00, K3.AI.13.08.00 |
8 |
Приведены в таблице 5 | ||
|
Модуль аналогового вывода K3.AO.00.04.00, K3.AO.10.04.00 |
4 |
от 0 до 20 мА |
у: ±0,1 % |
у: ±0,003 % |
|
Модуль аналогового вывода K3.AO.01.08.00, K3.AO.11.08.00 |
8 |
от 0 до 10 В |
у: ±0,1 % |
у: ±0,003 % |
|
Модули аналогового вывода K3.AO.04.08.00, K3.AO.14.08.00 |
8 |
от 0 до 20 мА |
у: ±0,1 % |
у: ±0,003 % |
|
Модуль частотноимпульсного ввода КЗТМ.12.08.00 |
8 |
от 0,2 до 10000,0 Гц |
6: ±0,01 % |
- |
|
5: ±0,001 %**, но не менее А: ±0,01 Гц |
6: ±0,00003 % | |||
|
импульсы |
А: ±1 импульс на 10000 импульсов |
- | ||
|
Модуль частотноимпульсного ввода K3.FM.13.02.00 |
2 |
от 0,1 до 500000,0 Г ц |
6: ±0,01 %, но не менее А: ±0,01 Гц |
- |
|
импульсы |
А: ±1 импульс на 10000 импульсов |
- | ||
|
Тип модуля |
Количеств о каналов |
Диапазон преобразования / воспроизведения сигналов |
Пределы допускаемой погрешности | |
|
основной |
дополнительной на 1 °С | |||
|
* Диапазон устанавливается при выпуске из производства. ** Специальное исполнение по заказу. Примечания
Д - пределы допускаемой абсолютной погрешности; 6 - пределы допускаемой относительной погрешности; у - пределы допускаемой погрешности, приведенной к диапазону измерений.
| ||||
Таблица 4 - Метрологические характеристики модулей K3.AI.02.08.00, K3.AI.12.08.00
аналогового ввода для измерения сигналов от термопреобразователей , сопротивления
|
Обозначение типа термопреобразователя сопротивления |
Диапазон измерений сопротивления постоянному току термопреобразователей сопротивления в температурном эквиваленте, °С |
Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току в температурном эквиваленте при четырехпроводной схеме подключения при температуре окружающей среды, °С |
Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току в температурном эквиваленте при трехпроводной схеме подключения при температуре окружающей среды, °С | ||
|
от -40 до 0 °С включ. |
св. 0 до 70 °С |
от-40 до 0 °С включ. |
св. 0 до 70 °С | ||
|
Pt50 (а=0,00385 °С-1) |
от -200 до 850 |
±1,0 |
±0,5 |
±2,0 |
±0,7 |
|
50П (а=0,00391 °С-1) |
от -200 до 850 |
±1,0 |
±0,5 |
±2,0 |
±0,7 |
|
Pt100 (а=0,00385 °С-1) |
от -200 до 850 |
±1,0 |
±0,5 |
±2,0 |
±0,7 |
|
100П (а=0,00391 °С-1) |
от -200 до 850 |
±1,0 |
±0,5 |
±2,0 |
±0,7 |
|
Pt500 (а=0,00385 °С-1) |
от -200 до 850 |
±0,5 |
±0,7 | ||
|
500П (а=0,00391 °С-1) |
от -200 до 850 |
±0,5 |
±0,7 | ||
|
Pt1000 (а=0,00385 °С-1) |
от -200 до 850 |
±0,5 |
±0,7 | ||
|
1000П (а=0,00391 °С-1) |
от -200 до 850 |
±0,5 |
±0,7 | ||
|
50M (а=0,00428 °С-1) |
от -180 до 200 |
±0,5 |
±0,7 | ||
|
100M (а=0,00428 °С-1) |
от -180 до 200 |
±0,5 |
±0,7 | ||
|
100H (а=0,00617 °С-1) |
от -60 до 180 |
±0,5 |
±0,7 | ||
Пр имечания
-
1 Модуль K3.AI.02.08.00 имеет только четырехпроводную схему подключения.
-
2 Обозначение типа термопреобразователя сопротивления по ГОСТ 6651-2009.
Таблица 5 - Метрологические характеристики модулей аналогового ввода для измерения
|
сигналов от термопар K3.AI.03.08.00, K3.AI.13.08.00 | |||
|
Обозначение типа термопары |
Обозначение промышленного термопреобразователя |
Диапазон измерений ТЭДС в температурном эквиваленте, °С |
Пределы допускаемой абсолютной погрешности, °С |
|
R |
ТПП |
от -50 до 1760 |
±3,0 |
|
S |
ТПП |
от -50 до 1760 |
±2,0 |
|
B |
ТПР |
от 500 до 1820 |
±2,0 |
|
J |
ТЖК |
от -200 до 1200 |
±2,0 |
|
T |
ТМК |
от -200 до 400 |
±1,0 |
|
E |
ТХКн |
от -200 до 1000 |
±2,0 |
|
K |
ТХА |
от -200 до 1370 |
±2,0 |
|
N |
ТНН |
от -200 до 1300 |
±2,5 |
|
A1 |
ТВР |
от 0 до 2500 |
±3,0 |
|
A2 |
ТВР |
от 0 до 1800 |
±3,0 |
|
A3 |
ТВР |
от 0 до 1800 |
±3,0 |
|
L |
ТХК |
от -200 до 800 |
±2,0 |
|
M |
ТМК |
от -200 до 100 |
±1,0 |
|
Примечания
| |||
|
Таблица 6 - Основные технические характеристики АБАК П |
[ЛК |
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 20,4 до 28,8 |
|
Потребляемая мощность отдельного модуля, Вт, не более: - АБАК ПЛК исполнения К2 |
13 |
|
- АБАК ПЛК исполнения КЗ |
15 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, % |
от 5 до 95, без конденсации влаги |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч |
150000 |
|
Средний срок службы, лет |
20 |
наносится на титульный лист паспорта типографским способом, на лицевую панель модуля центрального процессора и на маркировочную табличку каждого модуля методом лазерной печати.
Комплектность средства измеренийТаблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый логический (состав модулей и каналов определяется индивидуальным проектом (сборкой) |
АБАК ПЛК |
1 шт. |
|
Контроллеры программируемые логические АБАК ПЛК. Руководство по эксплуатации |
ИнКС.425270.004 РЭ |
1 экз. |
|
Контроллеры программируемые логические АБАК ПЛК. Паспорт |
ИнКС.425270.004 ПС |
На каждый модуль |
приведены в разделе 13 «Использование по назначению» ИнКС.425270.004 РЭ.
Нормативные документы, устанавливающие требования к средству измеренийИнКС.425270.004ТУ «Контроллеры программируемые логические «АБАК ПЛК». Технические условия»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1А0-16 до 100 А»
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ИзготовительАкционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»
(АО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Адрес: 420029, г. Казань, ул. Пионерская, д. 17
Телефон: (843) 212-50-10, факс: (843) 212-50-20
Web-сайт: http:// www.incomsystem.ru
E-mail: mail@incomsystem.ru
Испытательный центрОбщество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229
В части вносимых изменений
Общество с ограниченной ответственностью Центр Метрологии «СТП»
(ООО ЦМ «СТП»)
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, к. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311229
с привлечением
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: Россия, 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Уникальный номер записи в реестре аккредитованных лиц RA.RU.314164
