УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1611

Лист № 1 Регистрационный № 73365-18 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Газоанализаторы CO12e

Газоанализаторы CO12e предназначены для измерения объемной доли или массовой концентрации оксида углерода и диоксида углерода в смеси с воздухом, азотом и другими неагрессивными газами.

Принцип действия газоанализаторов CO12e (далее - газоанализаторы) - оптический инфракрасный с использованием газовых корреляционных фильтров, основанный на зависимости поглощения инфракрасного излучения молекулами определяемого компонента от массовой концентрации.

Газоанализаторы представляют собой одноблочные стационарные многоканальные приборы непрерывного действия.

Способ отбора пробы - принудительный, за счет встроенного побудителя расхода. Газоанализаторы выпускаются в следующих модификациях:

диоксида углерода (CO2), модификация с дисплеем,

- СО12е*/СО2 - двухканальный, для измерения содержания оксида углерода (CO) и диоксида углерода (CO2), модификация без дисплея.

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе для установки на стол или в стойку. На лицевой панели газоанализатора расположен сенсорный жидкокристаллический 7'' дисплей разрешением 800*480 точек (в модификациях с дисплеем); на задней панели - штуцеры для подачи анализируемой пробы, нулевого и градуировочного газов, а также клеммы для электрических подключений (питание, выходные сигналы и др.). Газоанализаторы модификаций СО12е и СО12е* имеют встроенный генератор нулевого газа для проведения автоматической настройки нулевых показаний в процессе эксплуатации. Газоанализаторы модификаций СО12е/СО2 и СО12е*/СО2 требуют подключения внешнего источника нулевого газа.

Модификации газоанализатора, не оборудованные дисплеем, управляются при помощи персонального компьютера, подключенного к газоанализатору через LAN-разъем. При наличии модуля беспроводной связи (Wi-Fi) возможен доступ с мобильных устройств под управлением ОС iOS и Android.

Газоанализаторы обеспечивают выходные сигналы:

• - показания встроенного сенсорного жидкокристаллического дисплея (модификации с дисплеем);

• - аналоговые выходы по напряжению или токовые, диапазоны от 0 до 1 В, от 0 до 10 В, от 0 до 20 мА, от 4 до 20 мА (при наличии платы ESTEL в комплекте поставки);

- цифровые выходы (интерфейсы USB, Ethernet, Wi-Fi);

- релейные выходы (сухой контакт).

Газоанализаторы обеспечивают выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов в анализируемой среде;

- отображение результатов измерений и самодиагностики на встроенном жидкокристаллическом дисплее (модификации с дисплеем);

- хранение результатов измерений в энергонезависимой памяти газоанализатора (до 1 года);

- формирование унифицированного выходного аналогового сигнала;

- формирование выходного цифрового сигнала;

- переключение контактов реле.

Газоанализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствуют степени защиты не ниже IP30 по ГОСТ 14254-2015.

Общий вид газоанализаторов приведен на рисунке 1.

Схема пломбировки корпуса газоанализатора от несанкционированного доступа показана на рисунке 2.

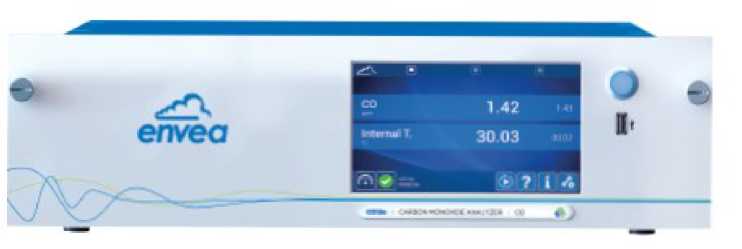

а) газоанализатор СО12е, модификация с дисплеем

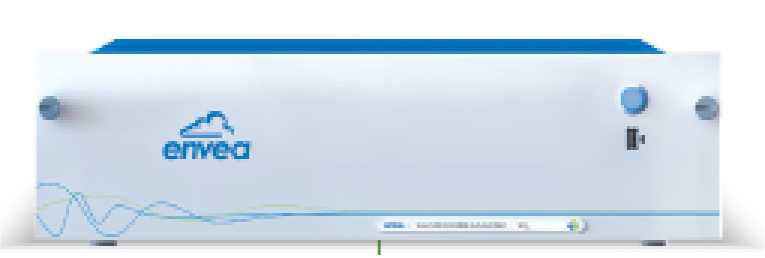

б) газоанализатор СО12е, модификация без дисплея

Рисунок 1 - Общий вид газоанализаторов СО12е

(общий вид модификаций СО12е*, СО12е*/ CO2 аналогичен за исключением маркировки)

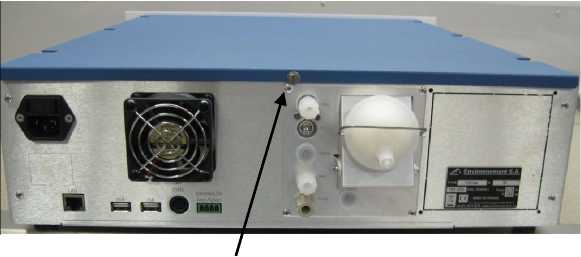

Место пломбировки

Рисунок 2 - Место пломбировки корпуса газоанализатора от несанкционированного доступа

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в газовых средах.

Встроенное ПО обеспечивает следующие основные функции:

• -     обработку и передачу измерительной информации от первичного измерительного преобразователя;

• -     переключение (ручное и автоматическое) диапазонов измерений;

• -     отображение результатов измерений на дисплее (встроенном) и/или на дисплее ПК, подключенного через LAN-разъем;

• -     хранение результатов измерений в энергонезависимой памяти;

• -     формирование выходных аналогового и цифрового сигналов;

• -     формирование релейного выходного сигнала;

• -     самодиагностику аппаратной части газоанализатора;

• -     корректировку нулевых показаний и чувствительности.

ПО газоанализатора реализует следующие расчетные алгоритмы:

• -     вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

• -     вычисление значений выходного аналогового сигнала;

• -     сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

• -     непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии ПО отображается на дисплее газоанализатора через меню на информационной панели (вкладка с иконкой «i»).

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077—2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Таблица 2 - Основные метрологические характеристики газоанализаторов по измерительному каналу оксида углерода

Таблица 3 - Основные метрологические характеристики газоанализаторов по измерительному каналу диоксида углерода

Таблица 4 - Метрологические характеристики газоанализаторов

Таблица 5 - Основные технические характеристики газоанализаторов

наносится на титульный лист руководства по эксплуатации способом компьютерной графики и на табличку на корпусе газоанализатора.

Комплектность средства измерений

Таблица 6 - Комплектность газоанализаторов СО12е

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

Нормативные и технические документы, устанавливающие требования к газоанализаторам CO12e

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах (Приказ Министерства здравоохранения и социального развития Российской Федерации от 9 сентября 2011 г. N 1034н).

Перечень измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений (приказ Министерства природных ресурсов и экологии Российской Федерации от 7 декабря 2012 г. № 425)

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1611

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
