ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
для измерения давления абсолютного, избыточного, разности давлений, гидростатического давления (уровня), и обеспечивают непрерывное преобразование измеряемой величины в электрический выходной сигнал постоянного тока 4-20 мА или 0-5 мА или/и в выходной цифровой сигнал на базе HART-протокола.
Основным элементом измерительного механизма датчиков является измерительная емкостная ячейка или тензорезистивный сенсор. Под воздействием давления измерительный механизм датчиков формирует цифровой код, пропорциональный приложенному давлению. Микропроцессор датчика корректирует цифровой код в зависимости от индивидуальных особенностей измерительного механизма, а также в зависимости от температуры окружающей среды. Откорректированный цифровой код передается на цифровое индикаторное устройство (при его наличии), а также на устройство, формирующее стандартный аналоговый и (или) цифровой выходные сигналы.
Конструкция датчиков позволяет присоединять различные типы фланцев к одному сенсорному модулю, применять датчики в сборе с клапанными блоками различной конструкции и /или выносными разделительными мембранами, использовать в составе измерения расхода в комплексе с сужающими устройствами и осредняющими напорными трубками
Датчики имеют следующие модели, различающиеся по метрологическим характеристикам, геометрическим размерам, видами технологических соединений, видом измеряемого давления, основным элементом измерительного механизма:
-150CG-моgель для измерения избыточного давления с тензорезистивным сенсором или емкостной ячейкой, фланцевое подключение к процессу;
-150CGR - модель для измерения избыточного давления, с фланцевое подключение к процессу;
-150TG/150TGR - модели для измерения избыточного давления сенсором, штуцерное подключение к процессу;
-150TA/150TAR - модели для измерения абсолютного давления сенсором, штуцерное подключение к процессу;
емкостной ячейкой,
с тензорезистивным
с тензорезистивным
-150CD - модель для измерения разности давлений с тензорезистивным сенсором или емкостной ячейкой, фланцевое подключение к процессу;
-150CDR- модель для измерения разности давлений с емкостной ячейкой, фланцевое подключение к процессу;
-150L - датчики гидростатического давления (уровня) с емкостной ячейкой, фланцевое подключение к процессу.
Датчики моделей 150CG, 150TG, 150CD, 150TA имеют исполнение АС для применения на объектах атомной энергетики.
Датчики имеют различные исполнения по материалам деталей, контактирующих с измеряемой средой и иных элементов конструкции в зависимости от заказа.
Датчики в зависимости от значений пределов основной погрешности имеют исполнения: базовое, Р0, РА, РС.
Каждая модель датчика имеет несколько исполнений, отличающихся диапазоном измерений (далее - код диапазона).
Общий вид датчиков приведен на рисунке 1. Корпус датчика может быть окрашен в любые цвета по требованию заказчика.
Заводской номер в виде цифрового обозначения наносится на маркировочную табличку любым способом, принятым на предприятии-изготовителе, в месте, указанном на рисунке 2.
Пломбирование датчиков не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид датчиков
J-
Метрам
ДАТЧИК МЕТРАМ-150
Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
ПО),
Датчики имеют встроенное программное обеспечение (далее идентификационные данные которого приведены в таблице 1.
Программное обеспечение неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Встроенное ПО моделей: 150CGR, 150TGR, 150CDR, 150TAR, 150L |
Встроенное ПО моделей: 150CG, 150TG, 150CD, 150TA | ||
|
Идентификационное наименование ПО |
ct_hart7-prod.a90 |
123102A.ABS |
5225RX_X.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
не ниже 178 |
не ниже 2.3 |
|
Цифровой идентификатор ПО |
— |
— |
— |
Таблица 2 - Основные
датчиков давления
|
Наименование характеристики |
Значение |
|
Диапазоны измерений |
см. таблицу 3 |
|
Пределы допускаемой основной погрешности измерений |
см. таблицу 4 |
|
Вариация выходного сигнала |
не превышает абсолютного значения допускаемой основной погрешности |
|
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры от нормальных условий |
см. таблицу 5 |
|
Предельные значения допускаемого рабочего избыточного давления (Рраб), МПа:
|
4; 10; 25; 35; 40 1) 0,6; 4 1) |
|
Изменение начального значения выходного сигнала датчиков разности давлений моделей 150CD, 150CDR при настройке на Ртах, вызванное изменением рабочего избыточного давления Рраб, % /1 МПа от диапазона выходного сигнала |
от 0,015 до 1,05 1) |
|
Нормальные условия измерений:
|
от +21 до +25 до 80 от 84 до 106,7 |
|
1) Значения в зависимости от исполнения. Примечание: Ртах - максимальный верхний предел измерений, в соответствии с таблицей 3. | |
Таблица 3 - Диапазоны измерений
|
Модель датчика |
Максимальный верхний предел измерений Ртах 1), кПа |
Максимальный диапазон измерений 1), кПа |
Минимальный диапазон измерений1)2)Pmin, кПа |
|
150CD |
10000,0 |
от -1000,0 до 10000,0 |
0,025 |
|
150CDR |
13789,0 |
от -13789,0 до 13789,0 |
0,025 |
|
150ТА |
40000,0 |
от 0 до 40000,0 |
3,2 |
|
150TAR |
68947,0 |
от 0 до 68947,0 |
2,1 |
|
150CG |
10000,0 |
от -100 до 10000,0 |
0,025 |
|
150CGR |
13789,0 |
от -97,853) до 13789,0 |
0,125 |
|
150TG |
60000,0 |
от -100,0до 60000,0 |
3,2 |
|
150TGR |
68947,0 |
от -100,0 до 68947,0 |
1,73 |
Продолжение Таблицы 3
Модель датчика
150L
Максимальный верхний предел измерений Pmax кПа 2068,0
Максимальный диапазон измерений 1'- кПа от -2068,0 до 2068,0
Минимальный диапазон измерений1)2)Pmin, кПа
0,63
-
1) Фактические значения зависят от кода диапазона и указываются в паспорте на изделие и в руководстве по эксплуатации.
-
2) Минимальный диапазон измерений - минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений.
-
3) При атмосферном давлении 101,3 кПа.
Примечания:
1. В датчиках могут применяться другие единицы измерения давления, допущенные к применению в Российской Федерации. Информация о единицах измерения давления датчика указана в эксплуатационной документации.
2 При изготовлении и эксплуатации датчик может быть настроен на любой диапазон измерений, лежащий внутри максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений Pmin. Информация о настроенном диапазоне измерений и его основной погрешности заносится в паспорт датчика.
Таблица 4 -
ы
й основной
|
Модели датчиков |
Пределы допускаемой основной приведенной к диапазону погрешности измерений1', % | |||
|
Базовое исполнение |
Код Р0 |
Код РА |
Код РС | |
|
150CD, 150CG |
±0,0754), ±0,10 |
- |
±0,2 |
±0,5 |
|
150ТА |
±0,075 |
- | ||
|
150TG |
±0,075 |
- | ||
|
150CDR, 150CGR |
±0,0752), ±0,10 |
±0,0653) | ||
|
150TAR |
±0,075 |
±0,065 | ||
|
150TGR |
±0,075 |
±0,065 | ||
|
150L |
±0,075 |
- | ||
-
1) Пределы допускаемой основной приведенной погрешности измерений указаны для максимальных диапазонов измерений кода диапазона. Пределы допускаемой приведенной погрешности измерений, при настройке датчиков на диапазоны измерений, лежащие внутри максимального диапазона измерений, указаны в руководстве по эксплуатации.
-
2) Для кода диапазона: 2-5 в соответствии с руководством по эксплуатации.
-
3) Для кода диапазона: 2-4 в соответствии с руководством по эксплуатации.
4) Для кода диапазона: 2-5, 2T-6T в соответствии с руководством по эксплуатации.
Таблица 5 - Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающей среды
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений, на каждые 10 °С, % 1)2) |
от ±0,05 до ±6,05 |
| |
Таблица 6 - Основные технические
|
Наименование характеристики |
Значение |
|
Выходной сигнал: - аналоговый, мА |
от 4 до 20, от 0 до 5 |
|
- цифровой |
HART |
|
Напряжение питания постоянного тока, В: - для датчиков с выходным сигналом 4-20 мА совмещенного с HART |
от 10,5 до 42,4 |
|
- для датчиков с выходным сигналом 0-5 мА |
от 22 до 42 |
|
Сопротивление нагрузки, Ом - для датчиков с выходным сигналом 4-20 мА совмещенного с HART |
от 0 до 1388 |
|
- для датчиков с выходным сигналом 0-5 мА |
от 0 до 3200 |
|
Потребляемая мощность датчика, В-А, не более - для датчиков с выходным сигналом 4-20 мА совмещенного с HART |
0,9 |
|
- для датчиков с выходным сигналом 0-5 мА |
0,7 |
|
Габаритные размеры, мм, не более 1): высота X ширина х длина - модели 150CD, 150CG |
245х125х135 |
|
- модели 150CDR, 150CGR |
197х143х163 |
|
- модели 150TA, 150TG |
225х125х90 |
|
- модели 150TAR, 150TGR |
202х98х135 |
|
- модель 150L |
241x342x200 |
|
Наименование характеристики |
Значение |
|
Масса датчиков, кг, не более 1)
|
4,0 3,8 1,7 1,7 6,4 |
|
Условия эксплуатации:
|
от -60 до +85 от 0 до 100 от 66,0 до 106,7 |
|
Климатическое исполнение по ГОСТ 15150-69 (только для моделей 150СD, 150CG, 150TA, 150TG исполнения АС) - УХЛ3.1 - У2 - Т3 |
от +5 °С до +70 °С от -40 °С до +80 °С от -25 °С до +80 °С |
|
Виброустойчивость по ГОСТ Р 52931-20083) |
группы исполнения L3, V1, V2 |
|
Средняя наработка на отказ, ч, не менее
|
200000 200000 270000 |
|
Вид взрывозащиты |
цепь уровня «ia»
ка |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP66/IP684) |
| |
наносится на табличку, прикреплённую к корпусу датчика способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность средства измеренийТаблица 7 - Комплектность
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Датчик |
Метран-150 |
1 шт. |
В зависимости от заказа |
|
Руководство по эксплуатации |
СПГК.5225.000.00 РЭ |
1 экз.* |
При заказе моделей 150CD, 150CG, 150TA, 150TG |
|
СПГК.5285.000.00 РЭ |
1 экз.* |
При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, 150L | |
|
СПГК.5295.000.00 РЭ |
1 экз. |
При заказе моделей исполнения АС | |
|
Паспорт |
СПГК.5225.000.00 ПС |
1 экз. |
При заказе моделей 150CD, 150CG, 150TA, 150TG, 150CDR, 150CGR, 150TAR, 150TGR, 150L |
|
СПГК.5295.000.00 ПС |
1 экз. |
При заказе моделей исполнения АС | |
|
Инструкция по настройке |
СПГК.5285.000.00 ИН |
1 экз. |
При заказе моделей 150CDR, 150CGR, 150TAR, 150TGR, с встроенным ЖКИ с кнопками настройки |
|
Инструкция по настройке |
СПГК.5295.000.00 ИН |
1 экз. |
При заказе моделей 150CD, 150CG, 150TA, с встроенным ЖКИ с кнопками настройки |
|
Монтажные части |
В зависимости от заказа | ||
|
Монтажный кронштейн |
В зависимости от заказа | ||
|
Комплект запасных частей |
При заказе моделей исполнения АС |
* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес.
Сведения о методиках (методах) измеренийприведены в разделе 1.3 «Устройство и работа датчика» руководства по эксплуатации
СПГК.5225.000.00 РЭ, СПГК.5285.000.00 РЭ и в разделе 1.4 «Устройство и работа датчика» руководства по эксплуатации СПГК.5295.000.00РЭ.
Нормативные и технические документы, устанавливающие требования к средствам измеренийГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1^107 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении Государственная поверочная схема для средств измерений разности давлений до 1^105 Па»;
ТУ 4212-022-51453097-2006 Датчики давления Метран-150. Технические условия.
ИзготовительАкционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран») ИНН 7448024720
Адрес места осуществления деятельности: 454103, Челябинская обл., г.о. Челябинский, вн. р-н Центральный, г. Челябинск, Новоградский пр-кт, д. 15
Тел.: +7 (351) 244-44-44
E-mail: Info@metran.ru
Web-сайт: www.metran.ru
Испытательный центрФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Челябинской области» (ФБУ «Челябинский ЦСМ»)
Адрес: 454020, г. Челябинск, ул. Энгельса, д. 101
Телефон/факс: (351) 232-04-01
Е-mail: stand@chelcsm.ru,
Web-сайт: https://74.csmrst.ru
Уникальный номер записи в реестре аккредитованных лиц № 01.00234-2013.
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии25 июля АГ 150 У
от « » 2025 г. №Лист № 1
Всего листов 8
Регистрационный № 77344-20
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы промышленные многопараметрические АКВАТОС Назначение средства измеренийАнализаторы промышленные многопараметрические АКВАТОС (далее - анализаторы) предназначены для определения состава природных, питьевых, промышленных и сточных вод: измерения массовой концентрации общего азота, алюминия, аммония, бария, БПК, гидразина, железа, калия, марганца, меди, монохлорамина, натрия, нефтепродуктов, никеля, нитратов, нитритов, общего органического углерода, общего углерода, свинца, серебра, силикатов, сульфатов, сульфидов, фенола, формальдегида, фосфатов, фосфора общего, фторидов, хлора общего (активного), хлоридов, ХПК, хрома (6+), цианидов, цинка, этиленгликоля, кадмия, кальция, фенольного индекса, анионных ПАВ, а также жесткости и цветности.
Описание средства измеренийПринцип работы анализатора основан на потенциометрическом методе (для определения натрия, калия, бария, свинца, серебра, кадмия, кальция, анионных ПАВ, сульфидов и фторидов), на методе УФ-поглощения (для определения нитратов, цветности, ХПК и БПК); УФ-флуоресценции (для определения нефтепродуктов полиароматические углеводороды), инфракрасного (далее органического углерода (ООУ) и общего углерода (ОУ) ) и колориметрическом методе анализа (для определения остальных параметров).
ИК) поглощения (для определения общего
При колориметрическом определении к аликвоте исследуемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение. Произведение измеренного при определенной длине волны значения оптической плотности (за вычетом холостого значения) и предварительно установленной величины калибровочного коэффициента дают значение содержания определяемой примеси или интересующего параметра.
Потенциометрический метод основан на измерении зависимости потенциала электрода (при измерении с ионоселективным электродом) и на детектировании скачка потенциала и определении точки перегиба на соответствующей длине волны (при измерении с фототродом).
Измерение методом УФ-поглощения основано на абсорбции специфических длин волн (220 нм для связей N-O и 254 нм для ароматических углеводородов) ультрафиолетового спектра хромофорами, содержащимися в определяемых примесях. Сравнение с интенсивностью поглощения при другой длине волны в ячейке сравнения (270 нм для N-O и 590 нм для ароматических углеводородов) и использование закона Ламберта-Бера позволяет определить концентрацию примеси или интересующий параметр.
Принцип УФ-флуоресценции основан на возбуждении молекул углеводородов специфической длиной волны и измерении эмиссии света, детектируемой фотоумножителем.
Измерение с применением метода ИК поглощения основано на окислении углеродсодержащих соединений в воде с последующим детектированием образовавшегося диоксида углерода на ИК детекторе.
Конструктивно анализаторы выполнены в едином корпусе или смонтированы на единой панели и включают: блок подготовки пробы, измерительный блок с контроллером, механической и гидравлической системами, блок сброса продуктов реакции. Анализатор оснащен сенсорным экраном и клавиатурой или, опционально, жидкокристаллическим экраном для проведения градуировки, измерений и выдачи полученных результатов.
Анализаторы выпускаются четырех моделей, отличающихся методом измерения и количеством измеряемых параметров: АКВАТОС-К (колориметрический метод измерения), АКВАТОС-УФ (метод измерения УФ-поглощение / УФ-флуоресценция), АКВАТОС-УИК (метод измерения ИК-поглощение), АКВАТОС-Т (метод измерения потенциометрия).
Анализаторы АКВАТОС предназначены для проведения непрерывных измерений с программируемым циклом измерения без участия оператора. Анализаторы оснащены устройствами автоматического отбора анализируемой среды.
По дополнительному заказу могут быть поставлены системы подготовки пробы, включающие разбавление, фильтрацию и/или термостатирование.
На верхней панели анализаторов расположены вводы для подключения электроэнергии и сигнальные вводы/выводы. На боковых и на нижней панелях расположены порты для подачи пробы, воды для опционального разбавления, для реагентов (если применяются) и слива пробы.
На дисплее анализаторов отображается текущая информация: условия и режимы измерений, результаты измерений и обработки данных в целях мониторинга.
Маркировочная табличка с серийным номером, наименованием анализатора, выполнена из алюминия и расположена на боковой поверхности анализатора. Вид маркировочной таблички представлен на рисунке 1, общий вид анализаторов - на рисунках 2 и 3. Серийный номер анализатора имеет цифровой формат и нанесен термопечатью.
ООО тог Технологии', Россия 121248, г МоскЙа К^зойский пр-т. й 12. сп^х 6 *7 (4991 707419-19 info®toc-tehTU I www.t0c-teh.ru
Анолизопор АКВАТ0С-УФ254-3-1
0Ш1.005.А N" 76321 [ПГ ЕАЗС N RU Д-RU. А Л 87.6,00116/19 [ П L
|
Серийный номер |
221705 | |
|
Полю изготовления |
112020 | |
|
СгпонЗортное роЗонее Эобленое |
атмосферное | |
|
Иодоа об|шд на резеф^ф с бьсггрой (Епней и йшнксм 1|»Ьня |
500 |
мл/мин |
|
Частота сконироВония |
от 1 мин бо 4 НОСОВ | |
|
Дисплей |
45* | |
|
Темпвротура эксплуотоции |
*5 Д5 |
’С |
|
Сшегиь защиты обапачки |
IP54 |
не менее |
|
Мосса онапнэоторо |
20 |
К2 |
|
Параметры электропитания |
230 В. 50/60 Гц, 80 Вт | |
СЭелоно & России
Рисунок 1 - Пример маркировочной таблички анализаторов АКВАТОС
а)
б)
в)
г)

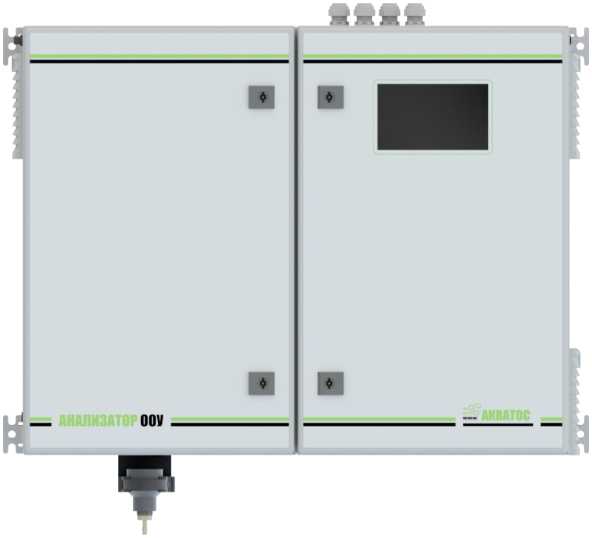

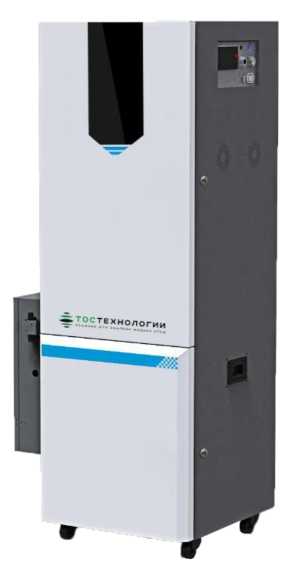

Общий вид анализаторов АКВАТОС-К (а, б, в), АКВАТОС-УИК (г)
д)
Общий вид анализаторов АКВАТОС-УФ (д, е), АКВАТОС-Т (ж)
Рисунок 2 - Общий вид анализаторов АКВАТОС
б) АКВАТОС-УИК
Рисунок 3 - Общий вид анализаторов АКВАТОС, выпускаемых до сентября 2022 г.
а) АКВАТОС-К, АКВАТОС-УФ, АКВАТОС-Т
Нанесение знака поверки и пломбировка анализаторов не предусмотрены.
Программное обеспечениеАнализаторы оснащены программным обеспечением, позволяющим осуществлять контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Программное обеспечение анализатора заложено в контроллере и защищено от доступа и изменения. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение для модели | ||
|
АКВАТОС-К/-Т |
АКВАТОС-УИК |
АКВАТОС-УФ | |
|
Идентификационное наименование |
- |
- |
- |
|
Номер версии ПО, не ниже |
200416 |
27092016iP |
1.15 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристикиТаблица 2 -
|
Измеряемый параметр |
Диапазоны измерений массовой концентрации, мг/дм^ |
Пределы допускаемой абсолютной погрешности измерений*, мг/дм^ |
|
Азот общий |
от 0,1 до 5 включ. |
±(0,02+0,15-С) |
|
св. 5 до 1000 включ. |
±(0,35+0,15-С) | |
|
Алюминий |
от 0,03 до 0,5 включ. |
±(0,006+0,15^С) |
|
св.0,5 до 20 включ. |
±(0,05+0,1-С) | |
|
Аммоний |
от 0,01 до 20 включ. |
±(0,002+0,1-С) |
|
св. 20 до 500 включ. |
±(0,5+0,1-С) | |
|
Барий |
от 0,01 до 100 включ. |
±(0,002+0,2^С) |
|
БПК |
от 0,05 до 100 включ. |
±(0,01+0,2-С) |
|
Гидразин |
от 0,005 до 0,5 включ. |
±(0,001+0,2-С) |
|
св. 0,5 до 20 включ. |
±(0,05+0,15-с) | |
|
Железо |
от 0,01 до 0,5 включ. |
±(0,002+0,2^С) |
|
св. 0,5 до 10 включ. |
±(0,05+0,1-С) | |
|
св. 10 до 200 включ. |
±(0,5+0,1-С) | |
|
Жесткость |
от 0,02 до 1 включ. |
±(0,004+0,15^С) |
|
св. 1 до 500 включ. |
±(0,2+0,1-С) | |
|
Калий |
от 0,04 до 10 включ. |
±(0,008+0,15^С) |
|
от 10 до 1000 включ. |
±(0,5+0,1-С) | |
|
Марганец |
от 0,01 до 1 включ. |
±(0,002+0,15^С) |
|
св. 1 до 40 включ. |
±(0,4+0,1-С) | |
|
Медь |
от 0,05 до 3 включ. |
±(0,01+0,2-С) |
|
св. 3 до 120 включ. |
±(0,05+0,1-С) | |
|
Монохлорамин |
от 0,01 до 5 включ. |
±(0,002+0,15^С) |
|
св. 5 до 200 включ. |
±(0,1+0,1-С) | |
|
Натрий |
от 0,01 до 1 включ. |
±(0,002+0,15^С) |
|
от 1 до 10 включ. |
±(0,1+0,1-С) | |
|
Нефть (нефтепродукты) |
от 0,001 до 1 включ. |
±(0,0005+0,15^С) |
|
от 1 до 30 включ. |
±(0,1+0,1-С) | |
|
св. 30 до 1000 включ. |
±(0,5+0,1-С) | |
|
Никель |
от 0,01 до 5 включ. |
±(0,002+0,15^С) |
|
св. 5 до 200 включ. |
±(0,4+0,1-С) | |
|
Нитраты |
от 0,02 до 10 включ. |
±(0,005+0,15^С) |
|
св. 10 до 1000 включ. |
±(0,5+0,1-С) | |
|
Нитриты |
от 0,01 до 5 включ. |
±(0,002+0,15^С) |
|
св. 5 до 125 включ. |
±(0,15+0,1-С) |
таблицы 2
|
Измеряемый параметр |
Диапазоны измерений массовой концентрации, мг/дм^ |
Пределы допускаемой абсолютной погрешности измерений массовой концентрации *, мг/дм^ |
|
Общий органический углерод |
от 0,06 до 410 включ. |
±(0,01+0,2-С) |
|
св. 410 до 16000 включ. |
±(1+0,15-С) | |
|
Общий углерод |
от 0,2 до 500 включ. |
±(0,05+0,2^С) |
|
св. 500 до 20000 включ. |
±(1+0,15-С) | |
|
Свинец |
от 0,005 до 0,15 включ. |
±(0,001+0,20^С) |
|
св. 0,15 до 2 включ. |
±(0,06+0,15-С) | |
|
св. 2 до 20 включ. |
±(0,12+0,1-С) | |
|
Серебро |
от 0,01 до 10 включ. |
±(0,005+0,20^С) |
|
от 10 до 1000 включ. |
±(0,5+0,1-С) | |
|
Силикаты |
от 0,005 до 5 включ. |
±(0,0001+0,20^С) |
|
св. 5 до 150 включ. |
±(0,5+0,15-С) | |
|
Сульфаты |
от 0,5 до 10 включ. |
±(0,05+0,15-С) |
|
от 10 до 1000 включ. |
±(1+0,1-С) | |
|
Сульфиды |
от 0,02 до 500 включ. |
±(0,01+0,15-С) |
|
Фенол |
от 0,005 до 5 включ. |
±(0,001+0,2-С) |
|
св. 5 до 200 включ. |
±(0,5 +0,1-С) | |
|
Формальдегид |
от 0,001 до 2 включ. |
±(0,0005+0,15^С) |
|
св. 2 до 80 включ. |
±(0,2+0,1-С) | |
|
Фосфаты |
от 0,01 до 5 включ. |
±(0,003+0,15^С) |
|
св. 5 до 500 включ. |
±(0,5+0,1-С) | |
|
Фосфор общий |
от 0,001 до 1 включ. |
±(0,0003+0,15^С) |
|
от 1 до 20 включ. |
±(0,1+0,1-С) | |
|
св. 20 до 400 включ. |
±(1+0,1-С) | |
|
Фториды |
от 0,02 до 50 включ. |
±(0,005+0,1-С) |
|
св. 50 до 500 включ. |
±(2+0,1-С) | |
|
Хлор общий (активный) |
от 0,01 до 5 включ. |
±(0,002+0,15^С) |
|
св. 5 до 200 включ. |
±(0,1+0,1-С) | |
|
Хлориды |
от 0,2 до 100 включ. |
±(0,05+0,15-С) |
|
св. 100 до 1000 включ. |
±(1+0,1-С) | |
|
ХПК |
от 0,15 до 1000 включ. |
±(0,03+0,2^С) |
|
св. 1000 до 10000 включ. |
±(1+0,1-С) | |
|
Хром (6+) |
от 0,005 до 1 включ. |
±(0,001+0,2-С) |
|
св. 1 до 40 включ. |
±(0,2+0,15-С) | |
|
Цветность** |
от 0,5 до 50 включ. |
±(0,1+0,2-С) |
|
св. 50 до 5000 включ. |
±(0,5+0,1-С) | |
|
Цианиды |
от 0,002 до 0,2 включ. |
±(0,0005+0,2^С) |
|
св. 0,2 до 15 включ. |
±(0,06+0,15-С) | |
|
Цинк |
от 0,01 до 2,5 включ. |
±(0,002+0,1-С) |
|
св. 2,5 до 100 включ. |
±(0,3+0,1-С) | |
|
Этиленгликоль |
от 0,5 до 10 включ. |
±(0,05+0,15-С) |
|
св. 10 до 100 включ. |
±(0,5+0,1-С) |
таблицы 2
|
Измеряемый параметр |
Диапазоны измерений массовой концентрации, мг/дм^ |
Пределы допускаемой абсолютной погрешности измерений массовой концентрации *, мг/дм^ |
|
Кадмий |
от 0,005 до 0,5 включ. |
±(0,003+0,25^С) |
|
Кальций |
от 0,2 до 5 включ. |
±(0,02+0,15-С) |
|
св. 5 до 200 включ. |
±(0,5+0,1-С) | |
|
Фенольный индекс |
от 0,01 до 0,1 включ. |
±(0,003+0,25^С) |
|
св. 0,1 до 1,0 включ. |
±(0,005+0,15^С) | |
|
Анионные ПАВ |
от 0,1 до 3 включ. |
±(0,015+0,21-с) |
*С - измеренное значение массовой концентрации параметра ** - единица измерения цветности: градусы цветности
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для модели | ||
|
АКВАТОС-К, АКВАТОС-УФ |
АКВАТОС-УИК |
АКВАТОС-Т | |
|
Условия эксплуатации: | |||
|
- температура окружающей среды, °С |
от +5 до +45 | ||
|
- относительная влажность, %, не более |
80 | ||
|
Габаритные размеры, мм, не более | |||
|
- высота |
1400 |
1400 |
910 |
|
- ширина |
610 |
760 |
460 |
|
- длина |
420 |
510 |
300 |
|
Масса, кг, не более |
75 |
80 |
75 |
|
Параметры электрического питания: | |||
|
- напряжение переменного тока, В |
от 115 до 230 | ||
|
- частота переменного тока, Гц |
50/60 | ||
|
Потребляемая мощность, В^А, не более |
300 | ||
|
Диапазоны показаний, мг/дм^: | |||
|
- БПК |
от 0,05 до 12000 включ. | ||
|
- Калий |
от 0,04 до 32000 включ. | ||
|
- Нитраты |
от 0,02 до 2500 включ. | ||
|
- Сульфаты |
от 0,5 до 5000 включ | ||
|
- Фосфаты |
от 0,01 до 1200 включ. | ||
|
- Хлориды |
от 0,2 до 5000 включ | ||
|
- ХПК |
от 0,15 до 40000 включ. | ||
|
- Цветность |
от 0,5 до 20000 включ. | ||
|
Средний срок службы, лет |
10 | ||
наносится на маркировочную табличку анализатора термопечатью и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Анализатор в сборе |
АКВАТОС |
1 шт. |
|
Комплект принадлежностей для монтажа |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
приведены в разделе «Последовательность проведения анализа» Руководства по эксплуатации анализаторов
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы, устанавливающие требования к анализаторам промышленным многопараметрическим АКВАТОСТУ 26.51.53-002-17818360-2019 Анализаторы промышленные многопараметрические АКВАТОС. Технические условия.
ИзготовительОбщество с ограниченной ответственностью «ТОС Технологии» (ООО «ТОС Технологии»)
ИНН 7730190396
г. Москва, вн. тер. г. м. о. Дорогомилово, наб.
Юридический адрес: 121059, Бережковская, д. 16А, стр. 3
деятельности: 141980, Московская обл., г. Дубна, 14
Адрес места осуществления
ул. Университетская, д. 11, стр.
Телефон: +7 (499) 707-09-19
E-mail: info@toc-teh.ru
Web-сайт: www.toc-teh.ru
Испытательный центрУральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: http://www.uniim.ru/
Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311373.
