№1729 от 21.08.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 42331
О переоформлении свидетельства об утверждении типа средства измерений № 51851 "Датчики весоизмерительные тензорезисторные WBK-D" и внесении изменений в описание типа
Приказы по основной деятельности по агентству Вн. Приказ № 1729 от 21.08.2018
Приложение
к приказу Федерального агентства по техническому регулированию и метрологии от «21» августа 2018 г. №1729
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Датчики весоизмерительные тензорезисторные WBK-D
Назначение средства измеренийДатчики весоизмерительные тензорезисторные WBK-D (далее датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой электрический сигнал.
Описание средства измеренийКонструктивно датчики состоят из упругого элемента, наклеенных на него тензорези-сторов, соединенных в мостовую схему и присоединительных элементов.
Конструкция датчиков обеспечивает герметичность измерительного элемента.
Вид нагрузки датчиков WBK-D - сжатие. Датчики изготавливаются из нержавеющей стали.

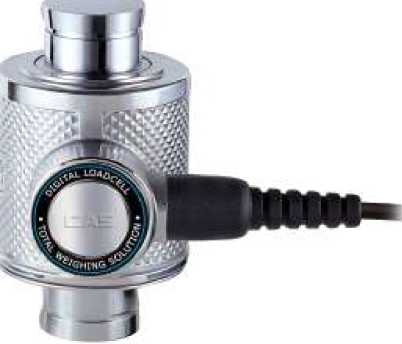

Рисунок 1 - Общий вид датчиков WBK-D
Принцип действия датчиков основан на изменении электрического сопротивления тен-зорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Модификации и исполнения датчиков отличаются наибольшими пределами измерения.
На маркировочной табличке датчиков указывают:
-
- торговую марку производителя;
-
- модель весоизмерительного датчика;
-
- серийный номер;
-
- максимальную нагрузку Emax
Таблица 1
|
Модель |
WBK-10D |
WBK-20D |
WBK-25D |
WBK-30D |
WBK-50D |
|
Максимальная нагрузка (Emax), т |
10 |
20 |
25 |
30 |
50 |
|
Класс точности по ГОСТ 8.631-2013 (OIML R 60:2000) |
C | ||||
|
Максимальное число поверочных интервалов, Птах (Emax/v) |
4000 | ||||
|
Минимальная нагрузка, (Emin), т |
0 | ||||
|
Значение поверочного интервала, v, кг |
2,5 |
5 |
6,25 |
7,5 |
12,5 |
|
Минимальный поверочный интервал, Vmin, кг |
1 |
2 |
2,5 |
3 |
5 |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
0,5 |
1 |
1,25 |
1,5 |
2,5 |
|
Доля от пределов допускаемой погрешности весов, plC |
0,7 | ||||
|
Предельные значения температуры, °C |
От - 40 до + 40 | ||||
|
Номинальное напряжение питания, В |
9 | ||||
|
Предел допустимой нагрузки Elim, % от Emax |
150 | ||||
|
Габаритные размеры, мм |
105x84x145 | ||||
|
Масса, кг, не более |
2,5 | ||||
Таблица 2
|
Техническая характеристика |
Значение характеристики |
|
Пределы допускаемой погрешности (mpe): От 0 до 500v вкл. |
±0,35v |
|
св. 500v до 2000v вкл. |
±0,70v |
|
св. 2000v |
±1,05v |
наносится на эксплуатационную документацию типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
|
Наименование |
Количество |
|
Датчик |
1 шт. |
|
Дополнительные аксессуары (по заказу) |
1 компл. |
|
Паспорт на датчики весоизмерительные тензорезисторные WBK-D |
1 экз. |
Примечание. Паспорт может предоставляться в электронном виде.
Поверкаосуществляется по документу приложение ДА «Методика поверки» ГОСТ 8.631-2013 (OIML R 60:2000) «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Основные средства поверки:
-
- средства измерений 1-го разряда по ГОСТ 8.640-2014 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы» с пределами допускаемых доверительных границ относительной погрешности, не превышающими 1/3 от пределов допускаемой погрешности поверяемых датчиков;
-
- вольтметр или компаратор напряжений класса точности 0,005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или паспорт.
Сведения о методиках (методах) измеренийприведены в документе «Паспорт. Датчики весоизмерительные тензорезисторные WBK-D».
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным тензорезисторным WBK-DГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ГОСТ 8.631-2013 (OIML R 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний
Техническая документация фирмы-изготовителя
ИзготовительФирма «CAS Corporation», Республика Корея
Адрес: #440-1 SUNGNAE-DONG GANGDONG-GU SEOUL, Республика Корея
ЗаявительМОСКОВСКОЕ ПРЕДСТАВИТЕЛЬСТВО «КАС КОРПОРЭЙШН»
ИНН 773851001
Адрес: 125080, г. Москва, Волоколамское шоссе, д. 1, стр. 1, офис 506-2
Телефон/факс: +7 (495) 784-77-47
E-mail: casrussia@globalcas.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон/факс: +7 (495) 437-55-77 / +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
21 августа 2018 г.
1729
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 51851 «Датчики весоизмерительные тензорезисторные WBK-D» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращениями Московского представительства «К АС КОРПОРЭИШН» б/д приказываю:
-
1. Внести изменения в описание типа на датчики весоизмерительные тензорезисторные WBK-D, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 54471-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить поверку по документу ГОСТ 8.631-2013 и распространить действие документа на датчики весоизмерительные тензорезисторные WBK-D, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 51851 «Датчики весоизмерительные тензорезисторные WBK-D», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 54471-13, в связи с внесением изменений в документ на методику
поверки.
4. Управлению (АЮ-
Кузин) обеспечить в с( отйтгв™гентСвомпе^ЩрйодетртйМЁлм
оформление свидетельства г юридическому лицу или ин,
:З^ЕН!1£ О СЫ’Г'/I'^LAIl IV!
регламентом
г и выдачу его
5. Контроль за исполн гйэде^рада’&Ф^йвя^тоиказа оставляю з
~ Действителен: с 20Л1Г20Т7 до 2O.ri.2018
Ч
I собой.
J
Заместитель Руководителя
С.С.Голубев
