№184 от 06.02.2019
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 72512
О внесении изменений в описание типа на модули ввода/вывода универсальные EBM-B, CPM-C
Приказы по основной деятельности по агентству Вн. Приказ № 184 от 06.02.2019
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
6 февраля 2019 г.
№ 184
Москва
О внесении изменений в описание типа на модули ввода/вывода универсальные ЕВМ-В, СРМ-С
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент), и в связи с обращением ООО «АЕКОН» от 14 декабря 2018 г. № 0512-01 приказываю:
-
1. Внести изменения в описание типа на модули ввода/вывода универсальные ЕВМ-В, СРМ-С, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 71561-18, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю. Кузин) оформить новое описание типа средства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
(-------------------------------------\
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9E0071BFCSDD276
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 08.11.2018 до 08.11.2019
<____—_____
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «06» февраля 2019 г. № 184
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Модули ввода/вывода универсальные EBM-B, CPM-C
Назначение средства измеренийМодули ввода/вывода универсальные EBM-B, CPM-C (далее по тексту - модули) предназначены для измерений и преобразований сигналов первичных измерительных преобразователей (термопреобразователей, датчиков с выходным унифицированным сигналом), а также для управления релейными выходами и внешними электрическими цепями в системах автоматического контроля.
Описание средства измеренийПринцип действия модулей основан на аналого-цифровом преобразовании электрических сигналов, поступающих с первичных преобразователей на аналоговые входы, их обработке при помощи встроенного микроконтроллера с возможностью последующей передачи в информационные системы.
Модули обеспечивают обработку полученных значений от аналого-цифрового преобразователя и обмен данными с внешними системами PLC, HMI, SCADA по цифровым интерфейсам Modbus RTU (RS-485), Modbus TCP (LAN).
Модули предназначены для применения в сфере автоматизации производственных процессов.
Конструктивно модули выполнены в пластмассовых корпусах с возможностью установки на DIN-рейку.
Клеммы для подключения входных и выходных сигналов, питания и интерфейсов расположены в верхней и нижней частях лицевой стороны модулей.
Система обозначений модулей при заказе и в документации: CPM-C: CPMS-XXabcdX-eee-В
EBM-B: EBMX-XXabcdX-eee-B
a - количество входов;
b - количество аналоговых выходов;
c - количество дискретных входов;
d - количество дискретных выходов реле;
eee - дополнительные интерфейсы (BXX - цифровой дисплей, MOD - интерфейс RS485, TCP - интерфейс LAN).
Программа, параметры, служебная информация и калибровочные коэффициенты, устанавливаемые при заводской настройке, а также настройки пользователя хранятся в энергонезависимой памяти.
Внешний вид модулей представлен на рисунках 1-2.

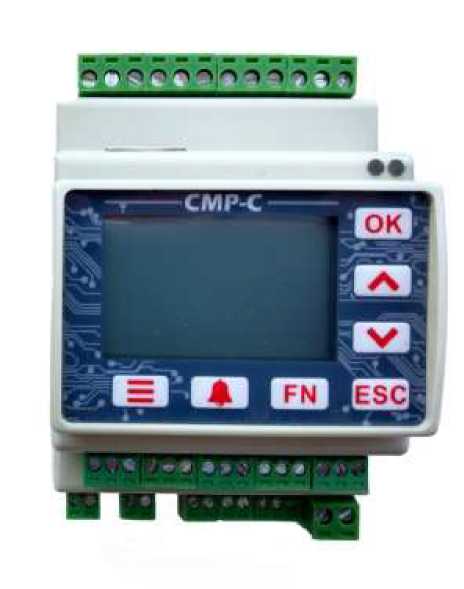

Рисунок 1 - Общий вид модуля СРМ-С, модификация CPMS-XXA604X-BXX-B

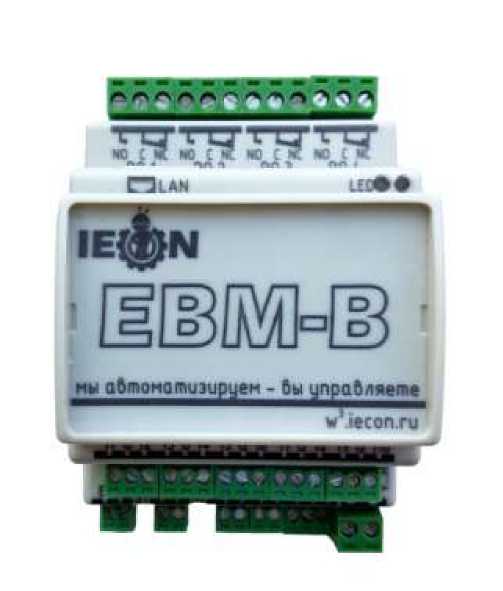

Рисунок 2 - Общий вид модуля ЕВМ-В, модификация EBMX-XXA604X-MOD-B
Конструкция модулей ЕВМ-В, СРМ-С обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбировки. Пломбировка производится на боковых панелях модулей пломбирующими наклейками.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
место нанесения знака поверки
пломбирующая наклейка
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечениеПрограммное обеспечение (далее - ПО) модулей состоит из двух частей: встроенного программного обеспечения (далее - ВПО) и внешнего ПО «Interpreter» устанавливаемого на персональный компьютер.
В модулях управление аналого-цифровым преобразованием, обработку результатов измерений, обмен информацией с внешними системами и управление работой обеспечивает микроконтроллер, в который в процессе изготовления модулей загружается ВПО (микропрограмма), которое является метрологически значимой частью ПО.
Влияние ВПО учтено при нормировании метрологических характеристик модулей.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Микропрограмма |
|
Номер версии (идентификационный номер) ПО, не ниже |
303 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений аналоговых сигналов напряжения постоянного тока, В |
от 0 до 10 |
|
Диапазон показаний аналоговых сигналов напряжения постоянного тока, В |
от 0 до 12 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений аналоговых сигналов напряжения постоянного тока, В |
±0,02 |
|
Диапазон воспроизведения аналоговых сигналов напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности воспроизведения аналоговых сигналов напряжения постоянного тока, В |
±0,02 |
|
Диапазон измерений аналоговых сигналов силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон показаний аналоговых сигналов силы постоянного тока, мА |
от 0 до 24 |
|
Пределы допускаемой абсолютной погрешности измерений аналоговых сигналов силы постоянного тока, мА |
±0,04 |
|
Диапазон измерений сигналов первичных термопреобразователей Pt1000, °С |
от -100 до +440 |
|
Диапазон показаний сигналов первичных термопреобразователей Pt1000, °С |
от -105 до +450 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов первичных термопреобразователей Pt1000, °С |
±0,3 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов первичных термопреобразователей Pt1000 в рабочих условиях эксплуатации, °С |
±0,3 |
|
Диапазон измерений сигналов первичных термопреобразователей NTC10, °С |
от -35 до +90 |
|
Диапазон показаний сигналов первичных термопреобразователей NTC10, °С |
от -40 до +95 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC10, °С |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC10 в рабочих условиях эксплуатации, °С |
±0,1 |
|
Диапазон измерений сигналов первичных термопреобразователей NTC50, °С |
от 0 до +150 |
|
Диапазон показаний сигналов первичных термопреобразователей NTC50, °С |
от -15 до +155 |
|
Пределы допускаемой основной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC50, °С |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений сигналов первичных термопреобразователей NTC50 в рабочих условиях эксплуатации, °С |
±0,1 |
|
Диапазон измерений аналоговых сигналов сопротивления постоянному току, кОм
|
от 0 до 60 от 0 до 600 |
|
Диапазон показаний аналоговых сигналов сопротивления постоянному току, кОм
|
от 0 до 65,535 от 0 до 655,35 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной абсолютной погрешности измерений аналоговых сигналов сопротивления постоянному току в рабочих условиях эксплуатации, Ом
|
±(5+1,540-3 -Иизм) ±(10+5^10-2<Иизм) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений аналоговых сигналов сопротивления постоянному току в рабочих условиях эксплуатации, Ом
|
±(5+2,540-3 <Иизм) ±(10+5^10-2<Иизм) |
|
Нормальные условия измерений:
|
от +15 до +35 95 |
|
Примечания: 1 Rbbm - измеренное значение электрического сопротивления, Ом | |
Дополнительно модули оснащены импульсными и релейными выходами, метрологические характеристики которых не нормируются.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
|
Габаритные размеры средства измерений, мм, не более | |
|
- высота |
107 |
|
- ширина |
72 |
|
- длина |
62 |
|
Масса, г, не более | |
|
- EBM-B |
195 |
|
- CPM-C |
220 |
|
Условия эксплуатации:
|
от -10 до +60 95 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Модуль ввода/вывода универсальный |
EBM-B или CPM-C |
1 шт. |
|
Руководство по эксплуатации |
ЕВМ-В.СРМ-С.001 РЭ |
1 экз. |
|
Методика поверки |
МП-ТМС-002/18 |
1 экз. |
осуществляется по документу МП-ТМС-002/18 «Модули ввода/вывода универсальные EBM-B, CPM-C. Методика поверки», утверждённому ООО «ТМС РУС» «19» января 2018 г.
Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
|
Наименование средства измерений |
Регистрационный номер в Федеральном информационном фонде |
|
Калибратор многофункциональный CALIBRO 142 |
39949-15 |
|
Мультиметр 3458A |
25900-03 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус модуля.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к модулям ввода/вывода универсальным EBM-B, CPM-CГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.45.190-002-88415826-2017 Модули ввода/вывода универсальные EBM-B, CPM-C
ИзготовительОбщество с ограниченной ответственностью «АЕКОН» (ООО «АЕКОН»)
ИНН 7715720722
Адрес: 127411, г. Москва, Дмитровское шоссе, д. 157, стр. 9
Телефон: +7 (495) 661-36-91
Web-сайт: https://www.iecon.ru/
Е-mail: info@iecon.ru
Испытательный центрОбщество с ограниченной ответственностью «ТМС РУС» (ООО «ТМС РУС») Адрес: 140208, Московская область, г. Воскресенск, ул. Быковского, д. 2 Юридический адрес: 127083, г. Москва, ул. Верхняя Масловка, д. 20, стр. 2 Телефон (факс): +7 (495) 221-18-04 (+ 7 (495) 229-02-35) Web-сайт: http://tms-cs.ru/ Е-mail: tuev@tuev-sued.ru
Аттестат аккредитации ООО «ТМС РУС» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.312318 от 17.10.2017 г.
