МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

Москва

О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 11279 «Анализаторы кислорода циркониевые ЕХА ZR» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее — Административный регламент) и в связи с обращением ООО «Иокогава Электрик СНГ» № YRU-L 17 п р и к а з ы в а ю:

• 1. Внести изменения в описание типа на анализаторы кислорода циркониевые ЕХА ZR, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 22117-01, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа №  11279

«Анализаторы кислорода циркониевые ЕХА ZR», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 22117-01, в связи с внесением изменений в методику поверки.

• 3. Продлить срок действия свидетельства об утверждении типа средства измерений № 11279 «Анализаторы кислорода циркониевые ЕХА ZR» на последующие 5 лет.

• 4. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) оформление выдачу его

  описанием                               И*¹

  юридическому лицу ИЛИ ИЦ1

  Заместитель Руководителя

  5. Контроль за исполн



  *

  собой.

  С.С.Голубев

  Сертификат; 61DA1 Кому выдан: Голубе Действителен: с 17.1

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «24» мая 2017 г. № 1050

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы кислорода циркониевые ЕХА ZR

Анализаторы кислорода циркониевые ЕХА ZR (далее - анализаторы) предназначены для измерений содержания кислорода в дымовых газах от бойлеров и различных промышленных печей.

Принцип действия анализатора ЕХА ZR основан на зависимости электродвижущей силы циркониевой электрохимической ячейки от содержания кислорода в анализируемом газе.

Анализатор состоит из двух основных блоков: зонда с измерительной ячейкой и измерительного преобразователя. Имеется два исполнения анализатора: интегральное (с совмещенными блоками) и раздельное (с раздельными блоками). Часть зонда, включающая детектор, вводится в измеряемую среду. Длина зонда находится в диапазоне от 0,15 м до 5,4 м. При раздельном исполнении зонд и преобразователь могут находиться друг от друга на расстоянии до 300 м.

Измерительный блок интегрального исполнения в рабочем состоянии находится на внешней стороне трубы или печи. Высота установки зонда - до 2000 м. Зонд имеет приспособления для защиты от влаги и пыли. Преобразователь формирует и отображает на дисплее текущее значение концентрации кислорода, аналогового выходного сигнала, параметры измерительной ячейки, сигнализирует о прохождении порогов срабатывания. Анализатор обеспечивает обмен информаций с внешними приборами через цифровую связь по протоколу HART. Преобразователь раздельного исполнения показывает график изменения содержания кислорода во времени. Анализатор может отбирать и хранить в памяти максимальное, минимальное и среднее значения содержания кислорода за задаваемый интервал времени.

Кроме того, анализатор рассчитывает содержание влажности в дымовых газах и газах сушильных печей, увлажняющих устройств - везде, где изменение влажности происходит за счет изменения содержания кислорода. Расчетное значение влажности и его изменение во времени графически (для раздельного исполнения) выводятся на дисплей. Диапазон показаний влажности в единицах объемной доли (%) и относительно влажности (%) - от 0 до 100, в массовых долях (кг/кг) от 0 до 1.

Анализатор настраивается по двум газовыми смесям: воздуху (окружающему или из баллона) и смеси кислород-азот с содержанием кислорода около 1 %. Настройка может проводиться в трех режимах: ручном, полуавтоматическом и автоматическом.

Анализатор имеет программу самодиагностики.

Общий вид анализаторов кислорода циркониевых ЕХА ZR представлен на рисунках 1 и 2. Пломбирование анализаторов кислорода циркониевых ЕХА ZR отсутствует.

ZR22

ZR402G

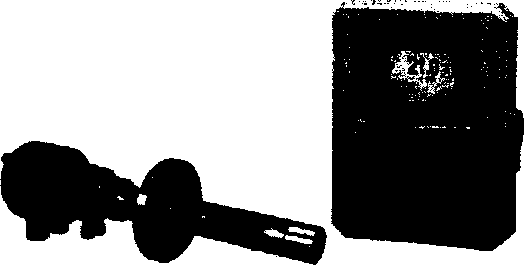

Рисунок 1 - Фотографии общего вида анализаторов кислорода циркониевых ЕХА ZR

раздельного исполнения

ZR202

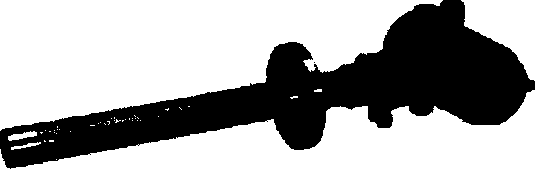

Рисунок 2 - Фотографии общего вида анализаторов кислорода циркониевых ЕХА ZR интегрального исполнения

Для преобразования измеренных аналоговых сигналов в цифровой эквивалент и преобразование цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в базовом программном обеспечении (БПО) и записанные в постоянной памяти анализатора. Базовое программное обеспечение устанавливается в энергонезависимую память на заводе изготовителе во время производственного цикла. БПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Метрологические характеристики анализатора оценены с учетов влияния на них БПО.

Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

наносится на лицевую панель прибора и/или на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

осуществляется по документу МП 22117-01 "Анализатор кислорода циркониевый ЕХА ZR. Методика поверки", с изменением № 1, утвержденному ФГУП "ВНИИМС" 06.02.2017 г.

Основные средства поверки:

-ГСО-ПГС 10531-2014,10530-2014.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.

ГОСТ 13320-81 "Газоанализаторы промышленные. Общие технические условия".

ГОСТ 8.578-2014 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

Техническая документация изготовителя Yokogawa Electric Corporation, Япония.

Yokogawa Electric Corporation, Япония

Адрес: 2-9-32 Nakacho, Musashino-shi, Tokyo 180-8750, Japan

Заявитель

Общество с ограниченной ответственностью "Иокогава Электрик СНГ"

(ООО "Иокогава Электрик СНГ")

ИНН 7703152232

Юридический адрес: 129090, Россия, г. Москва, Грохольский пер., д.13, строение 2

Тел.: (495) 737-78-68/71, факс: (495) 737-78-69; E-mail: info@ru.yokogawa.com Испытательный центр

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77 / 437-56-66; E-mail: office@vniims.ru, www.vniims.ru

Аттестат аккредитации ФГУП "ВНИИМС" по проведению испытаний средств измерений в целях утверждения типа№ 30004-13 от 26.07.2013 г.
