№45 от 16.01.2018
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 30894
О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 49922/1 "Гири от 1 мг до 20 кг классов точности Е1, Е2, F1, F2, M1"
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
(Госстандарт)
<' 16 января 2018 г.
< ,L . :• I • — - . -
№__45
Москва
> ? О внесении изменений в описание типа и продлении свидетельства
об утверждении типа средства измерений № 49922/1 «Гири от 1 мг до 20 кг классов точности Ei, Ег, Fi, F2, Mi»
Во исполнение Административного регламента по предоставлению ■ Федеральным агентством по техническому регулированию и метрологий государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности й торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ООО «Сартогосм» от 05 декабря 2017 г. № 141 и № 144 приказываю:
-
1. Внести Изменения в описание типа на гири от 1 мг до 20 кг классов точности Ei, Ег, Fi, F2, Mi, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 52768-13, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Продлить срок действия свидетельства об утверждении типа средств измерений № 49922/1 «Гири от 1 мг до 20 кг классов точности Ei, Е2, Fi, F2, Mi» на последующие 5 лет.
3. Управлению метрологии (Е.Р. Лазаренко), ФГУП «ВНИИМС»
(А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
собой.
Сертификат: 00E1036ECDCO11E780DAEO071B1B53CM1 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
Голубев
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «16» января 2018 г. №45
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Гири от 1 мг до 20 кг классов точности Ei, Ег, Fi, F2, Mi
Назначение средства измеренийГири от 1 мг до 20 кг классов точности Ei, Е2, Fi, F2, Mi (далее - гири) предназначены для воспроизведения размера единицы массы номинальным значением от 1 мг до 20 кг с нормированной погрешностью.
Описание средства измеренийПринцип действия гири основан на пропорциональности ее веса и массы. Искомая масса гири определяется через известную массу эталонной гири и измеренное отношение весов (масс) этих гирь.
Гири массой от 1 мг до 500 мг изготавливаются в виде плоских многоугольных пластин или проволок имеющих форму: 1 мг, 10 мг, 100 мг - треугольника; 2 мг, 20 мг, 200 мг - квадрата; 5 мг, 50 мг, 500 мг - пятиугольника.
Гири массой от 1 г до 10 кг изготавливаются цилиндрической формы с головкой и без головки.
Гири массой 20 кг изготавливаются цилиндрической формы с головкой, цилиндрической формы с ручкой.
Гири классов точности Ei, Е2 любой массы и классов точности Fi, F2, Mi массой от 1 г до 10 г выполнены из одного куска материала и не имеют подгоночных полостей.
Гири массой от 20 г классов точности Fi, F2, могут иметь подгоночную полость, закрываемую с помощью завинчивающейся головки или пробки.
Гири массой от 20 г до 200 г класса точности Mi могут иметь подгоночную полость, а от 500 г класса точности Mi имеют подгоночную полость закрываемую с помощью пробки.
Гири массой от 1 мг до 5 мг в форме плоских многоугольных пластин изготавливаются из алюминия, массой от 10 до 500 мг - из нейзильбера.
Гири от 1 мг до 500 мг проволочные и от 1 г до 20 кг изготавливаются из нержавеющей стали аустенитного класса.
На гири наносится маркировка в соответствии с ГОСТ OIML R-l 11-1-2009.
Гири могут быть объединены в наборы. Для отличия гирь одной и той же массы, входящих в набор в двух или трёх экземплярах на головке (верхней поверхности гирь) наносят точки или звёздочки, проволочные гири имеют дополнительные сегменты.
Наборы гирь и отдельные гири упакованы в футляры.
Общий вид гирь приведен на рисунках 1-3.

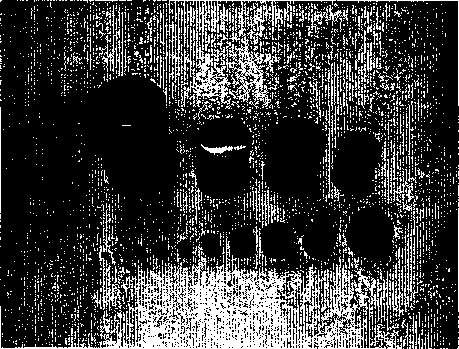

Рисунок 1 - Общий вид гирь от 1 г до 10 кг цилиндрических без головки и с головкой

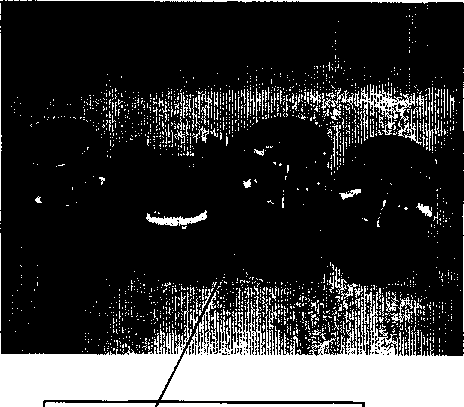

Пробка, закрывающая подгоночную полость от несанкционированного доступа
Рисунок 2 - Общий вид гирь 20 кг Ег, Fi, F2, Mi
Рисунок 3 - Общий вид гирь миллиграммовых пластинчатых и проволочных
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
|
Номинальное значение массы гирь |
Пределы допускаемой абсолютной погрешности ± 6т, мг, для гирь класса точности | ||||
|
Ei |
е2 |
Fi |
Fi |
Mi | |
|
20 кг |
- |
30 |
100 |
300 |
1000 |
|
10 кг |
5,0 |
16 |
50 |
160 |
500 |
|
5 кг |
2,5 |
8,0 |
25 |
80 |
250 |
|
2 кг |
1,0 |
3,0 |
10 |
30 |
100 |
|
1 кг |
0,5 |
1,6 |
5,0 |
16 |
50 |
|
500 г |
0,25 |
0,8 |
2,5 |
8,0 |
25 |
|
200 г |
0,10 |
0,3 |
1,0 |
3,0 |
10 |
|
100 г |
0,05 |
0,16 |
0,5 |
1,6 |
5,0 |
|
50 г |
0,03 |
0,10 |
0,3 |
1,0 |
3,0 |
|
20 г |
0,025 |
0,08 |
0,25 |
0,8 |
2,5 |
|
10 г |
0,020 |
0,06 |
0,20 |
0,6 |
2,0 |
|
5 г |
0,016 |
0,05 |
0,16 |
0,5 |
1,6 |
|
2 г |
0,012 |
0,04 |
0,12 |
0,4 |
1,2 |
|
1 г |
0,010 |
0,03 |
0,10 |
0,3 |
1,0 |
|
500 мг |
0,008 |
0,025 |
0,08 |
0,25 |
0,8 |
|
200 мг |
0,006 |
0,020 |
0,06 |
0,20 |
0,6 |
|
100 мг |
0,005 |
0,016 |
0,05 |
0,16 |
0,5 |
|
50 мг |
0,004 |
0,012 |
0,04 |
0,12 |
0,4 |
|
20 мг |
0,003 |
0,010 |
0,03 |
0,10 |
0,3 |
|
10 мг |
0,003 |
0,008 |
0,025 |
0,08 |
0,25 |
|
5 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
|
2 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
|
1 мг |
0,003 |
0,006 |
0,020 |
0,06 |
0,20 |
Таблица 2 - Метрологические характеристики
|
Класс гирь |
Максимальная остаточная магнитная индукция цо М, мкТ |
|
Ei |
2,5 |
|
е2 |
8 |
|
Fi |
25 |
|
f2 |
80 |
|
Mi |
250 |
Таблица 3 - Метрологические характеристики
|
Номинальное значение массы гирь m |
Максимальные значения магнитной восприимчивости % для гирь класса точности | |||
|
Ei |
е2 |
Fi |
f2 | |
|
гп<1 г |
0,25 |
0,9 |
10 |
- |
|
2 г<т<10 г |
0,06 |
0,18 |
0,7 |
4 |
|
20г<т |
0,02 |
0,07 |
0,2 |
0,8 |
Таблица 4 - Метрологические характеристики
|
Номинальное значение массы гирь |
Диапазоны допускаемых значений плотности материала ДЛЯ гирь класса ТОЧНОСТИ, pmin, Ртах ’ Ю3 КГ М'3 | ||||
|
Е1 |
е2 |
Fi |
f2 |
Mi | |
|
>100 г |
7,934 - 8,067 |
7,81 - 8,21 |
7,39-8,73 |
6,4 - 10,7 |
>4,4 |
|
50 г |
7,92 - 8,08 |
7,74 - 8,28 |
7,27 - 8,89 |
6,0-12,0 |
>4,0 |
|
20 г |
7,84-8,17 |
7,50 - 8,57 |
6,6-10,1 |
4,8 - 24,0 |
>2,6 |
|
10 г |
7,74 - 8,28 |
7,27 - 8,89 |
6,0-12,0 |
>4,0 |
>2,0 |
|
5 г |
7,62 - 8,42 |
6,9 - 9,6 |
5,3 -16,0 |
>3,0 | |
|
2 г |
7,27 - 8,89 |
6,0 - 12,0 |
>4,0 |
>2,0 | |
|
1 г |
6,9 - 9,6 |
5,3-16,0 |
>3,0 | ||
|
500 мг |
6,3 -10,9 |
>4,4 |
>2,2 | ||
|
200 мг |
5,3 -16,0 |
>3,0 | |||
|
100 мг |
>4,4 | ||||
|
50 мг |
>3,4 | ||||
|
20 мг |
>2,3 | ||||
Таблица 5 - Метрологические характеристики
|
Шероховатости поверхности |
Максимальные значения шероховатости поверхности для гирь класса точности | |||
|
Ei |
е2 |
Fi |
f2 | |
|
Ra |
0.1 |
0,2 |
0,4 |
1 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение массы гирь - классов точности Ei |
от 1 мг до 10 кг |
|
- классов точности Е2, Fi, F2, Mi |
от 1 мг до 20 кг |
|
Условия эксплуатации: Гири классов точности Ei, Е2, Fi, F2 - температура окружающего воздуха,0 С |
от+10 до +35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Гири классов точности Mi - температура окружающего воздуха,0 С |
от -30 до +50 |
|
Условия эксплуатации: Изменение температуры в течение 1 ч,0 С, не более Гири классов точности Ei, Е2, Fi, F2 |
0,5 |
|
Гири классов точности Mi |
2 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до первого отказа, ч: для Ei |
8000 |
|
для остальных классов точности |
4000 |
наносится на титульный лист паспорта типографским способом и на табличку, закрепленную на наружной поверхности футляра для гирь.
Комплектность средства измеренийТаблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
1 |
2 |
3 |
|
Гиря (набор гирь) |
- |
1 шт. |
|
Футляр |
- |
1 экз. |
|
Перчатка для гирь массой 1,2, 5 кг |
- |
1 шт. |
|
1 |
2 |
3 |
|
Перчатка для гирь массой 10,20 кг |
- |
2 шт. |
|
Перчатка для наборов с гирями массой более 1 г |
- |
1 шт. |
|
Пинцет для наборов гирь |
- |
1 шт. |
|
Кисточка для наборов гирь |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
осуществляется по документу ГОСТ OILM R111-1-2009 «ГСИ. Гири классов Ei, Ег, Fi, F2, Mi,
Mi-2, М2, М2-3 и Мз. Часть 1. Метрологические и технические требования», Приложение ДА. Основные средства поверки:
- гири эталонные по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии с требованиями ГОСТ OILM R111-1-2009.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к гирям от 1 мг до 20 кг классов точности Ei, Ег, Fi, F2, MiГОСТ OIML R 111-1-2009 ГСИ. Гири классов Ei, Е2, Fi, F2, Mi, М1.2, М2, М2.3 и Мз. Часть 1. Метрологические и технические требования
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
ИзготовительООО «Сартогосм»
ИНН 7816601009
Адрес: 192007, г. Санкт-Петербург, ул. Расстанная, д.2, корп.2, литер А
Юридический адрес: 192102, г. Санкт-Петербург, наб. реки Волковки, д. 9, лит. А, пом. 1-Н, 3-Н, 4-Н
Телефон (факс): (812) 448-30-95/(812) 448-30-96
Web-сайт: www.sartogosm.ru
E-mail: leadru@sartorius.com
Испытательный центрГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Регистрационный номер 30001-10
Адрес: Санкт-Петербург, 190005, Московский пр., 19
Тел: +7 812 251-7601, + 7 812 327-5835, факс: +7 812 713-0114,
E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
